Witam. Posiadam gramofon technics sl-q3 z wkładką technics 270C. Kilka dni temu zabrałem się za jego kalibrację według tego artykułu : ABC gramofonu - kalibracja wkładki . Poradziłem sobie z naciskiem igły i anti-skatingiem, ale zatrzymałem się przy wysokośi ramienia (VTA). Po pierwsze "Wykonanie kalibracji rozpoczynamy od poluzowania śruby mocującej ramię w jarzmie, tak aby blokowała je tylko na około 1/4 obrotu." nie wiem o którą śrubę chodzi, nie wiem który element ramienia to jarzmo.

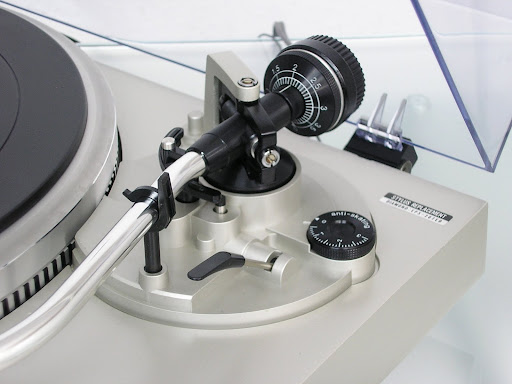

Dla ułatwienia podaje foty budowy ramienia znalezione w google :





Nie jest to mój jedyny problem, ale zaczne od tego. Potem będę ewentualnie przedstawiał następne.

Proszę o pomoc.

Pozdrawiam

Niestety ten model nie posiada regulacji VTA (chyba ze o czyms nie wiem) ,jesli chcesz zobaczyc najwygodniejsze z mozliwych jakie wymyslono to rzuc okiem na 1200 mk2.

robix

No to jeden problem z głowy. Widziałem tą regulację na yt. Tak powinno być w każdym gramofonie. Mój kolejny problem to "Regulacja styczności, kąt prowadzenia". Po pierwsze skąd wziąć szablon z zaznaczonymi punktami Baerwalda ? W tym artykule pisze, że był dołączony do pisma a może da się go skadś pobrać i wydrukować ? (szukałem w google - grafika, coś tam znalazło, ale na oko nie oblicze w jakiej mam to wydrukować rozdzielczości, jeśli w ogóle o to chodzi). Poza tym nie za bardzo rozumiem co tu się reguluje i jak to wykonać. Bardzo bym prosił o wytłumaczenie tego w możliwie przystępny sposób. Będę bardzo wdzięczny. Bo na czym polega mój problem ? Z uwagi na małe doświadczenie, nieznajomość niektórych pojęć powoduje, że ciężko jest mi sobie wyobrazić te operacje. Nie wiem co to jest wspornik igły i gdzie go się reguluje. Czy to jest synonim wkładki albo jeszcze czegoś innego ? może gdybym wiedział co to jest to łatwiej było by mi ocenić czy czołowa powierzchnia wkładki jest prostopadła do osi wspornika igły :) (albo, że boczne krawędzie wkładki są równoległe do tejże osi).

Proszę o pomoc.

Pozdrawiam

Użytkownik mates dnia 19.12.2011 - 16:30 napisał

Jeśli nic nie zrozumiałeś z tego http://www.rcm.com.pl/?action=hobby co jest o tyle dziwne, że są tam rysuneczki wyraźnie pokazujące np. wspornik igły, to lepiej poproś kogoś o wykonanie za Ciebie tych straszliwych regulacji. Na końcu tego artykułu jest link prowadzący do szablonu.
Na wszelki wypadek podaję link do instrukcji obsługi Twojego gramofonu http://www.vinylengine.com/ve_downloads/index.php?technics/technics_sl-q3.pdf

GM

Użytkownik G.Mark edytował ten post 19.12.2011 - 17:35

>>>mates,
Wspornik igły (cantilever) masz podpisany na rycinie 6, w tekście z linku który sam podałeś w poście nr 1.
Pozdro,
Yul

Fakt. W takim razie skąd wziąć szablon ?

Użytkownik mates dnia 21.12.2011 - 16:20 napisał

Fakt. Masz jakieś problemy z percepcją tekstu pisanego.
Popatrz na sam dół tej http://www.rcm.com.pl/?action=hobby strony.
http://www.rcm.com.pl/images/szablon.pdf

GM

Użytkownik mates dnia 21.12.2011 - 16:20 napisał

W z pierwszego linku który podał >G.Mark< w poście nr 4. Na końcu tego tekstu ze strony RCM jest do pobrania plik PDF z szablonem do ustawiania tangency. Trzeba go wydrukować tak, aby milimetry na szablonie (jest tam coś w rodzaju linijki) zgadzały się z milimetrami "w rzeczywistości". Czytaj uważniej to co sam podajesz w linkach i to co inni Ci podają.
Pozdro,
Yul

Użytkownik Yul edytował ten post 21.12.2011 - 18:31

Całkowitym przypadkiem umknął mi post nr 4. pana G.Mark`a. Zadałem pytanie na forum ponieważ rysuneczki nie są dla mnie takie oczywiste jak dla reszty tu obecnych. Jeśli Wasza igła przypomina trójkąt powiedzmy równoboczny o boku 5 mm na oko to fajnie, ale moja nie. Wspornik też nie przypomina idealnie prostej kreski ze schematu. Osobiście uważam, że dało by się to przedstawić w jaśniejszy sposób. Instrukcje do gramofonu posiadałem już wcześniej, ale dziękuję za fatygę. Jakość zawartych w niej "rycin" moim zdaniem nie ma zbyt wielkiej wartości pedagogicznej. Tak czy siak mam schemat więc będę się bawił dalej. Na tą chwilę dziękuję za pomoc.

Użytkownik mates dnia 21.12.2011 - 19:44 napisał

I wszystko jasne. Potrzebujesz tłumaczenia z języka polskiego na nasze.
To co masz podane w poradniku RCM, to jest przedstawienie idei, a nie obrazu Twojej rzeczywistości. Posiądź wiedzę o pojęciach i zasadach, a będziesz wiedział jak odnieść swoją rzeczywistość do teorii.

GM

Użytkownik G.Mark edytował ten post 21.12.2011 - 21:36

:) Dokładnie tak. Jak niejedna osoba stykająca się z czymś nowym. Dlatego liczę na dalszą pomoc w razie kolejnych zapytań.
