Przedwzmacniacz AIKIDO


Tomek 1685

Rekomendowane odpowiedzi

Może mialby ktos udostepnic pliki do wykonania PCB? Reszte sie zalatwi..nawet przy 10 szt. koszt wykonania bylby niewieki wiec warto sie tym zainteresowac.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam do zbycia firmową płytkę do pre AIKIDO na opornikach Kiwame na lampach typ 6SN7 lub 12SN7 ,bez kond,wyjściowych

150zł z wysyłką, Mam też 12SN7 RCA 45 zł sztuka

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość JanF

(Konto usunięte)

ale jakoś nie mogę pozbyć się do końca "brumienia"



Są dwie główne przyczyny, prowadzenie masy i filtracja napięcia w zasilaczu.

Spróbuj wykonać stabilizację napięcia ma tranzystorze mosfet wg układu z książki A. Tatusia "Proste konstrukcje lampowe audio". To tylko jeden wieczór i będziesz wiedział w czym rzecz.



Są dwie główne przyczyny, prowadzenie masy i filtracja napięcia w zasilaczu.



Sorry, jest jeszcze jedna przyczyna, przez prąd żarzenia - zakładam, że to masz dobrze zrobione.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

odświeżam temat..ktoś gdzieś ..ma namiar gdzie można zdobyć dobrej jakości PCB do projektu Aikido ?

Dobrych preampów nigdy dość...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Panowie po co wam płytki do Aikido ,to jest tak prosty układ ,że na pająka w 5 minut.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Panowie po co wam płytki do Aikido ,to jest tak prosty układ ,że na pająka w 5 minut.



Z mojego doświadczenia z tym układem wynika, że nie tak łatwo zmajstrować dla niego dobrego pająka. Z drugiej strony dziwi mnie i trochę bawi uzależnianie zrealizowania projektu od fabrycznie wykonanej PCB.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z mojego doświadczenia z tym układem wynika, że nie tak łatwo zmajstrować dla niego dobrego pająka. Z drugiej strony dziwi mnie i trochę bawi uzależnianie zrealizowania projektu od fabrycznie wykonanej PCB.

Hmmm.. 5minut na pająka?? oki skoro tak to zakładzik :) że nie dasz rady. Ja jestem amator co ja tam wiem, lecz hmm.. z biegiem czasu i prób i set razy pomiarów. Układ w zasadzie miałem uruchomiony i wygrzewany, lecz po podłączeniu pod końcówkę mocy docelową nie powiem że bym się nie wkurzył :)heh.. i do analizy i poprawy enty raz.. ale to nic :) . Toć ważna czułość wejścia konkretnej końcówki mocy też wpływa na całość aleee człek się uczy cały czas. Panie Tomek 1685 diody jako katodowe umnie jednak się nie sprawdziły gdyż zmorzyły diody (przeźroczyste -świecące w kolorze) szumy, ale to nic człek się uczy:).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pytanie dotyczyło dobrej jakości PCB tego układu, nie koniecznie oryginału.

To nie jest uzależnienie zrealizowania projektu od takowej PCB tylko chęć zrobienia czegoś co ma ręce i nogi. Co jest urządzeniem estetycznym ale i spełniającym wymagania, posiadającym wymagane walory brzmieniowe. A nie wyrzucaniem kasy w błoto i bawienie się pajakami...i eksperymentami.

Pomijając dyskusje nad przewagą montażu PCB lub p2p w przypadku aplikacji lampowych, bo wiadomo że o tym można książkę napisać.



Z drugiej strony jeśli ktoś mi takie PCB w rozsądnej jakości wykona metodą 'domową' to czemu nie, zapłacę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Panowie pisząc na pajaka mam na myśli montaż przestrzenny (bez PCB)robi tak wiele firm min Yamamoto ,nie sądze ,że to degraduje dzwięk ,a wręcz przeciwnie .Tylko oczywiście jest to trudne i bez odpowiedniej wiedzy niewykonalne (przydzwięki ,szumy) ale uzyskane korzyści są usprawiedliwione nakładem pracy.

Załączam poglądowo montaż pana Yamamoto.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 11 miesięcy temu...

Witam ponownie.

Czy ktoś mógłby się podzielić wiedzą o doborze rezystorów katodowych dla lamp:

na wejściu -6N1P (V3 i V2) oraz wyjściu 6N6P (V4 i V1)?

do schematu załączonego poniżej.

tak sobie czytam ten temat i zauważyłem że na tym schemacie jest 2x "out" na każdy kanał,

na innych aikido jest 1x, jak to się podłącza? łączy się te 2 kanały w 1 punkcie?



obrazek się nie załączył, chodzi o ten schemat

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

tak sobie czytam ten temat i zauważyłem że na tym schemacie jest 2x "out" na każdy kanał,

na innych aikido jest 1x, jak to się podłącza? łączy się te 2 kanały w 1 punkcie?



obrazek się nie załączył, chodzi o ten schemat





Broskie mówi tak:





Dual Coupling Capacitors

The boards hold two coupling capacitors, each finding its own 1M resistor to ground. Why? The idea here

is that you can select (via a rotary switch) between C1 or C2 or both capacitors in parallel. Why again? One

coupling capacitor can be Teflon and the other oil or polypropylene or wax or wet-slug tantalum…. As they

used to sing in a candy bar commercial: “Sometimes you feel like a nut; sometimes you don't.” Each type

of capacitor has its virtues and failings. So use the one that best suits the music; for example, one type of

coupling capacitors for old Frank Sinatra recordings and the other for Beethoven string quartets. Or the

same flavor capacitor can fill both spots: one lower-valued capacitor would set a low-frequency cutoff of

80Hz for background or late night listening; the other higher-valued capacitor, 5Hz for full range

listening. Or if you have found the perfect type of coupling capacitor, the two capacitors could be

hardwired together on the PCB, one smaller one acting as a bypass capacitor for the lager coupling

capacitor.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Po chwilowym zachłyśnięciu się projektem LAMM'a, wróciłem kilka dni temu do AIKIDO.

Testowałem LAMM'a w budzie i z zasilaniem od mojego AIKIDO. Słuchałem zarówno z kondensatorami międzystopniowymi 0,1uF jak i 0,01uF oraz różnymi wyjściowymi. Początkowo wydawało mi się, że ten układ gra lepiej niż AIKIDO i tak sobie AIKIDO poszedł na dość długo do szuflady. No i w momencie gdy wydawało mi się, że w LAMM'ie doszedłem do punktu, w którym grał naprawdę dobrze i nic już nie wymyślę, coś mnie podkusiło żeby wsadzić na chwilkę i posłuchać AIKIDO, i tak już zostanie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To znaczy, że masz zmasakrowanego Lamma , a nie Aikido jest lepsze. Ja już przerobiłem te dwa preampy w różnych odsłonach i niestety Lamm to inna liga niż nawet dobrze zrobione Aikido.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie napisałem nigdzie, że aikido jest lepsze. Zelo, nie przeinaczaj moich wypowiedzi. Lamm robi rzeczywiscie bardzo dobre wrazenie, ale aikido lepiej wpasowuje się w mój system.

Poza tym raczej inna liga to nie jest. Oba układy mogą grać bardzo dobrze lub bardzo źle.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość piotrektychy

(Konto usunięte)

Dużo zależy od zastosowanych elementów, też mam Aikido na dokładnie takich samych kondensatorach i opornikach jak Lamm, takie samo zasilanie tylko w Aikido siedzą 6SN7. Uwielbiam te lampy, może nie są tak rozdzielcze, mają jednak to coś czego żadna lampa naval nie ma i mieć nie będzie ;) Jednak mimo mojego uwielbienia tych lamp obstawiam Lamm-a



Kiedyś podmienię jeszcze przedwzmacniacz w moich monoblokach, to dokładnie taki sam układ jak Lamm lecz znowu na 6SN7, co prawda sporo w nim rezystorów tantalowych ale zobaczymy jaka jest różnica z pre Lamm



Oczywiście Aikido pozostaje w moim systemie nadal - jest wpięty jako tzw analog w DAC

Odnośnik do komentarza
Udostępnij na innych stronach

Kurcze, zbzikować można z tymi przedwzmacniaczami. Narobiłem tego dużo i sam już nie wiem, który tak naprawdę mi odpowiada. Każdy staram się wykonać "na max" w granicach zdrowego rozsądku i zawsze mam tak, że słuchając tego nowego mam wrażenie, że ten to dopiero gra, a po jakimś czasie doszukuje/dosłuchuję się jakiś dziwnych brzmień, np. w Lamm'ie początkowo urzekła mnie reprodukcja basu, ale w końcu stwierdziłem, że jest go za dużo, w ARC SP-10 zbyt sterylnie, inne znowu gdzieś tam zmulają dźwięk, a Aikido zawsze jakoś tak daje mi poczucie powrotu do normalności, tzn. niby gra zupełnie zwyczajnie, nic nie zachwyca, ani nic nie irytuje, wszystko jest we właściwych proporcjach gra muzyka. Wpinam inny układ, jest WOW, ale do czasu, bo wcześniej czy później odczuwam zmęczenie tym dźwiękiem.

Odbieram to podobnie jak w przypadku kontaktu ze sprzętem MCINTOSHA lub MBL. Klasa ta sama, prezentacja całkowicie odmienna.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Tomek

Czy mógłbyś zaprezentować na forum swoją aktualną wersję AIKIDO (jakie lampy, napięcie anodowe, rezystory katodowe etc)

Pozdrawiam

Krzysiek



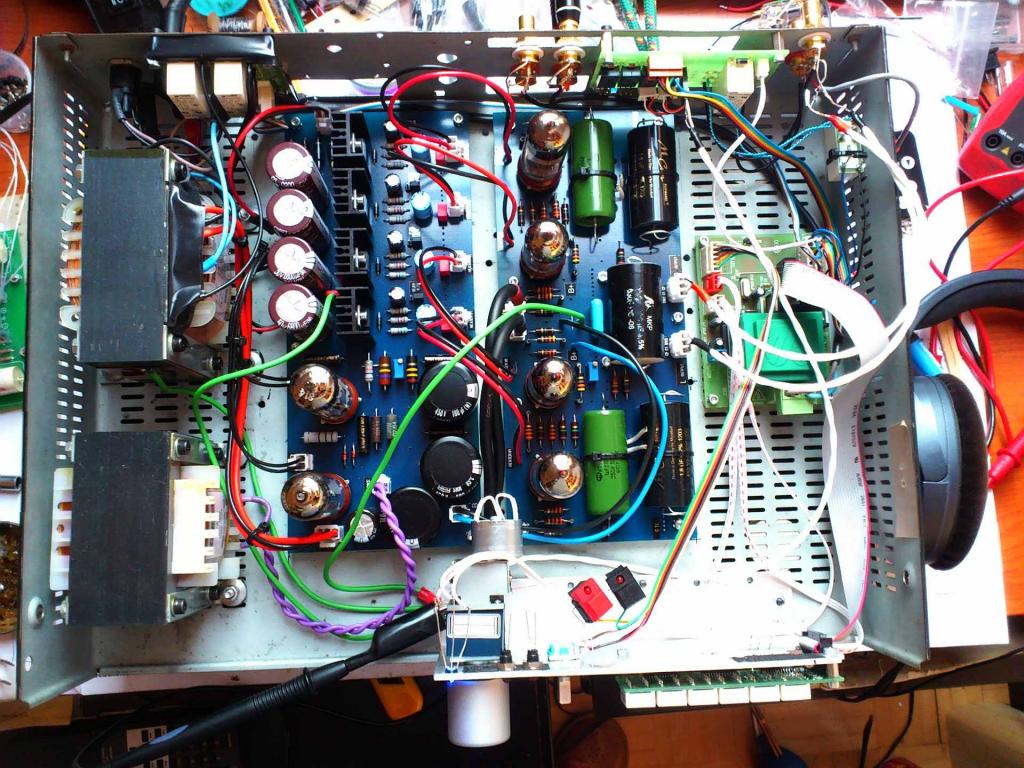

moje AIKIDO wciąż czeka na docelową obudowę

Nie zdecydowałem się też na ostateczną konfigurację lamp. W tej chwili gram na E88CC Telefunken NOS na wejściu i E80CC PHILIPS MINIWAT

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 lata później...
On 1/8/2013 at 7:16 AM, Tomek 1685 wrote:

Hello, all fans of lamps.

I insisted on the preamplifier in my system was based on lamps. I have completed several preamplifier projects, including SRPP, WK-WA, something a'la M7 AN and I am currently struggling with AIKIDO. My auscultation with my constructions is me AIKIDO as my "pre-end", because it simply offers sound quality unattainable for other constructions. I have not been building on the PCB, "on the spider", I always do not get rid of the "humming". Hence the constant search for a proven solution.

Recently, I found a nice project on the web that I would like to share. I'm currently implementing it. Or maybe someone else was able to do it. In the attached photos, basically everything, and the rest on the "tubecad".

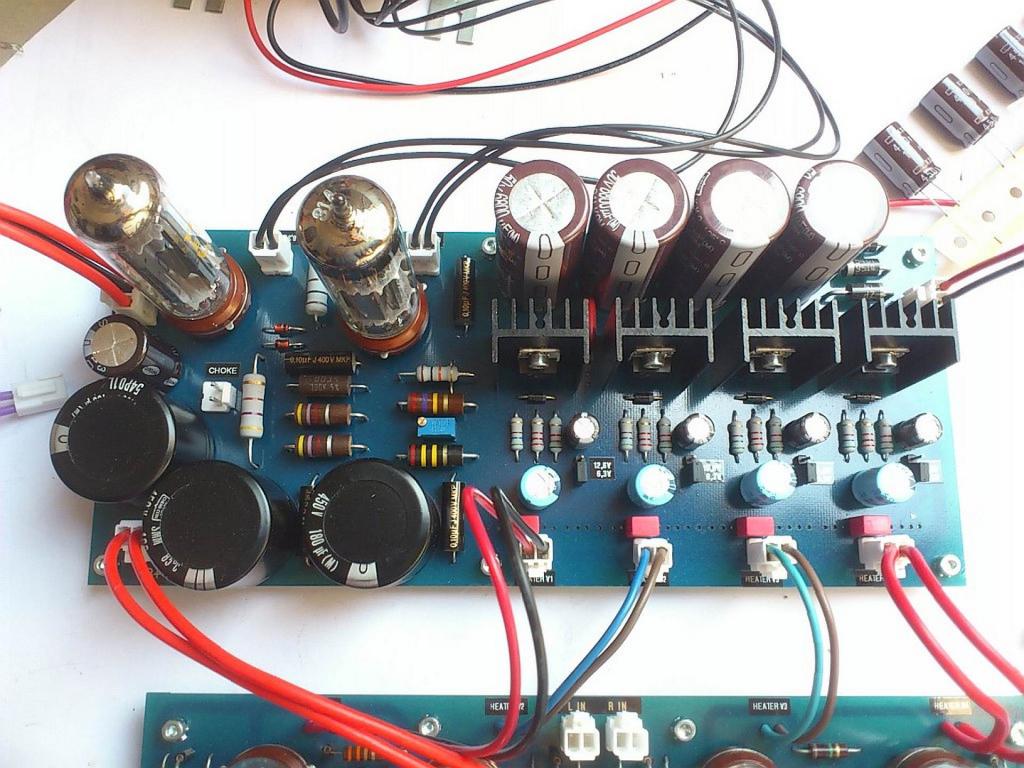

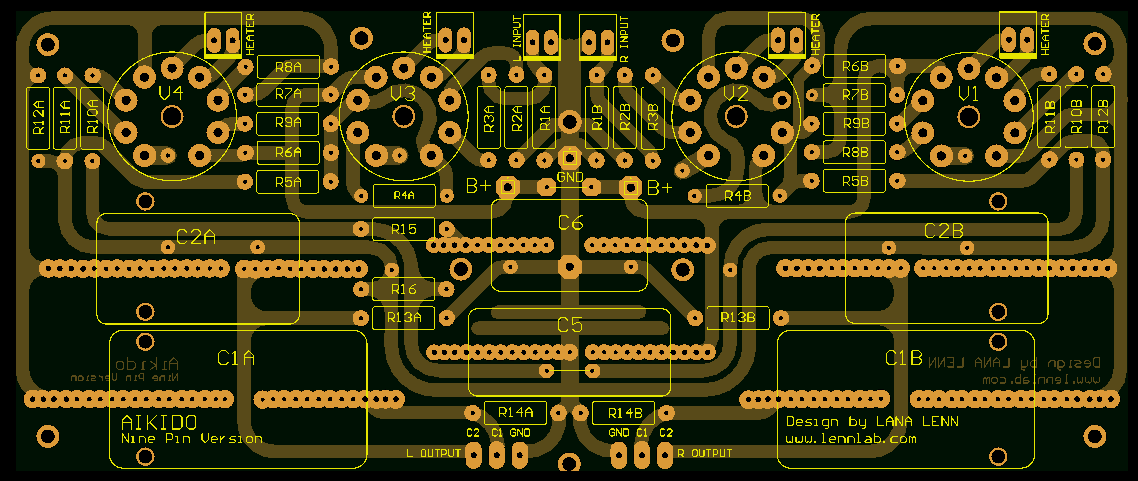

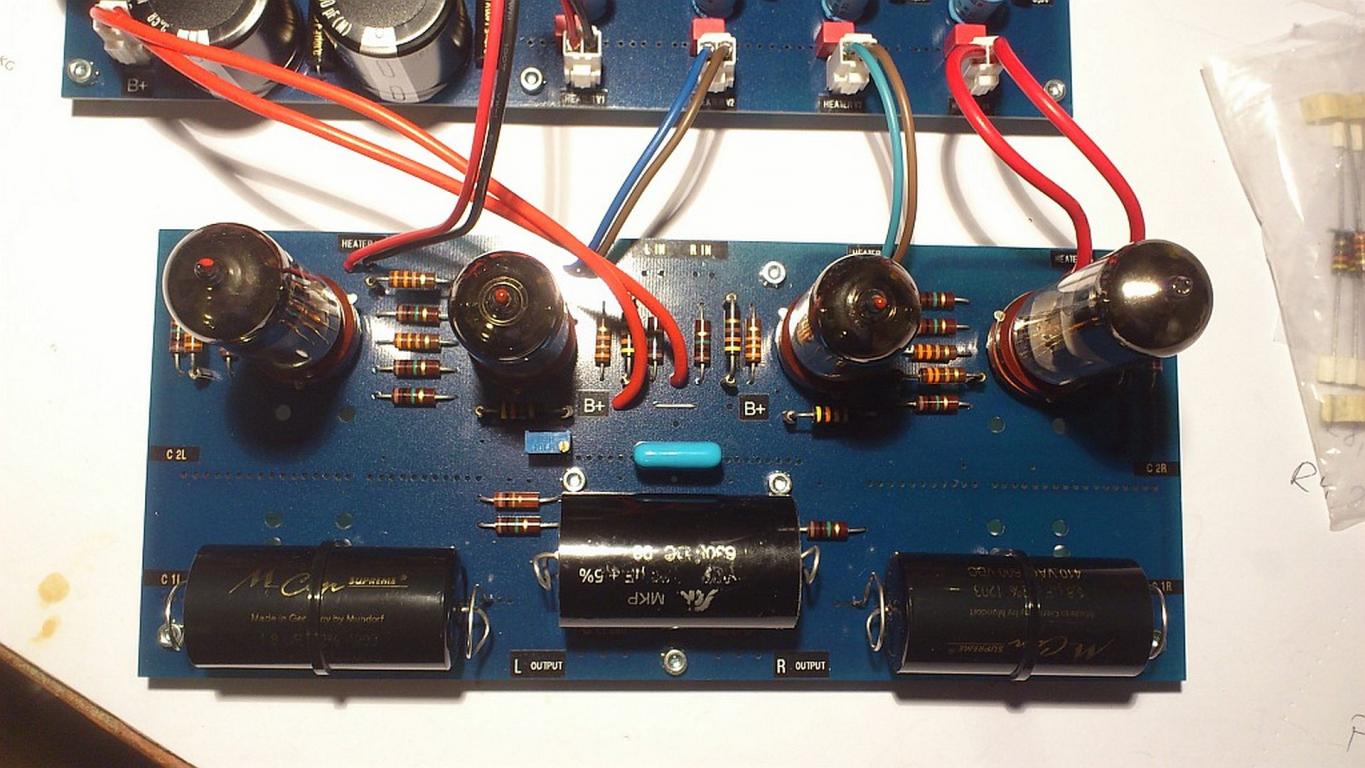

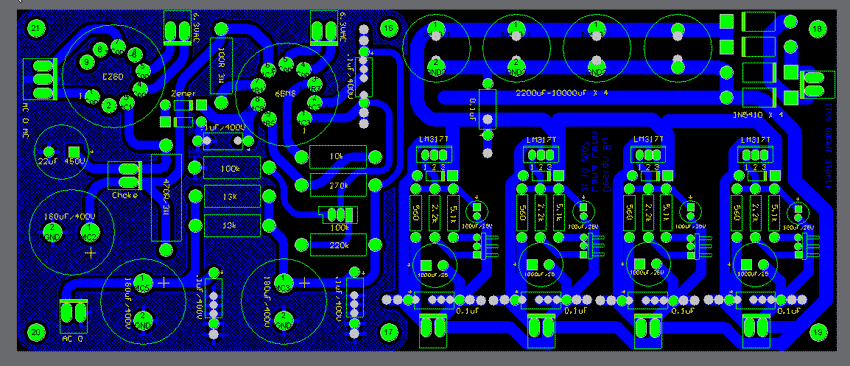

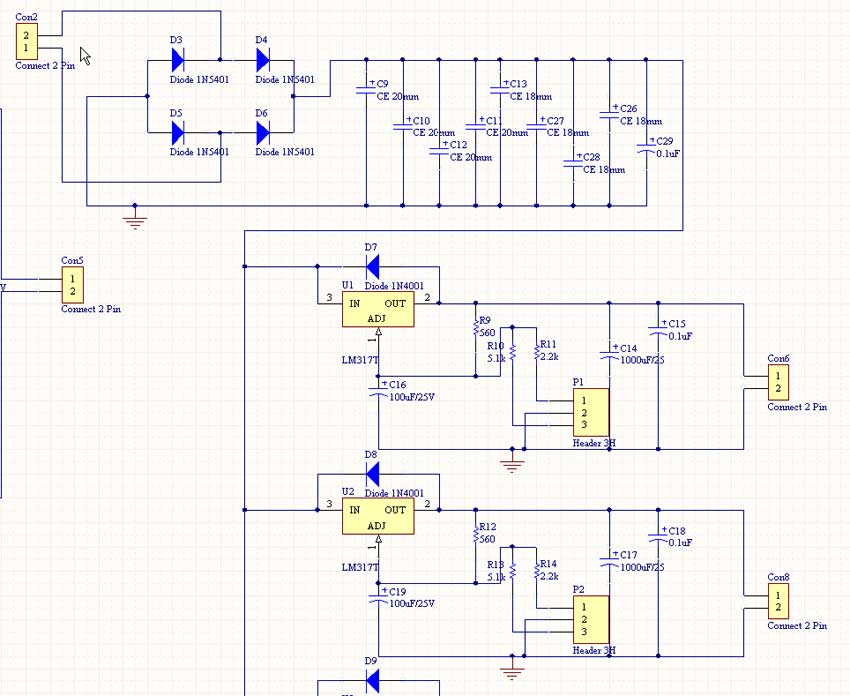

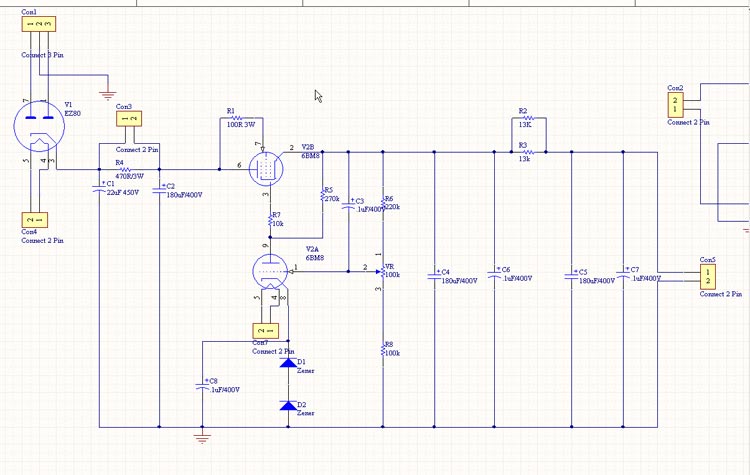

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hi, Tomek!

I am a newbie of tubeamp diy.

I can do only making board according to the instruction and illustration.

I want to know about the value of zener diode on tube rectifying circuit.

Thanks in advance !!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kartzyo
Odnośnik do komentarza
Udostępnij na innych stronach

100-150V for  B+ 200-250V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Tomek 1685
Odnośnik do komentarza
Udostępnij na innych stronach
