Salas HV ver.2 idealny zasilacz

[stern]

Jaki opornik proponujesz?

Nie wiem o który opornik Ci chodzi.



Zanim podłączysz go pod wysokie napięcie ustaw za pomocą R4 prąd płynący przez źródło prądowe równy 35mA. Można to zrobić rożnymi sposobami. Jeden z nich podałem powyżej. Bramka IRFa powinna być na razie połączona z masą podczas tej regulacji



Prąd źródła ustawiamy 35mA, ponieważ przez to źródło będzie płynęła suma prądu płynącego przez zasilany układ i prądu IRFa. Prąd IRFa wg. instrukcji salasa powinien wynosić 20mA.



Jeśli masz już wyregulowany prąd źródła na 35mA to odłącz baterię i zmontuj układ do końca, podlącz bramkę IRFa normalnie tak jak powinna być, do wyjścia podłącz opornik 17k, zrób zworki S+F+ , i S0 F0.

następnie do wyjścia równolegle z obciążeniem podłącz woltomierz.

Teraz możesz podłączyć wysokie napięcie i wyregulować za pomocą R11 właściwe napięcie wyjściowe.

Jak to już zrobisz to możesz sobie pogratulować owocnej pracy oraz działającego wyregulowanego zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Niestety uklad nic nie pobiera, mierzylem na R5 badz szeregowo z ustawieniem na mA . Nie powinien byc jakis opor na wyjsciu jak wtedy te 100R?Bramka irf jest poprzez rezystor 100R do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Zrób w takim razie zwarcie wyjścia i zmierz spadek napięcia na R5 oraz wyreguluj R4 tak aby wynosił on 350mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Gotowe, niestety rtaki problem ze musze isc do pracy i na dzisiaj koniec nauki i testow. Chodzilo mi o rezystor do rozladowania konda naladowanego do 300v. Dziekuje za pomoc i nauke;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ten rezystor może być obojętnie jaki. Np. 1k, 10k,



Jeżeli mierzyłeś na R5 a na wyjściu nic nie było podłączone to nie mógł przez źródło płynąć żaden prąd a więc na R5 nie mogło się pojawić żadne napięcie. Ta metoda pomiaru jest dobra jeśli wyjście jest obciążone.

Jeżeli na wyjściu podłączyłeś miliamperomierz i wskazywał on zero to prawdopodobnie z tego powodu że nie przełożyłeś czerwonej wtyczki miernika w gniazdo do pomiaru prądu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

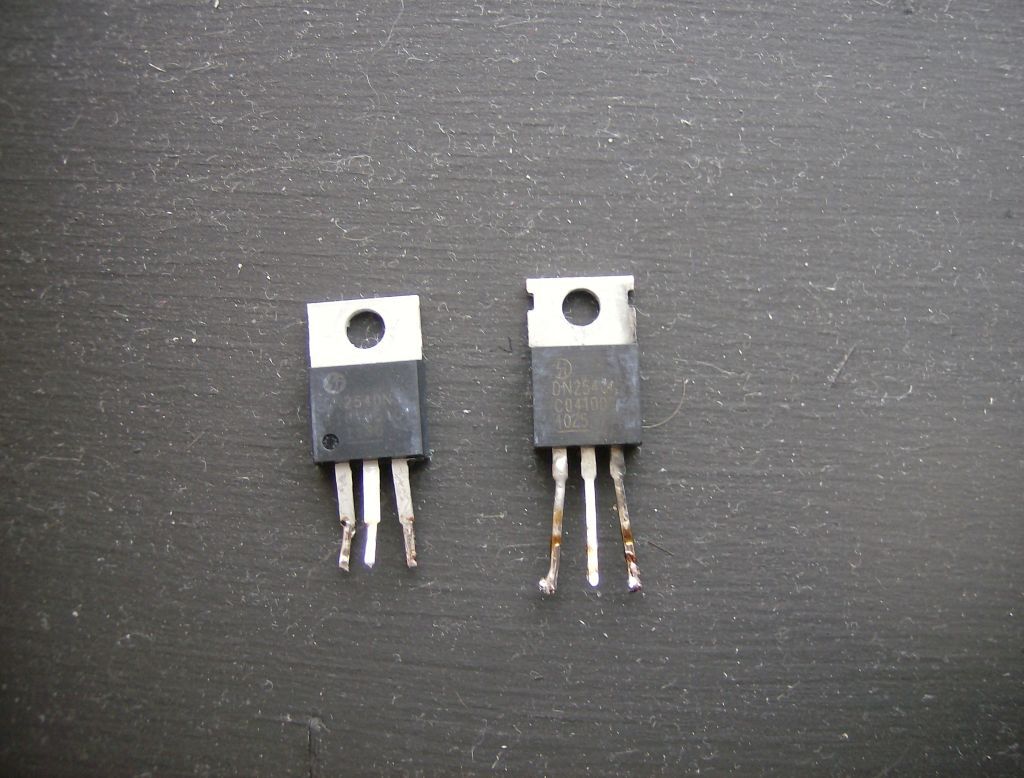

Obrazek mowi sam za siebie, ja jedynie moge podziekowac i brac sie do roboty z drugim zasilaczem. Na drugiej fotce zamiescilem porownanie DN po lewej DN ktory dzialal, wszystkei 3 dzialajace sztk zakupilem na poczatku, w zasadzie 4 ale 1 sam uszkodzilem. Po prawej zamieszczam wyglad niedzialajacej serii DN, wszystkie zamowione 8 sztk nie dziala. Dzisiaj bedzie paczka z nowymi DN, mam nadzieje ze z oryginalnymi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Gdzie kupowałeś te DNy co działają i te co nie działają?



Te DNy produkuje jedna firma na świecie, więc oryginalne zawsze będą wyglądały tak samo i jeśli ktoś widział oryginał to łatwo je odróżni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Wszystko stalo sie jasne. przyszly DN zakupione tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) wygladaja dokladnie taksamo jak ten z lewej strony czyli dzialajacy. Pomiar miernikiem wskazuje 14R w wszystkich nowych DN czyli tak jak w dzialajacych. Nawet nie wie mczy ma sens sprawdzac czy dzialaja, tylko wsadzic do ukladu i sprawdzic caly blok pradowy na baterii. Czyli to sa org, po lewej stronie. Niedzialajace zakupilem tutaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) nie ma co obarczac sprzedawce bo watpie czy wiedzial ze ma fejki, ale na pewno zdjecie przedstawia inny tranzystor.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Włóż je bez sprawdzania. Contrans jest autoryzowanym dealerem i nie sprzedaje lipy.



Cały blok sprawdź na baterii i wyreguluj na 35mA tak jak poprzedni. Jeśli potencjometr jest sprawny to powinno to działać.



Jak będziesz to montował we wzmacniaczu to skróć kable do IRFa jeśli to możliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Sekcje pradowa dziala, test z wylutowanymi SA1381 przebieg pomyslnie, pozostalo wstawic irfa i podac napiecie.



Po 2 godzinnach radiator DN2540 ma 42 C a radiator irf-a 40C . Na poczatku ustawilem 259v 35mA. Teraz jest 253v 35mA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Temperatura radiatorów jest taka ponieważ na tych tranzystorach wydziela się po kilka watów mocy. To wędrowanie napięcia jest związane z temperaturą. Nie jest to duża różnica, ( jakieś 2% mniej więcej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Drugi salas ruszyl z kopa, ustawilem go analogicznie do pierwszego. Przewody idace do irf na pewna beda krotsze, ale nie wiem o ile.Tak jak pisalem radiator to bedzie 6mm blacha z otworami ktora przyjdzie dokladnie w miejsce ktore na czerwono zaznaczylem, czarne kwadraty oznaczaja umiejscowienie irf-ow. A rozowy kwadrat wskazuje miejsce gdzie beda dwa salasy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Lepiej byłoby umieścić te IRFy bliżej siebie jak najbliżej zasilaczy, ze względu na to że im dłuższe przewody do IRFów tym większa możliwość że zacznie to oscylować i się np. palić. W zasadzie powinny być one bezpośrednio na płytce ale jeśli to nie jest możliwe to kable powinny być możliwie najkrótsze. To nie będzie przeszkadzać że będą one rozmieszczone bliżej jednego końca tej blachy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Nie pogorszy to ich chlodzenia? W takim wypadku przewody beda mialy okolo 5cm dlugosci. Co z kondensatorami 10uF? sa dosc duze i myslalem aby je umiescic po lewej stronie, tam jest wolna przestrzen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Chłodzeniem się nie przejmuj za bardzo. Jeśli nawet się pogorszy to nieznacznie. Na nic się nie zda nieco lepsze chłodzenie jeśli zacznie to oscylować. Te kondensatory w zasadzie też powinny być na jak najkrótszych przewodach. Nie można sobie dowolnie rozwłóczyć elementów w niektórych układach, chyba że nie ma innej możliwości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Rozumiem, moge kondensatory zrobic na specialnych srebrzonych przewodach ktore powinny sztucznie przyblizyc kondy do plytki. Niestety zaczynaj budowe wzmacniacza nie sadzilem ze bede takie rzeczy wyprawial, dlatego obudowa jest taka mala, ale jak wszystko wejdzie to nawet lepiej miec mala zgrabna obudowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

To czy jest przewód srebrzony czy nie, nie ma większego znaczenia ponieważ to nie zmniejszy indukcyjności przewodu, ponieważ zależy ona od jego długości a nie od materiału



Ponadto po co stosować wysokiej klasy kondensator kiedy jego parametry, a co za tym idzie parametry zasilacza dla wysokich częstotliwości zostaną pogorszone przez podłączenie tych kondensatorów na długich przewodach. Lepiej zastosować taki kondensator który się zmieści nawet jeśli będzie on trochę gorszej jakości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Jest nadzieja ze kondensator sie zmiesci tusz nad zasilaczem, tak jakby lezal na SA1381. Salas pracuje prawei 1,5H . Wczesniej byl ustawiony 259v 35mA, teraz jest 35mA 249v. Temp radiatora irf 36C a drugi radiator 45C . Czyli napiecie spada do 10V, co pisali ze jest w pelni normalne. Nic pozostaje go umiescic do wzmacniacza i napisac o wrazeniach sonicznych. Mysle ze do tygodnia bedzie juz napedzal wzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Widzę jeszcze inną możliwość nie wiem czy się tak uda. Postawić pionowo tranzystory, wylutować listwę z zaciskami i tam położyć kondensator a kable przylutować bezpośrednio od spodu płytki.

Tam w instrukcji jest napisane żeby po włączeniu i odczekaniu skorygować to napięcie. (R11)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Dobry pomysl, jak bede mial miejsce to zobacze jak to wsadzic. Na boku bylby problem z ustawieniem pradu.Lecz drobne korekcje mozna robic malutkimi sszczypcami. Napiecie spada tak po okolo 15min i tak juz pozostaje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Te korekcje nie będą raczej potrzebne, ponieważ cały sens tego zasilacza nie polega na tym aby napięcie było dokładnie 260V, tylko na tym żeby nie wahało się wraz z chwilowymi zmianami prądu pobieranego przez zasilany układ oraz na tym aby zlikwidować tętnienia pozostałe po filtracji na kondensatorach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Salasy zaplikowane, sa w pelni sprawne, wyregulowane.Zadnego buczenia nie ma a zastanawialem sie jak poprowadzic mase. No ale czas napisac jakie sa roznice. Po pierwsze co mi sie rzucilo w ucho to wyrazna poprawa basu, stal sie bardziej punktowy, mimo ze diabel bod wzgledem basu nie wychodzi najleopiej teraz jest bardzo dobrze. Scena wyraznie sie poglebila, zeszedl minimalny koc dlatego gra to z lekkoscia i gora stala sie minimalnie dokladniejsza. Wokal jak i gitara jest blizej tego co powinno byc. Ogolnie jest lepiej, musze sie bardziej osluchac aby napisac cos wiecej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Zmieściło się wszystko?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Na dwa czarne rezystory idace z kondow JJ nie patrz ,na chwile byly tak umieszczone, teraz sa zabezpieczone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Na dwa czarne rezystory idace z kondow JJ nie patrz ,na chwile byly tak umieszczone, teraz sa zabezpieczone.

Byłbym wdzięczny za podpowiedź, gdzie można kupić KSA1381?

P.S.

Jak działają zasilacze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Ja musialem dwukrotnie kupowac na ebayu, w Polsce niestety nigdzie nie znalazlem. Minely 4 msc, wciaz sa stabilne, blacha sluzaca za radiator troche sie grzeje ale nie przekracza 50C. PRzydala by sie wersja 5v tego zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

trochę spóźnione ale może się przydać, zamiast KSA1381 mogą być MJE350, zasilacz na jednych i drugich tranzystorach działa od strzału

[D.O.M.]

trochę spóźnione ale może się przydać, zamiast KSA1381 mogą być MJE350, zasilacz na jednych i drugich tranzystorach działa od strzału

Tak, wiem. Tylko jeden parametr jest inny; W KSA 1381 Transition frequency (ft), MHz: 150 a MJE350 ma tylko 4 MHz.

Jakie to może mieć znaczenie dla pracy zasilacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Na diy audio robili test, wykorzystali ksa z racji ze lepie jzagral, ale mje tez dziala.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

post 2061 i kilka następnych http://www.diyaudio.com/forums/power-supplies/134801-simplistic-mosfet-hv-shunt-regs-207.html
