Bufor prosty

[zbycha]

Witam serdecznie!

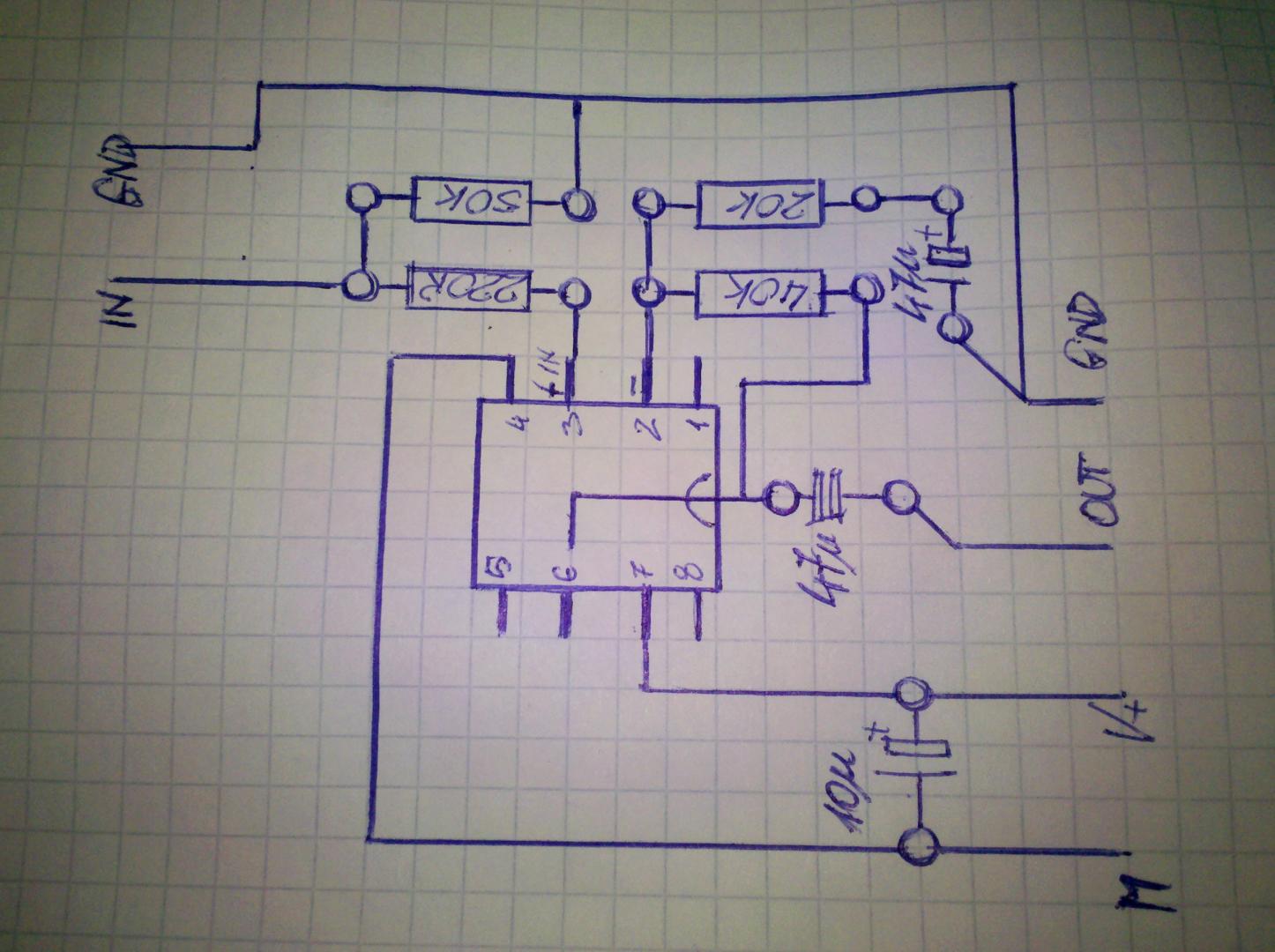

Postanowiłem zmontować prosty bufor do regulatora tonów . Zgodnie ze schematem polutowałem elementy (ale z małymi zmianami) podłączyłem pod zasilanie ( 2 baterie 9V - zasilanie symetryczne ) i niestety cisza i wo robi się gorący. Układ jest bardzo prosty ale nie wiem gdzie popełniłem błąd. Schemat przedstawia bufor , natomiast ja zmieniłem rezystory na wzmocnienie x 1. Dołączyłem także kondensator 10uF na rezystorze 50k do masy. Ponadto dokonałem zamiany wo z lm4562 na pojedyncze ad744 ( takie miałem na stanie). W trakcie małych eksperymentów połączyłem wejście z nóżką 5 wo i układ zadziałał.Wo chłodny. Ale nie wiem czy takie połączenie będzie poprawne, czy nie będzie wnosić zniekształceń. Proszę o pomoc w uruchomieniu układu. Dołączam schemat bufora.

Z góry dziękuję za pomoc.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mlb]

Zawsze w pierwszej kolejności sprawdzaj datasheet do opampów i zalecany sposób odsprzęgania.



Niektóre z nich bez odpowiedniej aplikacji mogą bardzo łatwo się wzbudzać - i uzyskasz generatorek którym przy odrobinie szczęścia spalisz głośniki wysokotonowe.

[zbycha]

Zawsze w pierwszej kolejności sprawdzaj datasheet do opampów i zalecany sposób odsprzęgania.



Cóż, datashet sprawdzałem, ale muszę przyznać jestem początkującym składaczem i wszelkie próby przyniosły taki rezultat że spaliłem kilka wo.



Jedynie pozytywny rezultat jak wcześniej wspomniałem przyłączenie nóżki nr 5 przez kondensator 4,7u do wejścia układu ale nie wiem czy to jest poprawne połączenie dające pożądany rezultat. Głośników jeszcze nie spaliłem bo robię próby na przeznaczonych do eksperymentów , nie na docelowych.



Czy ktoś pomógł by rozwiązać ten problem ?

[Gość stary bej]

Przecież LM4562 to podwójny WO, a Ty podłączasz do niego zasilanie jakby był pojedynczym.



W specyfikacji tego układu też nie jest napisane, że może pracować ze wzmocnieniem x1.

Dlatego na firmowym schemacie jest to wzmocnienie ustalone na poziomie x2.

[zbycha]

Tak . Oczywiście to nie jest bufor na schemacie firmowym , zapędziłem się.



ale co do podłączeń wo , mam wrażenie że nie masz racji. Wcześniej pisałem że podmieniłem lm 4562 na pojedynczy ad744. A więc zasilanie jest podane poprawnie, myślę - chyba że źle myślę

[januss73]

Pierwsza sprawa podstawowa. Czy podłączyłeś gnd do baterii (czyli to miejsce gdzie baterie się łączą +/-), bo masz to jakoś dziwnie rozrysowane.

Druga sprawa dlaczego jest jeden kondensator filtrujący między +/- a nie dwa między +/gnd i -/gnd?

No i ostatnia rzecz, skompensuj AD, czyli 5pF między 5/8.

[Gość stary bej]



ale co do podłączeń wo , mam wrażenie że nie masz racji.



No tak, masz rację, sorry, niedoczytałem o tym AD744.

Zasilanie tego WO to min, +/- 4,5V DC, ale czy masz zupełnie nowe baterie ?

Różnica (przy zużytych) napięć zasilania może wpływać na pracę WO.

[zbycha]

Januss73 tak gnd jest wpięte pomiędzy połączenie baterii (+ - ). Poza tym, tutaj jest chyba błąd połączenia masy i gnd . Czy mógłbym prosić o mały schemacik na dwa symetryczne połączenia z uwzględnienie masy i gnd ?



stary bej . obydwie baterie są nowe

[januss73]

Masa to zazwyczaj to samo co GND.



Mniej więcej tak



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zbycha]

Ups .... prawie udało się. Ale bez podłączonego gnd . Gdy włączę gnd układ milknie.

[ahaja]

A Ty czasem nie zwierasz sygnału na wejściu do masy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zbycha]

Cóż ahaja analizowałem to co napisałeś i porównywałem schemat ideowy z moim rysunkiem połączeń. Na schemacie tak jak na rysunku rezystor 50k łączy sygnał z masą przed rezystorem a nie za nim. Gdzie tkwi błąd ?



Jeszcze jedno spostrzeżenie. Po odłączeniu tego układu ( który "działa" bez podłączonego gnd ) poziom głośności jest na tym samym poziomie co z włączonym układem. Chyba powinien lekko (x3) wzmacniać ?

[zbycha]

Gdn działa. Proszę jeszcze jedną podpowiedź. Sprawa wzmocnienia , z wpiętym układem jest taki sam poziom głośności jak i bez niego. To chyba nie jest poprawna praca tego układu ?

[zbycha]

Witam ponownie . Wszystko działa poprawnie. Dziękuję wszystkim za zaangażowanie i pomoc

[vladomir]

Jak zrobić bufor na wzmacniaczu operacyjnym, którego impedancja wejściowa będzie rzędu megaomów i miał skompensowane pojemności żeby charakterystyka była płaska w szerokim zakresie częstotliwości?

[Grzegorz7]

Tak samo jak każdy inny.

Rezystor tzw. polaryzacyjny, jeśli jest potrzebny, (na rysunku 1 w tym wątku ma 50k) musi mieć właściwa wartość aby nie ograniczać tej impedancji wejściowej.

Oczywiście stopień wejściowy musi być wysokoimpedancyjny a w zasadzie mieć małe prądy polaryzacji; spełniają to FET, MOSFET. Choć i Bipolarne potrafią zadziwić.

Właściwa polaryzacja WO to zagadnienie również dotyczące szumów; prądowych i napięciowych.

Zagadnienie nie jest proste, choć mało wymagający bufor nieodwracający wysokoimpedancyjny można zbudować prosto.

Większe problemy są z buforem odwracającym albo z wyrównaniem impedancji widzianej z obu wejść...



Ile to pasmo ma wynosić?

[vladomir]

Ile to pasmo ma wynosić?



Ma być płasko (również fazowo jeśli to możliwe) od 0 do 100kHz

[Lech36]

Jak zrobić bufor na wzmacniaczu operacyjnym,

Skorzystać ze specjalistycznych układów do buforów impedancji np. BUF634. Tam gdzie jest wzmocnienie 1 stosować ten bufor a gdzie potrzeba więcej niż 1 WO. Można też zrobić ten bufor dyskretnie (4 tranzystory). W najprostszym wykonaniu to para fetów 2Sk170/2SJ74 tak jak we wzmacniaczach Pass-a.

Stosowanie WO w układzie bufora o wzmocnieniu 1 wydaje się z punktu widzenia audiofilskiego nie najlepszym pomysłem, ale oczywiście też tak można.

[vladomir]

Co myślicie o takim układzie zwiększającym impedancję wejściową? Czy zamiast kondensatora można wstawić rezystor żeby działał już od DC?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

A co ten rezystor miałby czynić?

Jaki efekt dałoby zwarcie kondensatora?

[vladomir]

Wzrost impedancji byłby już dla prądu stałego.

[vladomir]

Układ będzie prawidłowo pracował jeśli zamiast kondensatora będzie rezystor?



Czy napięcie niezrównoważenia wpłynie na działanie układu?
