Przeróbka magnetofonu szpulowego


ROOS

Rekomendowane odpowiedzi

Witam Wszystkich! (pierwszy post)

Kilka dni temu stałem się posiadaczem magnetofonu szpulowego (dodam, że nigdy nie miałem z nimi styczności...). Dzisiaj go trochę wyczyściłem, ponieważ ma on już swoje lata. Jest on sprawny, lecz oglądając inne magnetofony choćby na allegro to doszedłem do wniosku, że mój niestety wyglądem im nie dorównuje... No i wpadłem na pomysł, aby przy dwóch wskaźnikach jakie na nim są przymocować małe diody (po jednej albo po dwie) np. niebieskie. No i tu pytanie do doświadczonych- jak to zrobić, tzn. jak to połączyć(te diody z magnetofonem), aby po włączeniu do sieci te diody świeciły?

Załączam, również zdjęcia tego magnetofonu i wskaźnika.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/102078-przer%C3%B3bka-magnetofonu-szpulowego/
Udostępnij na innych stronach

Pytanie podsatwowe -PO CO?

Co mają sygnalizować .

Ostatnio też odkopałem 2405S i okazało się ze ma powycinane otwory w pokrywie górnej. Prawdopodobnie mały służyć do oświetlenia sekcji klawiszy załączających funkcję . I też sobie postawiłem pytanie PO CO.

Dużo wiecej by sprzęt zyskał gdyby był zachowany w oryginalnym stanie jak fabryka wypuściła. A tak- złom.choć użytkowy.

Jeżeli LEDy mają służyc tylko sygnalizacji pracy to zwykle jest jakieś oświetlenie lub podświetlenie wskaźnika. LED'y a już w kolorze niebieskim to na pewno poza epoką produkcji tego sprzętu.

Wstawianie niebieskich diod w takim sprzęcie to "tjunink" w bardzo złym stylu. Magnetofon niczemu nie dorówna, tylko będzie wyglądał dziwacznie. Lepiej zrobisz, gdy go porządnie wyczyścisz i doprowadzisz do pełnej sprawności i zgodności ze stanem fabrycznym.

To pomoże ktoś? bo jestem zdecydowany na taką przeróbkę a nie wiem jak się za to zabrać...

.

Podłąćz diody pod oświetlenie i po bólu .Zakladam że wskażniki maja podświetlenie .

Ja tak zrobiłe w koncowce mocy .

Swieci oryginalne oświetlenie -bardzo slabo - i podłączyłem po 2 diody nad wskażnikami .

jak dla mnie wygląda fajnie .

Cykne fotki i wstawie .



Fotka

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dobra trochę poczytałem i to wygląda tak:

postanowiłem zamontować 3 diody z tej aukcji:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

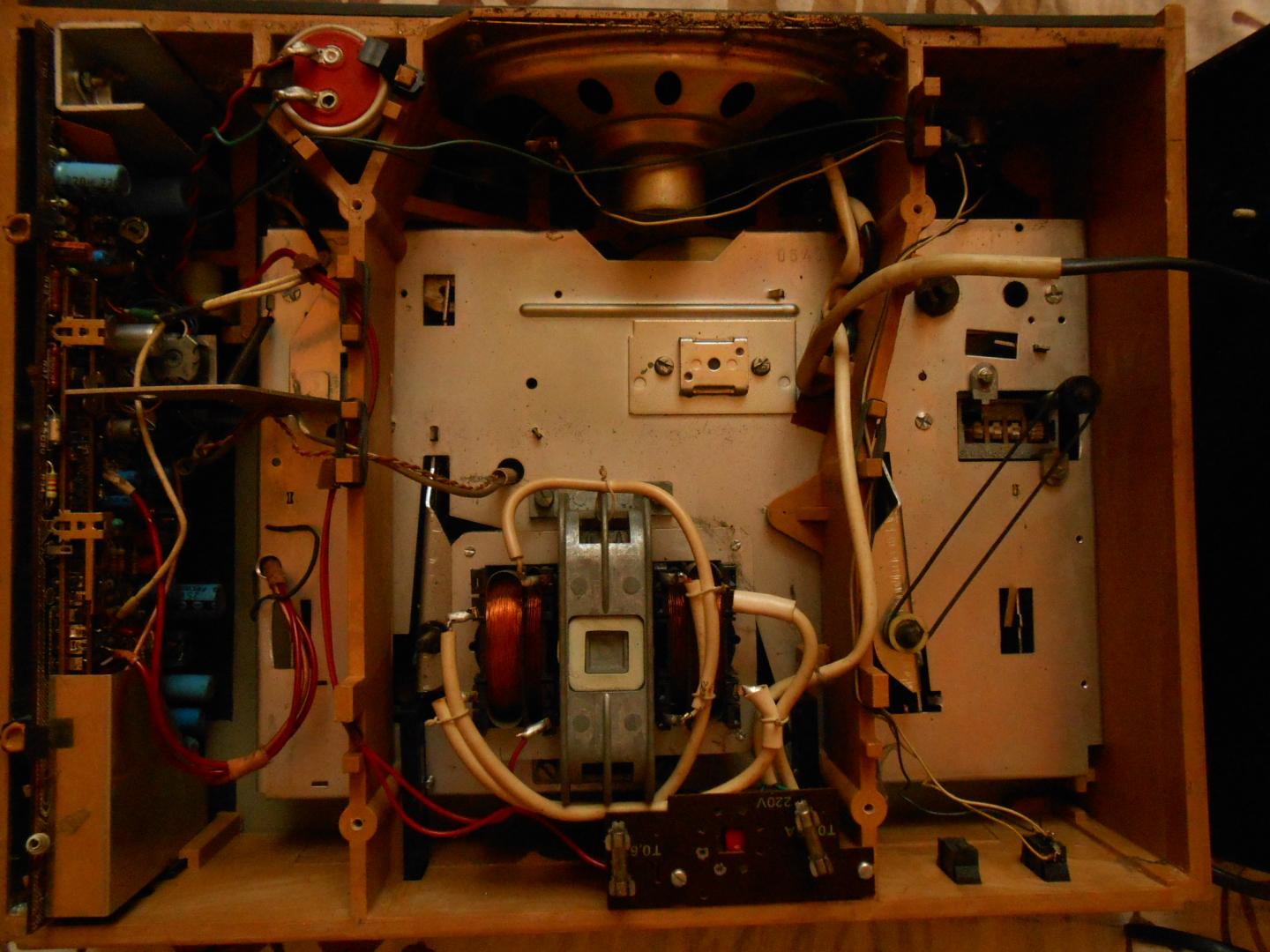

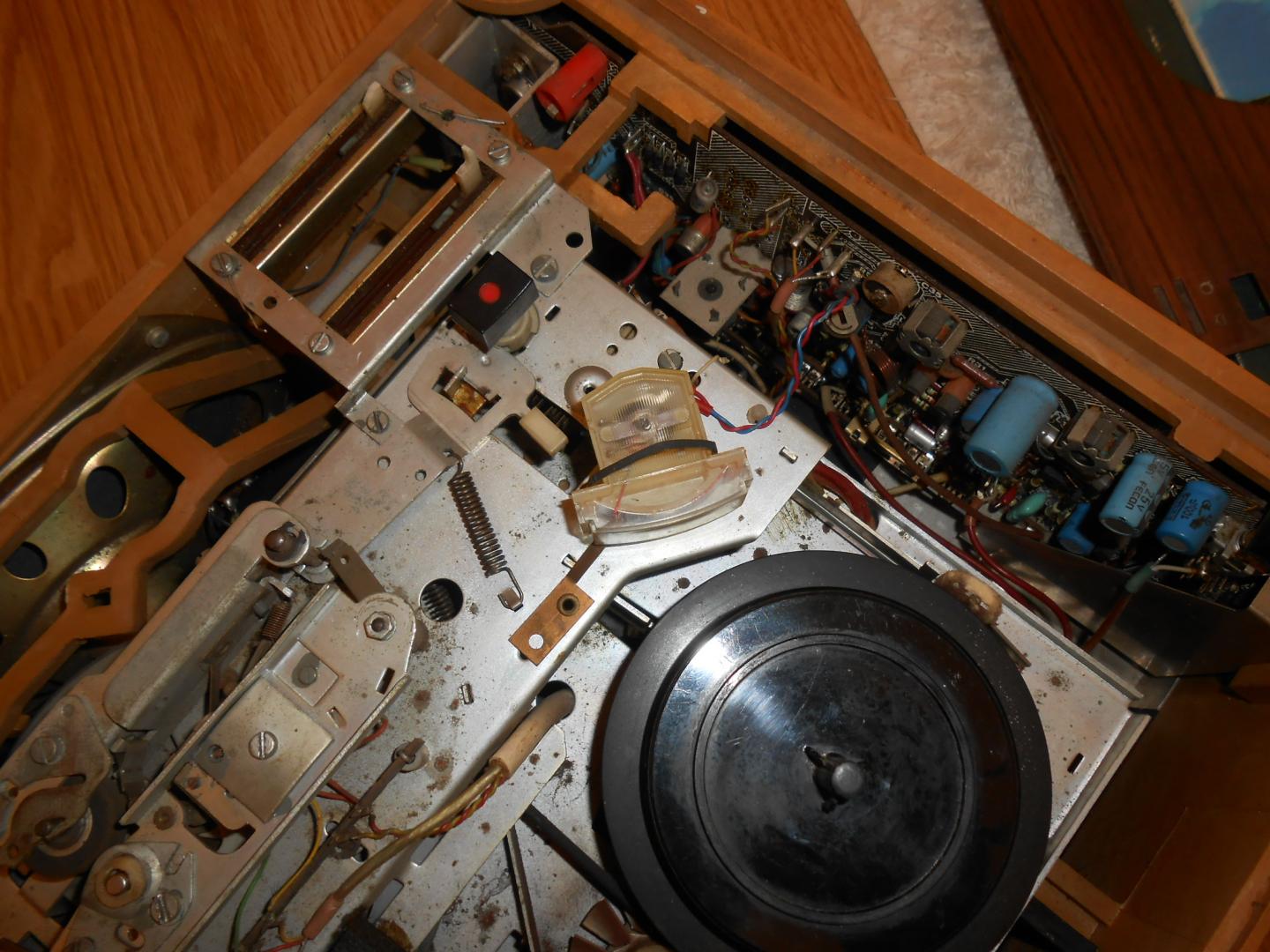

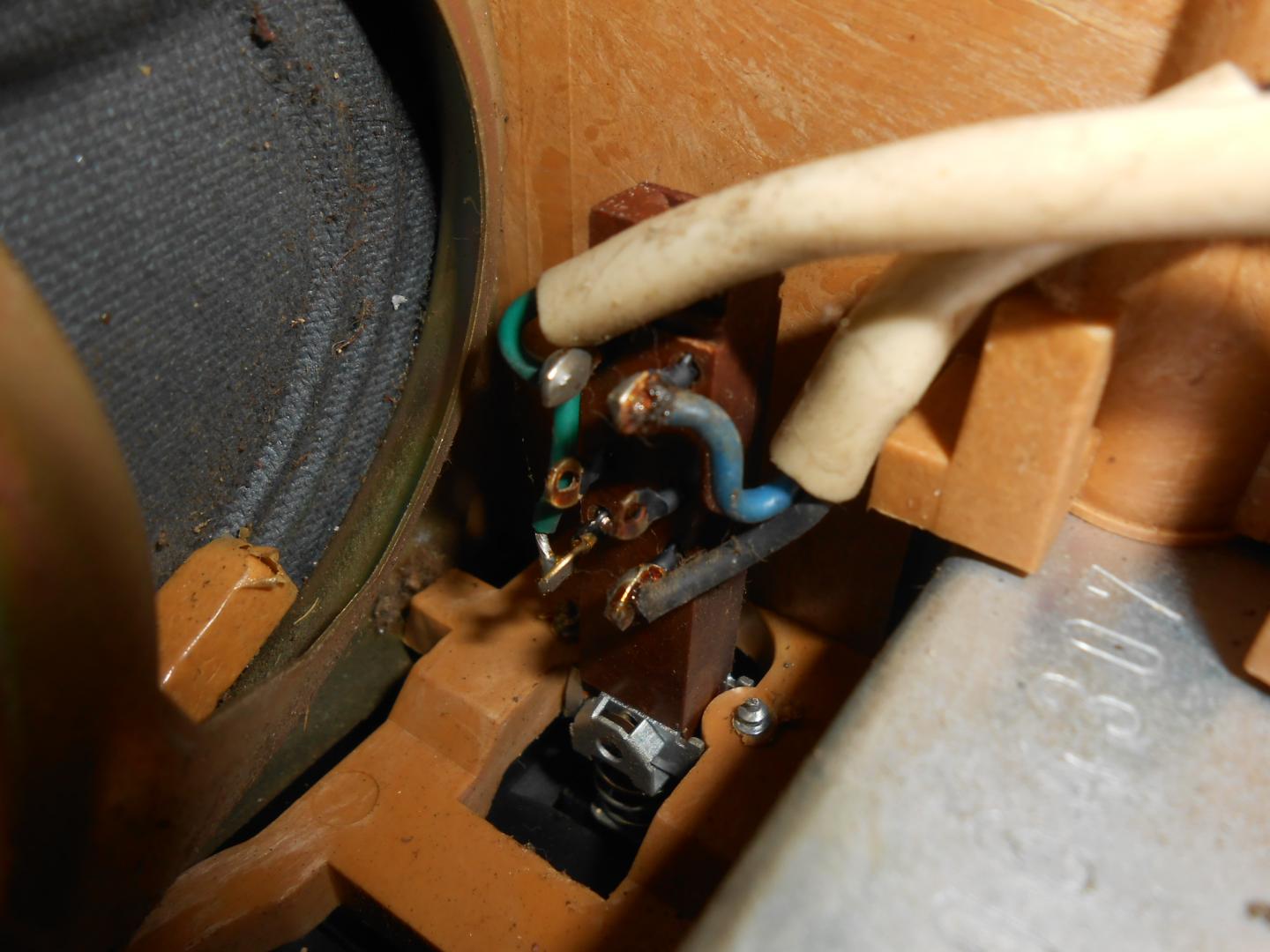

no i wg obliczeń wyszło mi, że muszę zastosować rezystory o łącznej oporności 11,2 kOhm. I tu jeszcze jedno pytanie do Was. Otóż rozkręciłem ten magnetofon, aby rozejrzeć się co i jak i wyczyścić. No i zrobiłem też zdjęcia, czy mógłby ktoś mi powiedzieć gdzie dokładnie przylutować końce tego układu co zrobię (wydaje mi się, że przy przycisku on/off, więc dorzucam dokładną fotę) ? Dla ułatwienia sprawy wrzucam foty. Dzięki za dotychczasową pomoc.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może nie bierz się za to ,bo nie masz pojęcia i sobie krzywdę zrobisz :) U góry po lewej obok głośnika masz kondensator , chyba to będzie 3300uF z zasilacza więc do jego plusa możesz podłączyć szeregowo diody z oporami a drugi koniec do masy (minusa tego kondensatora)



I rezystor ze 2kOhm a nie 11kOhm , 2 watowy powiedzmy.
