Lovely Cube i brum


chmarek

Recommended Posts

Witam. Kupiłem od kolegi forumowego chiński klon Lehmanna - Lovely Cube wraz z transformatorem toroidalnym Talema 0120-2-015. Problem jest jak to napisane w tytule - BRUM, bo małym nazwać go nie można. Podejrzewam transformator ale nie jestem tego pewien. Aktualnie wszystko podpięte prowizorycznie ze względu na brak obudowy. Niestety nie mam innego transformatora żeby wykluczyć ten Talemy a jeśli chodzi o robótki jestem lama. Proszę o wskazówki.

Link to comment
Share on other sites

dzięki za sugestie - niestety żadnych pozytywnych efektów. Próbowałem okręcić go folią aluminiową, przykrywałem puszką z podpięciem do masy, nadal ciągły brum niezależnie od głośności. Przy okazji pozbyłem się przydżwięku przy dotykaniu potencjometru przy najwyższym wychyleniu zwierając jego obudowę z masą. Ale główny brum pozostał.

Link to comment
Share on other sites

Prześledź więc wszystkie punkty masy. Może gniazdo słuchawek jest nieumasione, moze chinche. Step by step.. Podepnij do głownego punktu masy przewod i dotykaj do punktów które powinny byc umiasione.lub - (ale nie napięcia symetrycznego)

Link to comment
Share on other sites

Sorki za zwracanie głowy. Jutro poszukam jakiegoś speca od prądów bo sam się z tym nie uporam. Najwyżej skończy się na poszukiwaniu innego trafa. Dzięki za pomoc. No chyba, że ktoś zna temat dogłębnie i podejmie się eliminacji tego szkodnika :)

Link to comment
Share on other sites

Osobiście nie mam pomysłu. Możesz jeszcze spróbować odpiąć jeden przewód masy sygnałowej, tak żeby do wzmacniacza dochodziła tylko jednym przewodem. Jak nie pomoże to do kogoś kto się zna. Może jakaś dioda w mostku padła, może jeszcze coś innego.

Link to comment
Share on other sites

obudowy na razie brak więc trudno mu zapewnić dobre warunki. Podpinałem obudowę alpsa zarówno do masy sygnału jak i punktu Ground na płytce co powodowało zanik delikatnego przydźwięku przy maksymalnie odkręconym potencjometrze. Główny brum jednak pozstaje. niezależnie czy jest podpięty sygnał czy nie. Po prostu po włączeniu zasilania od razu w słuchawkach buczy. Już sam nie wiem co jest nie tak. Transformator podpięty 15 - 0 - 15 , środkowe odczepy zwarte i doprowadzone do środkowego złacza zasilania. Jedno co mnie dziwi - zewnętrzne odczepy znoszą się czyli druty wtórnego nawijane są razem albo ja czegoś nie rozumiem - w końcu ze mnie chemik a nie elektryk.

Link to comment
Share on other sites

zewnętrzne odczepy znoszą się czyli druty wtórnego nawijane są razem albo ja czegoś nie rozumiem

Więc bez zdjęć się nie obejdzie.

Jak dodać zdjęcia?

na samej gorze wątku masz "chmurkę" dodaj odpowiedż, otworzy się nowe okno pod pisanym tekstem masz pole dodaj załączniki

Link to comment
Share on other sites

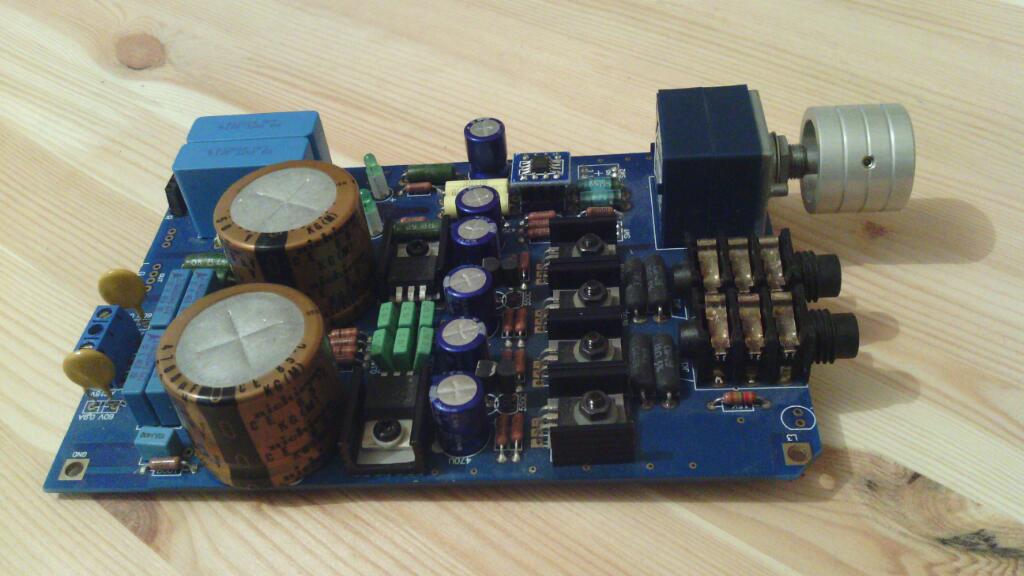

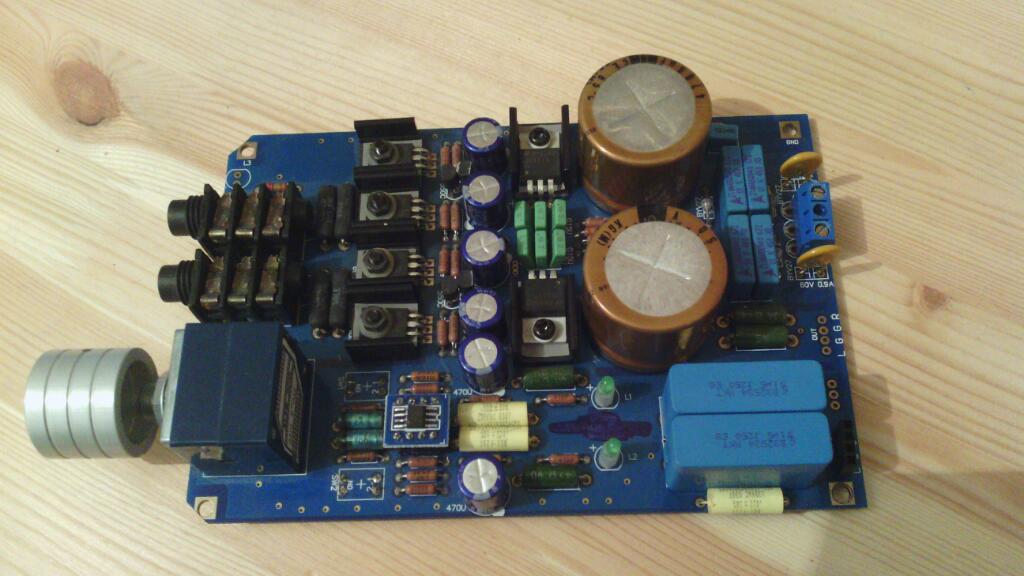

W wersji niezmontowanej. Z trafa czerwony z niebieskim są zwarte i wchodzą do gniazda środkowego zasilania a zielony i brązowy do zewnętrznych gniazd.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mierzyłem go i w tej konfiguracji co piszesz - dokładnie te same pomiary. Według mnie różnica tylko taka, że połączone są inne odczepy z obu sekcji. OK, jutro jeszcze go podepnę na odwrót jak sugerujesz. W końcu to żadna robota a może to voodoo co w kalach siedzi pokaże lepsze oblicze:). Na razie dzięki za chęci. Doceniam i dziękuję. Na dziś pora mi kończyć.

Link to comment
Share on other sites

OK, sprawa rozwiązana - aż wstyd się przyznać - błędnie podpięte kable z transformatora. Były zwarte początkami uzwojenia zamiast szeregowo - tak to jest jak się zaufa "elektrykowi". Aktualnie podpięte jest - brązowy i czerwony do zewnętrznych pinów +15 a pozostałe - zielony i niebieski zwarte do środkowego złącza. Chciałem podziękować wszystkim za pomoc. Nie zostanie zmarnowana bo przy okazji dowiedziałem się jak zadbać o wyeliminowanie niepotrzebnych przydźwięków. Może przy okazji ten post komuś posłuży pomocą.

Link to comment
Share on other sites
