AT-HA5000 Clone - PCB

pkrecz

Przez pkrecz ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    pkrecz Kompan

    pkrecz

    Opublikowano
    • Autor
    Opublikowano

    >ricon



    Nie wnikaj w budowę potka :))) Masz podane co trzeba zrobić przed włączeniem zasilania (Pr-ka P3 w prawe skrajne położenie). Włączasz i regulujesz. Na schemacie masz kolejność, punkty pomiarowe oraz wartości.

    Jak zsynchronizujesz wkrętak ze wskazaniem miernika to nic Ci do szczęścia nie potrzeba :)))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    A co do tego zasilacza (zasilania) możesz się kolego Piotrze wypowiedzieć



    W sensie jak i co







    A co do tego zasilacza (zasilania) możesz się kolego Piotrze wypowiedzieć



    W sensie jak i co

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jac7saw7 Uczeń

    jac7saw7

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano

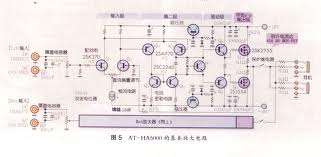

    Czym róznia się wejscia w oryginale od clona.

    W AT jest gniazdo ACcuppling (sprzęzenie staloprądowe ?)

    I pytanie o stosowanie radiatorów w stopniu wyjściowym - konieczne ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jeremy Entuzjasta

    jeremy

    Opublikowano
    Opublikowano

    To jest wejście, z którego sygnał audio podawany jest na potka przez kondensatory, (dla źródeł gdzie możliwe jest pojawienie się napięcia stałego na wyjściu)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano

    Poszukiwan zasilacza c.d

    A coś takiego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    da ------------------U ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sbl Uczeń

    sbl

    Opublikowano
    Opublikowano

    Poszukiwan zasilacza c.d

    A coś takiego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    da ------------------U ?

    Da rade, jest to aplikacja LM317/337 wprost z datasheeta. Do audio bym z tym nie podchodził, chyba, że wstawisz wejściowe kondensatory tak z 10x większe niż w oryginale + wyjściowe to samo, to może coś z tego będzie...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano

    317/337 mam z edycji Pkrecz'a i z phono cube sobie dobrze radzi.Tu jest wiekszy głod prądowy. Czy w trybie pracy słuchawkowej nie wystarczy co dają Lm'y. Ew dokładka radiatorow.?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    • Autor
    Opublikowano

    Jeden kanał pobiera 0.2A. Z tymi LM317/337 byłbym ostrożny. Nie neguję, ale na moich płytkach tego nie widzę. Trzeba byłoby zrobić w wersji max a nie mini :))) Jak nie ma czym konkretnym zasilić, to można zasilić napięciem niestabilizowanym tak jak w oryginale.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano
    <br /> można zasilić napięciem niestabilizowanym tak jak w oryginale<br />



    ale pewnie w orginale nie ma "silecera. Trafo mam 18-0-0-18 /1,1 A na jedno uzw"



    A w coś takiego można uwierzyć ze 1,5A

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano

    rodzi się ....



    W/W posty to efekt braku możliwosci łaczenia wpisow dokonanych w krotkim czasie . THX dla administracji.!!!i zmian na lepsze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    januss73 Kompan

    januss73

    Opublikowano
    Opublikowano

    Czy tranzystory T13/T14 (końcowe 2599/554) mogą byc mocowane do wspolnego radiatora z alu., bez tulejek izolacyjnych .(Metal przylega poprzez pastę H.)

    A to zależy czy masz bezpieczniki na zasilaczu? :)





    Innymi słowy, nie polecam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano

    Miałeś na myśli podkładki , nie tulejki . Na samej paście nie dawaj.



    Podkladki mikowe tak , ale śruby m3 nie dadza się z tulejka wstawić w obudowę trana. (sam wkręt M3-tak)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricon Entuzjasta

    ricon

    Opublikowano
    Opublikowano



    Śruba nie ma styku z radiatorem tranzystora , więc tych tulejek nie trzeba dawać



    THX .Faktyczne obejrzałem dokładnie "przylgnię ," i przekładka wystarczy.+pasta

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 8 miesięcy temu...
    bc_leszcz Poszukiwacz

    bc_leszcz

    Opublikowano
    Opublikowano

    Witam,



    Pozwolę sobie odgrzać stary wątek. Z jakiego źródła kupowaliście tranzystory 2sk2955 i 2sj554.



    Oryginały Hitachi są niedostępne. Jak się sprawdzają zamienniki RENESAS ? Ktoś je montował ? Wie ktoś gdzie można je teraz kupić?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    bc_leszcz Poszukiwacz

    bc_leszcz

    Opublikowano
    Opublikowano

    Moje 2S..były kupione w KASHINOKI , przy okazji jakiegoś większego zamówienia , które organizowali koledzy z forum .



    dzięki uprzejmości kolegi Jaskiniowiec mam już te tranzystory, właśnie z tego zamówienia w kashinoki, wkrótce układ powinien działać. Planowane zasilanie to 4x Salas

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 lata później...
    pkrecz Kompan

    pkrecz

    Opublikowano
    • Autor
    Opublikowano

    Myślę o odświeżeniu tego tematu i budowę tego klona. Czy byłyby osoby zainteresowane tym projektem. Dokumentacja do wglądu niżej. Jak będzie zainteresowanie to podam aktualną cenę - ostatnio jak pamiętam było 24 zł/za kanał, ale było to dawno temu. Jak coś to proszę o zrobienie listy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    FERB Poszukiwacz

    FERB

    Opublikowano
    Opublikowano

    Myślę o odświeżeniu tego tematu i budowę tego klona. Czy byłyby osoby zainteresowane tym projektem. Dokumentacja do wglądu niżej. Jak będzie zainteresowanie to podam aktualną cenę - ostatnio jak pamiętam było 24 zł/za kanał, ale było to dawno temu. Jak coś to proszę o zrobienie listy.

    ..a czy przy okazji jest szansa na skorzystanie z Twojej uprzejmości przy zakupie tranzystorów, o ile w ogóle go planujesz...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    PC+DAC PCM1795/NUDA+TELEFUNKENS600/KHOZMO+ALEPH J 2xMONO+HURRICANE=DIY
