Zobaczyć akustykę, czyli trochę teorii

Recommended Posts

Witam



Z dźwiękiem jest podobnie jak z prądem. Jednego nie widać a kopie :). A drugiego też nie widać ale słychać.

W necie jest wiele rozproszonych rycin pomagających zrozumieć zjawiska akustyczne poprzez wizualizację. Wiedzieć to jedno ale zobaczyć zawsze jest jeszcze lepiej. I łatwiej zrozumieć.

Proponuję umieszczać tu wszystkie grafiki jakie natraficie przy okazji buszowania po necie, pomagające zobaczyć zjawiska z którymi paramy się tu w tej zakładce czy w ogóle w audio. Mogą to być ryciny, zdjęcia, animacje czy filmiki. Warunek : pokazują niewidzialne :). Myślę, że taka nauka przez obrazki też może wiele dać.



Na początek:



Fala i gładka ściana:






Fala i dyfuzor:




Jeden obraz za 1000 słów.

Może z czasem powstanie niezłe kompendium obrazkowe...



Efekt interferencji dwóch źródeł dźwięku (np. kolumn) w pomieszczeniu. (filmik youtube)





Wizualizacja efektu SBIR:



Edited by metalofczyca
podmiana klipów youtube
  • Like 4

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Dwie fale np w pomieszczeniu, które tworzą tzw. górki. Czyli nakładanie (wzmocnienie lub wygaszanie) się spójnych fal:




Przejście fali z ośrodka rzadkiego do gęstego (tłumienie):






Animacje pochodzą ze strony http://www.acs.psu.edu

Edited by jarkog
  • Like 2

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

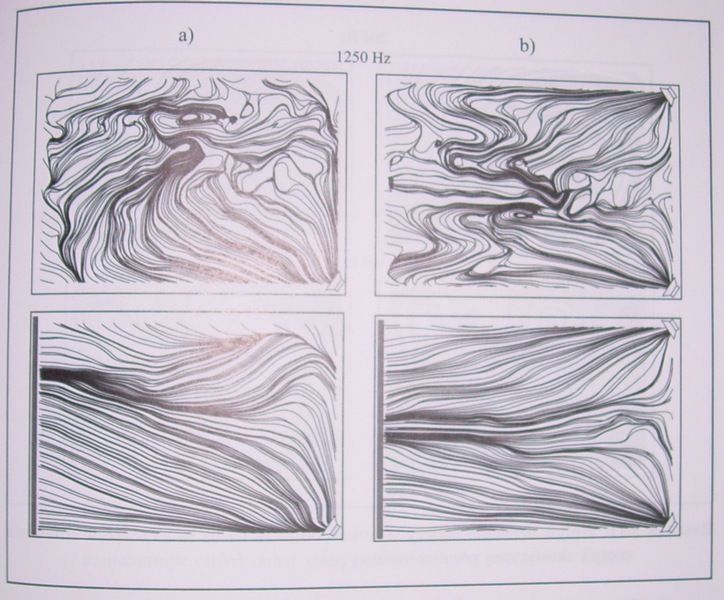

Rozkład "zawirowań" dźwięków rożnych częstotliwości. Wstawiałem to już kiedyś na forum podczas rozmowy z r47, niech będzie tutaj jeszcze raz żeby się nie zgubiło.



post-18354-097692000 1302099262_thumb.jpg

post-18354-061401400 1302120987_thumb.jpg

  • Like 1

Pozdrawiam Mirosław Andrejuk

Share this post


Link to post
Share on other sites

Dość podstawowa animacja ale chyba nie każdy sobie do końca zdaje sprawę jak fizycznie wygląda przepływ fali.

Widać co membrana głośnika robi z cząsteczkami powietrza. Widać jak fala przebiega długą drogę ale same cząsteczki jedynie krótkie odcinki w tę i z powrotem. Można powiedzieć że są zawsze w tym samym rejonie przestrzeni.




też z http://www.acs.psu.edu

  • Like 3

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

niech będzie tutaj jeszcze raz żeby się nie zgubiło



Proponuję aby autor wątku poprosił moderację o ewentualne "Podpięcie" go aby nie przepadł, bo to w pewnym sensie podstawy akustyki. Na dodatek przedstawiony bardziej strawnie dla ogółu.

Share this post


Link to post
Share on other sites

Może i dobry pomysł ale nie ma co się spieszyć z tym, bo nie wiadomo jak to się rozwinie. Czy będzie wola rozwijania przez chętnych. Sam wszystkiego w necie nie znajdę :).



Dla zobrazowania wpływu choćby dywanu na akustykę pomieszczenia.



Klaśnięcie w pustej hali:

http://www.acs.psu.edu/drussell/Demos/RT60/clap.wav

Klaśnięcie z dywanem na podłodze:

http://www.acs.psu.edu/drussell/Demos/RT60/clap-carpet.wav

Głos w pustej hali:

http://www.acs.psu.edu/drussell/Demos/RT60/speech.wav

Głos w hali z dywanem:

http://www.acs.psu.edu/drussell/Demos/RT60/speech-carpet.wav



źródło: http://www.acs.psu.edu


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Faktycznie, super temat. Mam tylko pytanie/uwagę do powyższych filmików z YT odnośnie np. efektu SBIR: wydaje mi się, że przedstawiają one sytuację dla punktowych omnipolarnych źródeł dźwięku, podczas gdy mało które kolumny klasyczne są źródłami omnipolarnymi.

Share this post


Link to post
Share on other sites

Faktycznie, super temat. Mam tylko pytanie/uwagę do powyższych filmików z YT odnośnie np. efektu SBIR: wydaje mi się, że przedstawiają one sytuację dla punktowych omnipolarnych źródeł dźwięku, podczas gdy mało które kolumny klasyczne są źródłami omnipolarnymi.

CZy to omnipolarne czy nie, to może mniej ważne. Ważniejsze może jest aby chociaż zdać sobie sprawę z istnienia i z konsekwencji samego efektu sibr. A co do uszczegółowienia, to mile będą widziane oczywiście dokładniejsze animacje jeżeli ktoś je zrobi lub na takie trafi w sieci.

Edited by jarkog

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites



Edited by jarkog

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Moim skromnym zdaniem ten ostatni filmik pokazuje jak ważne jest nie tylko rozpraszanie ale i tłumienie.

Share this post


Link to post
Share on other sites



Tu powtórka jednego z nieczynnych filmików o SBIR z pierwszego posta.




Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

SBIR schematycznie:





Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites



Panowie czyli na podstawie tego filmiku możnaby wyciągnąć wniosek, że lepiej jest tłumić ścianę za kolumnami celem uniknięcia potęgowania efektu SBIR? Jeśli teoretycznie tak, to czy jednak nie doprowadzi to do ograniczenia głębi sceny?

Share this post


Link to post
Share on other sites

Nie jestem fachowcem ale SBIR spłyca m.in scenę. Wprowadza lekkie zamazanie planów jak i samej lokalizacji instrumentów. Jakikolwiek sposób radzenia sobie z nim powinien ten aspekt trochę poprawić. A szkoły są co najmniej dwie. Pochłanianie/rozpraszanie Kadży powinien wybrać swoją. Albo spróbować miksu obu :).


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Nie jestem fachowcem ale SBIR spłyca m.in scenę. Wprowadza lekkie zamazanie planów jak i samej lokalizacji instrumentów. Jakikolwiek sposób radzenia sobie z nim powinien ten aspekt trochę poprawić. A szkoły są co najmniej dwie. Pochłanianie/rozpraszanie Kadży powinien wybrać swoją. Albo spróbować miksu obu :).

Jedno, drugiemu nie powinno przeszkadzać. Za dyfuzorami umieść panele z gęstej wełny, budując taką hybrydę. Z tego co wiem podobne rozwiązanie zastosował u siebie Imacman. Może ma jakieś sugestie?


www.acousticmanufacture.com.pl

Share this post


Link to post
Share on other sites

Szkół jest kilka: głucho z przodu, żywo z tyłu, albo na odwrót. U siebie mam żywo za kolumnami, wygłuszone za miejscem odsłuchu. Ciekawym po prostu jakie są różnice w dźwięku pomiędzy tymi dwoma opcjami.

Share this post


Link to post
Share on other sites

Jedno, drugiemu nie powinno przeszkadzać. Za dyfuzorami umieść panele z gęstej wełny, budując taką hybrydę. Z tego co wiem podobne rozwiązanie zastosował u siebie Imacman. Może ma jakieś sugestie?

Ciągle o tym myślę :) Tylko muszę się przemóc z myślą że pokój o kolejne 10cm by mi się skrócił :). A to nie takie łatwe :).


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

No ja raczej mam koncepcję tłumić z przodu i rozpraszać z tyłu. BBC proponowało podobnie i na kilku zdjęciach w książce Everesta jest podobnie. Co utwierdza mnie w przekonaniu że to jest dobry pomysł.

Share this post


Link to post
Share on other sites

Ja tam mieszam, za dyfuzorami mam wełnę, bo i tak basior przejdzie przez te dyfuzory. Mnie to odpowiada, ale ja mogę być już głuchy bom stary :)

Share this post


Link to post
Share on other sites

Tu przykład dlaczego watro walczyć o jak najcichsze środowisko odsłuchowe.

W blokach raczej nie mamy na to szans :(. Oczywiście nie znaczy to że należy w domu robić aż takie pomieszczenie :). Ale o jak najlepszą izolację akustyczną od zewnętrznych szumów na pewno warto zadbać jak ktoś ma na to warunki i kasę :). Może się wiele dźwięków tych najsubtelniejszych pojawić.

http://www.youtube.com/watch?v=iv__9U4dBcQ



Krążą wszędzie słuchy, że w komorze bezechowej jest głuchy i ciemny dźwięk. Chciałbym kiedyś to zweryfikować i posłuchać w takiej komorze zestawu stereo i zweryfikować ten mit :)))). Podświadomie wydaje mi się że gdy pojawią się te zaginione w szumie tła naszych mieszkań subtelności to niekoniecznie odebralibyśmy dźwięk w takiej komorze jako zbyt przytłumiony:).



Mirek (Acoustic Lab), teraz miałem dopiero czas obejrzeć cały filmik. Jest super edukacyjny :). Powinni go obowiązkowo w szkołach prezentować. Świetnie pokazuje i wyjaśnia niewidzialne. :)))).


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

Kiedyś przyszło mi wysiszyć pomieszczenie w którym pracowała pompa wody.Ściany pokryłem wełną 50mm.Niby nie wiele, ale grające radyjko zaczęło grać jakoś przyjemniej:-) Niestety gdy nic nie grało, cisza była nie do wytrzymania, nie dało się tam wysiedzieć pięciu minut.


haj-fajowo jest;)

Share this post


Link to post
Share on other sites

Ja tam mieszam, za dyfuzorami mam wełnę, bo i tak basior przejdzie przez te dyfuzory. Mnie to odpowiada, ale ja mogę być już głuchy bom stary :)



Ale tak się zastanawiam, że może nei tylko basior byłoby lepiej tłumić.. Bo jeśli wygasić by także średnie tony i wysokie, to eliminujemy/ograniczamy sbir --> czyli lepiej.

Share this post


Link to post
Share on other sites
post-17560-0-11167700-1357344070_thumb.png post-17560-0-41573600-1357344089_thumb.png post-17560-0-46371400-1357344113_thumb.png

Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

asdas

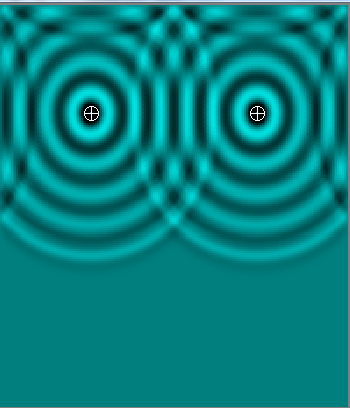

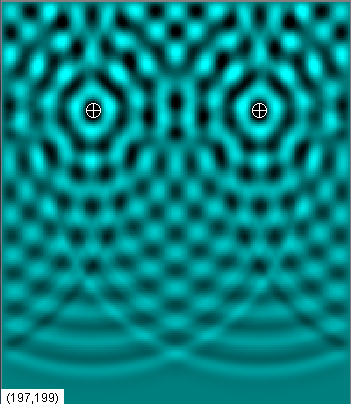

To bałagan akustyczny po odbiciu od wszystkich ścian.

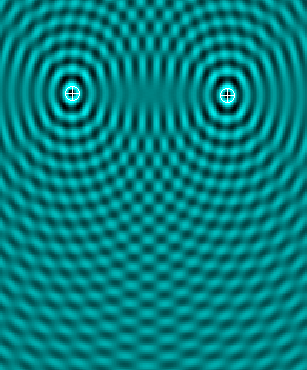

A to jak to wyglądałby rozkład fal bez ścian :)


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

A,aaaa....Tak aby wątek nie umknął;0)...
