wymiana op-ampów w tunerze

[dron]

Witam wszystkich,



przymierzam się do wymiany wzmacniaczy operacyjnych w analogowym tunerze, wg wskazówek z DIY na fmtunersinfo.

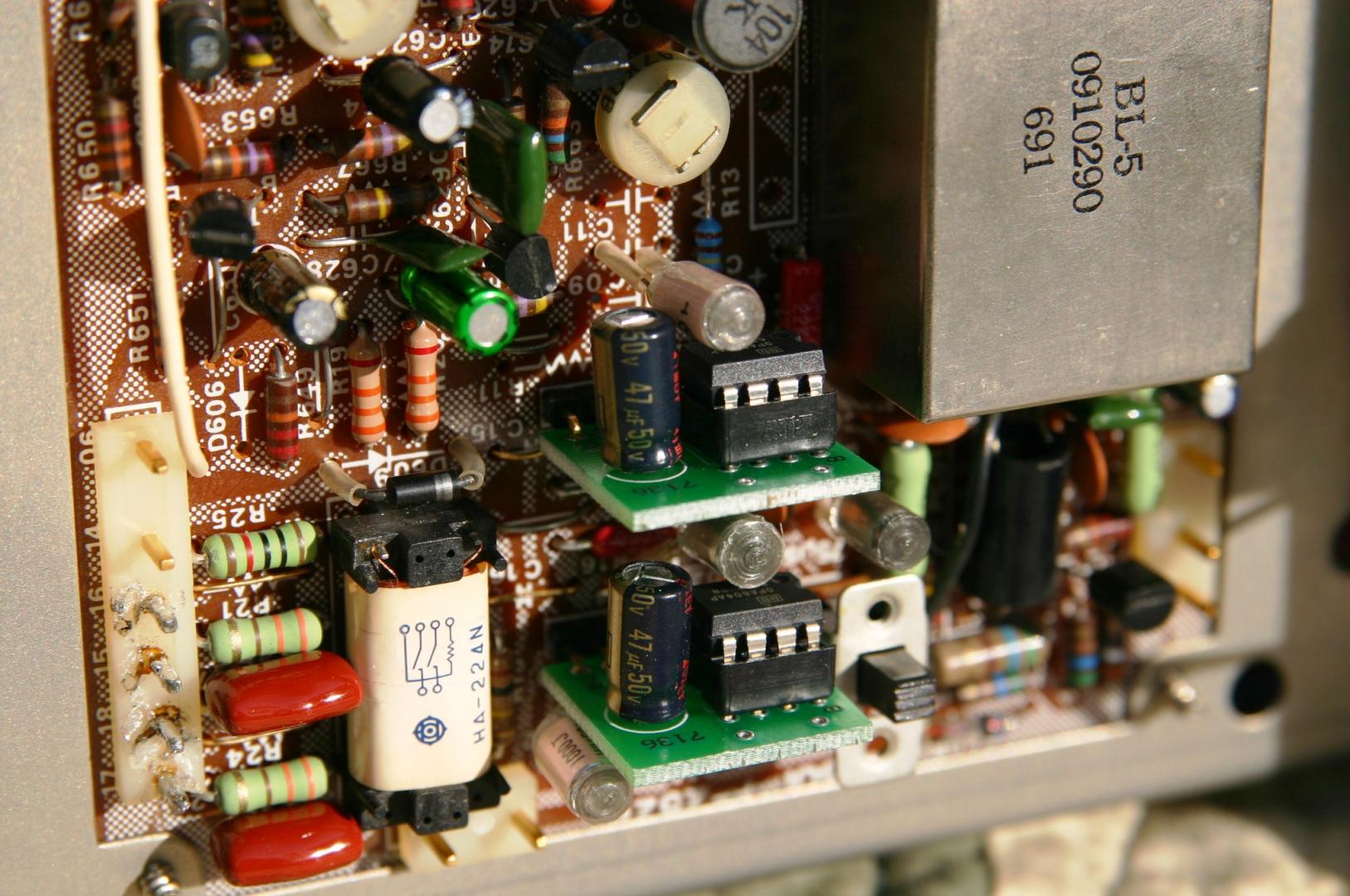

Wg owych wskazówek, stare opa-mpy, typu TA-7136P zostały zastąpione przez BB OPA604 za pomocą specjalnej przejściówki. Problem w tym, że autor moda zastosował trochę inną przejściówkę niż ta którą udało mi się kupić, ponadto zapiął kondensator 47uF bez słowa wyjaśnienia pod jakie piny.



Przy starych op-ampach:

C05/06/15/16 - zwarte

R11/12 - usunięte

C07/08/19/20 usunięte (schemat poniżej).

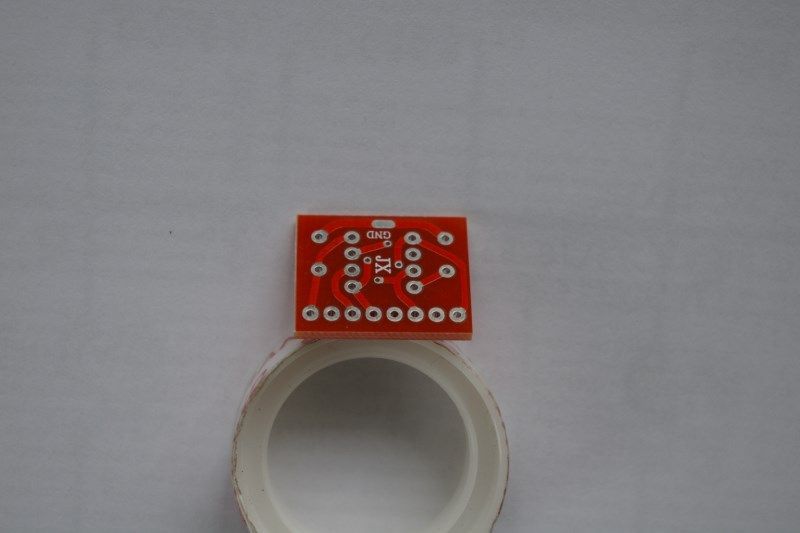

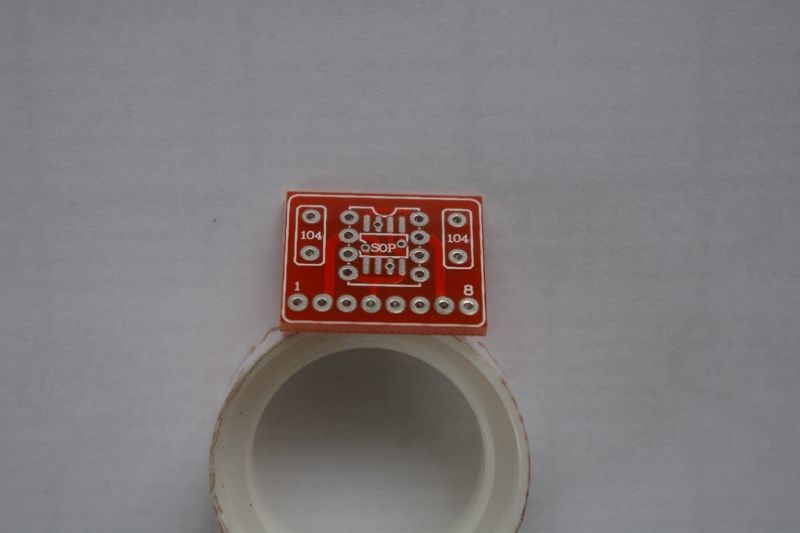

Zdjęcie zakupionych przeze mnie przejściówek DIP8 na SIP8 poniżej.



Prosiłbym o info, gdzie wpiąć te 47uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dron]

Jakieś pomysły?

[Henryk Kwinto]

Na schemacie z oryginalnymi opampami piny 4 są podłączone do masy? Tak wynika z datasheet TA7136P, a jeżeli tak jest, to elektrolit 47uF jest dołożony aby dodatkowo filtrować zasilanie tuż przy pinie opampa, spełnia podobną rolę jak C631 10uF na schemacie.
