FET-hex - świetny, tani wzmacniacz na tranzystorach MOSFET - projekt by Borys - klonujemy! :)

tomq88 · 3 Sierpnia 2013

Ja już posłuchałem dziś całości. Tak jak wczesniej pisalem - gra twardo i wyraziscie. Bardzo wyraznie slychac poszczegolne instrumenty, szarpniecia strun kontrabasu ladnie wybrzmiewaja, wokale klarowne, a wysokie bardzo zroznicowane. Koniec bajki ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Troche pradu to ciagnie w stanie jalowym - po 0,6A z kazdej polowki zasilacza.

Zasilacz Ravena - Revelacja. Nic nie brumi, a kiedyś mialem z tym spory klopot ( w tym samym confingu - z dwoma trafami, z jednym zreszta tez).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 3 Sierpnia 2013

Fajna elektrownia. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adik82 · 3 Sierpnia 2013

Fajna elektrownia. :)

To kolega chyba niewidział Jaskiniowcowego krogulca :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trafa - troszke mniejsze jak felgi od malucha.

Tu można poczytać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Yasioo · 3 Sierpnia 2013

Aleph X?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 3 Sierpnia 2013

A widziałem, piękna robota w obydwu przypadkach! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jaskiniowiec · 3 Sierpnia 2013

He he nie róbcie czasem czegoś takiego :::)))) . Musze to przerobić ale nie ma na to czasu . Przyznam że ten mój X wydzielał tyle ciepła że można by ogrzać że dwa pokoje zimą, a latem w ogóle nie da się na tym grać żeby nie przegrzać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 3 Sierpnia 2013

Dobudować obieg jakiegoś chłodziwa i grzać wodę w bojlerze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomq88 · 3 Sierpnia 2013

>>jaskiniowiec

Piękny jest, nie ruszaj ;)

bardzo ciekawy i nietypowy sposób montazu radiatorów - tranzystory do aluminiowej plytki, a do niej dopiero reszta radiatorów. Smarowales radiatory pasta termoprzewodzaca, czy to jest tak na wcisku, skręcone śrubami i juz?

Czy ja dobrze widze, 16 tranzytorów w obudowach to-220?

>>Fajna elektrownia. :)

Chyba kablownia ;) Nie wiem jeszcze jaka koncepcje obudowy zastosowac, mozna zrobic dwie, bo to jest dual mono, ale wolalbym mniej gratów na cd- postawic, wiec raczej jedna, ale wieksza. Spód z jakiegoś mdfu, fornt jakis ladniejszy, z tylu mdf (zeby latow bylo dziury na te speakony porobic), a boki i gora siatka/blacha_perforowana/kratownica.

BTW, speakony naprawde polecam, czysta przyjemnosc montazu/uzytkowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adik82 · 4 Sierpnia 2013

Czy ja dobrze widze, 16 tranzytorów w obudowach to-220?

To co widzisz to diody z zasilacza :-)

16 jest, ale fetów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na pustych radiatorach był klon accu e-550.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomq88 · 1 Września 2013

Zastanawiam się nad trafami do tego wzmacniacza. Mam 6 końcowek mocy i dwa trafa 2x20ACV, 100V. Po wyprostowaniu jałowo dają 28,9V, ale po obciażeniu 3 końcówkami mocy napięcie spada do 22V. Czy 2 trafa 2x2V, 250VA będą odpowiednie biorąc pod uwage, że w stopniu napięciowym siedzą bd139/140 (max80V CE), a napięcie w sieci mam 234V? Przyjmując max napiecie dla bd139/140 należy brac pod uwagę napięcie jałowe na zasilaczu, czy to pod obciążeniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 1 Września 2013

Czy 2 trafa 2x2V, 250VA

To chyba miało być 2 x 20V AC, 250VA, tak ? Jeśli trafa dasz większej mocy, to mniejsza rezystancja uzwojeń wtórnych będzie, więc zapewne to napięcie 28VDC bez obciążenia nie "siądzie" aż tak bardzo, gdy je obciążysz ... Tam jest normalny mostek prostowniczy i prosty filtr kondensatorowy, tak ?

Myślisz o tym, aby jeszcze większe napięcie na końcówkę dać, korzystając z tego, że te tranzystory są w stanie więcej "wytrzymać" Uce ? Trzeba by chyba jeszcze popatrzeć, jaka moc strat na tranach, jakie temperatury, oraz jakie SOA (Safe Operating Region - bezpieczny obszar pracy tranów).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomq88 · 2 Września 2013

To chyba miało być 2 x 20V AC, 250VA, tak ?

Miało być 2x25V.

Jeśli trafa dasz większej mocy, to mniejsza rezystancja uzwojeń wtórnych będzie, więc zapewne to napięcie 28VDC bez obciążenia nie "siądzie" aż tak bardzo, gdy je obciążysz ...

Pewnie tak będzie, ale troche zaskoczony jestem, że tu po obciązeniu 300mA napięcie siada o 6V! Przecież 2x0,3Ax20V=12W, a trafo ma nominalne 100W, więc to tylko 1/10 mocy. Trafo kupione w toroifach, wersja zwykla nie ekranowana. Nie wiem czy tak powinno być, czy to trafo takie liche.

Tam jest normalny mostek prostowniczy i prosty filtr kondensatorowy, tak ?

Jest mostek i filtr "pi" - 4700uF, 0,13ohma, 1000uF. Ale spadek na rezystorze to jakieś ~0,7V (mierzyłem).

Myślisz o tym, aby jeszcze większe napięcie na końcówkę dać, korzystając z tego, że te tranzystory są w stanie więcej "wytrzymać" Uce ?

Tak, zastanawiam się czy powinienem brać pod uwagę napięcie jałowe zasilacza, czy to które już "przysiądzie". Nominalnie wzmacnaicz na tych tranzystorach jest zaprojektowany pod zasilanie +-35V.

Trzeba by chyba jeszcze popatrzeć, jaka moc strat na tranach, jakie temperatury, oraz jakie SOA (Safe Operating Region - bezpieczny obszar pracy tranów).

A fakt, racja. Ale obecnie, z tymi radiatorkami z T-ownika aluminiowego nie grzeją się w sposób wyczuwalny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

borysgo2 · 19 Października 2013

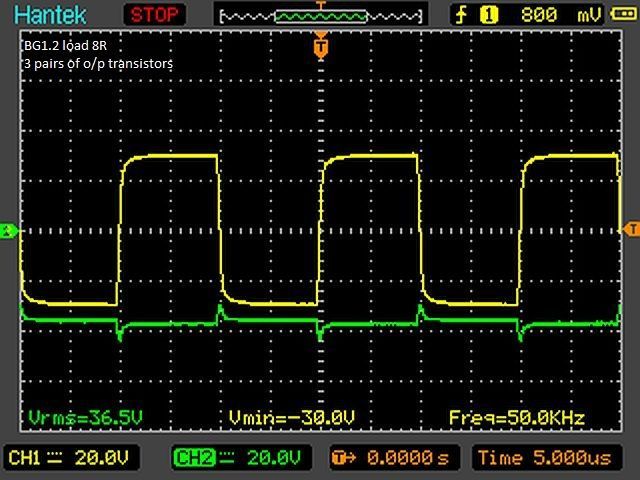

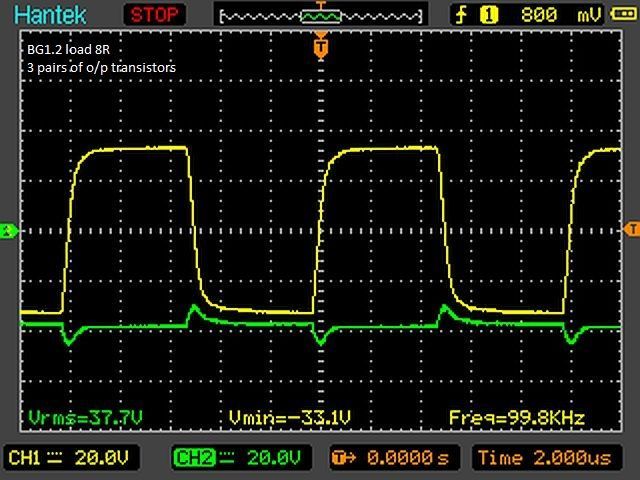

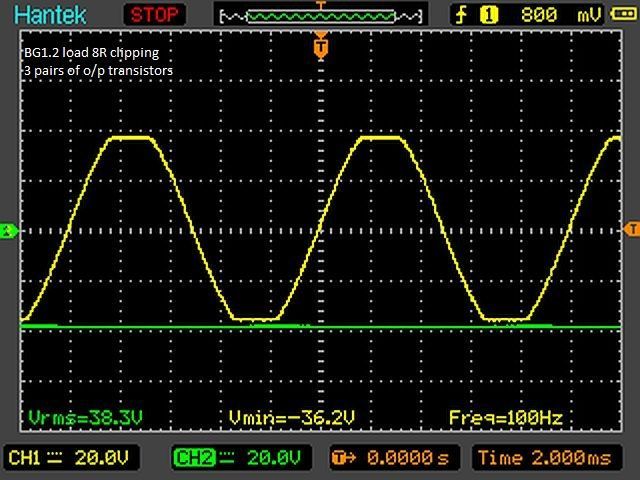

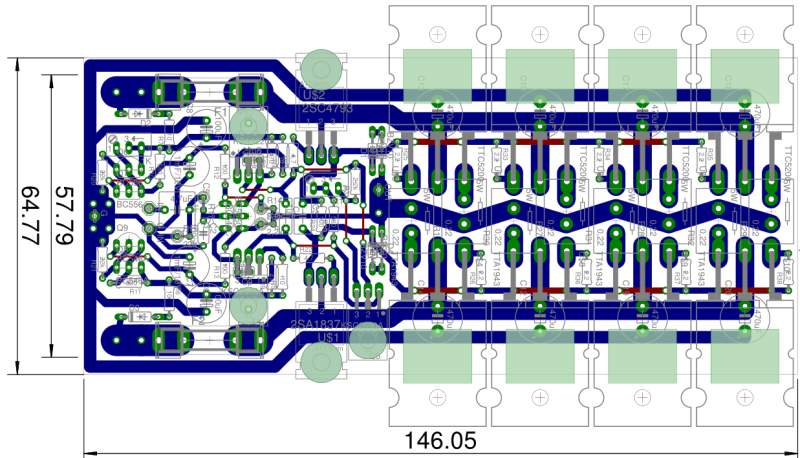

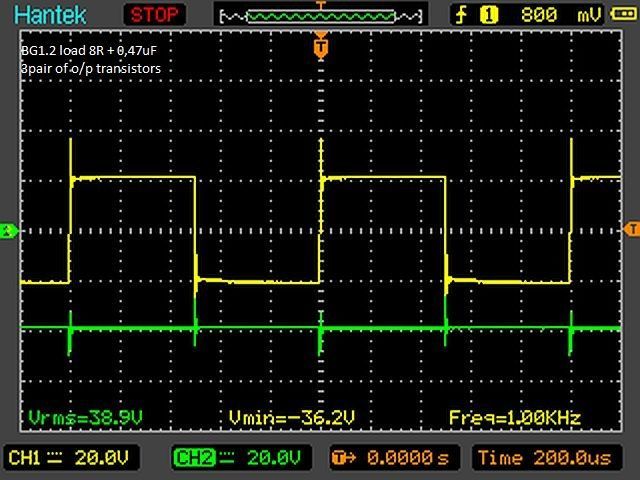

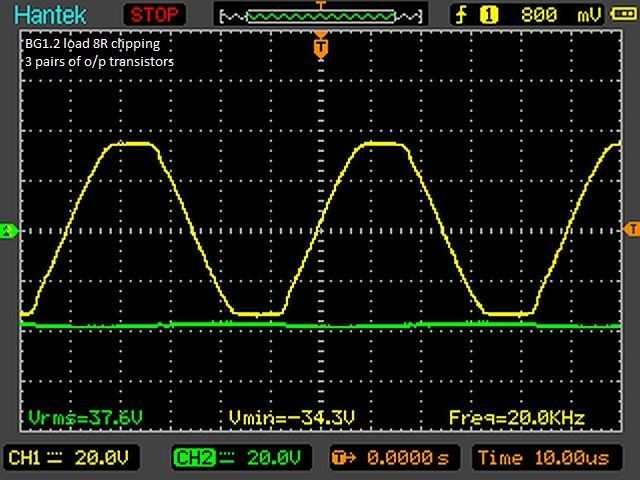

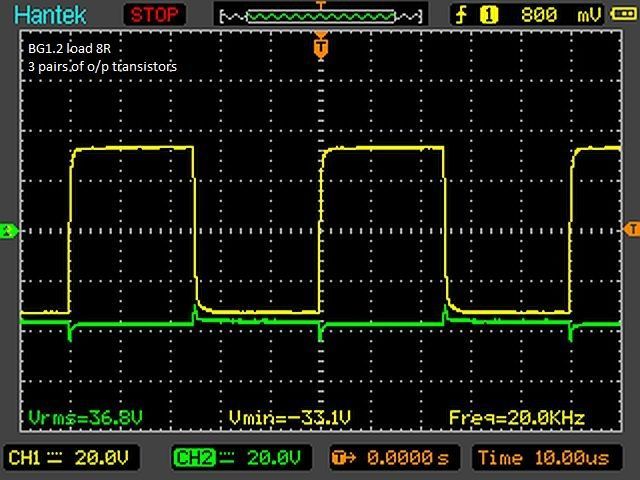

Wersja uniwersalna BJT lub mosfet na kilka par tranzystorow juz prawie jest gotowa, napiecie zasilania narazie bedzie okolo +/-55v (nie mam narazie z czego wystrugac wyzszego napiecia). Wzmacniacz miesci sie spokojnie na radiatorze o wysokosci 75mm. W przypadku zapotrzebowania na montaz na nizszym radiatorze mozna obciac mase w kolo pcb (razem z kondensatorami przy kolektorach) i dac irfp (jescze nie testowane) w stopien koncowy, szerokosc zmniejszy sie do okolo 60-65mm.
