Tak, sama nazwa przeciez "logicznie" wskazuje, czy wszystkie sciany (poziome i pionowe -> bi-radial) czy tylko poziome (-> radial) nie sa plaskie

14 minut temu, Lok napisał:

A ja mam pytanie co waszym zdaniem lepiej się sprawdzi  w układzie dwudrożnym z 12 calowym basem i 1 calowym driverem.

Tuba Tractrix 350 czy tuba A-480 yuichi ?

Do tego mam zwrotnicę cyfrową. Pomieszczenie ok 22m2. Jak na razie najlepiej gra mi ta tuba yuichi. Na pomiarach równiej wypada yuichi.

Jak na razie mam małe doświadczenie w ustawianiu konfiguracji. Może gdzieś popełniam błąd i nie potrafię dokładnie ułożyć konstrukcji.

Jakie są wasze doświadczenia. Jakie wasze rekomendacje. Może jakieś podpowiedzi jak to ułożyć ?

To nie nie jest kwestia tego co sie sprawdzi, tylko jakiego typu brzmienie lubisz, Kazdy typ (Tractrix, Youichi, JLCM, segmentowe,....)  brzmi inaczej.



wazna jest wlasciwa czesotliwosc podzialu w zaleznosci od wielkosci tuby.

Jaki masz ten przetwornik 1", jaka jest czestotliwosc podzialu i jakiej wielkosci tuby (srednica/szerokosc frontu tuby)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2019 przez xajas

[jacek_zagaja]

8 minut temu, xajas napisał:

Tak, sama nazwa przeciez "logicznie" wskazuje, czy wszystkie sciany (poziome i pionowe -> bi-radial) czy tylko poziome (-> radial) nie sa plaskie

Tak też myślałem zanim zacząłem rysować te tuby dla Dona.



14 minut temu, Lok napisał:

A ja mam pytanie co waszym zdaniem lepiej się sprawdzi  w układzie dwudrożnym z 12 calowym basem i 1 calowym driverem.

Tuba Tractrix 350 czy tuba A-480 yuichi ?

Do tego mam zwrotnicę cyfrową. Pomieszczenie ok 22m2. Jak na razie najlepiej gra mi ta tuba yuichi. Na pomiarach równiej wypada yuichi.

Jak na razie mam małe doświadczenie w ustawianiu konfiguracji. Może gdzieś popełniam błąd i nie potrafię dokładnie ułożyć konstrukcji.

Jakie są wasze doświadczenia. Jakie wasze rekomendacje. Może jakieś podpowiedzi jak to ułożyć ?

Obstawiam Tractrix. Latwa zwrotnica, maly, 350Hz nie bedzie megafonu. Mozesz zrobic Tractrix w postaci prostokatnej jak K402. Dlaczego nie Yuichi - nienaturalny profil, silna dyfrakcja w poblizu wlotu. Ale skoro dobrze sie takie sprzedaja?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

35 minut temu, jacek_zagaja napisał:

Obstawiam Tractrix. Latwa zwrotnica, maly, 350Hz nie bedzie megafonu.

na 350Hz potrzebujesz minimum 70cm srednicy i 2" przetwornik ;-)

Zwrotnice juz ma (cyfrowa)

Yuichi nie tylko sie dobrze sprzedaje. Najlepiej brzmiace glosniki jakie w moim zyciu slyszalem byly oparte o te tuby

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Te tez sa niezle ;-)







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2019 przez xajas

[Lok]

Tractrix to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podział aktualnie mam 1,2 KHz.
Glosnik bms 4550. Mam jeszcze do przetestowania rcf 350 jedno calowy.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Yuichi a480 to tuba od 900hz. Ja mam teraz 1.2khz. Yuichi jest o szerokości ok 40cm.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Yuichi a480 to tuba od 900hz. Ja mam teraz 1.2khz. Yuichi jest o szerokości ok 40cm.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Ciekawe ?

W aktualnym zestawie glosnikowym uzywam dokladnie ten sam przetwornik (BMS4550) w CD falowodzie SEOS-15 w kombinacji z 12“ srednioniskotonowym. Takze z podzialem przy 1150Hz.

Ale planuje zbudowac nastepne zestawy oparte o Yuichi (70cm, kopia Kinoshitow), tak ze jestem ciekaw, co ci sie w twoich Yuichi lepiej podobalo. Czy mozesz przytoczyc te wspomniane pomiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2019 przez xajas

[Lok]

Aktualnie mam założona tube tractrixa z głośnikiem rcf. Postaram się w najbliższym czasie wrzucić pomiar. Później jak zamienię głośniki to wrzucę pomiar z Yuichi.
Yuichi podoba mi się przestrzeń. Super wokale bardzo naturalne. Barwa. Może nie ma dynamiki tractrixa.
To są moje spostrzeżenia na podstawie moich ustawień. Może ktoś potrafi je lepiej ułożyć.

Ustawienie szerokość do środka głośników 2,5m. Odległość od słuchacza 3-3,5m.
Może za małe mam pomieszczenie na tractrixa.
Mam jeszcze tube jbl 2380 z głośnikiem 2446 tylko ze to już dwucalowy glosnik.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Aktualnie mam założona tube tractrixa z głośnikiem rcf. Postaram się w najbliższym czasie wrzucić pomiar. Później jak zamienię głośniki to wrzucę pomiar z Yuichi.
Yuichi podoba mi się przestrzeń. Super wokale bardzo naturalne. Barwa. Może nie ma dynamiki tractrixa.
To są moje spostrzeżenia na podstawie moich ustawień. Może ktoś potrafi je lepiej ułożyć.

Ustawienie szerokość do środka głośników 2,5m. Odległość od słuchacza 3-3,5m.
Może za małe mam pomieszczenie na tractrixa.
Mam jeszcze tube jbl 2380 z głośnikiem 2446 tylko ze to już dwucalowy glosnik.


Wysłane z iPhone za pomocą Tapatalk

Aktualnie mam założona tube tractrixa z głośnikiem rcf. Postaram się w najbliższym czasie wrzucić pomiar. Później jak zamienię głośniki to wrzucę pomiar z Yuichi.
Yuichi podoba mi się przestrzeń. Super wokale bardzo naturalne. Barwa. Może nie ma dynamiki tractrixa.
To są moje spostrzeżenia na podstawie moich ustawień. Może ktoś potrafi je lepiej ułożyć.

Ustawienie szerokość do środka głośników 2,5m. Odległość od słuchacza 3-3,5m.
Może za małe mam pomieszczenie na tractrixa.
Mam jeszcze tube jbl 2380 z głośnikiem 2446 tylko ze to już dwucalowy glosnik.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Który RCF? Zamieść kilka kątów i impedancję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Glosnik to rcf nd350.


Wysłane z iPhone za pomocą Tapatalk

Glosnik to rcf nd350.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ivan Nikitin]

Ktorego Tanoya?

Tannoy VQ owszem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ivan Nikitin]

13 godzin temu, Lok napisał:

Yuichi podoba mi się przestrzeń. Super wokale bardzo naturalne. Barwa. Może nie ma dynamiki tractrixa.

Jak z górą pasma? Czy jest na co narzekać? Za wąsko?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

15 godzin temu, Lok napisał:

Yuichi podoba mi się przestrzeń. Super wokale bardzo naturalne. Barwa. Może nie ma dynamiki tractrixa.
To są moje spostrzeżenia na podstawie moich ustawień. Może ktoś potrafi je lepiej ułożyć.

Myślę, że dużo zależy od elektroniki jaka jest podłączona i oczywiście nagrań. Sam słucham na tractrix'ach i jeśli chodzi o przestrzeń to nie zauważam braków. Doskonale różnicuje echa nawet na poszczególnych ścieżkach nagrań oddając realne wielkości pomieszczeń w których były nagrane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez Seyv

[Lok]

Godzinę temu, Ivan Nikitin napisał:

Jak z górą pasma? Czy jest na co narzekać? Za wąsko?

Góra pasma bardzo dobra. Na pomiarach charakterystyka wypada równiej od Tractrixa. Przestrzeń bardzo fajna. Wokale super.

Przykłady z netu charakterystyk Yuichi i Tractrix.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

12 minut temu, Seyv napisał:

Myślę, że dużo zależy od elektroniki jaka jest podłączona i oczywiście nagrań. Sam słucham na tractrix'ach i jeśli chodzi o przestrzeń to nie zauważam braków. Doskonale różnicuje echa nawet na poszczególnych ścieżkach nagrań oddając realne wielkości pomieszczeń w których były nagrane.

Tutaj się zgodzę. Taki Tractrix bardzo różnicuje charakterystykę nagrań, nic nie uśrednia. Jeżeli wokalista nagrywa bardzo blisko mikrofonu to to dokładnie słychać. Wtedy dźwięk jest powiększony. Nie mam wrażenia w innych nagraniach że tuba powiększa. Jak jest nagranie z kościoła to słychać że to kościół. Jest też bardzo dobra przestrzeń w tył. Jeżeli na na graniu dźwięk nie jest nagrany do przodu czy wypchany to tego nie ma.

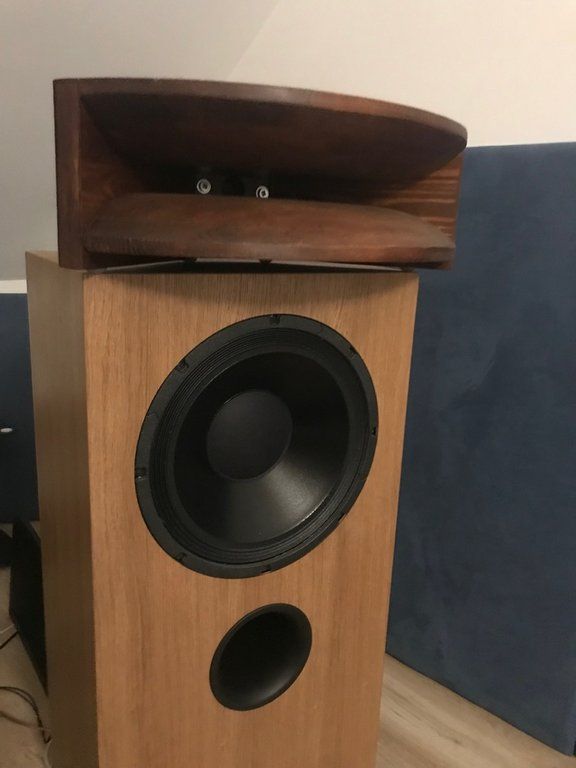

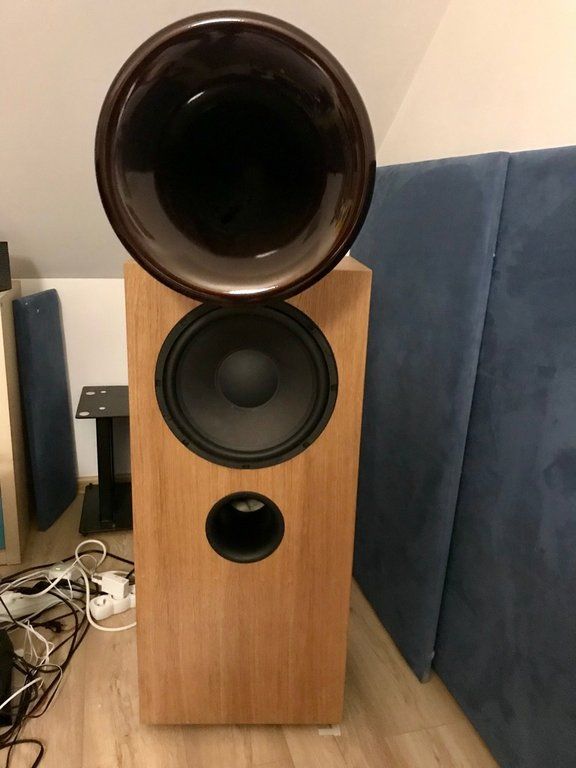

Jeszcze robocze zdjęcia.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Godzinę temu, Lok napisał:

Przykłady z netu charakterystyk Yuichi i Tractrix

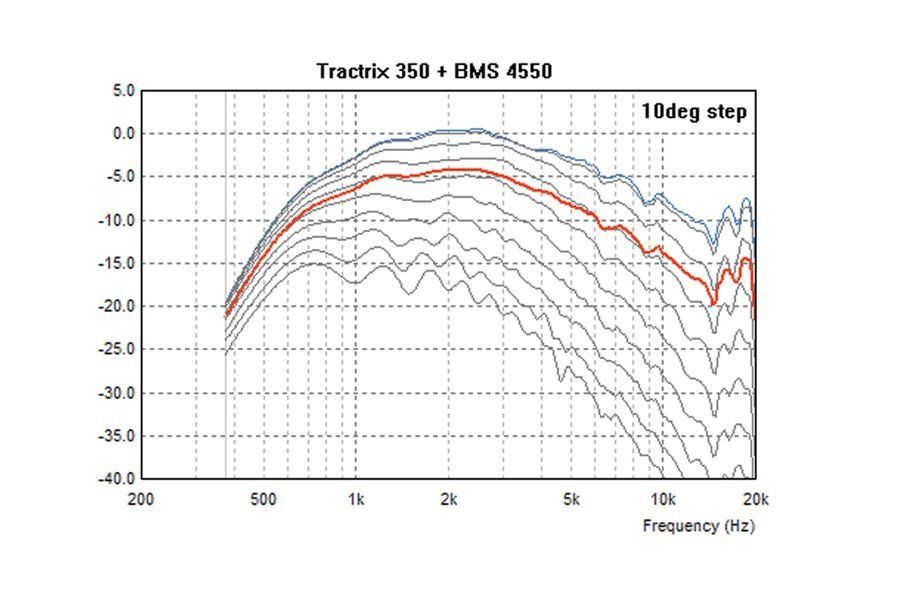

Jeśli chodzi o tractrixa z BMS 4550 to w moich pomiarach szedł równo do 12 kHz (tuba mojego projektu i wykonania na modelu tractrix). Choć dobrze jest dołożyć jakiś super tweeter od tych 9-10 khz.

1 godzinę temu, Lok napisał:

Taki Tractrix bardzo różnicuje charakterystykę nagrań, nic nie uśrednia. Jeżeli wokalista nagrywa bardzo blisko mikrofonu to to dokładnie słychać. Wtedy dźwięk jest powiększony. Nie mam wrażenia w innych nagraniach że tuba powiększa. Jak jest nagranie z kościoła to słychać że to kościół. Jest też bardzo dobra przestrzeń w tył. Jeżeli na na graniu dźwięk nie jest nagrany do przodu czy wypchany to tego nie ma.

Bardzo dobrze to opisałeś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Ciekawe.

w ten z internetu zacytowany plaski przebieg Yuichi  (bez kerkcji) nie wierze, bo widze, ze wszyscy mamy te samy problemy z dosc znacznym spadkiem pasma powyzej 12kHz i naglym pdskokiem w okolicach 20kHz. Jest to dla mnie indykator ze w planowanym nastepnym projekcie, niezaleznie od tego czy zdecyduje sie na rozwiazanie oparte o Yuichi czy o Tractrix, w kazdym wypadku powinienem zaplanowac dodatkowy Supertweeter jak np. Visaton TL 16 H albo Fostex FF 96 H

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Ten z internetu Yuichi to z driwerem tad td-2001.

Jako super tweeter bardzo często można zauważyć jbl 2405. A czy ktoś zna stosował zbliżony zamiennik Głośnik Beyma CP-21/F

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ivan Nikitin]

40 minut temu, xajas napisał:

Jest to dla mnie indykator ze w planowanym nastepnym projekcie, niezaleznie od tego czy zdecyduje sie na rozwiazanie oparte o Yuichi czy o Tractrix, w kazdym wypadku powinienem zaplanowac dodatkowy Supertweeter jak np. Visaton TL 16 H albo Fostex FF 96 H

Jak zintegrować supertweeter z główną tubą, gdy mamy odległość centrum ok. 30 cm a częstotliwość podziału 10000+ ? Przy poruszaniu się po pokoju będzie słychać, że super tweeter "żyje własnym życiem". Raczej liczyłbym na korekcję do poziomu -10dB z wykresów powyżej albo na CD horn.

Mam RCF HF950. Ten horn nie ma wyrażniego spadku przy 12KHz bo jest hornem dyfrakcyjnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na wykresie jeden kanał, ok 20-30 stopni wprawo od osi głównej, w pokoju, 2.7m odległości. Niestety jest strasznie brzydki z zewnątrz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez Ivan Nikitin

[xajas]

przy 10.000Hz to lambda=2,9cm. Kazdy najmniejszy  ruch glowy o milimetry powoduje takie same problemy jak chodzenie po pokoju ?

tak ze niejestem pewny czy ten argument/problem jest uzasadniony.

CD Horn nie rozwiazuje problemu, w tej chwili mam taki CD Horn



korekcje odleglosci SOS planowalem dokonac za pomoca DSP (aktywne zwrotnice)



Twoja konstrukcja przypomina mi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez xajas

[Lok]

A co to za basowy system, że basowce otwarte promieniują do tyłu ?

Czy używasz zwrotnicy cyfrowej. Czy korygujesz przebieg pasma ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

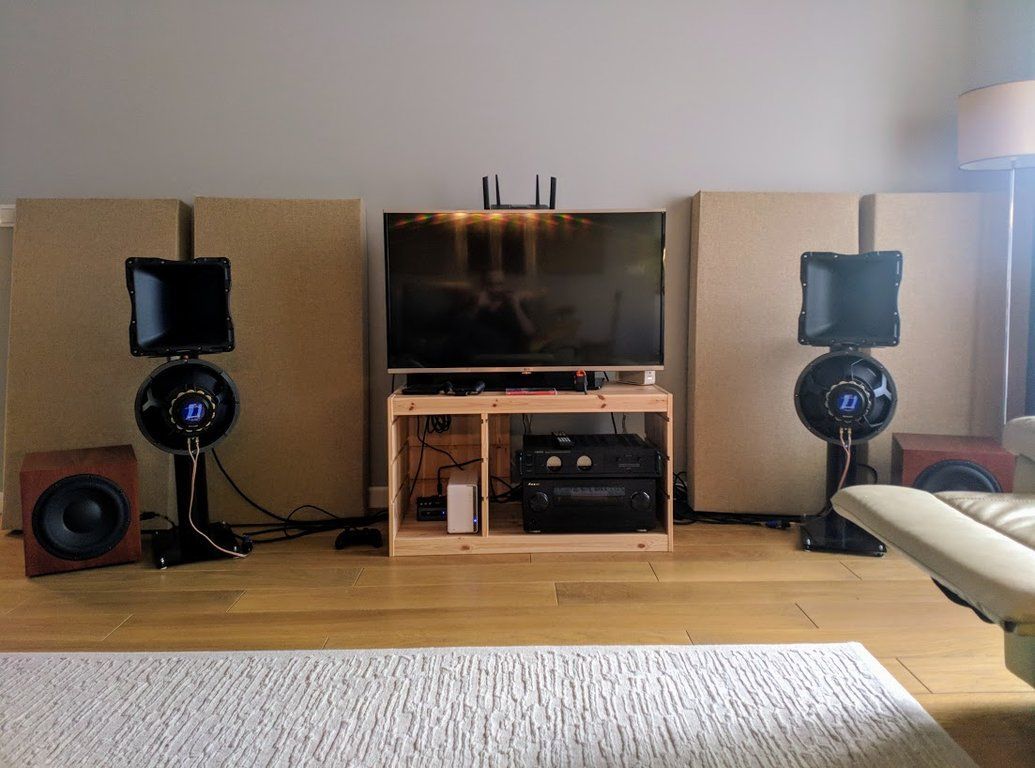

Open Baffle

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

8 minut temu, xajas napisał:

Open Baffle

Ok ale to powinna być chyba deska i grać w przód ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Kierunek nie odgrywa roli.

jest wiele koncepcj, z deska i bez, W-Fame, H-Frame, U-Frame,...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ivan Nikitin]

9 minut temu, xajas napisał:

Twoja konstrukcja przypomina mi

Musi) ale na razie wygląda że jeden midbas mi starczy i obrócę go. Skrzynki jeszcze w trakcie budowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

6 minut temu, xajas napisał:

Kierunek nie odgrywa roli.

Pod warunkiem mocno otwartego kosza. Np Beyma 8p300 nie da się zamontować tyłem

21 minut temu, Lok napisał:

Czy używasz zwrotnicy cyfrowej. Czy korygujesz przebieg pasma ?

Tak, z cyfrowej. Equalizer APO, przerobiony na 64 bity, kręci się na małym komputerze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

54 minuty temu, Lok napisał:

Jako super tweeter bardzo często można zauważyć jbl 2405. A czy ktoś zna stosował zbliżony zamiennik Głośnik Beyma CP-21/F

U mnie gra ten głosnik w dwóch konstrukcjach. Nie jest on wybitnie liniowy i nie sięga zbyt wysoko, jednak jeśli puści się go od 8 kHz gra szczegółowo, naturalnie i różnorodnie a co najważniejsze bez sybilantów i szeleszczenia (co wg mnie jest największą wadą np. Visatona TL 16 - dyskwalifikującą ten głośnik w moich uszach). Szeroki zakres promieniowania też robi swoje. Przy dobrym zgraniu zwrotnic można uzyskać całkiem równe pasmo do 45 st od osi co niweluje dużą wadę tractrixa.

44 minuty temu, Ivan Nikitin napisał:

Jak zintegrować supertweeter z główną tubą, gdy mamy odległość centrum ok. 30 cm a częstotliwość podziału 10000+ ? Przy poruszaniu się po pokoju będzie słychać, że super tweeter "żyje własnym życiem". Raczej liczyłbym na korekcję do poziomu -10dB z wykresów powyżej albo na CD horn.

Dołożenie supertweetera bez odfiltrowania tuby zawsze będzie powodować różnice w brzmieniu obydwu dla mnie nie akceptowalną. Jeśli zgrasz centra akustyczne +/- 1 cm nie powinno być źle. Trzeba tylko konstrukcje tak przemyśleć by mieć możliwość korekcji i ustawiać najlepiej wg pomiarów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ivan Nikitin]

38 minut temu, xajas napisał:

w tej chwili mam taki CD Horn

Jak on jest na Twój gust w porównaniu do hornu bez dyfrakcji? N.p. w porównaniu z tractrixem.

40 minut temu, xajas napisał:

przy 10.000Hz to lambda=2,9cm.

ale odległość centrum supertweetera od centrum tuby jest większa. Nie będzie lokalizował się supertweeter?

Na poprzednich kolumnach próbowałem podział 1500, 2000 i 2500 pomiędzy 8'' a 1.3'' tweeterem. Tylko podział przy 1500 był akceptowalny. Nawet niżej chciałbym ale tweeter nie dawał rady.

4 minuty temu, Seyv napisał:

Jeśli zgrasz centra akustyczne +/- 1 cm nie powinno być źle.

W jaki sposób można zgrać centra akustyczne tuby i supertweetera +- 1cm? Przecież tuba ma szerokość 30cm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez Ivan Nikitin

[Seyv]

7 minut temu, Ivan Nikitin napisał:

W jaki sposób można zgrać centra akustyczne tuby i supertweetera +- 1cm? Przecież tuba ma szerokość 30cm.

Każdy głośnik ma jakąś szerokość co nie przeszkadza ich zgrać w płaszczyźnie pionowej.

Poniżej BMS 4550 i Beyma CP21 z podziałem na 8 kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

4 godziny temu, Seyv napisał:

U mnie gra ten głosnik w dwóch konstrukcjach. Nie jest on wybitnie liniowy i nie sięga zbyt wysoko, jednak jeśli puści się go od 8 kHz gra szczegółowo, naturalnie i różnorodnie a co najważniejsze bez sybilantów i szeleszczenia (co wg mnie jest największą wadą np. Visatona TL 16 - dyskwalifikującą ten głośnik w moich uszach). Szeroki zakres promieniowania też robi swoje. Przy dobrym zgraniu zwrotnic można uzyskać całkiem równe pasmo do 45 st od osi co niweluje dużą wadę tractrixa.

Dołożenie supertweetera bez odfiltrowania tuby zawsze będzie powodować różnice w brzmieniu obydwu dla mnie nie akceptowalną. Jeśli zgrasz centra akustyczne +/- 1 cm nie powinno być źle. Trzeba tylko konstrukcje tak przemyśleć by mieć możliwość korekcji i ustawiać najlepiej wg pomiarów.

Kilka wypowiedzi nie rozumiem.

Sybilanty sa w zakresie 5-7kHz. Te wspomniane Supertweetery  (jak sam piszesz) graja od 8kHz, czyli powyzej sybilantow. Wiec co ma to jedno z drugim wspolnego?

Jednym z wazniejszych celow przy konstruowaniu glosnikow jest proba zgrania rownomierngo kata promieniowania (nie jestem pewny Polskiej nazwy) wszystkich torow/przetwornikow (haslo constant directivity). Jaki jest sens naglego rozszerzanie promieniowania powyzej tractixow, ktore dzialaja /. skupija dzwiek „jak laser“? Jak to ma je korygowac?

Takie rozszerzenia kata promieniowania w pewnych zakresach czestotliwosci powaduje waskopasmowe podwyzszenie bocznyh odbic ii prowadzi do pdkolorowania w tym zakresie.

Jak za pomoca zgrania zwrotnic wplywasz na kat promieniowania? Co zgrywasz w tych zwrotnicach?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez xajas

[xajas]

4 godziny temu, Ivan Nikitin napisał:

W jaki sposób można zgrać centra akustyczne tuby i supertweetera +- 1cm? Przecież tuba ma szerokość 30cm.

Zgrac mozna „glebokosc“ ale  nie „szerokosc“. Ale to jest moim zdaniem malo krytyczne, poniewaz te ekstremalnie wyskie czestotliwosci w porownaniiu z nizszymi sa raczej trudne do zlokalizowania.

Poza tym, ze wzgledu na ich wielkosc, latwo je umiescic w poblizu srednio/wysokotonowcow. Zobacz zalaczone przyklady.

BTW.Te dwa zestawy to moj wielki dylemat: na ktore sie zdecydowac, Tractrix/JLMC czy Yuichi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2019 przez xajas
