    bikerbo Entuzjasta

    bikerbo

    Opublikowano
    Opublikowano

    Jeżeli nie wiesz nawet o czym piszesz , to odpuść sobie bezproduktywne klepanie w klawiaturę ? :):

    Ty twoją odpowiedzią jeszcze mniej wniosłeś to się nie odzywaj...



    A jeśli Ty wiesz o czym kolega pisze to może nas oświeć?Ja jestem zaciekawiony



    Cytuję z diyaudio:

    "Na tej pierwszej cewce możecie zaoszczędzić ;) bo Irek miał rację i się będzie nasycać . Zasięgnąłem wiedzy i języka w tym temacie jakiś czas temu :) Chociaż zanim się nasyci to coś tam będzie działać ;)"

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kolmen Entuzjasta

    kolmen

    Opublikowano
    Opublikowano

    Jak jesteś purystą zasilania to przemyśl kondycjoner. Ale nie wynalazki audiofilskie, w których bywają gorsze bebechy niż to co powyżej zaproponowałeś.



    Może zaproponujesz jakiś konkretny projekt ? :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    LuSzTi Poszukiwacz

    LuSzTi

    Opublikowano
    Opublikowano

    Rdzeń pierwszego dławika nasyca się dość szybko, więc przestaje działać jako filtr.

    Ale w zasadzie patrząc po przekrojach użytych przewodów to i tak w zasadzie jest to filtr bardziej do DACa, CD itp a nie do końcówek mocy :) A wtedy się nie nasyci i będzie działał :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Asustor AS-5002T z MPD + Amanero + AD1865 .3lite DAC + Autorskie PRE + Monobloki Ravlus Amplifilo + kolumny Tatami Audio Hudba

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Proponuję podać typ rdzenia, którego dotyczy problem. Podać jego parametry (B, H,...) i określić dopuszczalne I * n...

    Wówczas będzie wiadomo dla jakich mocy ile uzwojeń stosować.

    A tak, ktoś coś powiedział ale nie wiadomo o co chodzi...



    Przekroje przewodów nie mają wielkiego znaczenia. To nie uzwojenie położone głęboko w trafie. Tu przyjmuje się znacznie większe gęstości prądu. A i spadki napięcia na R uzwojenia są znikome.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Jak już składanie od początku DC blockera to może zastanówcie się nad trafem 1:1. Ja właśnie ide w tym kierunku.



    Jakie trafo przewidujesz do swojej konstrukcji ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Może zaproponujesz jakiś konkretny projekt ? :)

    A przeglądałeś moje watki o zasadach ekranowania i ekranowaniu el-stat transformatora?

    Jedynie słuszna droga to po pierwsze jeden solidny transformator dla całego naszego systemu. Transformator, oczywiście o dobrym (szczelnym) ekranie elektrostatycznym między uzwojeniem pierwotnym i wtórnym.

    Diabeł tkwi w szczegółach. Ale to początek.



    Jeśli system składa się z jakichś źródeł i końcówki, to trafo musi mieć sumaryczną moc z zapasem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    szy_a Poszukiwacz

    szy_a

    Opublikowano
    Opublikowano (edytowane)

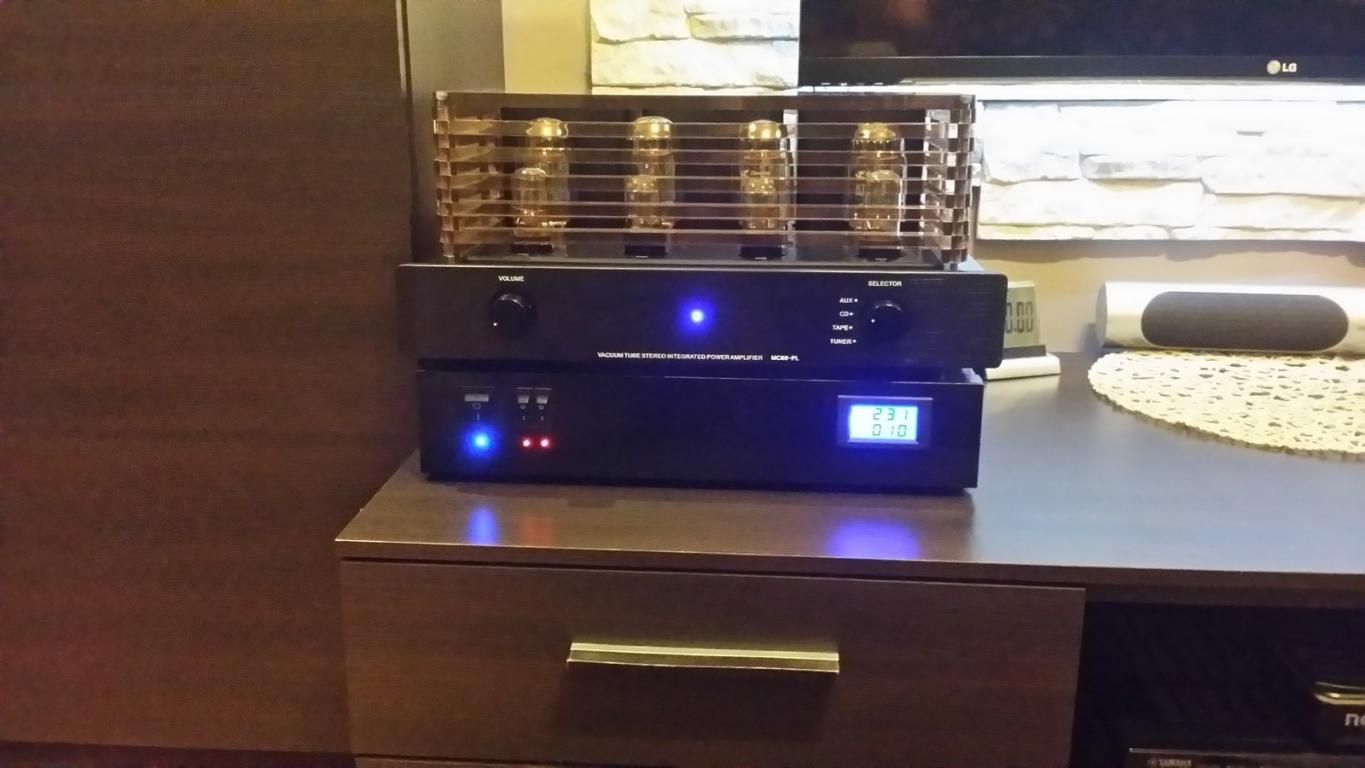

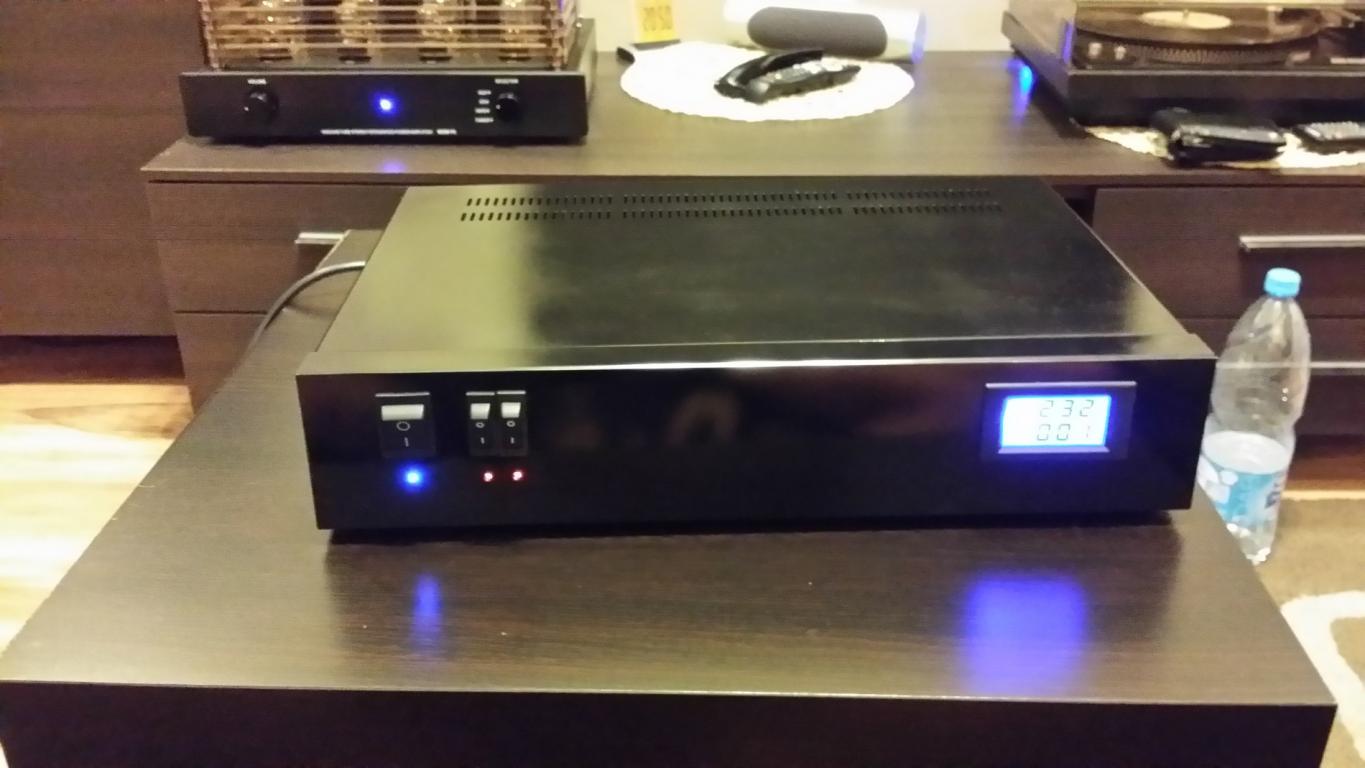

    No to ja się pochwalę - zrobiłem upgrade swojego blockera. Uzupełniłem o trafo 230/230 poprzedzone RFI i blockerem a na drugim wyjściu zasilanie RFI z blockerem lub po przelaczeniu sam blocker. Dodatkowo dwa akumulatory do zasilania przetwornika cyfrowo - cyfrowego i daca a tak to wyglada.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez szy_a
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    szy_a Poszukiwacz

    szy_a

    Opublikowano
    Opublikowano (edytowane)

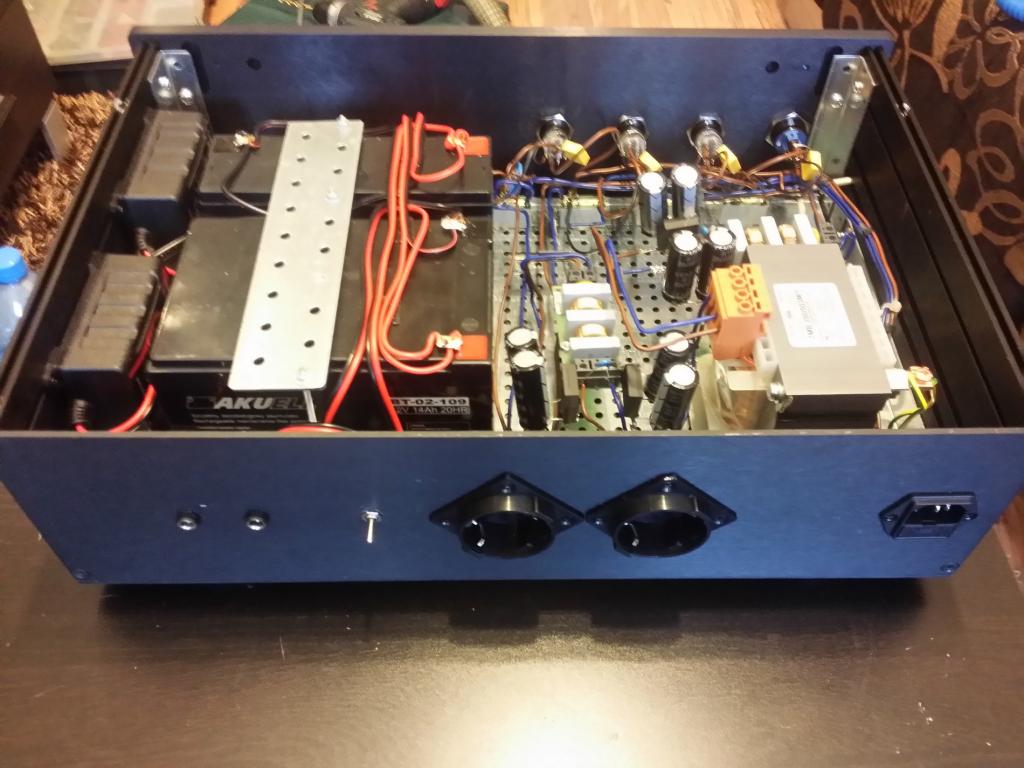

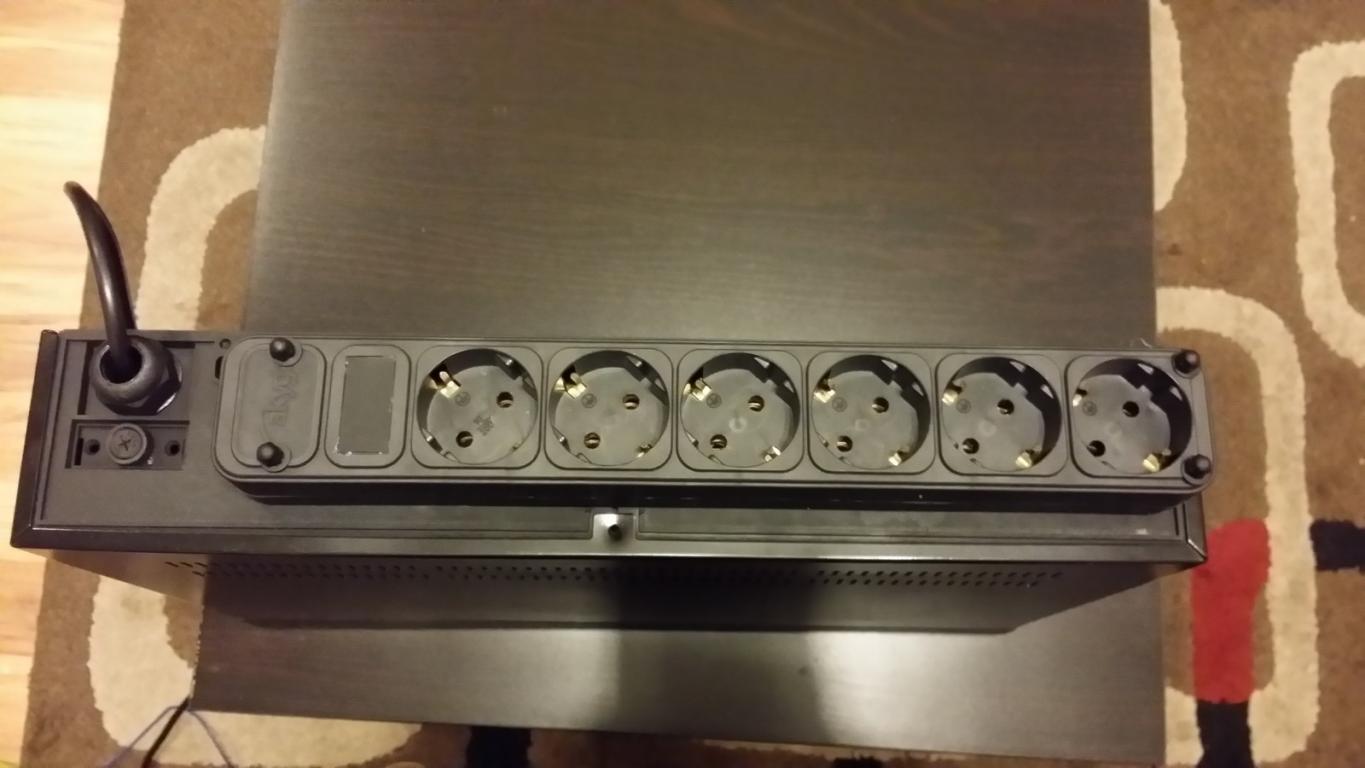

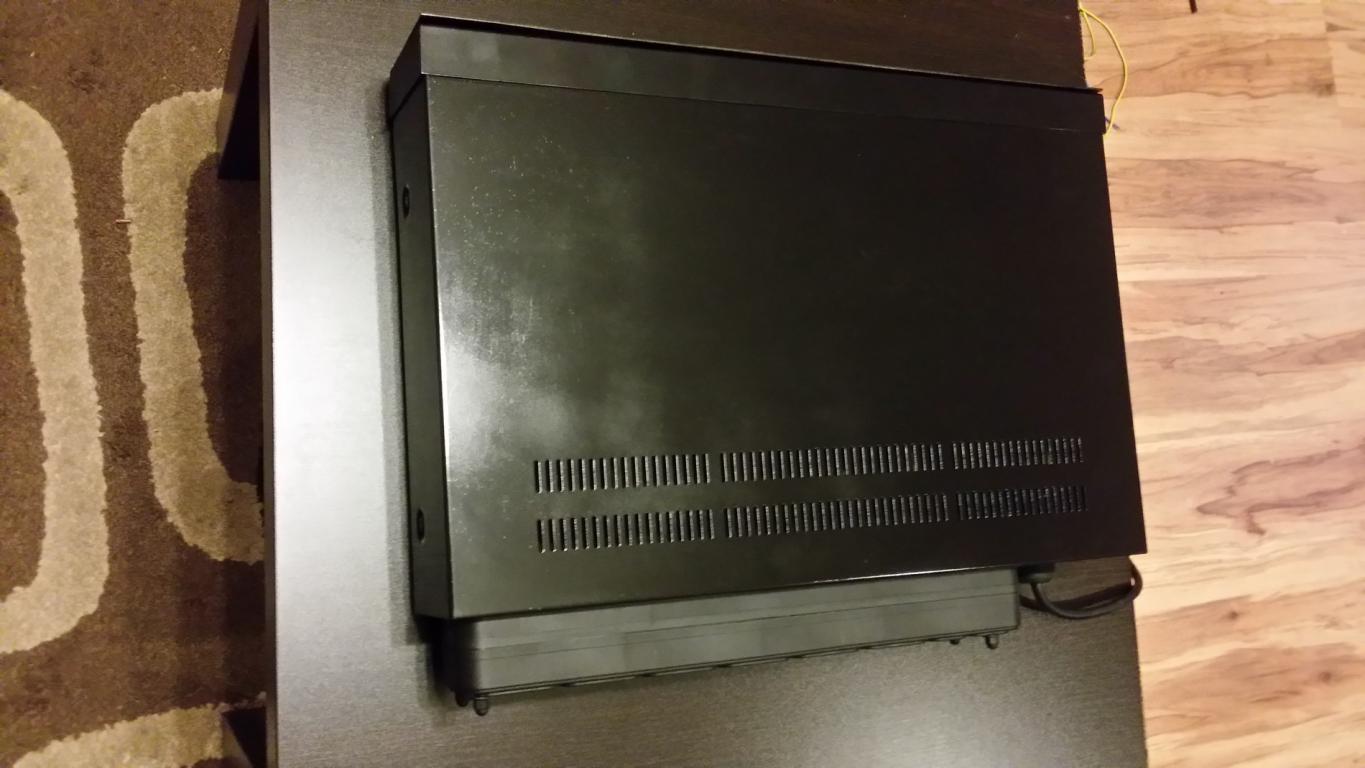

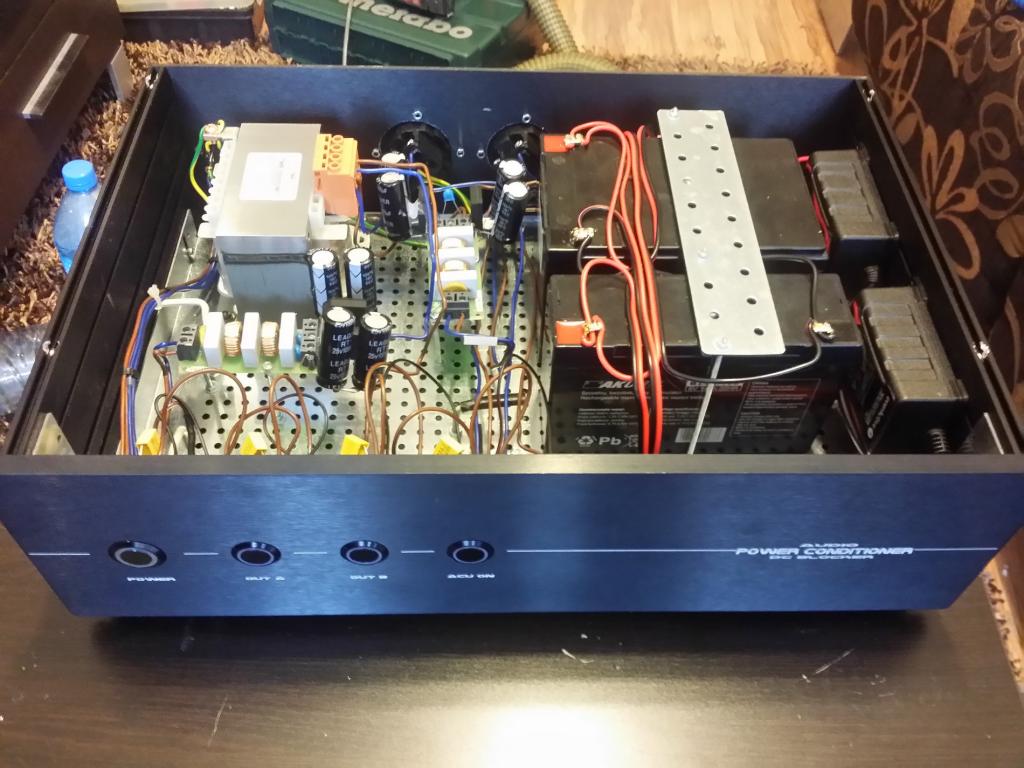

    sorka za jakość zdjęć - wnętrze



    mam też do sprzedania starą obudowę którą zrobiłem do poprzedniego dc blockera jeśli ktoś jest zainteresowany to na priv - posiada główny włącznik plus dwa na dwie sekcje listwy z gniazdami schuko. dodatkowo posiada miernik napięcia i poboru prądu. nie jest najwyższych lotów ale może komuś się przyda

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez szy_a
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Mocne akumulatory.

    Ładujesz w określonych momentach sam (jak spadnie napięcie), czy może myślisz o jakiejś automatyce?

    Domyślam się, że nie są non stop doładowywane...?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    szy_a Poszukiwacz

    szy_a

    Opublikowano
    Opublikowano (edytowane)

    Akumulatory lądują się jak jest wyłączony przycisk acu na stałe ładowarkami. W momencie kiedy włączam zasilanie przetworników ładowarki zostają odłączone.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez szy_a
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano (edytowane)

    W przyszłym tygodniu będę rozsyłał płytki. Dokumentacje do DC blocker'a oraz filtra wraz ze sposobem nawinięcia cewek (nazwa pliku to symbol cewki).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez pkrecz
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Większość płytek rozesłana. Jak otrzymacie przesyłki to proszę o potwierdzenie na PW, żeby nie zaśmiecać wątku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

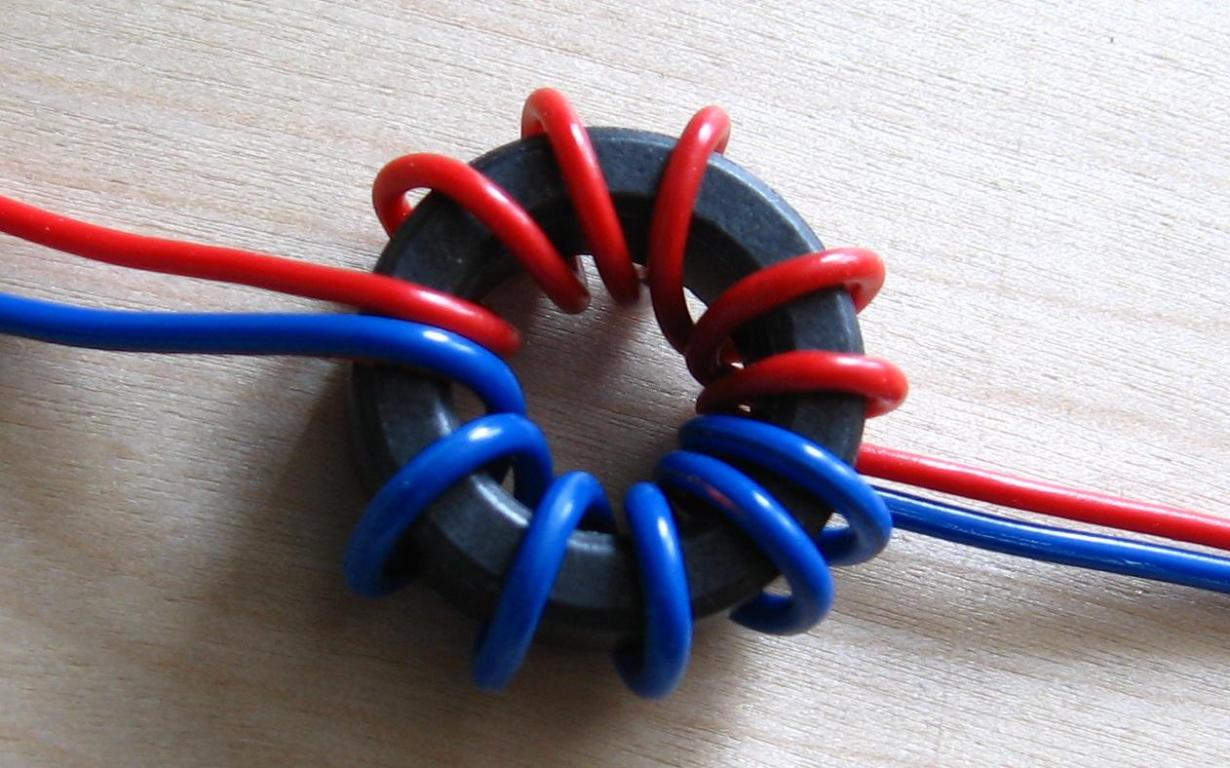

    Ja zastosowałem takie:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    Teddy_2012 Poszukiwacz

    Teddy_2012

    Opublikowano
    Opublikowano

    :)

    witam ,

    może sie komus się przyda - kondensator NIPPON seria KMQ 10000uF/25V w cenie 5zł/szt

    Pozdrawiam,

    TAd

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    DelphiX Współtwórca

    DelphiX

    Opublikowano
    Opublikowano

    Panowie jakieś płytki PCB by się dla mnie nie znalazły? - trochę późno znalazłem ten ciekawy wątek :)

    pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MARER Kompan

    MARER

    Opublikowano
    Opublikowano

    Panowie jakieś płytki PCB by się dla mnie nie znalazły? - trochę późno znalazłem ten ciekawy wątek :)

    pozdrawiam





    2 sztuki mogę odstąpić ...zamówiłem 4 szt, a nie zauważyłem, że 2 szt. leżą w " leżakowni "

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    Pygar Entuzjasta

    Pygar

    Opublikowano
    Opublikowano

    Można tylko to zależy od mocy jaką pobierają wszystkie źródła wpięte do listwy.

    W przypadku prądożernych końcówek mocy, trzeba mieć "mocniejszy" DC-Blocker tylko dla końcówki, a drugi dla reszty urządzeń.



    Przeważnie wzmacniacze grają najlepiej wpięte bezpośrednio do sieci, do dobrego gniazdka.



    Pozdrawiam

    Pygar

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    Trzeba pamietać, zę uzyte elementy mają swoje graniczne parametry, których nie powieno się przekraczać. Chodzi głównie o mozliwości prądowe oporników, kondensatorów i diód stosowanych w układzie soft startu. W momencie włączenia zasilania na pojedyńczym trafie o. 200W impusl poboru prądu jest wielkosci kilku amperów. Przy kilku urządzeniach podłączonych równolegle będzie on większy. Taki prąd muszą wytrzymać elementy DC blokera.

    Tutaj są obrazowe przykłady pomiarów dla podobnego DC blokera:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
