Zasilacz symetryczny do małych wzmacniaczy.Schemat/PCB


Kopczas

Recommended Posts

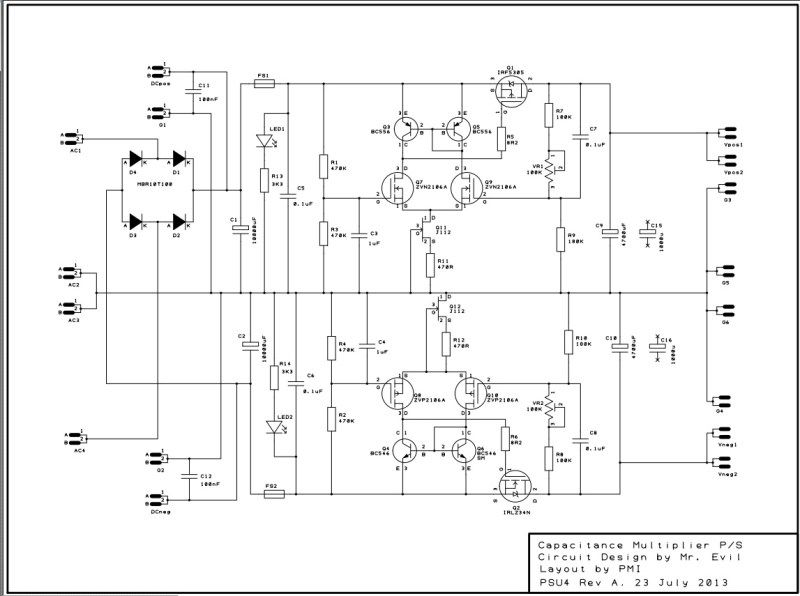

Na diyaudio realizują właśnie grupowe zamówienie na zasilacz, który początkowo miał służyć dostarczeniu prądu do VSSA.

Zasilacz wg autora pracuje do +/- 50V, skok natężenia 5A, nadaje się do wzmacniaczy pracujących w klasie AB do 100W.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ze względu na koszty przesyłek powstał pomysł zrobienia tegoż zasilacza u nas, przez nas.

Schemat jest dostępny, a jeden z kolegów zrobił już rysunek, mam nadzieję, że się nim z nami podzieli :)



Pytanie, czyli byliby zainteresowani realizacją zamówienia PCB wg tego schematu?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Link to comment
Share on other sites

Ten zasilacz wcale nie do takich małych wzmacniaczy jest przeznaczony, ja planuję go zastosować do zasilania Hiragi, która gra u mnie całkiem dobrze na standardowym zasilaczu z kondensatorami 22000uF na gałąź. Dla klasy A może to wydawać się za mało, więc myślę o zastosowaniu tego zasilacza. Tym bardziej, że podobna konstrukcja w wykonaniu Spencera świetnie sprawdziła się w zasilaniu HA2013 (czego nie sprawdziłem) i HDP01 w wykonaniu Muzga (co sprawdziłem).



Mam narysowany schemat w Eaglu w/w zasilacza, jeśli tylko czas pozwoli to jestem gotów, oczywiście przy pomocy kolegów, zająć się narysowaniem PCB.

Wieczorem udostępnię pliki.

Link to comment
Share on other sites

Nie chciałbym być upierdliwy ale ktoś jakieś pomiary tego cuda zrobił?



Coś tam mierzyli:





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Link to comment
Share on other sites

Jak obiecałem zamieszczam pliki do zasilacza

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Jak obiecałem zamieszczam pliki do zasilacza

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czyli dwa razy po schemacie?

Link to comment
Share on other sites

To są pliki od Idefixes z forum DiyAudio

http://www.wkfoto.w8w.pl/Capmu_screw35.brd



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ja zastosował bym podwójny mostek..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

No to sobie odpowiem.

Wyczytałem na diyaudio to się podzielę:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





- można zastąpić:

ZVN2106A - ZVN3306A - BS170 (pinout odwrócony o 180)

ZNP2106 - ZVP3306A - BS250 (pinout odwrócony o 180)

IRF5305 - IRF3205

IRLZ34N - IRF4905

Link to comment
Share on other sites

Porównujecie do Spencera, a zwróćcie uwagę na pewną dość istotną różnicę. Spencer ma na wyjściu wtórnik źródłowy, a tu jest wyjście z drenu (układ odwracający). Ten drugi może być mniej odporny na charakter obciążenia, np. oscylować z różnymi typami kondensatorów. Rozwiązanie jak w stabilizatorach LDO, może nawet ten jest LDO. Może warto przewidzieć opcję wstawienia źródła napięcia odniesienia + źródła prądowego w miejscu dzielnika - szansa na zwiększenie PSRR bez zmian pozostałych parametrów.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Przepraszam, ale nie wychwyciłem tej różnicy. Możesz mi to rozjaśnić, no obydwu widzę wyjście z drenu.





Ok, rzeczywiście mój błąd.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Na obecną chwilę udało mi się coś takiego rozrysować:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

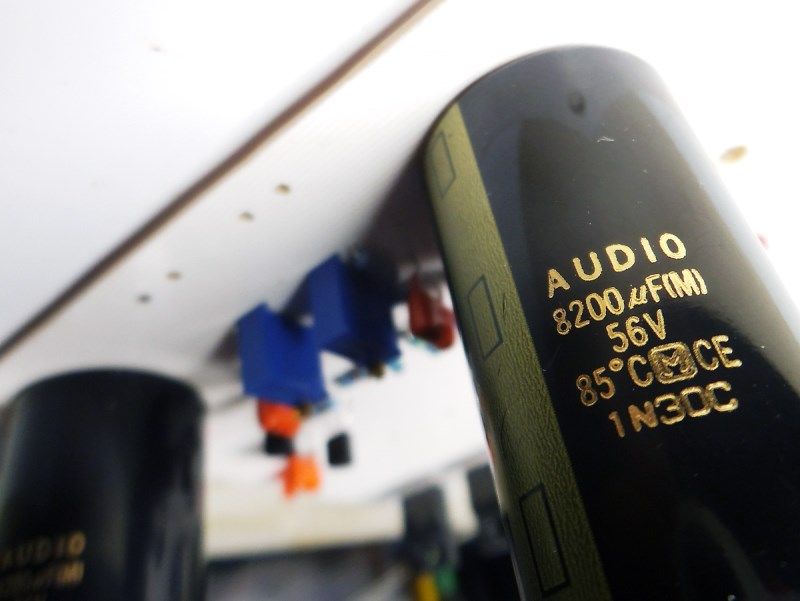

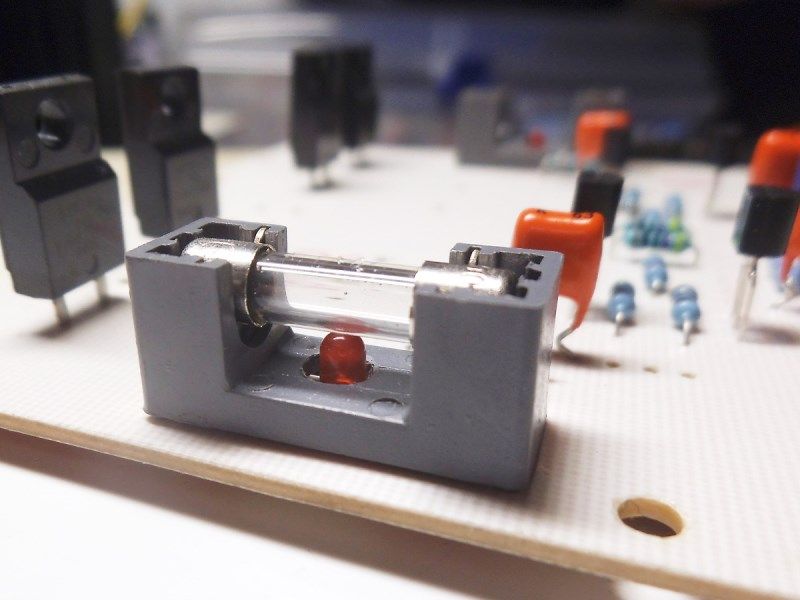

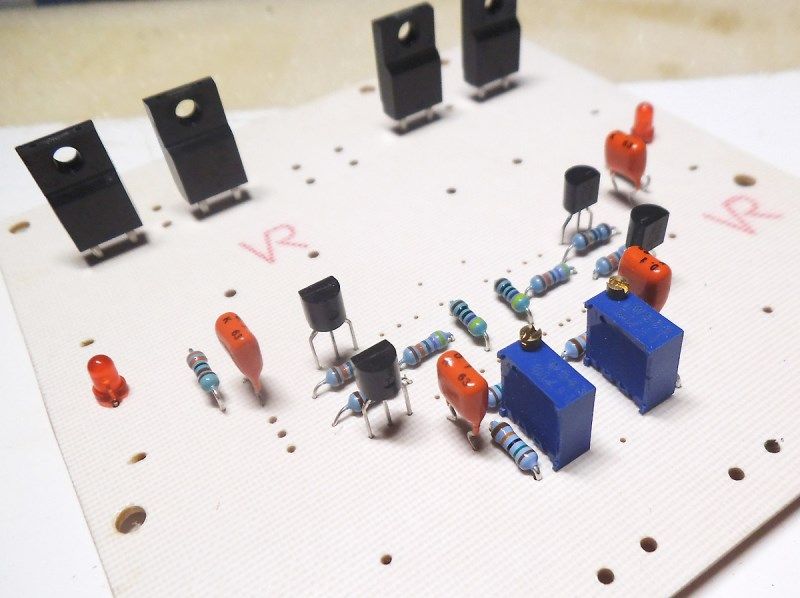

Mała fotorelacja z budowy:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-32030-0-98668700-1379948111_thumb.jpgpost-32030-0-56259400-1379948127_thumb.jpgpost-32030-0-94493500-1379948134_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wojtekkom , możesz zdradzić gdzie kupiłeś laminat na takim jasnym podłożu ?



Jak zwykle na allegro, z tym, że nie jest to laminat szklano-epoksydowy FR4 tylko, jak dobrze pamiętam, CEM1 lub 3.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jest na allegro

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

  • 2 weeks later...
  • 3 weeks later...

Spróbuj małej pojemności + rezystora między drenem, a bramką Q8. Na start może być 1n+1k. Kondensator można zmniejszyć jeżeli wystarczy mniejszy.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

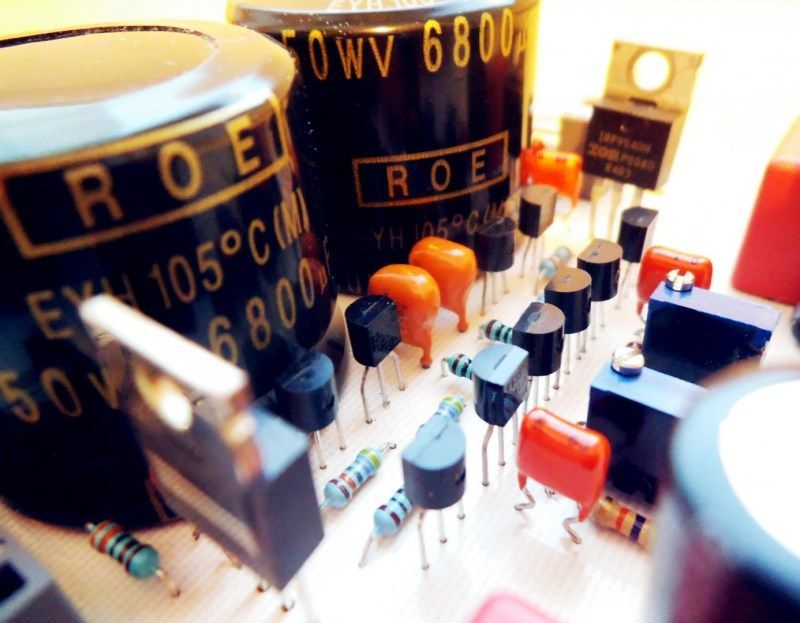

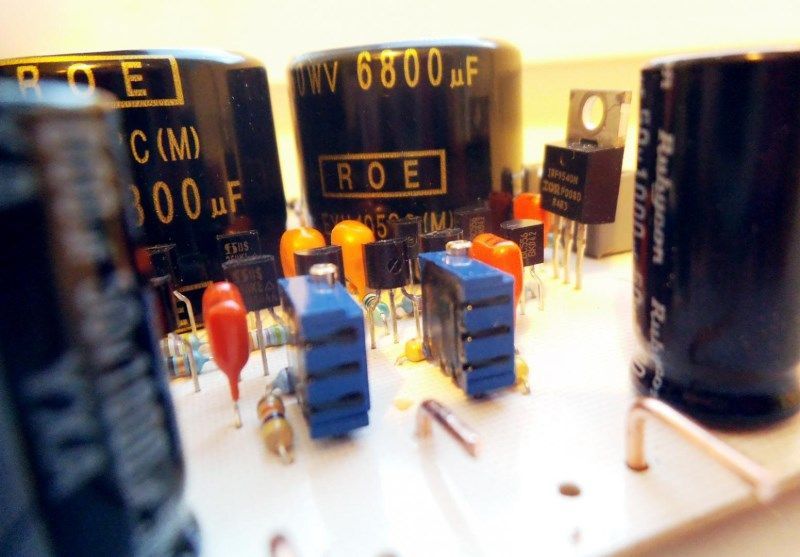

Zasilacz zmontowany uruchomiony:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Jak go obciążyć żeby zasymulować "pracę w trudnych warunkach"?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
