Wzmacniacz na LM4702+2SK1530 i 2SJ201


lot225

Rekomendowane odpowiedzi

andrejos1



A miales moze dolozony wtornik za kostka LM4702 czy szlo bezposrednio z kostki ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

andrejos1



A miales moze dolozony wtornik za kostka LM4702 czy szlo bezposrednio z kostki ?



bezpośrednio

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

od wczoraj słucham LM4702 wbudowanego do Primare z driverami na vfetach w klasie A i 2 parach bipolarów w klasie AB - dźwięk rewelka , przy odwróconej fazie były problemy z dominacją wyższego basu , teraz ok, potężnie , ale z kontrolą, przestrzeń, kontury, szczegóły , brzmienie przyjemne i wciągające , gra pełnym dźwiękiem nawet cicho, zostaję z nim na dłużej

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
Odnośnik do komentarza
Udostępnij na innych stronach

pograłem cały weekend i powiem jedno - rewelacja, w wolnej chwili przerabiam klona P7100 na LME49811 - klona ma super zasilanie o potężny potrójny wtórnik emiterowy z 11 parami tranzystorów mocy na kanał i bardzo mnie ciekawi jak zagra z LME w roli wzmacniacza napieciowego .... oj będzie się działo....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

tak to zrobiłem - układ wbudowany w bebechy Primare SPA20 w tor kanałów frontowych

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
Odnośnik do komentarza
Udostępnij na innych stronach

Bogdan

Wrocilem wlasnie z roboty, dotarla do mnie mala koperta z zawiniatkiem w srodeczku :D. Dziekuje bardzo i zabieram sie powoli za rysowanie plytki sterujacej.



Pozdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

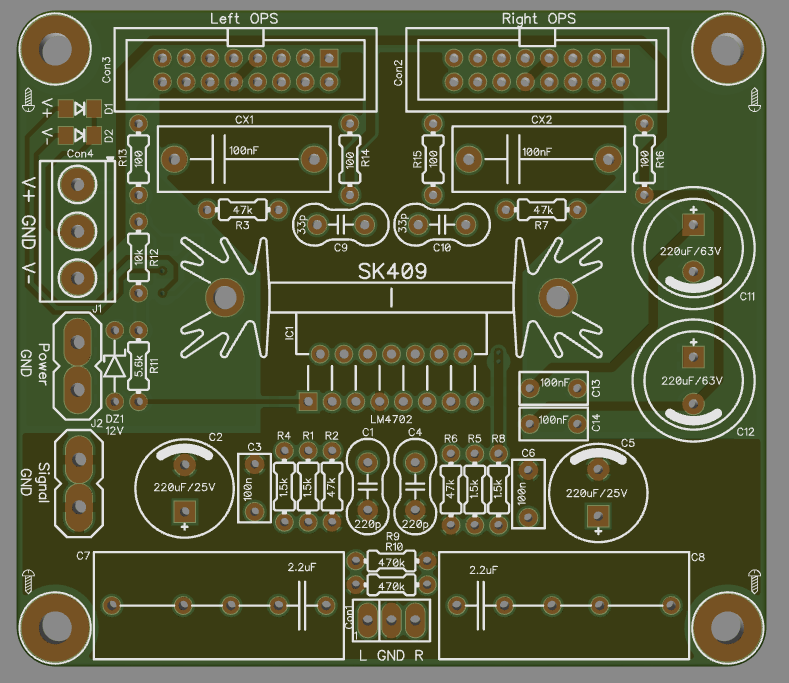

Dzisiaj rano tylko tyle udalo mi sie narysowac. Na wszelki wypadek rozdzielilem wylewki masowe na sygnalowa i zasilajaca. Sciezka V+ biegnie nad sciezka V-. W zaleznosci od organizacji masy bedzie sobie mozna bardzo latwo polaczyc w jednym punkcie mase sygnalowa i zasilajaca. Nie wiem w praktyce jak mocno sie grzeje ten LMkim (teoretyczine 2.5W), mam nadzieje ze SK409 wystarczy.

NFB w tasmach tez jest zaekranowane. Plytke bedzie mozna zasilic z OPS albo z osobnego fajniusiego zasilaczyka (rezy 100R bedzie mozna wywalic).



EDIT:

Zamowione, tylko czekac kiedy sie holidej u ryzowcow skonczy :D

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

tak to zrobiłem - układ wbudowany w bebechy Primare SPA20 w tor kanałów frontowych



Bogdan, a jak masz rozwiązane zasilanie do sekcji driverów? Bo z tego co widzę to z Primare masz dwa napięcia 54V do driverów i 55V do wyjściowych. Pytam bo tak się zastanawiam jak to rozwiązać budując wzmaka na płytce z eBaya takiej, jak tytuł tego wątku.



Borys, ty masz duże doświadczenie - czy coś możesz polecić? Osobne sekcje na transformatorze i zwykły mostek + kondy + powielacz pojemności do driverów oraz to samo bez powielacza do końcowych - czy to dobra droga droga? Czy się nie bawić w dwa różne napięcia i dać to samo do obu sekcji? I czy wtedy dawać powielacz pojemności czy nie? Myślałem nad wykorzystaniem Twoich płytek z i-Ampa - np. PSU, tylko nie wiem czy to będzie optymalne rozwiązanie, bo one chyba są jednonapięciowe.



No i ostatnie pytanie - chyba do Borysa - czy sekcja OPS z i-Ampa nada się do dołożenia kilku par bipolarów np. 2SC5200/2SA1943 jako wyjściowe do płytki jak z postu #10 tak aby te fet-y służyły jako drivery?



/Marcin

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może takie zasilanie jak ze wzmacniacza TA-FB940QS



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez wstach1
Odnośnik do komentarza
Udostępnij na innych stronach

Avilla

Ja mam zasilone wszystko z jednego zasilacza plus dwa powielacze do samego sterowania, niestety rosnie przy takim rozwiazaniu napiecie nasycenia koncowki, ale jezeli sprawnosc I moc wyjsciowa nie sa priorytetem to jest to dobre rozwiazanie. W zasilaczu v7 jest juz multiplikator pojemnosci takze ten na pcb koncowki bedzie juz zakaskadowany.



Rozwiazanie z osobnym zasilaczem na sterowanie bedzie pewnie lepsze ale zeby to ladnie zrobic to trzeba by uwzglednic dosc mocno przysiadajace napiecie zasilania koncowki.



Ja sobie pomyslalem ze skoro syf z raili zasilania pcha sie przez psrr wzmacniacza do wyjscia glosnikowego to warto zasilanie poprawic dla calego wzmacniacza a nie tylko stopnia koncowego. Tak OPSy mozna przerobic na fetowe sterowanie, albo z latfetami albo z irf610/9610.



Wyzsze czestotliwosci zawsze lepiej graja z powielaczem na zasilaniu a niskie to juz trzeba samemu posluchac I zdecydowac.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

Jak jest wszystko dobrze poskładane, tj zaaplikowane to wszystko jest lepsze - bas, średnica i góra.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Adam_85
Odnośnik do komentarza
Udostępnij na innych stronach

Jutro jade z lutowaniem, tylko radiatorka brakuje ale moze do czwartku dojdzie. Jak podlacze i nie wybuchnie to dam znac.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

Buzzer

Dostalem w prezencie od kolegi.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

A widzisz. Poluje juz troche czasu na lme49810 11 i 30 jak rowniez na 4702 i bieda nic nie ma.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja kupiłem tutaj -

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - szybka wysyłka.

Nie wiem czy to oryginał ale działa

Zrobiłem układ wg koncepcji Bogdana - brzmi bardzo dobrze.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dość niedawno LME49811 kupowałem w Nort , ale tych juz nie mają ,ale na zamówienie mają LM4702



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Plytusiek juz polutowany. Jak dozyje do wekendu to do czegos podlacze.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

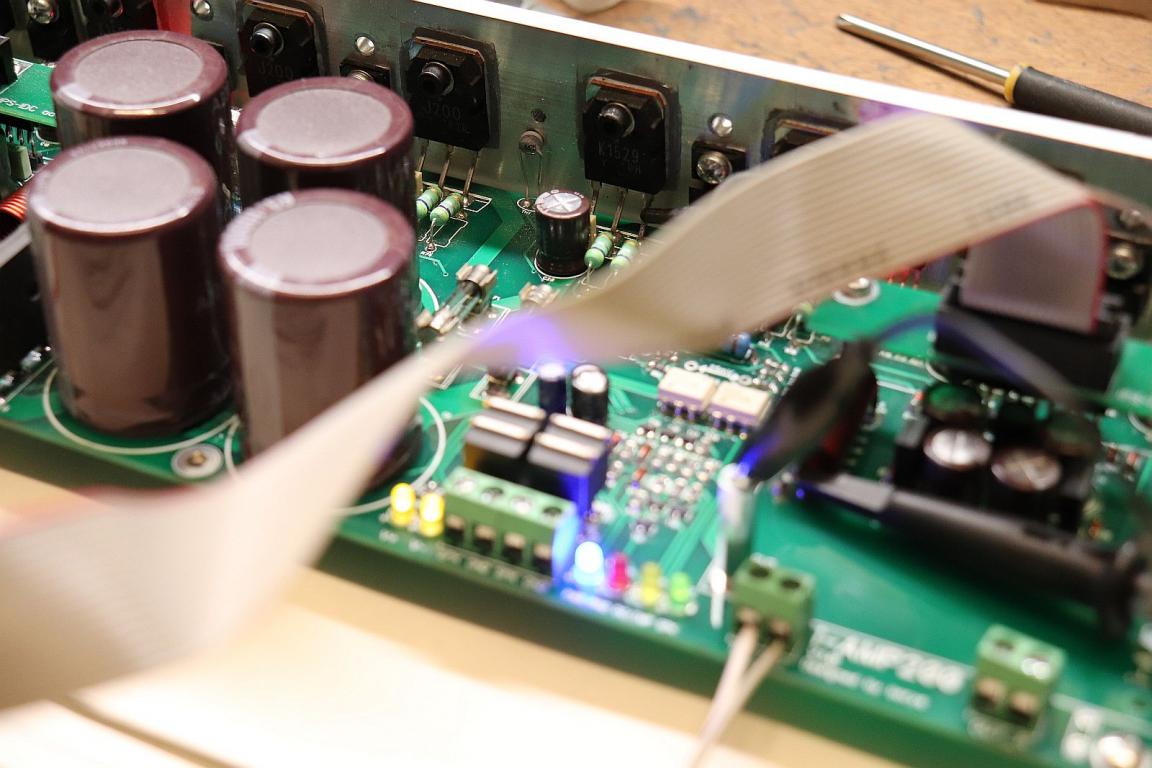

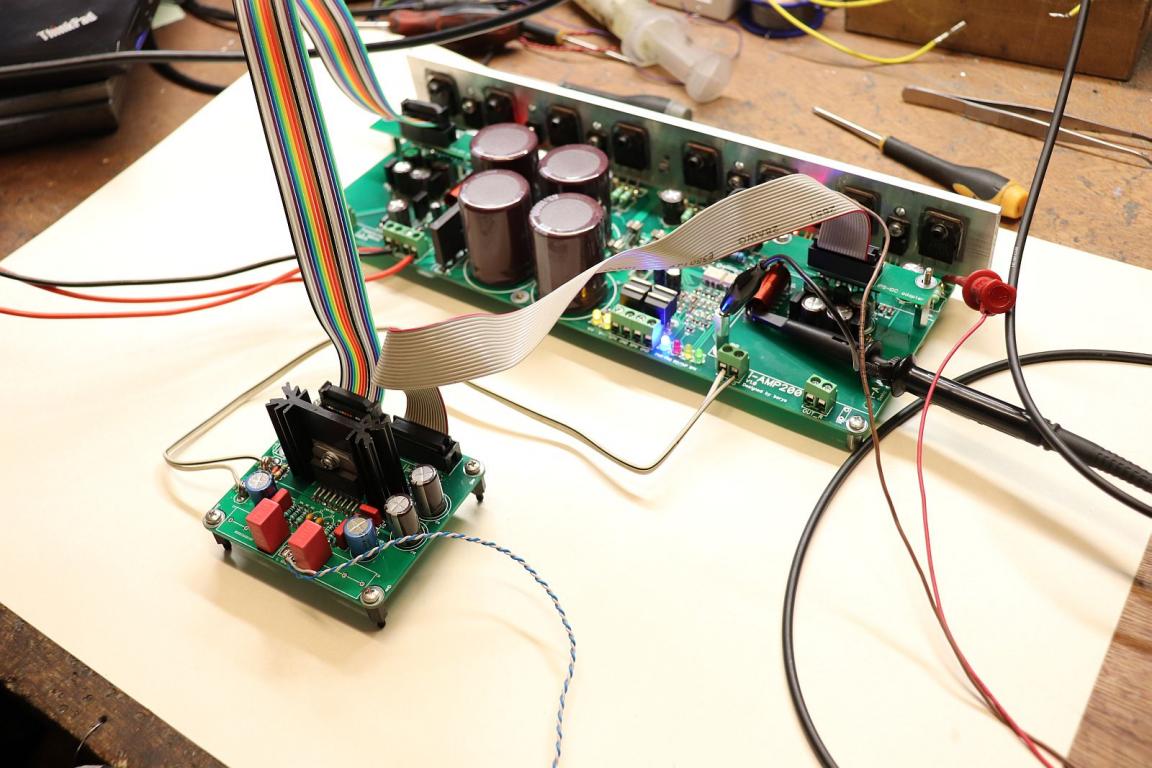

Dzisiaj pierwsze testy LMka. Machnalem jednego babloan na PCB drivera --> mianowicie kontrolka LED=V- D2 jest odwrotnie zaznaczona, trzeba ja odwrocic.



Specjalnie dla kolegi wstach1 na pierwszy rzut poszly dwie pary mosfetow od toshiby (te na zdjeciu), tutaj specjalne podziekowania dla Arka, ktory mi je udostepnil. DZIEKUJE BARDZO.



Radiatorek na LMku jest cieply ale nie goracy takze SK409 jest wystarczajacy. Kwadraciki ladne, biasik tez ladny. Narazie tyle. CDN....



EDIT:

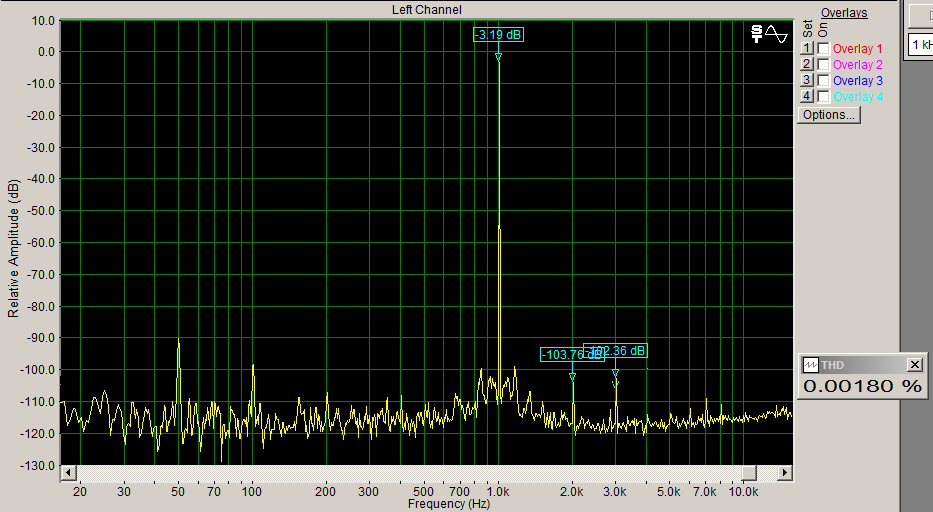

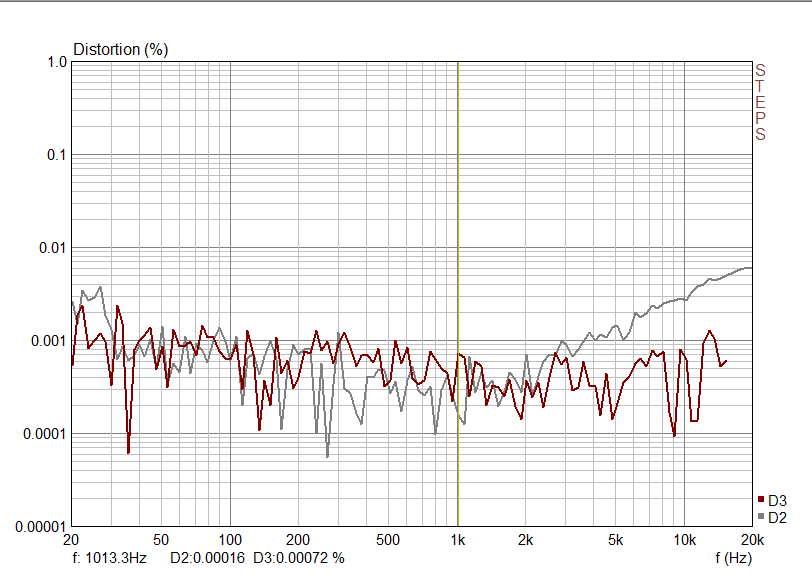

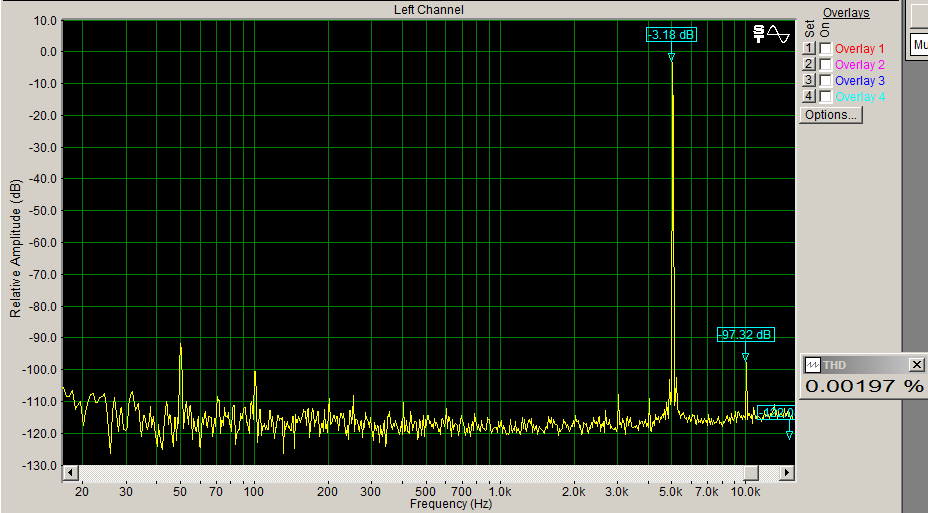

Sobie mysle, mierzyc w tym balaganie nie mierzyc, aaa co tam, se zmierze. (brumem na FFT sie nie przejmowac = syf na stole i brak budy).

Load 8R Vp-p=20V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

ale wymiotło te kostki.... jeszcze miesiąc temu było tego od groma , a dziś bieda :-(



Polida sprzedaje , ale nie wyglądaja na oryginały



jedyne wyglądające dobrze ale LME49830 do mosfetów sa tu



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ale cena za 24 szt



czemu je wycofali ???? za dobre czy co ????

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Raczej też podróby:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Napisy są wyraźne, aż za bardzo jak na oryginały .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

no to mamy legendę - chip + wtórnik emiterowy i high endowe granie :-)

a było tak pięknie....



upc1342v też ma potencjał , dlatego zamówiłem 10 szt na zapas , bo spróbuję go w konfiguracji quasi komplementarnej z kapslami TO3 - taki pomysł do wypróbowania

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 26

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
