Acoustic Research budowa subwoofera od podstaw

[piotrek1987]

Witam

Jakiś czas temu kupiłem okazyjnie cztery głośniki Acoustic Research z zamiarem budowy subwoofera głównie do KD



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



próbowałem szukać oryginalnych danych żeby zrobić obudowę oraz zwrotnice do nich ale się nie udało

obliczenia stanęły na braku wszystkich danych (jedyne to te wyżej)

domyślam się że ten głośnik występuje w ostatniej wersji tej firmy w modelu AR3 ale nic mądrego nie znalazłem

Teraz zwracam się z uprzejmą prośbą o pomoc Panów którzy mogli by cokolwiek doradzić w kwestii obudowy zamkniętej lub mieszanej do nich , zwrotnicy i doborze zasilania

co do obudowy myślałem podzielić ją na dwie części , postawić za wypoczynkiem albo rozłożyć po bokach pod standami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

No przecież masz wszystkie dane do policzenia obudowy. Nie wiem co rozumiesz pod pojęciem zwrotnicy. Do kina domowego wystarczy ci jakiś wzmacniacz. Dzielić możesz przy pomocy amplitunera.



Do BR potrzebujesz 80 litrów na głośnik czyli 320 litrów na cztery głośniki. Oczywiście jeżeli nie pomyliłem się przy przeliczaniu stopy sześciennej na litry.

[meloV8]

Zrob cztery osobne subwoofery. Bedziesz mogl mogl ustawic je w taki sposob, ze uzyskasz rowne pasmo basu w pomieszczeniu bez drogiej i profesjonalnej adaptacji akustycznej.

[piotrek1987]

No przecież masz wszystkie dane do policzenia obudowy. Nie wiem co rozumiesz pod pojęciem zwrotnicy. Do kina domowego wystarczy ci jakiś wzmacniacz. Dzielić możesz przy pomocy amplitunera.



Do BR potrzebujesz 80 litrów na głośnik czyli 320 litrów na cztery głośniki. Oczywiście jeżeli nie pomyliłem się przy przeliczaniu stopy sześciennej na litry.

Kiedyś brakowało mi czegoś i dziwne rzeczy mi wychodziły a powiedz mi na obudowę zamkniętą bo w sumie ta bardziej mnie interesuje z otwartą obudową mam już ma magnata omega 300 dość gra ale jest go mało i do muzyki kiszka totalna

Zwrotnice w sensie filtru dolnoprzepustowego

a przez wzmacniacz kd w jaki sposób obecnie tam jest jakiś stary sony str-de345 i w sumie mógł bym go poświęcić i kupić do reszty coś lepszego a do tego przeznaczyć do tego subwoofera tylko napisz mi proszę jak to zrobić od podstaw jestem laikiem w tych sprawach



Dobry pomysł nad tym akurat nie pomyślałem zrobię najwyżej dwa w otwartej obudowie za wypoczynkiem a dwa osobne w zamkniętej na front będą że tak powiem mobilne za kolumnami przednimi masz może jakiś pomysł jaka obudowę zastosować na te dwa z tylu może zrobi dwa w jednej obudowie jakąś ciekawą konstrukcje bo mogę sobie pozwolić na jakiś wynalazek może by to ciekawie zagrało

[KrzysiekA]

Tak jak pisał melo V8 najlepiej cztery oddzielne skrzynki rozstawił po pokoju. Kształt obudowy robiłbym taki żeby łatwo je było rozstawić i ukryć. Dobrze by było żeby amplituner miał kalibracje pomieszczenia w stylu Audyssey tylko nie ten najtańszy bo ten najtańszy nie koryguje subwoofera. Jeszcze lepiej żeby miał wyjście na dwa subwoofery. Wtedy możesz pokusić się o obudowę zamkniętą. Przy tej powierzchni membrany Audyssey bez problemu skoryguje nienajniższe zejście i skrzynki wyjdą mniejsze. Jeżeli twój amplituner nie ma systemu korekcji akustyki pomieszczenia to radziłbym ci robić obudowę BR. Ewentualnie możesz korygować zejście basu elektronicznie.

Jako wzmacniacze do tych subwooferów kup sobie Jakiś wzmacniacz klasy D n.p. Sure 2x250W.

Nic lepszego do basu nie dostaniesz.

Nie możesz zapomnieć jeszcze jednego. Te głośniki są 4 ohmowe i musisz je łączyć szeregowo albo na każdy kanał dawać oddzielny wzmacniacz.

[porlick]

>piotrek1987



Nieprawda, że cztery subwoofery rozstawione po pokoju zagrają lepiej od pojedynczego. To totalna bzdura, bo dojdą problemy z nakładaniem się fal dźwiękowych i ich interferencją. Im więcej subwooferów, tym więcej tego typu efektów i można się całkowicie zamotać. Z czterech głośników basowych można zrobić "basowe podstawy" pod głośniki L,P- w obudowie zamkniętej pojemność będzie ok. 0,5-0,7 pojemności dla bass-reflex'u (dla każdego głośnika, czyli jeśli wychodzi po 160l (na 2szt w b-r), to 100l na 2głośniki będzie OK. Szeregowe połączenie w takim zespole nie jest najlepszym rozwiązaniem, choć w połączeniu równoległym wadą (dla wzmacniacza) jest bardzo niska impedancja. Można dać 4 szt. wzmacniaczy połączone po 2 równolegle, każdy głośnik będzie zatem miał swój wzmacniacz. Jeśli kolumny podstawowe (L,P) postawisz na nich, odpadnie problem zgrywania basu z kanałami podstawowymi, bo będą niejako zintegrowane z nimi.

Na pokazanej stronie z głośnikiem są gotowe projekty (poniżej- project galery) wielkość obudowy i ewent. strojenie b-r można z nich "zerżnąć".

[piotrek1987]

>piotrek1987



Nieprawda, że cztery subwoofery rozstawione po pokoju zagrają lepiej od pojedynczego. To totalna bzdura, bo dojdą problemy z nakładaniem się fal dźwiękowych i ich interferencją. Im więcej subwooferów, tym więcej tego typu efektów i można się całkowicie zamotać. Z czterech głośników basowych można zrobić "basowe podstawy" pod głośniki L,P- w obudowie zamkniętej pojemność będzie ok. 0,5-0,7 pojemności dla bass-reflex'u (dla każdego głośnika, czyli jeśli wychodzi po 160l (na 2szt w b-r), to 100l na 2głośniki będzie OK. Szeregowe połączenie w takim zespole nie jest najlepszym rozwiązaniem, choć w połączeniu równoległym wadą (dla wzmacniacza) jest bardzo niska impedancja. Można dać 4 szt. wzmacniaczy połączone po 2 równolegle, każdy głośnik będzie zatem miał swój wzmacniacz. Jeśli kolumny podstawowe (L,P) postawisz na nich, odpadnie problem zgrywania basu z kanałami podstawowymi, bo będą niejako zintegrowane z nimi.

Na pokazanej stronie z głośnikiem są gotowe projekty (poniżej- project galery) wielkość obudowy i ewent. strojenie b-r można z nich "zerżnąć".

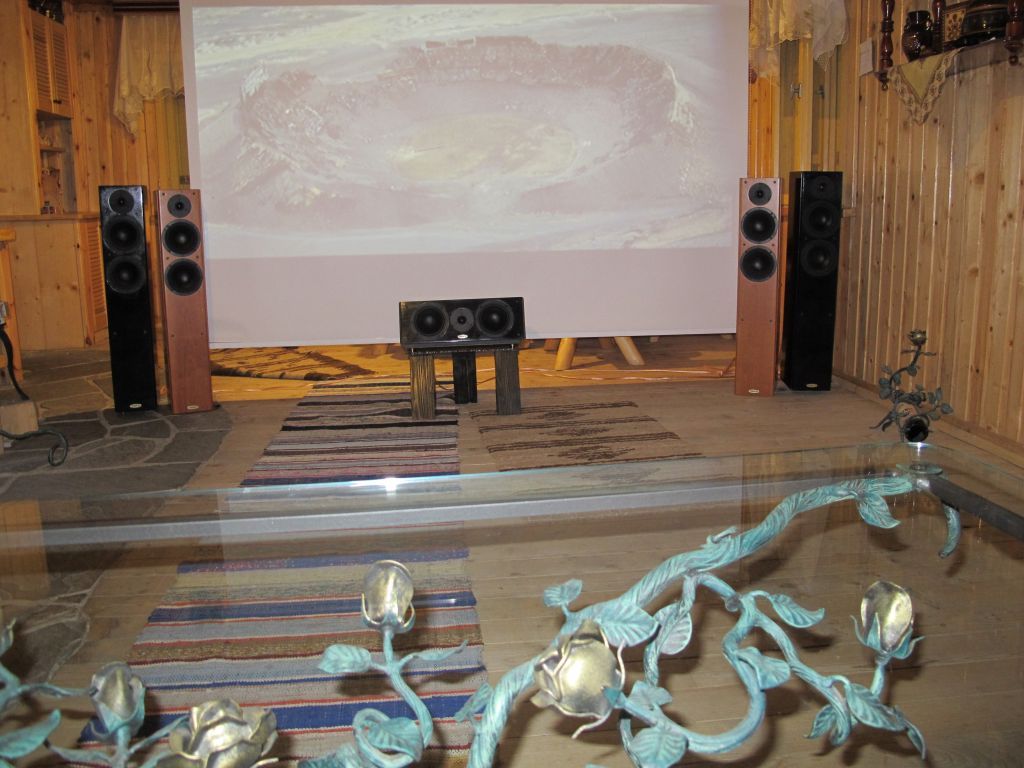

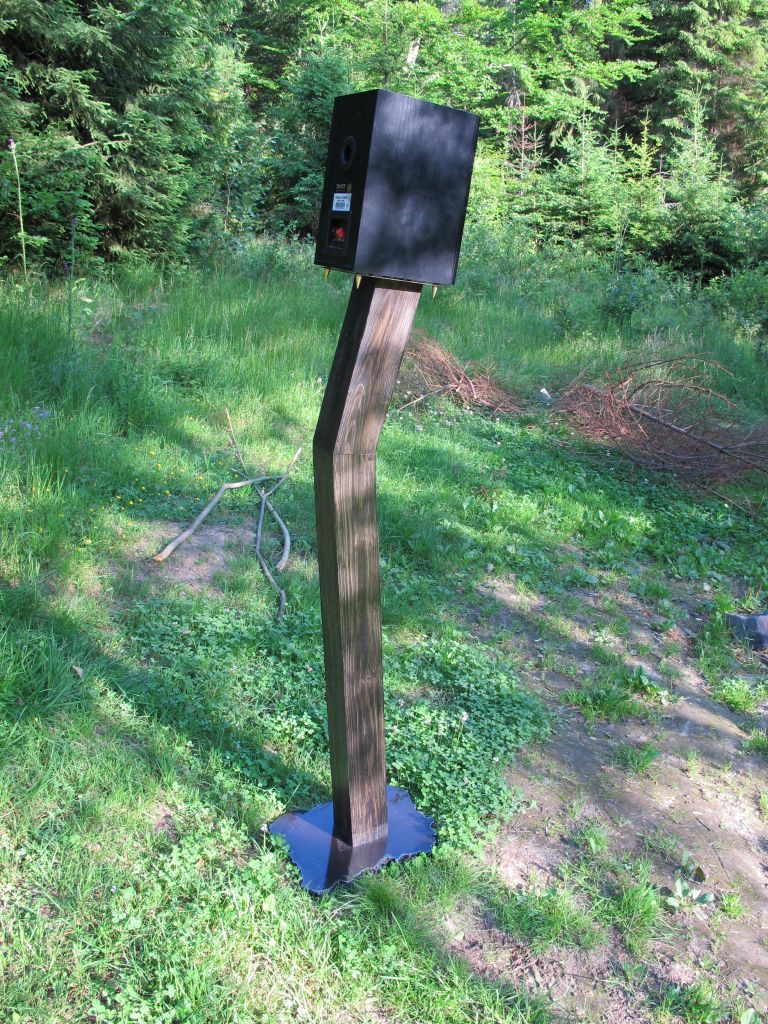

dobra dodam jeszcze jakieś zdjęcia bo już teraz to nic nie wiem ( : projekty rzeczywiście dosyć ciekawe nie zauważyłem wcześniej tego

wiec teraz pytanie co robić czym zasilić jakbym mógł prosić to wkleić jakiś link z allegrosza gdyby coś co by się do tego nadawało

Kwestia tego typu że domek też wynajmuję i sprzęt chowam dla gości więc nie ukrywam że czym mniej tym lepiej albo tak jak myślałem za wypoczynkiem by mi odpowiadało nikt by nie widział nie zawadzało by ale tez na efekcie mi zależy



a i jeszcze jakie te pudła zrobić zamknięte otwarte czy takie czy takie czy w jednej obudowie czy w dwóch jaki wzmacniacz jaki gruby mdf zastosować jaki kształt litraż proszę bardzo o propozycje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Nieprawda, że cztery subwoofery rozstawione po pokoju zagrają lepiej od pojedynczego. To totalna bzdura, bo dojdą problemy z nakładaniem się fal dźwiękowych i ich interferencją. Im więcej subwooferów, tym więcej tego typu efektów i można się całkowicie zamotać.



Kolego, gdzie sie takich rewelacji naczytales? Chyba juz pora lyknac troche teorii. Lepiej nie wyglaszac takich rzeczy na forum publicznym :)



W tym wlasnie lezy rzecz, ze dzieki wiekszej ilosci zrodel niskich czestotliwosci, mozna lepiej zapanowac nad modami typowego pomieszczenia.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Tak czy siak Audyssey wszytko i tak wyrówna. Bez Audyssey'a przy obudowie zamkniętej i przy tych parametrach TS bym raczej nie podchodził bo bas będzie w śladowych ilościach jak na tą objętość obudowy.



A przy tej powierzchni membran można dosyć agresywnie korygować.



Kwestia tego typu że domek też wynajmuję i sprzęt chowam dla gości więc nie ukrywam że czym mniej tym lepiej albo tak jak myślałem za wypoczynkiem by mi odpowiadało nikt by nie widział nie zawadzało by ale tez na efekcie mi zależy



a i jeszcze jakie te pudła zrobić zamknięte otwarte czy takie czy takie czy w jednej obudowie czy w dwóch jaki wzmacniacz jaki gruby mdf zastosować jaki kształt litraż proszę bardzo o propozycje

Z tym mniej tym lepiej to trochę za późno. Trzeba było się nad tym zastanawiać przed kupnem głośników. Przy czterech głośnikach potrzebujesz poczwórną pojemność. Trzeba było za te same pieniądze kupić jeden głośnik a porządny. Najprawdopodbniej uzyskałbyś lepsze rezultaty z mniejszej pojemności. Te głośniki mają bardzo niekorzystne parametry TS jak na swoją wielkość. Rezonans 33 Hz dosyć niskie Qts przy czym z tego chyba lepiej się cieszyć bo obudowa wyszłaby jeszcze większa. No ale niestety nie za niskie zejście. Ten głośnik będzie miał zejście gorsze od 18 cm Revelatora który siedzi w 25 litrowej obudowie i ma 18cm średnicy. A ty masz nie 25 ale 320litrów. Częściowo ratuje cię duża powierzchnia membran ale to też jest złudne ponieważ wychylenie liniowe wynosi zaledwie 4mm i jest to mało dla 12 calowego głośnika. W każdym bądź razie zapomnij o małych obudowach. Nawet jak zrobisz obudowę zamkniętą to będziesz miał około 200 litrów na cztery głośniki ale trzeba niestety mocno korygować zejście basu. Lepiej byś zrobił gdybyś kupił głośnik specjalizowany do Subwoofera.

Ile dałeś za te głośniki?

[porlick]

Można ratować się (w kwestii pojemności skrzynek) układem "compound", wtedy każda skrzynia dwugłośnikowa miałaby pojemność równą połowie pojemności jak dla pojedynczego głośnika. Niestety, w tym układzie bardzo spada SPL, a wzrasta zapotrzebowanie na moc wzmacniacza dla osiągnięcia porównywalnego poziomu głośności.

W kwestii grubości mdf-u- im więcej, tym lepiej. Nie zapominać o wewnętrznych wzmocnieniach. Wynikiem jest duża waga, ale to też nie problem, wręcz przeciwnie.



>meloV8

Jeśli uważasz, że cztery subwoofery po kilkadziesiąt litrów w salonie są OK to w porządku, chciałbym jednak zobaczyć Cię, ustawiającego takie pudła w pokoju i efekt estetyczny takiego zabiegu.

Systemy autokorekcji dźwięku na pewno by sobie z tym poradziły, jednak efekt końcowy MNIE by nie zadowolił.

[piotrek1987]

Tak czy siak Audyssey wszytko i tak wyrówna. Bez Audyssey'a przy obudowie zamkniętej i przy tych parametrach TS bym raczej nie podchodził bo bas będzie w śladowych ilościach jak na tą objętość obudowy.



A przy tej powierzchni membran można dosyć agresywnie korygować.





Z tym mniej tym lepiej to trochę za późno. Trzeba było się nad tym zastanawiać przed kupnem głośników. Przy czterech głośnikach potrzebujesz poczwórną pojemność. Trzeba było za te same pieniądze kupić jeden głośnik a porządny. Najprawdopodbniej uzyskałbyś lepsze rezultaty z mniejszej pojemności. Te głośniki mają bardzo niekorzystne parametry TS jak na swoją wielkość. Rezonans 33 Hz dosyć niskie Qts przy czym z tego chyba lepiej się cieszyć bo obudowa wyszłaby jeszcze większa. No ale niestety nie za niskie zejście. Ten głośnik będzie miał zejście gorsze od 18 cm Revelatora który siedzi w 25 litrowej obudowie i ma 18cm średnicy. A ty masz nie 25 ale 320litrów. Częściowo ratuje cię duża powierzchnia membran ale to też jest złudne ponieważ wychylenie liniowe wynosi zaledwie 4mm i jest to mało dla 12 calowego głośnika. W każdym bądź razie zapomnij o małych obudowach. Nawet jak zrobisz obudowę zamkniętą to będziesz miał około 200 litrów na cztery głośniki ale trzeba niestety mocno korygować zejście basu. Lepiej byś zrobił gdybyś kupił głośnik specjalizowany do Subwoofera.

Ile dałeś za te głośniki?

Tzn tak przypomniały mi się lata za młoda jak to kupiłem 4szt 25cm głośników włożyłem do jednego pudła od siekiery zrobionego do tego jakieś resztę tonów z unitry i zwrotnice byle jakie i grało to takim specyficzny bardzo twardym basem co do tego czasu mile wspominam choć jakościowo nie przywiązywałem to tego uwagi przy magnacie miały zupełnie inny oddźwięk i że tak powiem się to dopełniało a robiło w 25m pokoju jesień średniowiecza razem z tego co pamiętam

kupiłem je za niecałe 300zł z przesyłką to chyba niezła cena jak za głośniki tej firmy

chciałem zrobić coś może nie wiadomo co ale właśnie chce żeby dobrze strząsało bo mimo wszystko w tamtym pomieszczeniu bas znika drewno do o koła do tego mnóstwo elementów

Tym razem chciałem nieco przemyśleć budowę bo mimo wszystko obudowy wzmacniacze trochę będą kosztowały a wiem po kiedyś że jednak większa ilość głośników będzie dobrze dawać a głośnik jest praktycznie identyczny jak w tym oryginalnym subwooferze magnata będę miał chwilkę siądę poczytam o tym systemie bo widzę jestem sto lat za murzynami ( :

[meloV8]

Jeśli uważasz, że cztery subwoofery po kilkadziesiąt litrów w salonie są OK to w porządku, chciałbym jednak zobaczyć Cię, ustawiającego takie pudła w pokoju i efekt estetyczny takiego zabiegu.

Nie napisalem, ze sa ok, tylko to, ze cztery suby sa lepsze niz jeden czy dwa. Kwestie estetyczne to sprawa gustu i mozliwosci. Jakby ktos chcial robic bezkompromisowy i maly system subniskotonowy, to robi sie male suby z membranami biernymi.



Systemy autokorekcji dźwięku na pewno by sobie z tym poradziły, jednak efekt końcowy MNIE by nie zadowolił.

Nie poradzily, bo nie wplywaja na mody pokoju w kazdym jego miejscu. Da sie poprawic w pewnym miejscu, ale efekt nie bedzie taki, jak przy zastosowaniu kilku subwooferow.

Takie rozwiazania sa dla osob, ktorym zalezy na bezkompromisowym basie i nie tylko w jednym miejscu pomieszczenia. Z reszta nie ma co sie rozpisywac, bo wszystko jest w linkach, ktore podalem.

[KrzysiekA]

kupiłem je za niecałe 300zł z przesyłką to chyba niezła cena jak za głośniki tej firmy

Muszę cię zmartwić ale za tą cenę temat załatwiłbyś jednym głośnikiem w obudowie 45 litrów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



A nawet taniej w obudowie 50l. Ten głośnik przy swoim wychyleniu liniowym zastępuje mocowo dwa twoje głośniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przy czym ja zdecydowałbym się na ten pierwszy głośnik a jak ma być bezkompromisowo to dołożyłbym pieniędzy i robił dwa subwoofery na tym głośniku. W końcu na obudowy wydasz więcej pieniędzy niż na głośniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotrek1987]

Muszę cię zmartwić ale za tą cenę temat załatwiłbyś jednym głośnikiem w obudowie 45 litrów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



A nawet taniej w obudowie 50l. Ten głośnik przy swoim wychyleniu liniowym zastępuje mocowo dwa twoje głośniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przy czym ja zdecydowałbym się na ten pierwszy głośnik a jak ma być bezkompromisowo to dołożyłbym pieniędzy i robił dwa subwoofery na tym głośniku. W końcu na obudowy wydasz więcej pieniędzy niż na głośniki.

no w sumie racja wiem że w car audio dobrze pompowały głośniki na większym wychyleniu ale w domu jeszcze nie próbowałem

a czym można zasilić taki głośnik bo podejrzewam że nieco więcej prądożerny będzie

teraz znowu jak do kupy wyzbieram koszty to wyjdzie tyle co jakaś yamaha gotowa używana i nie będę miał co z tamtymi zrobić a jedynie do takiej partyzantki by się nadawały bo kolumn z tego to raczej nie zrobię nawet jakiej takiej jakości

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Już wcześniej pisałem do Subwoofera to zdecydowanie klasa D. Wzmacniacz z poniższego wątku pociągnie wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ważne tylko żeby zasilacz wydolił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotrek1987]

Już wcześniej pisałem do Subwoofera to zdecydowanie klasa D. Wzmacniacz z poniższego wątku pociągnie wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ważne tylko żeby zasilacz wydolił.

właśnie czytałem kiedyś piąte przez dziesiąte ten temat i w szoku byłem skoro aż taki efekt daje to czy można by zastosować je na bi ampingu np do znacznie lepszych kolumn za jakiś czas będę przystawiał się do kappy 9.2 prawdopodobnie i czy tam nie dało by się czegoś takiego zmajstrować właśnie na niskotonowe a resztę pasma puścić przez mój wzmacniacz bo żeby te kolumny ruszyły trzeba wydać ponad 6tyś na monobloki a na coś takiego będę wieki odkładał



Już wcześniej pisałem do Subwoofera to zdecydowanie klasa D. Wzmacniacz z poniższego wątku pociągnie wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ważne tylko żeby zasilacz wydolił.

Krzyśku jeszcze taka prośbę mam gdybyś mi napisał tylko ile litrów ta obudowa zamknięta na te głośniki bo dla Ciebie to moment a ja stracę na to pół dnia i nic mądrego z tego nie wyniknie

Patrzyłem tez na wzmacniacze z tym systemem najtańsze używki od 450zł chodzą będę musiał chyba coś kupić wcześniej czy później a ten stary do kd zostanie , czy nie dało by się go przerobić żeby zasilić te głośniki mam kogoś kto by to zrobił ale nie mam pomysłu co zrobić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Do obudowy zamknięwtej musisz mieć 50 litrów na głośnik. Ewentualnie 40 litrów jak mocno wytłumisz. Jak chcesz kupić amplituner z Audyssey'em to nie kupuj z 2EQ bo ten nie koryguje subwoofera. Musisz kupować przynajmniej MultEQ a najlepiej MultEQ XT. Najtańsze z tym ostatnim sa Denony ale za 450 złotych używki chyba nie kupisz.

[piotrek1987]

Do obudowy zamknięwtej musisz mieć 50 litrów na głośnik. Ewentualnie 40 litrów jak mocno wytłumisz. Jak chcesz kupić amplituner z Audyssey'em to nie kupuj z 2EQ bo ten nie koryguje subwoofera. Musisz kupować przynajmniej MultEQ a najlepiej MultEQ XT. Najtańsze z tym ostatnim sa Denony ale za 450 złotych używki chyba nie kupisz.

spoko dobrze wiedzieć bo znowu bym cos złego wykupił

a powiedz mi gdzie kupowałeś ten lepszy wzm klasy D z tamtego tematu ? na allegroszu nie znalazłem a może pobawił bym się z tym

dzięki za obliczenia ( :



Powiedz mi mam rozebraną zwrotnice z kolumn tannoy r2 czy jak podłącze tą zwrotnice od dolnych częstotliwości i podłącze do tych głośników to będzie to mądre posunięcie czy nie bardzo bo ma się rozumieć ze muszę założyć filtr dolnoprzepustowy przy zastosowaniu takiego wzm klasy d?a i jeszcze jaki transformatorek kupić do tego toroidalny czy szkoda kasy i gdzie polecasz jak możesz coś wkeić będę wdzięczny



a i jeszcze jak się ma taki wzm do lepszych głośników jak wyżej napisałem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Wzmacniacz kupowałem tutaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale do tego potrzebujesz jeszcze porządny transformator. Minimum 500W.



spoko dobrze wiedzieć bo znowu bym cos złego wykupił

a powiedz mi gdzie kupowałeś ten lepszy wzm klasy D z tamtego tematu ? na allegroszu nie znalazłem a może pobawił bym się z tym

dzięki za obliczenia ( :



Powiedz mi mam rozebraną zwrotnice z kolumn tannoy r2 czy jak podłącze tą zwrotnice od dolnych częstotliwości i podłącze do tych głośników to będzie to mądre posunięcie czy nie bardzo bo ma się rozumieć ze muszę założyć filtr dolnoprzepustowy przy zastosowaniu takiego wzm klasy d?a i jeszcze jaki transformatorek kupić do tego toroidalny czy szkoda kasy i gdzie polecasz jak możesz coś wkeić będę wdzięczny



a i jeszcze jak się ma taki wzm do lepszych głośników jak wyżej napisałem?

Jak będziesz miał porządny amplituner z Audysseyem to do subwoofera nie potrzebujesz żadnej zwrotnicy. Amplituner sam ci podzieli pasmo między satelity i subwoofer przy pomiarze. Transformator tanio można kupić na Ebay'u ale licytując. Jak bedziesz miał szczęście to kupisz już za 30 Euro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotrek1987]

Wzmacniacz kupowałem tutaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale do tego potrzebujesz jeszcze porządny transformator. Minimum 500W.





Jak będziesz miał porządny amplituner z Audysseyem to do subwoofera nie potrzebujesz żadnej zwrotnicy. Amplituner sam ci podzieli pasmo między satelity i subwoofer przy pomiarze. Transformator tanio można kupić na Ebay'u ale licytując. Jak bedziesz miał szczęście to kupisz już za 30 Euro.

ale jak to żadnej cewki nie muszę dawać nawet wtedy przed głośnikiem ? tak na żywca wtedy tylko ? a powiedz mi taką rzecz zawsze chciałem np przy imprezie włączyć wszystkie głośniki kina domowego na raz dla lepszego efektu nowe wzmacniacze maja możliwość taką bo na tych starych to idzie przez badziewne systemy podziału na wokal itd

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Subwoofer masz napędzany aktywnie więc nie musisz. Podłączasz pod amplituner na wyście do subwoofera wzmacniacz mocy a ten bezpośrednio do głośników. przy czym głośnik muszą być łączone parami szeregowo. W żadnym wypadku nie równolegle bo możesz uszkodzić wzmacniacz mocy.

Potem puszczasz kalibrację akustyki i procesor w amplitunerze robi wszystko za ciebie włącznie z podziałem między satelitami a subwooferem. Jeżeli chcesz używać subwoofera ze zwykłym wzmacniaczem stereo to niestety musisz mieć moduł aktywny do subwoofera ze zwrotnicą aktywną.

[piotrek1987]

Subwoofer masz napędzany aktywnie więc nie musisz. Podłączasz pod amplituner na wyście do subwoofera wzmacniacz mocy a ten bezpośrednio do głośników. przy czym głośnik muszą być łączone parami szeregowo. W żadnym wypadku nie równolegle bo możesz uszkodzić wzmacniacz mocy.

Potem puszczasz kalibrację akustyki i procesor w amplitunerze robi wszystko za ciebie włącznie z podziałem między satelitami a subwooferem. Jeżeli chcesz używać subwoofera ze zwykłym wzmacniaczem stereo to niestety musisz mieć moduł aktywny do subwoofera ze zwrotnicą aktywną.

To rzeczywiście ciekawe zupełnie inaczej niż to sobie wyobrażałem więc mam zrobić dwa subwoofery jeden za wypoczynkiem drugi na froncie za centralnym a z tym magnatem co bym mógł zrobić gdzie go wcisnąć bo mimo wszystko nie wieże że dorównam fabryce a w gruncie rzeczy na filmach ładnie daje

[KrzysiekA]

Możesz zrobić cztery przy czym kable musisz poprowadzić tak żeby dwa połączyć ze sobą szeregowo i następnie pod jeden kanał wzmacniacza a następne dwa też szeregowo i pod drugi kanał wzmacniacza.

[piotrek1987]

Możesz zrobić cztery przy czym kable musisz poprowadzić tak żeby dwa połączyć ze sobą szeregowo i następnie pod jeden kanał wzmacniacza a następne dwa też szeregowo i pod drugi kanał wzmacniacza.

tzn tak chcę wykorzystać wszystkie cztery głośniki ale może po dwa w obudowie bo tyle ma kanałów ten wzmacniacz chyba że na froncie dwie obudowy zamknięte za wypoczynkiem podwójną otwartą i co z magnatem już aktywnym? chyba że jemu dam wtedy z wyjścia kabli głośnikowych tamtego subwoofera za wypoczynkiem i zostanie na miejscu

[KrzysiekA]

Mniejsze będzie łatwiej pochować w pomieszczeniu. Problemem może być jedynie plątanina kabli. Jak dasz tyle głośników na bas to ci kiedyś przez przypadek głowę urwie w jakimś filmie.

[porlick]

Jeśli mają być mniejsze, da się zrobić 2 suby po 2 głośniki w układzie compound, wtedy skrzynki wyjdą dwukrotnie mniejsze, jak dla pojedynczego głośnika.

Jak na rysunku- skrzynka może stać na przedłużonych ściankach bocznych, które dadzą odpowiednią przestrzeń dla zamontowania dolnego głośnika i zamaskują go, by nie był widoczny z zewnątrz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Jeśli mają być mniejsze, da się zrobić 2 suby po 2 głośniki w układzie compound, wtedy skrzynki wyjdą dwukrotnie mniejsze, jak dla pojedynczego głośnika.

Jak na rysunku- skrzynka może stać na przedłużonych ściankach bocznych, które dadzą odpowiednią przestrzeń dla zamontowania dolnego głośnika i zamaskują go, by nie był widoczny z zewnątrz.

Chyba najrozsądniejsze rozwiązanie. Wprawdzie mocowo się traci ale istotnie zmniejsza się wielkość skrzynek.

[porlick]

Przy mnogości na rynku mocnych wzmacniaczy, to nie jest problemem.

[KrzysiekA]

Przy mnogości na rynku mocnych wzmacniaczy, to nie jest problemem.

Miałem na myśli to że traci się na mocy głośników. są też zalety takigo zastosowania. N.p. niższe parzyste harmoniczne no i w końcu dwa razy mniejsza obudowa t.z. około 50 litrów dla BR. Teoretycznie 40 litrów ale gdzieś trzeba schować drugi głośnik.

[piotrek1987]

Jeśli mają być mniejsze, da się zrobić 2 suby po 2 głośniki w układzie compound, wtedy skrzynki wyjdą dwukrotnie mniejsze, jak dla pojedynczego głośnika.

Jak na rysunku- skrzynka może stać na przedłużonych ściankach bocznych, które dadzą odpowiednią przestrzeń dla zamontowania dolnego głośnika i zamaskują go, by nie był widoczny z zewnątrz.

Już myślałem że zostawiliście mnie Panowie ( :

Też właśnie kiedyś widziałem tego typu rozwiązanie ale dziwi mnie jak to dokładnie zrobić jaka odległość ma być między membranami tych głośników i w jaki sposób to zagra bo wtedy membrany będą pracować względem siebie i do tego czy warto rzeczywiście bo tak naprawdę drugi głośnik jest jakby bez obudowy?
