Półprzewodnikowa Cewka Tesli

[Creativ]

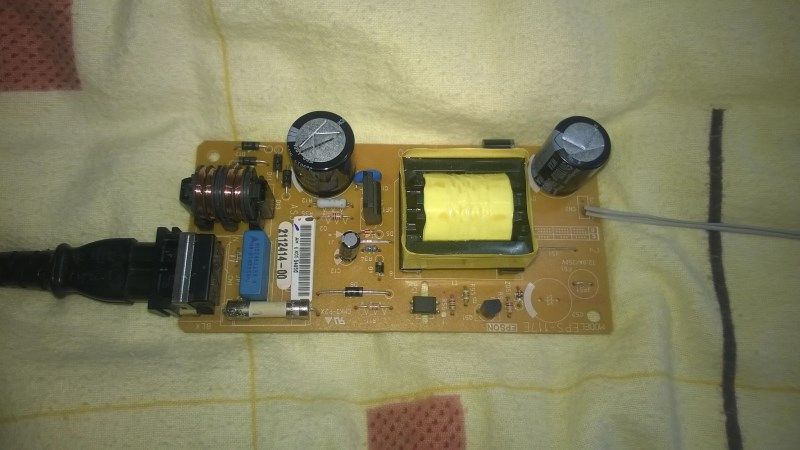

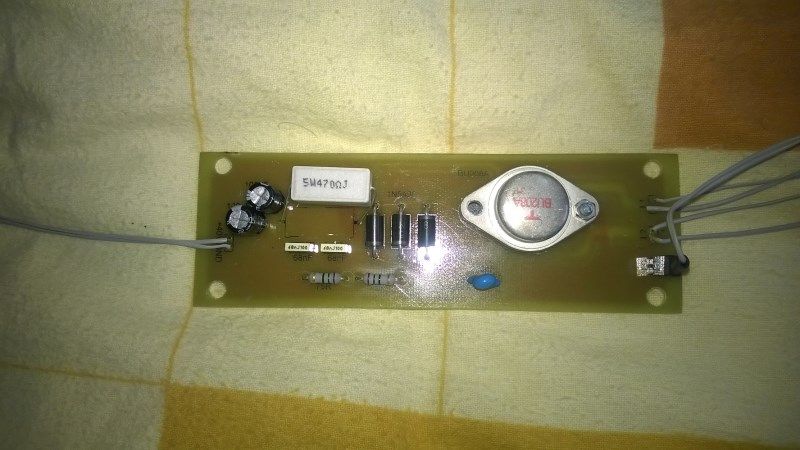

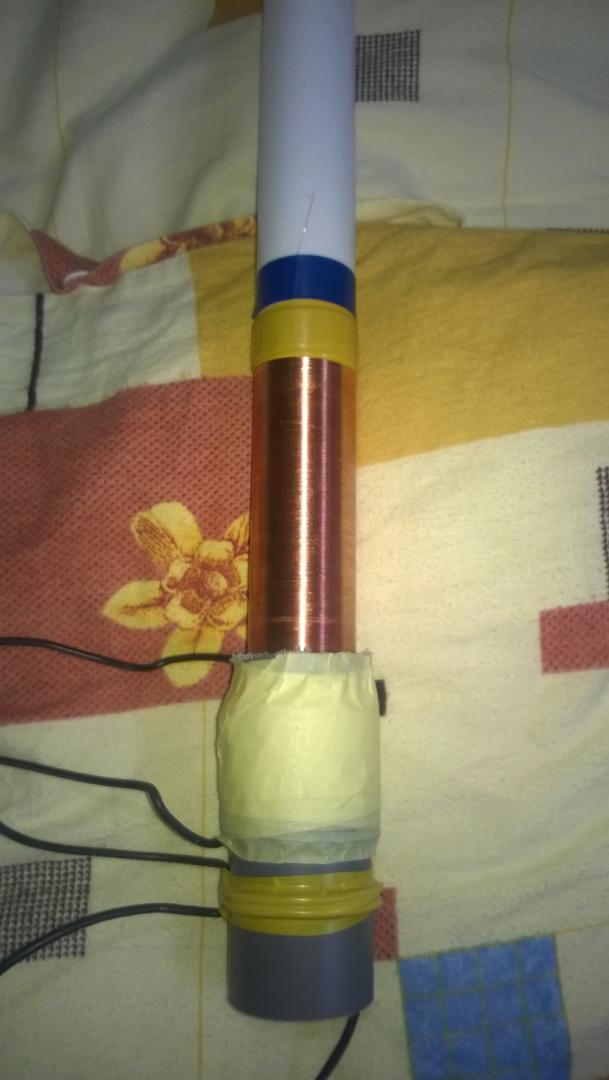

Witam zbudowałem cewkę tesli z poniższego schematu, uzwojenie wtórne miało mieć 1000 zwojów drutem 0,3mm wymiary śr. 40mm wys. 305mm rezonans 1120KHz, ja swoją nawinąłem drutem 0.15mm 1000 zwojów śr. 40mm wys. 180mm rezonans ok. 1000KHz. Do jej zasilania użyłem zasilacza 40V ze starej drukarki.

I tu zaczyna się problem po podłączeniu wszystkiego cewka nie działa, raz się udało ją uruchomić kiedy przesuwałem uzwojenie pierwotne po cewce. Po ok. 30 sekundach wyładowanie się skończyło i od tamtej pory nie mogę w żaden sposób jej uruchomić. Proszę o pomoc w jej uruchomieniu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

a1). Czy miałeś może zmierzoną indukcyjność cewki L3 przed pierwszym włączeniem ?

a2). Czy nadal jest ta sama wartość indukcyjności ( pytam pod kątem, czy któregoś zwoju nie przebiło / czy zwartego zwoju nie ma

b). Czy kondensator 220pF/500V nie jest przebity ? Próbowałeś go wymienić ?

c). Czy próbowałeś dodać lub odjąć parę zwojów do L2 ?

d). Czy jesteś pewien, że tranzystora nie usmażyłeś ?

e). Próbowałeś oscyloskopem zobaczyć, czy w ogóle coś się dzieje na kolektorze trana ?

f). .... spróbowałbym jeszcze jakieś drobne zmiany pojemności w okolicy tego 220pF ... może po prostu nie jest dobrze zestrojona.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Creativ]

Kondensator wymieniałem , tranzystor dla pewności też został wymieniony, oscyloskopu nie posiadam ilość zwoji próbowałem zmieniać, indukcyjności nie mierzyłem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Powiedz proszę, ta informacja o częstotliwości rezonansowej - to jest "wyliczone" czy "zmierzone" czymś ?

Czy przy tych częstotliwościach jest szansa, że zwykłym multimetrem na zakresie "AC" da radę poprzez konda blokującego zmierzyć, czy tam w ogóle się generuje jakieś "AC" na kolektorze tego trana ?

Zastanawiam się jeszcze nad wariantem, iż może któraś z diod została przebita ?



( To chyba niemożliwe ... ale .... ) na jakie napięcie zaporowe jest ta dioda co równolegle do rezystora 150R/1W ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Creativ]

Rezonans wyliczony co do diod to nie wiedziałem jakie dokładnie to są i zastosowałem 3 takie same diody 1N5408, 3A, 1000V, co do oscyloskopu to zbudowałem przed chwilą coś takiego

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ale nie wiem jak zmierzyć nim tranzystor.
