Accuphase c2810 klon

[maxrider]

Witam.

Mógłby ktoś polecić jakieś porządne okablowanie sygnałowe jakie zastosować w klonie?

Najlepiej dostępne w Polsce.

Pozdrawiam:

Andrzej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxrider]

Nikt nic pie podpowie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nerwowyx]

Cześć! jeśli chodzi o wnętrze to polecam druty miedziane posrebrzane w teflonowej izolacji mundorfa. Znajomy stosuje i chwali:) Ja używam też takich drutów 0,8 lecz izolacje robiłem sam i też nie narzekam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Przedsmak, na razie uruchomiony sam bufor, nie mogę doczekać się reszty :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolszew73]

Rozumiem Twoje zniecierpliwienie, u mnie już działa i to do dawna budząc radość moją i podziw gości.



A w temacie kabelków co wspomniał wcześniej maxrider, może ktoś coś konkretnego np. z linkiem do sklepu poleci? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leszczu]

Ja tu podkupilem kilka rodzajow. Czyste srebro i posrebrzane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Ja do audio używam Klotza, kable solidne, cena przystępna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Składając 2810 zauważyłem jedną rzecz, dwie płytki, dwa transformatory zapewniają odizolowanie kanału prawego i lewego, ale całość znajduje jeden punkt wspólny na PCB sterownika. W mojej głowie postała idea by przeciwstawić się temu. Sygnał z procesora wędruje tylko w jedną stronę, więc postanowiłem użyć transoptorów. Układ pozwala na pełne odizolowanie sterowania od PCB kanału, co załatwia ten jeden "czarny punkt". Czyli zmiana z preampa stereo na dual mono :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Panowie, jakie dokładnie enkodery są potrzebne?

Z góry dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolszew73]

Składając 2810 zauważyłem jedną rzecz, dwie płytki, dwa transformatory zapewniają odizolowanie kanału prawego i lewego, ale całość znajduje jeden punkt wspólny na PCB sterownika. W mojej głowie postała idea by przeciwstawić się temu. Sygnał z procesora wędruje tylko w jedną stronę, więc postanowiłem użyć transoptorów. Układ pozwala na pełne odizolowanie sterowania od PCB kanału, co załatwia ten jeden "czarny punkt". Czyli zmiana z preampa stereo na dual mono :).





też na to wpadłem, zrobiłem prototyp na IXYS CPC1303GR, działa ... ale, przy zmianie głośności słychać stuki, nie mam pojęcia dlaczego. Na razie zrezygnowałem z pomysłu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M3000GT]

Jeśli ktoś potrzebuje wyświetlacz HCMS-2971 razem z płytką i odbiornikiem do c2810 to zapraszam na PW .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Gra całkiem zacnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

1. Czemu płytka sterownika z przodu?

2. Czy akcja "dual mono" pomyślnie zaimplementowana ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

1. Wtedy z przodu nic kompletnie bym nie zmieścił na panelu :)

2. Czekam na elementy aż przyjdą pocztą, płytka leży wytrawiona. Z wzmacniaczem dual mono na pewno da to dobry efekt, kiedyś jakbym miał monobloki, to będzie jak znalazł gotowy preamp :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

Monobloki powiadasz ...brzmi dobrze :D ,no chyba nie rozetniesz Accu na dwie części

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Monobloki powiadasz ...brzmi dobrze :D ,no chyba nie rozetniesz Accu na dwie części



Nowy brzeszczot i jazda przez środek :D

Tak na poważnie, to bujanie w obłokach o monoblokach :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Regulacja działa, preamp zyskał miano dual-mono :)

Nie ma negatywnych skutków, tak samo słychać lekkie stukanie z układem jak i bez.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Wtrące się trochę w wątek, z ciekawostką i pytaniem:

Byłyby osoby chętne zamówić takie cudo? wzorowane właśnie na C2810 ...na ile jest to klon a na ile wytwór jakiejś wyobraźni nie wiadomo, ale jako ciekawostkę chętnie bym to przygarnął aby się tym pobawić, a może akurat coś z tego wyjdzie...cena jest dość przystępna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

Wtrące się trochę w wątek, z ciekawostką i pytaniem:

Byłyby osoby chętne zamówić takie cudo? wzorowane właśnie na C2810 ...na ile jest to klon a na ile wytwór jakiejś wyobraźni nie wiadomo, ale jako ciekawostkę chętnie bym to przygarnął aby się tym pobawić, a może akurat coś z tego wyjdzie...cena jest dość przystępna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To jest tylko pcb, więc musiał byś sobie to złożyć. Ale warto się pobawić, za ok 300zł masz płytki. Ja osobiście ściągam pcb do 7100 tego samego sprzedawcy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Witam,



W końcu i ja znalazłem trochę czasu, żeby poprawić moje pre.

Planuję włożyć transformatory do osobnej obudowy, a wolne miejsce wykorzystać na DAC-a.

Mam pytanie; ktoś wie ile mocy potrzeba do zasilenia logiki na płytkach głównych?

Rozważam użycie dwóch traf, 6V i 9V, 2VA każde.



Fotki z budowy już wkrótce...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Witam,



W końcu i ja znalazłem trochę czasu, żeby poprawić moje pre.

Planuję włożyć transformatory do osobnej obudowy, a wolne miejsce wykorzystać na DAC-a.

Mam pytanie; ktoś wie ile mocy potrzeba do zasilenia logiki na płytkach głównych?

Rozważam użycie dwóch traf, 6V i 9V, 2VA każde.



Fotki z budowy już wkrótce...



Według mnie lepszym wyjściem jednak będzie zrobienie nowej obudowy do DACa, nawet jeśli wyjdzie troszkę drożej, to jak w przyszłości któryś element wymienisz, to bez ingerencji w drugi będzie.

Ja u siebie mam 7VA 6V, takie poniewierało się w szafie to dałem, ale 2VA może być mało, bo jednak trochę przekaźników jest do zasilenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Czesc,

Dzieki za zainteresowanie.

Koncept sie nie zmieni; jestem zwolennikiem jak najkrotszych polaczen I chetnie dodalbym porzadek phono stage, ale obawiam sie, ze kolejna plytka juz sie nie zmiesci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Czesc,

Dzieki za zainteresowanie.

Koncept sie nie zmieni; jestem zwolennikiem jak najkrotszych polaczen I chetnie dodalbym porzadny phono stage, ale obawiam sie, ze kolejna plytka juz sie nie zmiesci

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

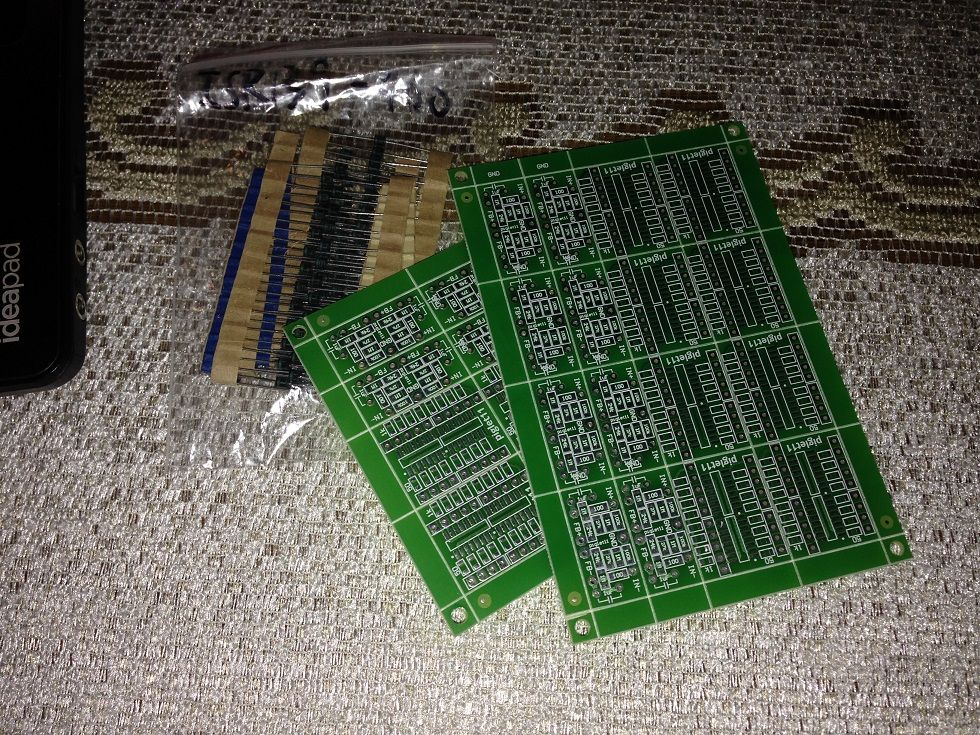

Panele PCB przyszły :D, mój mod zaimplementowany już :D.

Jest inaczej, inaczej lepiej, na pierwszy rzut słychać, że jest więcej dołu :)

W najbliższym czasie jeszcze w ruch pójdą diody 1SR139-400 :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Super,

Napiszesz coś więcej o tym modzie, czy mamy zgadywać ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Jakiś czas temu patrząc na schemat 2810 i pre Damiana znalazłem jedną różnicę, a mianowicie w torze wejściowym przed kondensatorem 470nF brak jednego rezystora w szeregu, do masy i sprzężenia przez kondensator do wejścia. Ogólnie Damian wykonał świetną robotę z tym preampem :). Postanowiłem zrobić tego typu modyfikację, aby zobaczyć co się stanie. PCB jest tak zaprojektowana, by wszystko ładnie wchodziło w miejsce kondensatorów (widać na zdjęciu).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Mam takie pytanie, czy miał ktoś problem z enkoderami optycznymi, zastosowanymi w pre? Na mechanicznym wszystko działa dobrze, natomiast na optyku niestety nie działa. Wartość napięcia z pinów A i B waha się od 51 do 54mV, zaś przy teście na zasilaczu laboratoryjnym wartość na wyjściu skacze do poziomu

~2V, więc enkodery są sprawne, a fakt że obydwa były by felerne jest mało prawdopodobny.



PS: jak tylko uporam się z enkoderami, to zamieszczę opis swojej przeprawy 2810 w celu polepszenia brzmienia niewielkim kosztem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lutego 2016 przez protagoras

[JarekC]

Mam takie pytanie, czy miał ktoś problem z enkoderami optycznymi, zastosowanymi w pre? Na mechanicznym wszystko działa dobrze, natomiast na optyku niestety nie działa. Wartość napięcia z pinów A i B waha się od 51 do 54mV, zaś przy teście na zasilaczu laboratoryjnym wartość na wyjściu skacze do poziomu

~2V, więc enkodery są sprawne, a fakt że obydwa były by felerne jest mało prawdopodobny.



PS: jak tylko uporam się z enkoderami, to zamieszczę opis swojej przeprawy 2810 w celu polepszenia brzmienia niewielkim kosztem :)



Pisałem alternatywny soft dla C2810 i u osób które z niego korzystają nie było problemu z obsługą tych enkoderów.

Jeżeli jesteś zainteresowany to mogę Ci podesłać soft do testów, przy czym jeżeli chciałbyś go potem użytkować to jest to wersja płatna.



Funkcje alternatywnej wersji softu V1.03:

Na pilocie RC5 są obsługiwane:

POWER

VOL_UP

VOL_DOWN

CHANNEL +

CHANNEL -

MUTE

1,2,3,4 - bezpośredni wybór wejścia



Istnieje możliwość samodzielnego definiowania wszystkich wyświetlanych napisów.

Aby wejść do trybu SETUP należy:

1. całkowicie wyłączyć zasilanie C2810

2. trzymając naciśnięty przycisk POWER włączyć zasilanie C2810

3. trzymać naciśnięty przycisk POWER

4. najpierw wyświetli się Power UP a potem Cfg 1.03 i Exit

5. puścić przycisk POWER

6.teraz impulsatorem od selektora można przeglądać wszystkie nazwy

7. jeżeli chcemy któryś zmienić to naciskamy POWER i wtedy zaczyna migać kursor

8. zmian dokonujemy impulsatorem selektora a zatwierdzamy POWER

9. aby zakończyć tryb SETUP wybieramy napis EXIT i naciskamy POWER



Istnieje też wersja dla pilota Apple.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxrider]

Witajcie.

W końcu po długiej przerwie w pracach spowodowanej innymi zajęciami udało dziś mi się uruchomić PRE.

Jest jeden mały problem, a mianowicie w przedziale 25-43% wzmocnienia jeden z kanałów traci wzmocnienie, gra zdecydowanie ciszej od drugiego. W pozostałych przedziałach to jest od 0-25% i 43-100% wszystko jest w porządku.

Ma ktoś jakiś pomysł co może być nie tak ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witajcie.

W końcu po długiej przerwie w pracach spowodowanej innymi zajęciami udało dziś mi się uruchomić PRE.

Jest jeden mały problem, a mianowicie w przedziale 25-43% wzmocnienia jeden z kanałów traci wzmocnienie, gra zdecydowanie ciszej od drugiego. W pozostałych przedziałach to jest od 0-25% i 43-100% wszystko jest w porządku.

Ma ktoś jakiś pomysł co może być nie tak ?



Przypuszczam że nie kontaktuje ci jedna z linii sterujących pomiędzy sterownikiem a modułem pre lub uszkodzony masz jeden z bloków pre.



JarekC
