likwidacja szumów wzmacniacza

radark

By radark ,
in DIY

Go to topic listing
  • Pokaż nowe odpowiedzi

    • Recommended Posts

    radark Enthusiast

    radark

    Posted
    Posted

    czy da się zlikwidować szum wzmacniacza kenwood ka-828, jeśli tak to co należy wymienić lub oczyścić i czy mogę to zrobić sam za pomocą lutownicy jako amator czy lepiej oddać do elektronika

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    artw Community Regular

    artw

    Posted
    Posted

    a możesz stwierdzić co szumi? Np czy na wszystkich wejściach?A schemat po prostu dodaj do swojego postu

    w tym wątku

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    DIY to przyjemność grzebania w sprzętach.

    Link to comment
    Share on other sites
    sybic Collaborator

    sybic

    Posted
    Posted

    Za mała danych...

    Czy szum pojawił się nagle czy był od początku użytkowania wzmacniacza?

    Co to za szum?

    Lekki, słyszalny tylko po przyłożeniu ucha do głośnika, czy głośny trzeszczący i nawet modulowany?

    Zależny od ustawienia głośności, czy nie?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Link to comment
    Share on other sites
    radark Enthusiast

    radark

    Posted
    • Author
    Posted

    wzmacniacz mam od niedawna, wiadomo ma swoje lata, od początku posiadania ten szum był, pojawia się po jego uruchomieniu, jest słyszalny nawet nawet z dwóch trzech metrów od kolumn, kiedy wyciszy się wzmaka jest on troche mniejszy ale nie znika wcale, po odkręceniu potencjometru jest juz na swoim poziomie ale nie rośnie wraz ze zwiększaniem poziomu głośności, szum jest niezależny od źródeł dźwięku, jest on trochę wkurzający szczególnie przy delikatnej muzyce, przy dynamicznych utworach nie ma znaczenia, dźwięk wzmacniacza jest ok tylko ten szum powoduje że brakuje tego czystego odbioru,

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    Grzegorz7 Experienced

    Grzegorz7

    Posted
    Posted

    Wszystko co szlachetne szumi.

    Idealny szum to zupa oscylacji nieskończonych harmonicznych.

    Cały wszechświat to oscylacje.



    Jeśli nie szumi nie należy do tego świata...

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    radark Enthusiast

    radark

    Posted
    • Author
    Posted

    akurat mam drugi wzmacniacz nad c372-szumów zero, w głośnikach cisza, mam schemat ale jest zbyt duży aby go tu zamieścić, mogę przesłać na priva, jakieś propozycje naprawy?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    sybic Collaborator

    sybic

    Posted
    Posted

    Jeśli szumy wynikają z założeń konstrukcyjnych, np. końcówka i PRE amp jest na układach scalonych i wzmacniaczach operacyjnych i przed tym wszystkim jest potencjometr głośności to nawet najlepszy elektronik tutaj nie pomoże.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Link to comment
    Share on other sites
    bc_leszcz Explorer

    bc_leszcz

    Posted
    Posted

    naprawdę nikt nie wie jak to zrobić? nie ma elektroników na forum?



    Oczywiście że jest tu wiele osób, które wiedzą jak sobie z tym poradzić. Pytanie czy Ty , nawet z naszą pomocą sobie z tym poradzisz. Czy masz lutownicę, miernik oraz chęci i zapał by w nim dłubać.



    Ten wzmacniacz jest na hybrydach TA2041 i TA2032 a to niezbyt dobrze wróży potencjalnej naprawie .... jeżeli uszkodzona jest jedna z tych kości to tylko wymiana , a nie ma na co wymieniać .... no ale skoro działa to może te kostki są OK a problem leży gdzie indziej.



    Może na początek inaczej ...



    1. z tyłu masz mostek na ADAPTOR OUT IN - rozłacz mostek i podaj sygnał bezpośrednio na ADAPTOR IN - czy szum w jakikolwiek sposób się zmieni ? to pozwoli wyeliminować choćby początkowy fragment toru - czyli selektor źródeł.



    2. możesz odszukać złącze J205 i zewrzeć piny 1, 3 do 2 (sygnał do masy) albo możesz wylutować kondensatory C1 i C2 o wartości 4,7uF



    bo skoro szukamy źródeł szumu to sygnał wejściowy nie bedzie na potrzebny - w dalszych poszukiwaniach możemy słuchać samej końcówki.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    artw Community Regular

    artw

    Posted
    Posted

    naprawdę nikt nie wie jak to zrobić? nie ma elektroników na forum?



    miałeś załączyć schemat.

    I nie oczekuj łatwych odpowiedzi typu"dotknij lutownicą tu i tu i szumy znikną jak za dotknięciem czarodziejskiej różdżki"

    Raczej przygotuj się na długie i żmudne"spróbuj tego,jak nic nie pomoże to może tego,a potem....."

    Tak to działa , a Ty chyba cudów oczekujesz

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    DIY to przyjemność grzebania w sprzętach.

    Link to comment
    Share on other sites
    radark Enthusiast

    radark

    Posted
    • Author
    Posted

    cudów nie oczekuję, jak mnie to przerośnie oddam do serwisu i tyle, schemat waży 4mb więc się nie zmieści na forum, prześlę Ci na priva

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    bc_leszcz Explorer

    bc_leszcz

    Posted
    Posted

    cudów nie oczekuję, jak mnie to przerośnie oddam do serwisu i tyle, schemat waży 4mb więc się nie zmieści na forum, prześlę Ci na priva



    nie obrzucajmy się błotem i róbmy z siebie wariatów, ten manual jest powszechnie dostępny i to bez jakiejkolwiek rejestracji, kto zechce pomóc może sobie ściągnąć sam:



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    naprawa tego wzmacniacza nie będzie łatwa - końcówka mocy jest niestety na zbudowana na układach scalonych i możliwości ich sprawdzenia są ograniczone w zasadzie do pomiaru napięć na nich, ale byłoby dziwne gdyby oba kanały szumiały identycznie, więc trzeba spróbować



    pierwsze zadanie sprowadza się do dokładnych pomiarów i porównania wyników pomiarów z serwisówką - to może nam dać nam wskazówki gdzie szukać winnego



    ten wzmacniacz jest tak stary i tak mało wart że nie znajdziesz chyba serwisu gdzie opłacałoby się go naprawiać bo za równowartość rachunku za naprawę kupisz drugi, który działa dobrze a może i będzie to lepszy model niż ten, zatem warto samodzielnie w nim pogrzebać

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    sybic Collaborator

    sybic

    Posted
    Posted

    oba kanały szumią identycznie

    a nie mógłbyś zmierzyć tych szumów?

    Bo cały czas nie wiemy jaki jest ich charakter...

    Komputer kartą dźwiękową masz. Zainstaluj jakiś program-oscyloskop, wyjście wzmaka na wejście IN karty i pokaż grafikę przebiegu i poziomu tych szumów

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Link to comment
    Share on other sites
    bodo_z Enthusiast

    bodo_z

    Posted
    Posted

    Jeżeli szumi bez względu na ustawienie potencjometru głośności to oznacza że szumi stopień mocy, w tak leciwym sprzęcie kondensatory elektrolityczne znajdujące się w około scalonych końcówek dawno mogły wyschnąć i stracić parametry. dotyczy to w szczególności tych przy sprzężeniu zwrotnym. Niestety nie udało się mi otworzyć schematu na kompie z którego piszę więc nie wskaże konkretnych podejrzanych. Może jak wrócę do domu coś jeszcze skrobnę.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    bodo_z Enthusiast

    bodo_z

    Posted
    Posted

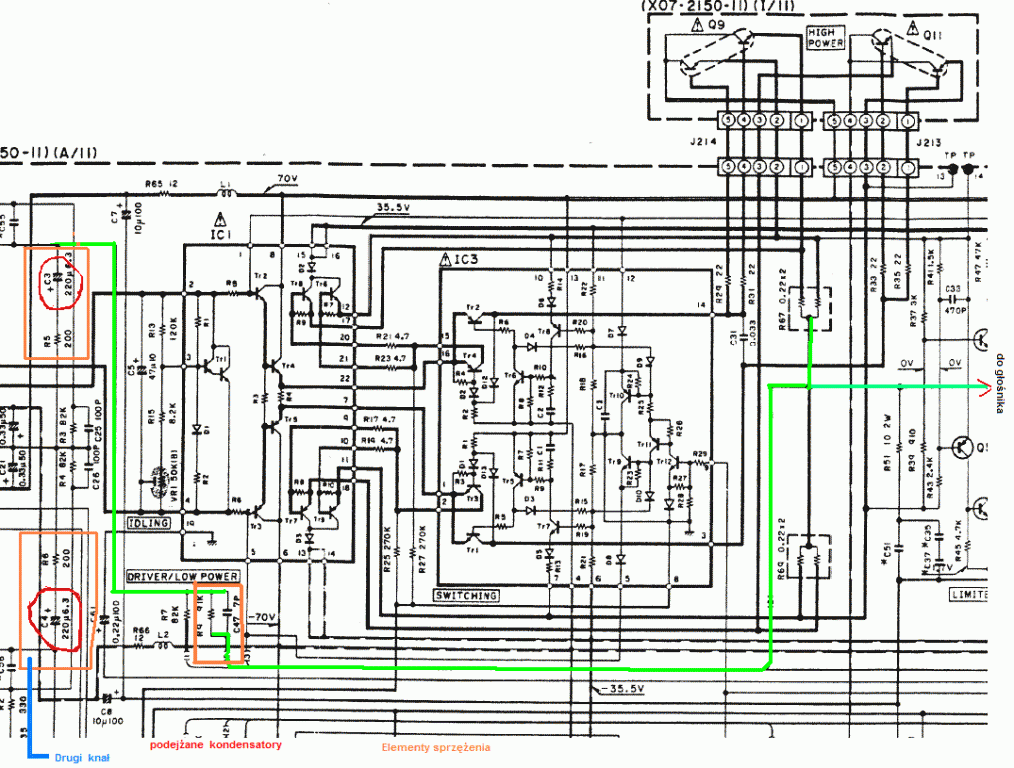

    W czerwonym kółku podejrzane kondensatory. Są jeszcze na wyjściu przy sprzężeniu słuchawek ale tamtych pewien nie jestem. C67 i C68 2.2uF/50



    Jeszcze 1 obrazek.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    radark Enthusiast

    radark

    Posted
    • Author
    Posted

    W czerwonym kółku podejrzane kondensatory. Są jeszcze na wyjściu przy sprzężeniu słuchawek ale tamtych pewien nie jestem. C67 i C68 2.2uF/50



    Jeszcze 1 obrazek.



    a jakie zamienniki ewentualnie kupić?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    bc_leszcz Explorer

    bc_leszcz

    Posted
    Posted

    a jakie zamienniki ewentualnie kupić?



    Tutaj możesz dostać tyle opinii ilu doradców, mimo że prawdopodobnie nie zrobi to większej różnicy.



    Kup "audiofilskie" to pewnie będzie dobrze. Kup po prostu kondensatory renomowanej firmy. Ważne aby ich pochodzenie było pewne i aby miały tą samą pojemność i nominalne napięcie nie mniejsze niż oryginał.



    Przykład dobrych firm: NICHICON, ELNA, PANASONIC, NIPPON CHEMICON. I raczej nie kupuj raczej jaichś wymyślnych kondensatorów LOW ESR itp. dedykowanych do płyt głównych.



    Pytanie gdzie chcesz to kupic? Allegro, Internet czy masz w pobliżu sklep stacjonarny ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    radark Enthusiast

    radark

    Posted
    • Author
    Posted

    czy wymiana ich jest trudna dla laika czy sobie z tym poradzę?, lutować lutowałem ale proste rzeczy, wnętrzności nigdy, zakupy robię na allegro

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
