modyfikacja hybrydy


krzysmxx

Rekomendowane odpowiedzi

Szanowni Koledzy,

Mam hybrydę Haiku Bright 2:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wersja z lampą 6N2P EW, 45W (300 W trafo).

Podoba mi się zamysł wzmaka z lampką na wejściu, z minimum części, dzięki czemu mogą byc dobrej jakości i wąsko stolerowane.

Generalnie barwa dźwięku mi się podoba, jednak odczuwam pewien niedosyt związany z ilością góry: obiektywnie spadek wmocnienia @20 kHz jest poniżej -1 dB (głośniki Epos Elan 30, 4 ohm), ale jest ta góra jakoś słabo słyszalna (porównywałem też z MF A3).

Na dole też trochę dynamiki by nie zaszkodziło.

Jeśli ktoś miałby jakieś pomysły, będę wdzięczny.

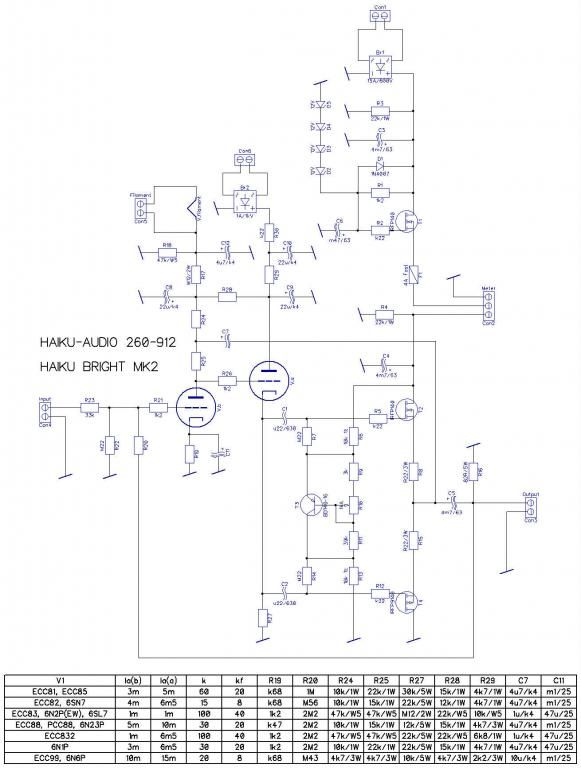

Załączam schemat, lutownicy się nie boję :)



Pozdrawiam,

Krzysiek


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam nadzieję ,że do kondensatora na wyjsciu masz dołączony jeszcze jakis inny ? ;) Ps. właśnie przymierzam sie do przerobienia tego schemaciku na zasilanie symetryczne bowiem KONDENSATORY na wyjsciu wzmacniacza jakoś mi się nie podobają :x



Dzięki :)

Nie, żadnych (z)boczników tam nie ma ;)

z drugiej strony: jak masz 2 kondy w zasilaczu symetrycznym to przecież prąd przez nie też płynie ...

Odnośnik do komentarza
Udostępnij na innych stronach

z drugiej strony: jak masz 2 kondy w zasilaczu symetrycznym to przecież prąd przez nie też płynie ...

owszem w zasilaczu są oraz muszą być ... lecz chodzi mi o to aby bezpośrednio w tor sygnału nie wrowadzać dodatkowych elementów uniemozliwiających prawidłowy sposób przekazania synału akustycznego ... wiem wiem .. zaraz się ktos odezwie ,ze w głosniku wysokotonowym tez jest kondensator ... bla bla bla ... ;)
Odnośnik do komentarza
Udostępnij na innych stronach

owszem w zasilaczu są oraz muszą być ... lecz chodzi mi o to aby bezpośrednio w tor sygnału nie wrowadzać dodatkowych elementów uniemozliwiających prawidłowy sposób przekazania synału akustycznego ... wiem wiem .. zaraz się ktos odezwie ,ze w głosniku wysokotonowym tez jest kondensator ... bla bla bla ... ;)

No OK, ja swojego raczej na symeryczny zasilacz przerabiać nie będę.

A co sądzisz np. o skasowaniu bootstrapa ?

Odnośnik do komentarza
Udostępnij na innych stronach

Równolegle do kondensatora wyjściowego daj dobry MKP tak z 10uF-tak jak radzi kolega wyżej,albo (hardcore - trzeba to robić z pełną świadomoscią co się robi,że nikt niezorientowany nic nie spie... ee zepsuje,nikt postronny nie będzie grzebał i pełna pewnością,czy kolumny to umożliwiają) tor głosnika wysokotonowego połącz bez kondensatora wyjściowego wzmacniacza(do punktu połączenia rezystorów emiterowych)

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

tor głosnika wysokotonowego połącz bez kondensatora wyjściowego wzmacniacza(do punktu połączenia rezystorów emiterowych)



No fakt, jakiś to pomysł jest, tylko trzebaby bi-wiring, a na razie nie chcę rozkopywać

kabla (plecionka Kimbera) ... Raczej ew. pokombinuję w dzielniku/oporniku tweetera, ale to jak nie będzie lepszego pomysłu :)

Odnośnik do komentarza
Udostępnij na innych stronach

A jeszcze jedno pytanie - jak się zapatrujecie na usunięcie kondensatora bootstrap ? Konstruktor pisze że można to zrobić bez niebezpieczeństwa dla całego układu.

Z uwagi na to że bootstrap powoduje wzrost zniekształceń dla wysokich częstotliwości, powinno to przynajmniej nie zepsuć; a wydaje mi się że wzmocnienie 1 stopnia

jest (i napięcie wyjściowe do wysterowania stopnia końcowego) wystarczające z obciążeniem "zwyczajnie" oporowym, więc nie czuję niezbędności tego bootstrapa. A może ktoś ma inne zdanie ?

Pozdrawiam,

Krzysiek
