NAD S500 sytuacja zastana, co myślicie?


zoller

Rekomendowane odpowiedzi

Witam.

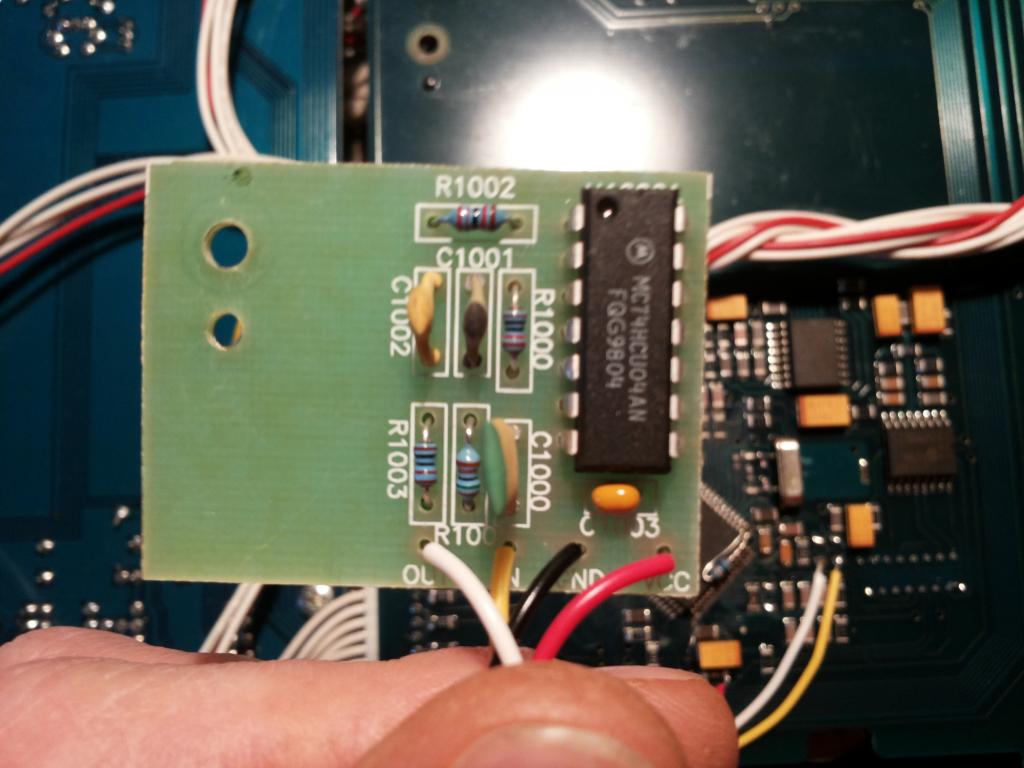

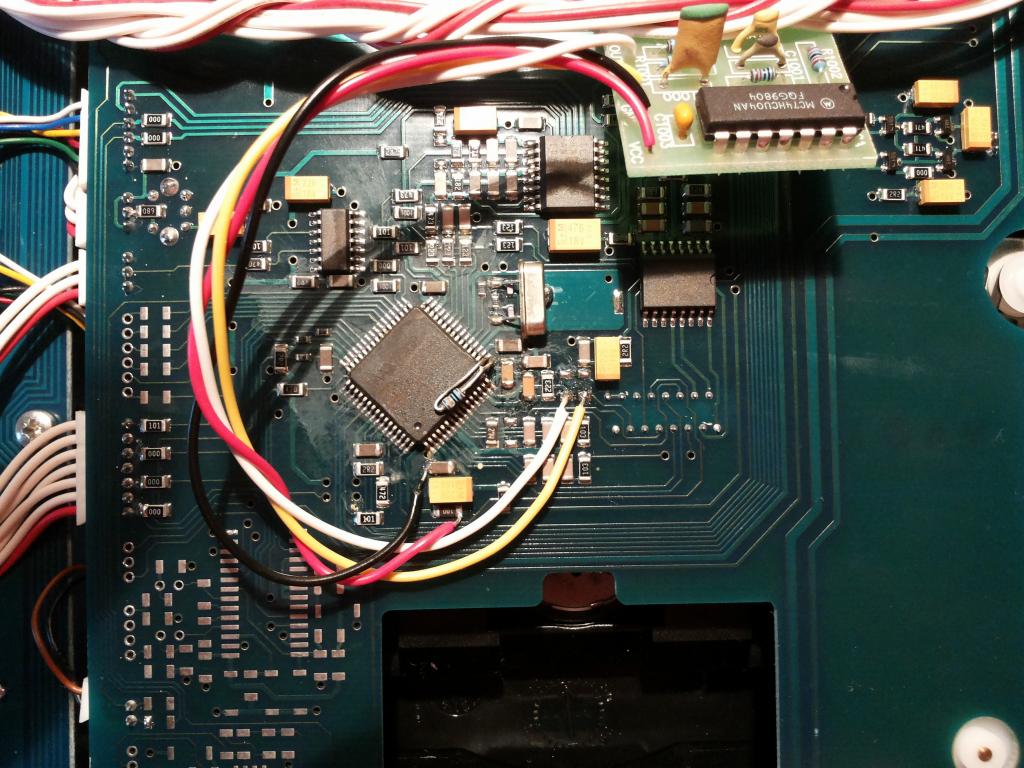

Jakiś czas temu nabyłem droga kupna wspomnianego wyżej cedeka. Jako, że człowiek się czasami nudzi, postanowiłem przygotować się do wymiany zegara rozkręcam i widzę takie coś....



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-13647-0-86479700-1398878326_thumb.jpg post-13647-0-57395300-1398878349_thumb.jpg post-13647-0-15964300-1398878339_thumb.jpg



Co myślicie, jeszcze nigdzie nie szukałem, szczerze na Was liczę :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie myśl - słuchaj.

Odnośnik do komentarza
Udostępnij na innych stronach

This device consists of six single−stage inverters. These inverters

are well suited for use as oscillators, pulse shapers, and in many other

applications requiring a high−input impedance amplifier. For digital

applications, the HC04A is recommended.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Trudno zgadywać nie widząc schematu ... ale w połączeniu z tymi ceramicznymi kondami C i rezystorkami R wygląda to na ...

Oscylatorek typu RC (kwarcu nigdzie tam nie widzę), który jest zbudowany na bazie tych inwerterów.



Oscylatorek "przyjmuje" w jakiś sprytny sposób na wejściu "istniejący" zegar z CD, i chyba robi coś w stylu "re-clocking" na bazie tych inwerterów i elementów RC. Dziwna to koncepcja, bo niby dlaczego układ oscylatora RC miałby być niby lepszy od kwarcu systemowego ??

A może po prostu chodzi o "odtworzenie" stromości zbocza ? To też raczej bez sensu, bo na tej długiej smyczy, na jakiej ta płytka wisi, w dużej odległości od końcowego klienta, to te "strome" zbocza i tak po drodze diabli wezmą.



Reasumując: Bez schematu - trudno powiedzieć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Generalnie nie mam schematu, ale wygląda to na oryginalną produkcję Philipsa. Spróbuję poszukać. W każdym razie pochodzenie tej "przeróbki" to Niemcy. Bladego pojęcia nie mam w jakim celu to zostało zrobione, a pomierzyć nie mam jak.

Nie myśl - słuchaj.

Odnośnik do komentarza
Udostępnij na innych stronach

Z takiej małej płyteczki, z niewielką liczbą elementów, to dość łatwo jest "z natury" zrysować ten schemacik.

Nie mówię o schemacie całego CD, lecz tylko tego malucha ... raptem kilka elementów tam siedzi ..



... a jeśli chodzi o miejsce ich włączenia do obwodów CD - no cóż ... dwa kabeli to jest po prostu masa i zasilania.

Pozostaje znamienny nazwą "OUT" ... oraz intrygujący "IN".

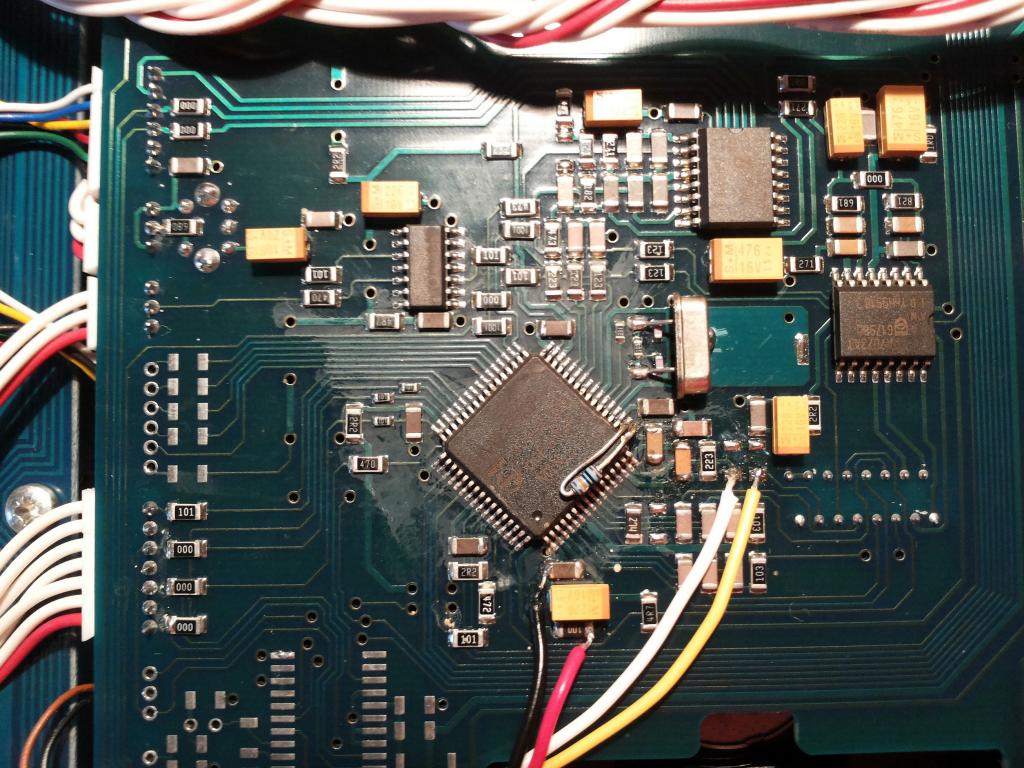

Spójrz na ten drobny druk na laminacie CD i spróbuj określić numery nóg tego wielkiego scalaka, do których te dwa wlutowane druty dochodzą.



A takie pytanko zupełnie na boku .. to CD .. działa ??



O ile ten biały kabel "OUT" wchodzi na kość SAA, to ten zółty kabel "IN" przychodzi z jakiegoś scalaka lub wtyczki która jest po prawej, ale wlutowanej od drugiej strony płytki PCB tego CD'ka.

Odnośnik do komentarza
Udostępnij na innych stronach

W każdym razie działa i ma swoje problemy. Muszę nad tym usiąść, ponieważ strasznie grzeją się drivery od silników. Jak się mocno nagrzeją, to płyta się zatrzymuje. Skoro już mam poszukać przyczyny tych problemów, to przy okazji zrobię coś z tym z zegarem.

Nie myśl - słuchaj.

Odnośnik do komentarza
Udostępnij na innych stronach

Do właścicieli wspominanego NADa potrzebuję wartość lub oznaczenie tego kondzia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie myśl - słuchaj.

Odnośnik do komentarza
Udostępnij na innych stronach
