Słaby sygnał na wyjściu magnetofonowym

[Arek0402]

Niedawno kupiłem Radmora 5102 i podłączyłem jego wyjście magnetofonowe do wejścia w moim Pioneer-ku, niestety sygnał jest bardzo słaby tzn. owiele ciszej gra niż tuner czy zmieniarka podłączona do tego wzmacniacza :(

I nie wiem czy to różnica w standardach sygnału czy po prostu coś mu dolega ?

[czester15.30]

Rozumiem , że ten Pioneerek to wzmacniacz zintegrowany . Może spróbuj podkręcić pokrętło głośności w Radmorku .

[Arek0402]

To nic nie daje, pokrętło głośności nie ma nic wspólnego z wyjściem magnetofonowym

[czester15.30]

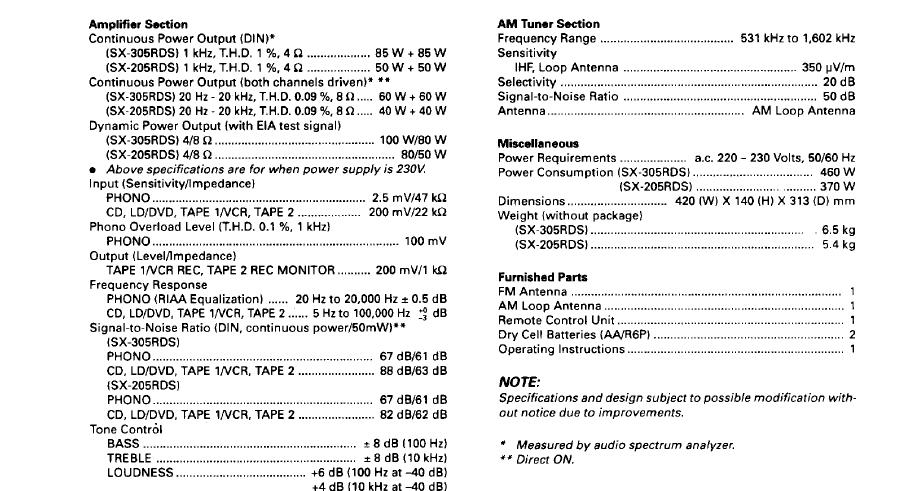

Wszystko jest chyba OK z radmorkiem zobacz parametry wyjścia radmorka i jakiegoś amplitunera ( wyjście REC ) .



pionek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ktoś kto zna się na elektronice zaraz napisze jakie jest standardowe wyjście pre-out .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Zakładając 47 kOhm na wejściu tego Pioneerka, to jeśli wyjście magnetofonowe ma 0,1 mV/ kOhm, wyjdzie i tak tylko z 5 mV, a wszystkie urządzenia miały od pewnej daty czułość rzędu 500 mV, więc sygnał jest 10 x za mały.

Standaryzacja w górę żeby uciec od poziomu szumów, ale to było dziesiątki lat temu...

W Radmorze są pewnie dzielniki oporowe; jak ktoś ma smykałkę, to pewnie mógłby coś z tym zrobić przy użyciu schematu. R.

[54139]

W radmorze prosta sprawa, kilka rezystorów dobrać i wlutować do żądanego wyjścia i po robocie, no ale trzeba wiedzieć co i jak albo popatrzeć. Wszech dostępny schemat i zdjęcia ułatwią znacznie sprawę.
