Regulacja głośności PVC Relay - propozycja

[pkrecz]

Jeden z ostatnich moich projektów zalegających na półce/w głowie - pasywna regulacja głośności na przekaźnikach. Będę oddawał kilka płytek do zakładu do wykonania. Jeżeli ktoś ma ochotę się przyłączyć to zapraszam. Niestety tym razem "zabawa" nie będzie tania ze względu na koszty zlecenia napisania oprogramowania i wykonania prototypu.



Koszt kompletu PCB (sterownik + wyświetlacz LED) wraz z zaprogramowanym uPC Attiny2313 to 85 zł.

Koszty wysyłki - 7 zł





Układ posiada następujące funkcje:



1. Regulacja głośności w krokach 0 ... 63

2. MUTE

3. Wybór jednego trzech typów impulsatora

4. Zmiana jasności świecenia wyświetlacza - 10 poziomów

5. Pamiętanie ostatnio ustawionej głośności

6. Zaprogramowanie max głośności po włączeniu sterownika



Płytka zaprojektowana pod konkretnie taki wyświetlacz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





W razie zainteresowania proszę zrobić listę jak zwykle.

Na ewentualnych zainteresowanych czekam do soboty 10 maja 2014.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Ten znaczek infinity, jest ładniejszy od tego wyświetlacza, weź coś lepszego znajdź.;0)

[dankam]

To ja rozpocznę listę chętnych na zaproponowany komplet.



1. dankam - 1 szt.

[TD5]

Komplet PCB do PVC



1. dankam - 1 szt.

2. TD5 - 2 szt.



trochę mało zainteresowanych ale liczy się jakość nie ilość :)

[sms]

A jak ma się to rozwiązanie do tego z avt , nie pamiętam dokładnie ale tam chyba ktoś z forum lub związanym z nim to robił.

[pkrecz]

TD5>

Damy radę :)



Zainteresowanych proszę o kontakt TYLKO na e-mail podany w "o mnie". W wiadomości proszę o podanie adresu do wysyłki. W odpowiedzi podeślę dane do przelewu.

[pkrecz]

Lista zamknięta. Pozostałe informacje w korespondencji prywatnej.

[pkrecz]

Płyteczki rozesłane :) Jakby ktoś chciał to znajdą się 2 komplety.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

Może ktoś wie gdzie kupić te przekażniki w Polsce ?

[pkrecz]

Farnell, TME ... widziałem też na Ebay.

[pkrecz]

Wskazówka odnośnie lutowania płytki z wyświetlaczem LED

Wyświetlacz LED lutujemy od strony U1, a gniazdo IDC po drugiej stronie.

[dankam]

Płytka dotarła dziękuje.

Zanim zabiorę się za montaż mam pytanie jakie imppulsator najlepiej zastosować?

Znacie jakieś dobre brzmieniowo rezystory które można by tu użyć?

[Olkowski]

Płytka dotarła dzięki i pozdrawiam.

[pittt]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dałem taki impulsator i śmiga :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A ja mam pytanie jakiej mocy i z jakimi napięciami trafo najlepiej będzie pasowało



Może ktoś podpowiedzieć



Koledzy podpowie ktoś jakie rafo aby to cudo zasilić

[Mufcore]

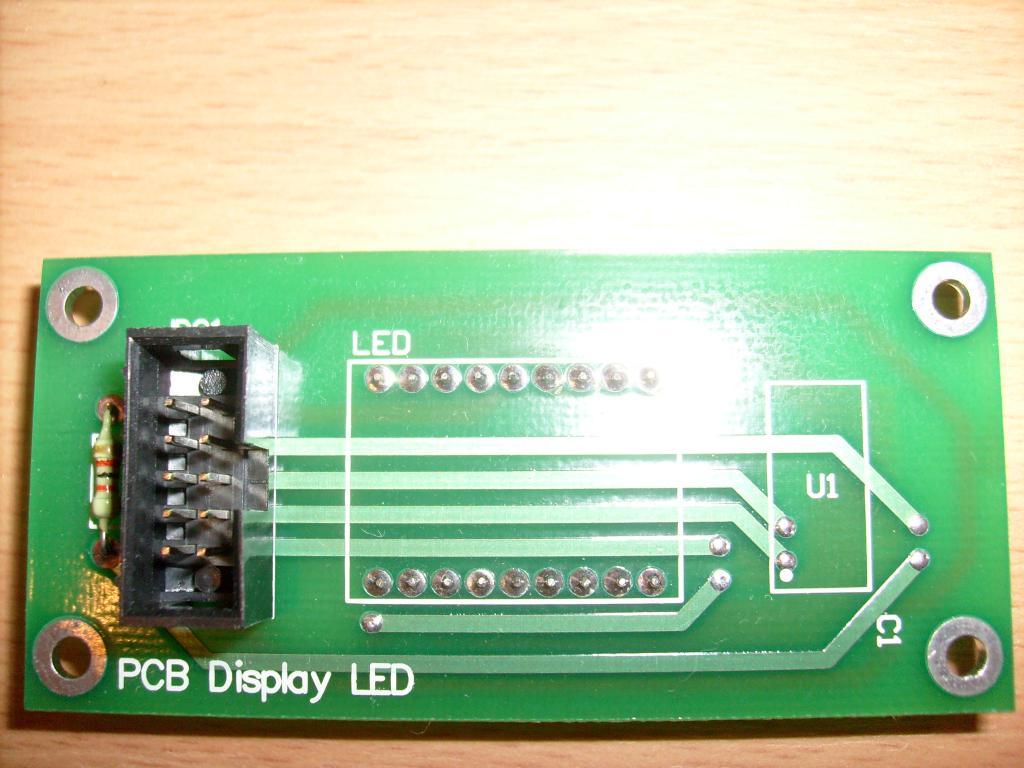

Koledzy ja po prośbie czy może ktoś kto poskładał ten układ załączyć zdjęcie zmontowanej PCB wyświetlacza z jednej i drugiej strony.



Coś mi kurcze nie chce ten układ ruszyć i nie bardzo wiem czemu.



Z góry dzięki

[TD5]

Proszę bardzo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Dzięki wielkie, rozumiem że działa ok.

A dasz rade zrobić zdjęcie zrobione taśmy :)

I pytanie dodatkowe czy działa ci on bez impulsatora czy musi być podpięty



Wysłane z mojego radiotelefonu MORS

Edytowane 10 Września 2014 przez Mufcore

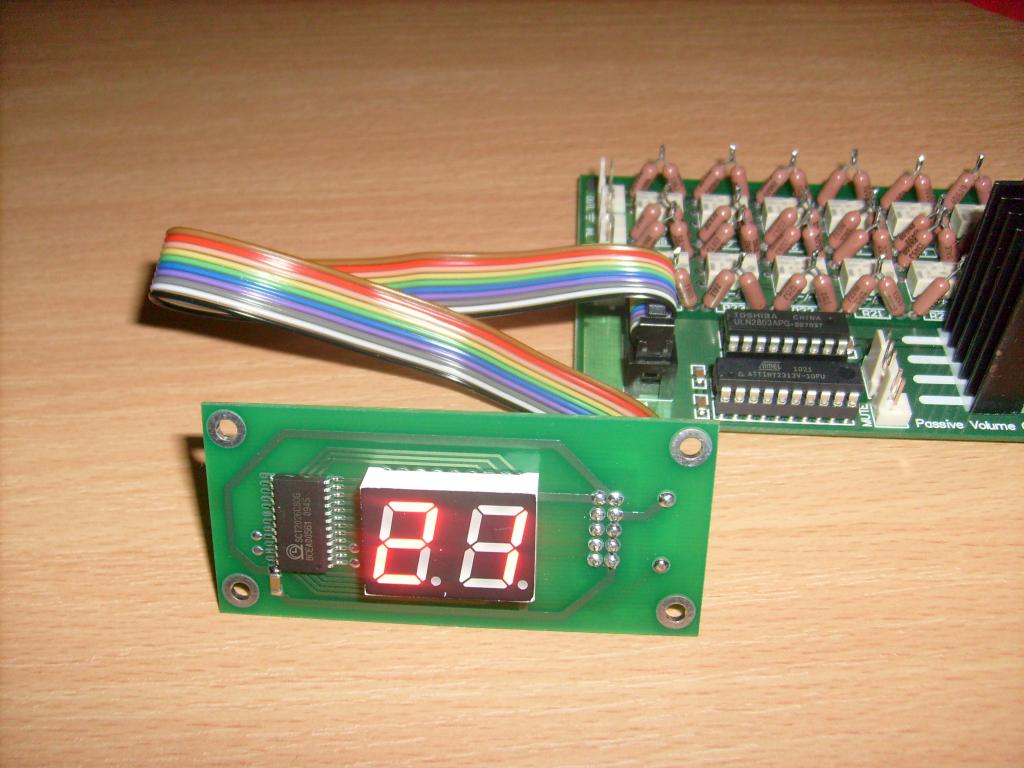

[TD5]

Tak bez impulsatora układ się uruchomi, ale nie ma możliwości ustawiania.

Sprawdź czy masz prawidłowe zasilanie, czy nie ma zwarć między ścieżkami i czy prawidłowo zacisnąłeś taśmę



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy po podłączeniu zasilania "cykają" jakieś przekaźniki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Tak bez impulsatora układ się uruchomi, ale nie ma możliwości ustawiania.

Sprawdź czy masz prawidłowe zasilanie, czy nie ma zwarć między ścieżkami i czy prawidłowo zacisnąłeś taśmę



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy po podłączeniu zasilania "cykają" jakieś przekaźniki ?



Po podłączeniu zasilania przekaźniki cykają więc tu jest ok, napięcie mierzone na wtyku wychodzącego z PCB PVC na poziomie 5,03V we wszystkich miejscach więc tu też jest ok.

Natomiast po połączeniu taśmą z PCB wyświetlacza jak już mierzę mam tylko 0,3V ciekawe.

Chyba wezmę przelutuję scalak i zobaczę co dalej

Dzięki za zdjęcia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TD5]

Sprawdź jakiego wlutowałeś SCT2026 - było kilka rodzai (ja mam CSOG), CSAG miał inny układ wyprowadzeń.

Powodzenia.

Edytowane 11 Września 2014 przez TD5

[Mufcore]

Ok układ przelutowany i teraz jest tak ze jak włączam to wyświetlacz mrugnięcia i razem z przekaznikiem (jak cyknie ) to on gaśnie - ręce opadają



Wysłane z mojego radiotelefonu MORS

[sms]

A ja mam pytanie jakiej mocy i z jakimi napięciami trafo najlepiej będzie pasowało



Tak dla potomnych od autora :

"Trochę" pobiera ... przekaźniczki, uPC, wyświetlacz ... nazbiera się, dlatego dałem radiator na stabilizator. Licząc lekki zapas to trafko 20VA wydaje się być min. Takie jest moje zdanie.

[Mufcore]

Ja mam wsadzone 40VA i i tak coś nie chce odpalić :(



Wysłane z mojego radiotelefonu MORS

[Nakamichi]

Tak dla potomnych od autora :

"Trochę" pobiera ... przekaźniczki, uPC, wyświetlacz ... nazbiera się, dlatego dałem radiator na stabilizator. Licząc lekki zapas to trafko 20VA wydaje się być min. Takie jest moje zdanie.



Układ w nastawie aktywującej max ilość przekaźników nie pobiera więcej niz 500 mA. Tak więc dla trafa o napięciu strony wtórej 8-9 V wystarcza w zupełności moc 5 do 10 W.

[pkrecz]

Hejka :)



Potrzebuję PCB do tego projektu - dokumentacja w pierwszym poście tego wątku. Jeżeli ktoś jest zainteresowany tym projektem to proszę zrobić listę.



Koszt kompletu PCB (sterownik + wyświetlacz LED) wraz z zaprogramowanym uPC Attiny2313 to 85 zł.

Koszty wysyłki - 7 zł



Pozdrawiam

Piotrek

[Kopczas]

Jest możliwość żeby połączyć dwie takie płytki w układ symetryczny??

[micha7n]

Wiem że to nie koncert życzeń...ale gdyby tak dorzucić obsługę pilota RC?..niewielki nakład pracy a przydatne

[hi_aro]

Jaką rezystancję ma ten PVC i czy masz jakiś arkusz do jej zmiany.

Za RC też bym optował.

[pkrecz]

Projekt jest zamknięty i niestety nie przewiduję zmian.

Jeżeli chodzi o układ symetryczny to szczerze powiedziawszy nie wiem :(

Co do rezystancji to zależy jaki szereg rezystorów wlutujesz. Później wstawię plik excel'a.

Edytowane 6 Marca 2016 przez pkrecz
