Trzaski w DAC-u

[SomekPoland]

Cześć

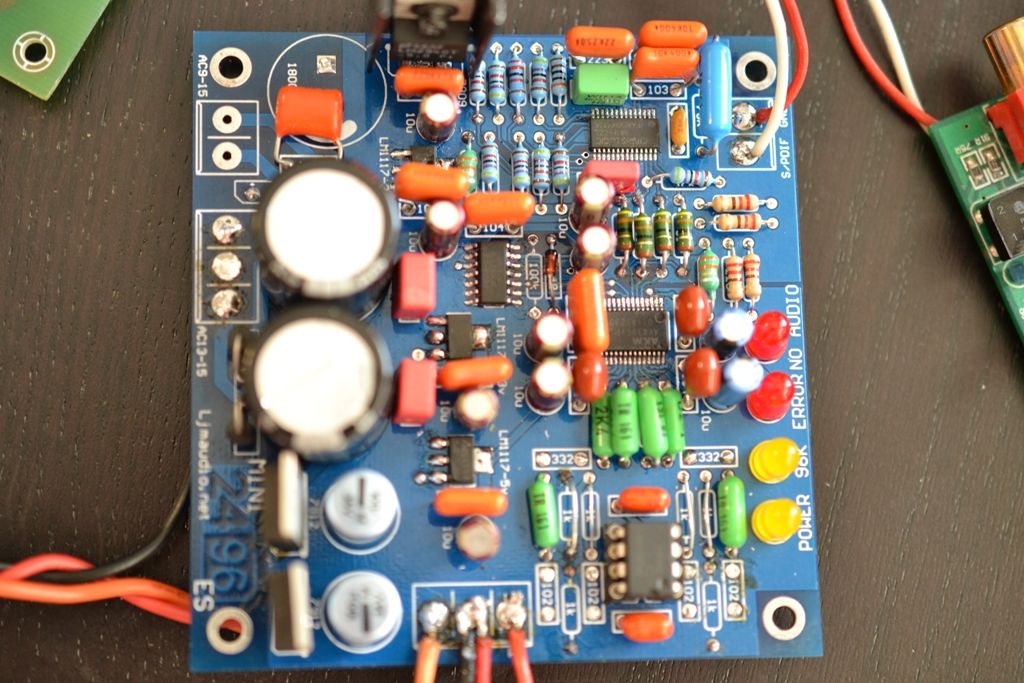

Złożyłem już chyba słynnego DAC-ka:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wszystko ładnie pięknie, tylko czasami pojawiają się trzaski, takie trochę ala jak z płyty winylowej. Co ciekawe u mnie na SONY-m TA-FB730R sa dosyć rzadkie, to u kumpla na lampie były dużo częściej i dużo głośniejsze. Ktoś ma jakikolwiek pomysł? Od 3 dni gapię się na płytkę i nie wiem co za cholera...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

W moim DAC`u trzaski były spowodowane zbyt niskim zasilaniem kostek CS8412, SM5813AP, więc miernik do ręki i do roboty.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocur57]

W moim DAC`u trzaski były spowodowane zbyt niskim zasilaniem kostek CS8412, SM5813AP, więc miernik do ręki i do roboty.



Potwierdzam, miałem podobny problem niedawno. Po zmianie trafa na bardziej wydajne problem zniknął.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Oczywiście, że sprawdzałem napięcia. Zasilam go z trafa 50VA, więc bez przesady. Poprawiłem luty przy kości też nic nie dało.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Somek nie obraż się ale my znamy Twoje kombinacje z zasilaniem układów, np clon HA.

Wystarczy, że na VA VD w CS 8416 będzie 3,0V lub 3,7V i już masz trzaski. Musibyć 3,3V.

Użyj odpowiednich transformatorów najlepiej na kształtach EL i zmierz napięcia

CS 8416 i AK4396.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Wystarczy, że na VA VD w CS 8416 będzie 3,0V lub 3,7V i już masz trzaski. Musibyć 3,3V.



Dokładnie! Transformator to jedno, a odpowiednie napięcia po stabilizacji to drugie.

Poza tym jakie napięcia ma transformator? Nikt nie jest jasnowidzem. Transformator może mieć 50W na uzwojeniach głównych i 50mA na pomocniczych.

Jaki długi i jakiej jakości jest kabel spdif?

Czemu jeszcze nie wstawiłeś zdjęcia? Najlepiej z obu stron.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Somek nie obraż się ale my znamy Twoje kombinacje z zasilaniem układów, np clon HA.

Obrażam się.

W ramach wyjaśnienia: było to x czasu temu i wtedy dopiero się uczyłem o obwodach symetrycznych i tak, dałem dupy, bo się podjarałem i chciałem wszystko na już. EOT

Wystarczy, że na VA VD w CS 8416 będzie 3,0V lub 3,7V i już masz trzaski. Musibyć 3,3V.

Zaskoczę was, nie nie jestem idiotą. Umiem zmierzyć napięcie i umiem spojrzeć do noty katalogowej. Napięcia w granicach 3,4V i 5,2V czyli w granicach normy.

Trafa jakich używałem: 40VA 2x15V i 50VA 2x12V.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Trafka są o wiele za mocne. Wystarczą 6W i 8W.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Ale kabel sygnału cyfrowego jest zaje fajną ćwierć skrętką o oporności 75R :)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Trafka są o wiele za mocne. Wystarczą 6W i 8W.

Takie mam pod ręką, poza tym w zestawie chyba tez będzie jakieś pre.

Ale kabel sygnału cyfrowego jest zaje fajną ćwierć skrętką o oporności 75R :)

Przy tej odległości nie ma znaczenia. Chwilę temu był po I2S podłączony CM6631 i było to samo.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Takie mam pod ręką, poza tym w zestawie chyba tez będzie jakieś pre.

Za duże trafa wprowadzaja zniekształcenia, szumy itd. Zbierają syfy z powietrza i przekazuja dalej. Dla pre powinno byc osobne zasilanie.

Takie trafka w Indelu i u Piekarza sa po kilka złotych.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Jak się pozbędę trzasków to pomyślę o trafie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Bump

wymieniłem kondy w zasilaniu obwodów analogowych ak, nic nie pomogło, zewnętrzne zasilanie +-12V nic nie dało.
