Lampowy wzmacniacz stereo wg projektu Audio Note KIT4

[Tomek 1685]

Kupiłem PCB do tego projektu i zastanawiam się czy go zbudować. Wobec tego zapytam bardziej doświadczonych "w lampie" kolegów.

- Czy może ktoś zbudował ten wzmacniacz lub podobną konstrukcję?

- Czego mogę spodziewać się po lampie 6V6GT?

- Jakie sugerujecie użyć kondensatory i rezystory?

- Jakie trafa wyjściowe (EDIS, czy może inne)?

- A może na tym PCB z małymi modyfikacjami zrobić klona P2 na 6L6?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

No cóż, wsparcia żadnego, a temat trzeba ciągnąć.

Powoli do przodu i mam nadzieję, że niedługo zagra.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

No cóż - pomocy ode mnie żadnej ,ale trzymam kciuki i życzę ukończenia projektu:))

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

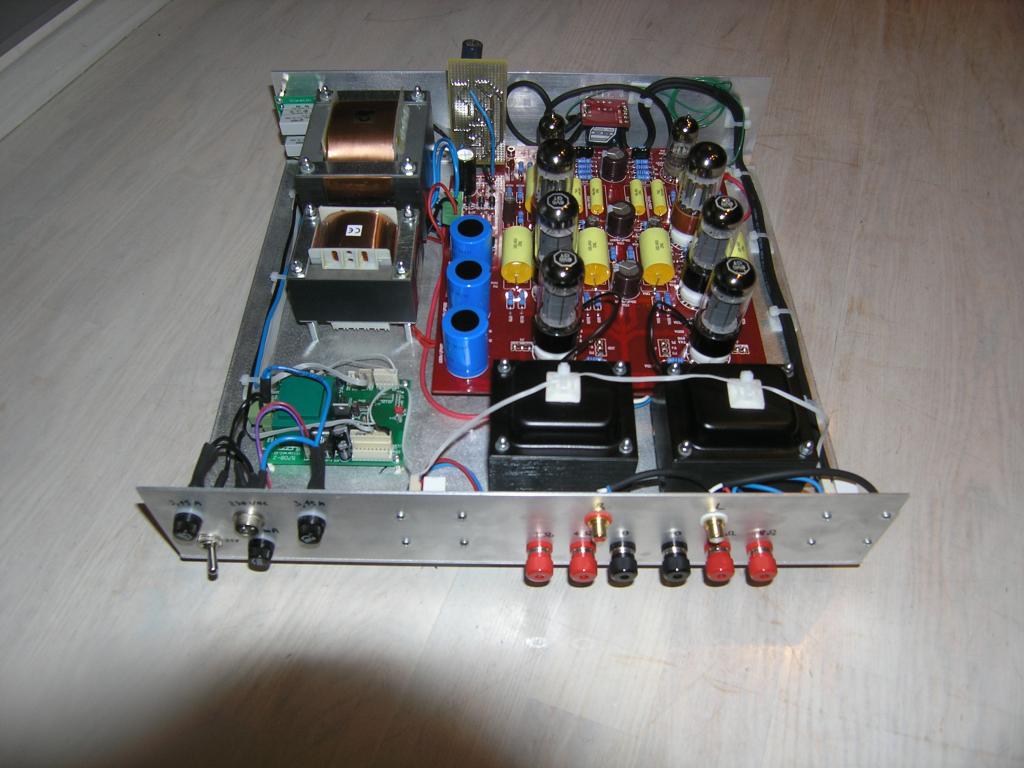

No i wreszcie wzmacniaczyk zagrał. Na razie jest jeszcze w obudowie testowej, ale już nie długo.

Co do szczegółów budowy to ogólnie rzecz biorąc trzymałem się schematu, z elementami jakoś specjalnie nie szalałem, więc nie ma tam hi-end'owych rezystorów i kondensatorów. Troszkę przewymiarowałem zasilacz (trafko i kondensatory 3x330uF) i dodałem stabilizację dla żarzenia lamp wejściowych.

Lampy jakie zastosowałem to 6V6GT od TungSol'a, 6SNGTB też od TungSol'a i 6N2P EW. Całością zarządza sterowniczek od JarkaC, więc lampki dostają zasilanie anod po rozgrzaniu, a wyjścia uaktywniają się po kolejnych kilkunastu sekundach. Jeśli zdecyduję się użytkować wzmacniacz jako integrę będzie możliwość wyboru źródła (selektor 4 wejść), regulacja głośności z pilota i wyświetlacz.

Całość wyniosła mnie około 3kzł. Obudowa, myślę że w 500 zł się zmieszczę. Czy było warto, biorąc pod uwagę, że gotowca można kupić taniej? Biorąc pod uwagę moje dotychczasowe doświadczenia z różnymi firmowymi lampiakami, warto było. Słucham sobie tego wzmacniacza już z dwa tygodnie więc zdążyłem już ostygnąć i jestem daleki od oceniania pod wpływem chwilowych emocji. Obiektywnie oceniam, że ten wzmak jest bardzo dobry. Nie zaobserwowałem w jego graniu czegoś co by mnie irytowało, jakiegoś specjalnego zaokrąglania dźwięku, spowalniania, wyostrzania, czy ograniczenia pasma. Jak na jego umiarkowaną moc (10W) potrafi zagrać bez zniekształceń zadziwiająco głośno(szczególnie że używam kolumn o dość niskiej efektywności 84dB i impedancji 4 Ohm, dla których producent zaleca stosowanie wzmacniacza tranzystorowego o mocy min. 50W). Mam wrażenie, że poziom głośności oferuje wyższy niż mój ulubiony PATHOS Clasic One, który ma dla kolumn 4 "omowych" 2x75W. Ogólnie charakter brzmienia jest neutralny, może troszkę "dogrzany" na średnicy i bardzo detaliczny i przestrzenny. Co ważne, wzmacniacz nie generuje żadnych dodatkowych dźwięków typu przydźwięk, szumy itp. Gdy nic nie gra jest "całkowicie martwy". Nawet z uchem w głośniku i potencjometrem rozkręconym na max. Trafa od p. Leszka Ogonowskiego też są całkowicie ciche i zimne.

Pewnie można by uzyskać jeszcze lepsze brzmienie poprzez zastosowanie lepszych elementów, ale gra to wszystko tak, że nawet nie chce mi się kombinować. Jeszcze jedna uwaga. PCB, kupione od Chińczyka (miałem obawy)ale jakość rewelacyjna. Takiej jakości płytki jeszcze nie miałem. Nie widziałem też takiej w konstrukcjach firmowych. Laminat jest bardzo gruby i sztywny, ścieżki szerokie i grube, a metalizacja otworów taka, że można grzać i 400 stopniami, 20 razy i nic się nie psuje, nie odparza.

Jeśli ktoś się waha, a myśli o kupnie lub zmajstrowaniu sobie prostego i dobrego wzmaka, to zdecydowanie polecam ten projekt.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

Całością zarządza sterowniczek od JarkaC



sterownik z tego wątku?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



miałem kiedyś wzmacniacz gitarowy na 6v6...ech stare dobre czasy



może wstawiłbyś jakąś aktualną fotkę w chwili czasu

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

co to za oporniczki ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Sterownik to poprzednia wersja do tej z linku, a oporniki to Royalohm. Fotkę wstawię, ale tak sobie słucham i słucham, aż mi się nie chce rozmontowywać zestawu do zdjęcia :-))

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

to z zewnątrz zrób :)

lampy masz w obudowie czy wystają?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

..

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[limono]

No coz, sam mam orginalna plyte z elementami od tego wzmacniacza i mialem dwa kity 4 ktore bezsensownie sprzedalem, wierzac ze sobie go kiedys skompletuje jak pojawia sie okazyjnie orginalne trafa wyjsciowe AN trans-200, niestety, bez powodzenia. Probowalem kilku dobrych transformatorow min . Dynaco z565, lepszych zasilaczy z dlawikowym wejsciem, ale to juz nie bylo to wiec plyta lezy w kartonie . Moim zdaniem wzmaciacz jest bardzo dobry i pozwala po prostu cieszyc sie muzyka i to z tanimi lampami . Mialem tam NOS'y telefunkeny 12ax7 , RCA/Tungsol 6sn7 oraz 6v6 ale prawde mowiac lepiej mi sie sluchalo z tanimi Ruskimi lampami . Czulosc wejciowa jest wysoka ale jest potencjometr .Nie wiem jaki pan zastosowal ale Alps Blue to prawdziwe nieszczescie . W jaki sposob rozwiazal pan sprawe sprzezenia zwrotnego ? Zazwyczaj kalkuluje sie i mierzy do konkretnego transformatora wyjciowego choc jak wzmacniacz jest stabilny to pewnie nie ma problemu . Przy takim budzecie cena orginalnych transformatorow (jakies 160 GBP za pare ) nie wydaje sie wygorowana. Dziekuje za post , mysle ze czas ruszyc plyte z pudelka i zamowic transformatory .

Pozdrawiam , L

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Potencjometr to Alps Blue, log. 2x100k. Zdaję sobie sprawę z tego, że to żaden Hi-end, ale spełnia swoje zadanie. Na razie nie robiłem w tym wzmaku prób z innymi potencjometrami. Sprzężenie zwrotne pozostawiłem tak jak zakłada projekt. Wiem że należałoby dobrać elementy w drodze pomiarów, ale nie jestem w stanie tego zrobić, bo nie posiadam oscyloskopu. Wzmacniacz jest stabilny, nic się dziwnego nie dzieje. Ze sprzężeniem miałem przygodę. Przy uruchamianiu wzmacniacza, podłączyłem wszystko jak należy i po załączeniu wzmacniacz "piszczał i warczał", tak sam z siebie. Przećwiczyłem wszelkie sposobny połączenia "0" transformatorów z masą układu, zmieniałem wartości rezystora w sprzężeniu i nic, cały czas warczało. Okazało się, że trzeba było zamienić miejscami połączenia traf głośnikowych z anodami lamp wyjściowych. No, ale sam na to nie wpadłem. Paru osobom głowę zawracałem. Problem rozwiązał mi p. Andrzej Piwowarczyk(Amplifon). Od razu trafił w "10".

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[limono]

Jak juz wspomnialem kit 4 to lepsza wersja P1 PP czyli wzmacniacza Audio Note OTO ktory jest chyba najbardziej popularnym wzmacniaczem firmy Audio Note w formach SE i Push Pull . Czytalem ,opinie azjatow , ze jest to jeden z bardziej udanych wzmacniaczy firmy. Calosc wydaje sie troche zbyt skomplikowana dla latwych do wysterowania lamp 6V6 ale gra po prostu swietnie. Polecam rowniez tanie kondesatory poliestrowe firmy ERO , te zielone kostki ktore byly uzywane we wszystkich budzetowych konstrukcjach AN.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Witam.

Od ponad roku walczę ze sobą czy robić klona AN i którego.

Tomek1685 mam pytanie odnośnie transformatorów; w zasilaniu ten drugi, mniejszy to dławik?

Głośnikowe te w czarnych obudowach to też od Leszka Ogonowskiego? Jakie koszty transformatorów?

Widzę, że płytka ma druk jednostronny, więc jest łatwa do skopiowania i zrobienia w warunkach domowych.

Może Twoja praca będzie inspiracją również dla mnie.

pozdrawiam

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

D.O.M. Cały komplet transformatorów mam od p. Leszka Ogonowskiego. Ten mniejszy bez dekla to dławik ok 6H. Całość kosztowała mnie blisko 1kzł. PCB jest dwustronne, więc jeśli chcesz wykonać sobie we własnym zakresie będzie troszkę trudniej. Gdzieś mam zdjęcie spodu, więc jak byś chciał mogę Ci podesłać na PW, ale jeśli interesuje Cię zrobienie tego wzmaka to kup płytkę od jims_audio (ebay), kosztuje ok. 200 zł, może i dość droga ale naprawdę warto, chociażby za samą elegancję tego co nam z tego wyjdzie. A gdybyś jeszcze miał chęć zrobić "pająka", poniżej przedstawiam gotowe rozwiązanie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

no pająk ciekawy :)

a schemat? ten z pierwszego posta?

dużo niewiadomych i projekt pewne wymaga wiedzy i sporego doświadczenia przy uruchamianiu

Też się przymierzam do pierwszej lampy i to jet trochę jak z osiołkiem któremu w żłobie dano



Był też fajny projekt DIY lampiaka w Elektorze 4/003 na EL34 2x35W, dobrze opisany.

mam gdzieś skan w pdf jakby ktoś chciał.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

no pająk ciekawy :)

a schemat? ten z pierwszego posta?

dużo niewiadomych i projekt pewne wymaga wiedzy i sporego doświadczenia przy uruchamianiu

Też się przymierzam do pierwszej lampy i to jet trochę jak z osiołkiem któremu w żłobie dano



Był też fajny projekt DIY lampiaka w Elektorze 4/003 na EL34 2x35W, dobrze opisany.

mam gdzieś skan w pdf jakby ktoś chciał.

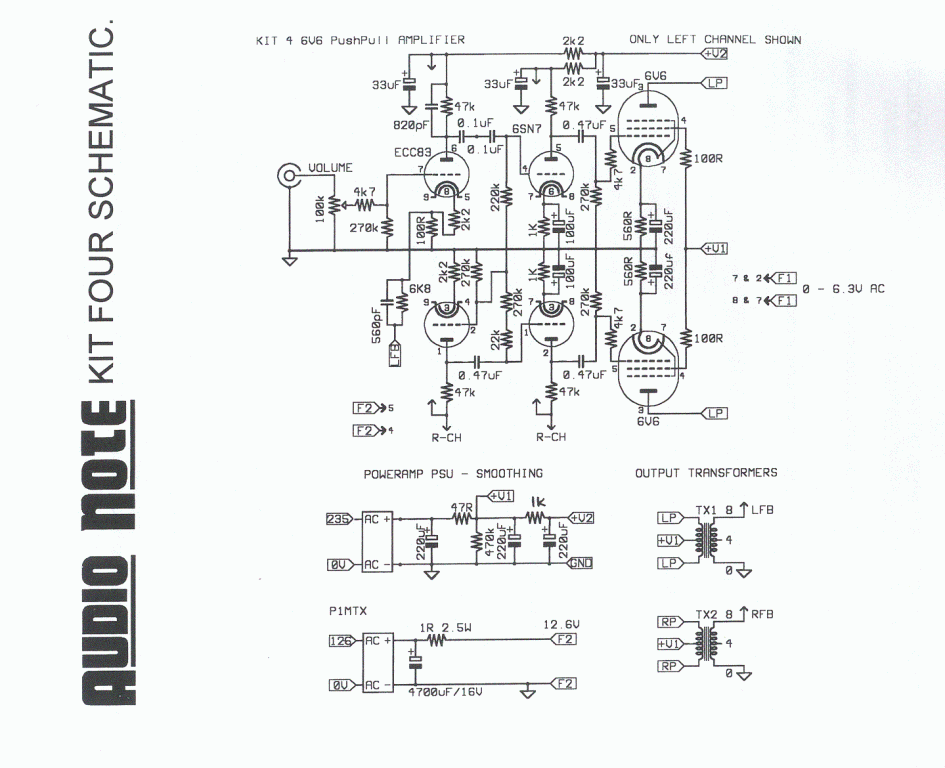

Tak, schemat dokładnie ten sam. A z tą wiedzą i doświadczeniem różnie bywa, trzeba podjąć ryzyko.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

D.O.M. Cały komplet transformatorów mam od p. Leszka Ogonowskiego. Ten mniejszy bez dekla to dławik ok 6H. Całość kosztowała mnie blisko 1kzł. PCB jest dwustronne, więc jeśli chcesz wykonać sobie we własnym zakresie będzie troszkę trudniej. Gdzieś mam zdjęcie spodu, więc jak byś chciał mogę Ci podesłać na PW, ale jeśli interesuje Cię zrobienie tego wzmaka to kup płytkę od jims_audio (ebay), kosztuje ok. 200 zł, może i dość droga ale naprawdę warto, chociażby za samą elegancję tego co nam z tego wyjdzie. A gdybyś jeszcze miał chęć zrobić "pająka", poniżej przedstawiam gotowe rozwiązanie.

Tysiąc zł. za kpl. transformatorów + dławik to nie jest tak źle, tym bardziej, że Pan Leszek Ogonowski robi to bardzo dobrze. Też robił mi na zamówienie transformatory głośnikowe.

Nad płytką się zastanowię, robić czy kupować (do tej pory wszystkie sam robiłem).

Jakbyś znalazł fotkę spodu to proszę na PW.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

D.O.M., OK, poszukam.

Co do robienia płytek samemodzielnie, to i owszem mnie też wychodzą całkiem niezłe i nie mam oporów aby je stosować. Szczególnie dla niewielkich układów jak lampowe pre. Chciałem zrobić klona końcówki ARC VT60 na lampach 6550, zrobiłem sobie nawet grafikę do termotransferu, miała byc płytka dwuwarstwowa o rozmiarach około 35 cm /20 c, ale nie udało mi się kupić laminatu o odpowiedniej grubości i warstwie miedzi. Jakoś nie wobrażam sobie zrobenia takiego układ na 1,5mm laminacie 2x0,35um Cu. Za wiotkie to by było, a i scieżki wydaje mi się że za cienkie dla pradów jakie tam występuja. A polutować i później drutować jakoś mi się nie uśmiecha.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

>>>Tomek 1685

Czy razem z płytką dostałeś od Chińczyka jakiś opis uruchomienia, np z punktami pomiarowymi itp czy goła płytka+ schemat?

W tej chwili na stronie ANK nie ma tego projektu a zwykle AN do swoich kitów dostarcza wypasioną instrukcję



>>> D.O.M. popatrz na to

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Tylko płytka i schemat. Manuala szukałem "wszędzie" i nie znalazłem. Ale nie przeceniałbym jego wartości, bo wzmak rusza od przysłowiowego kopa, napięcia przy użyciu wartości częsci jak na schemacie są dla poszczególnych lamp właściwe.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

>>>Tomek 1685

Czy razem z płytką dostałeś od Chińczyka jakiś opis uruchomienia, np z punktami pomiarowymi itp czy goła płytka+ schemat?

W tej chwili na stronie ANK nie ma tego projektu a zwykle AN do swoich kitów dostarcza wypasioną instrukcję



>>> D.O.M. popatrz na to

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Rzeczywiście, tu widać, że płytka jest dwustronna i trudna do wykonania w domu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

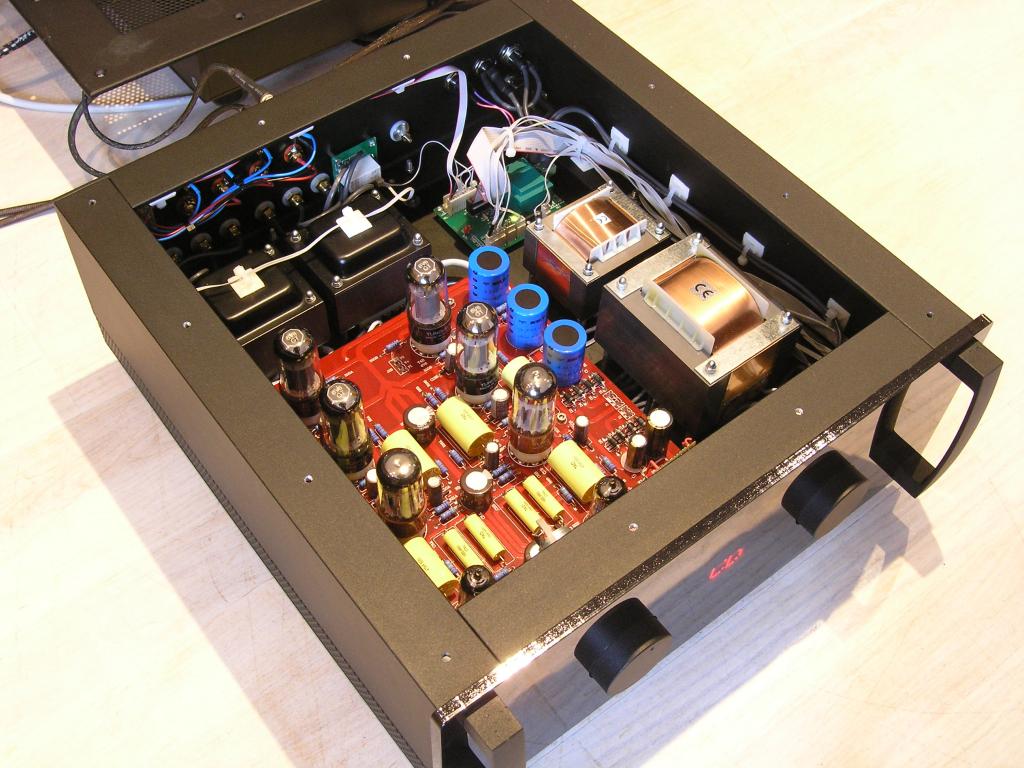

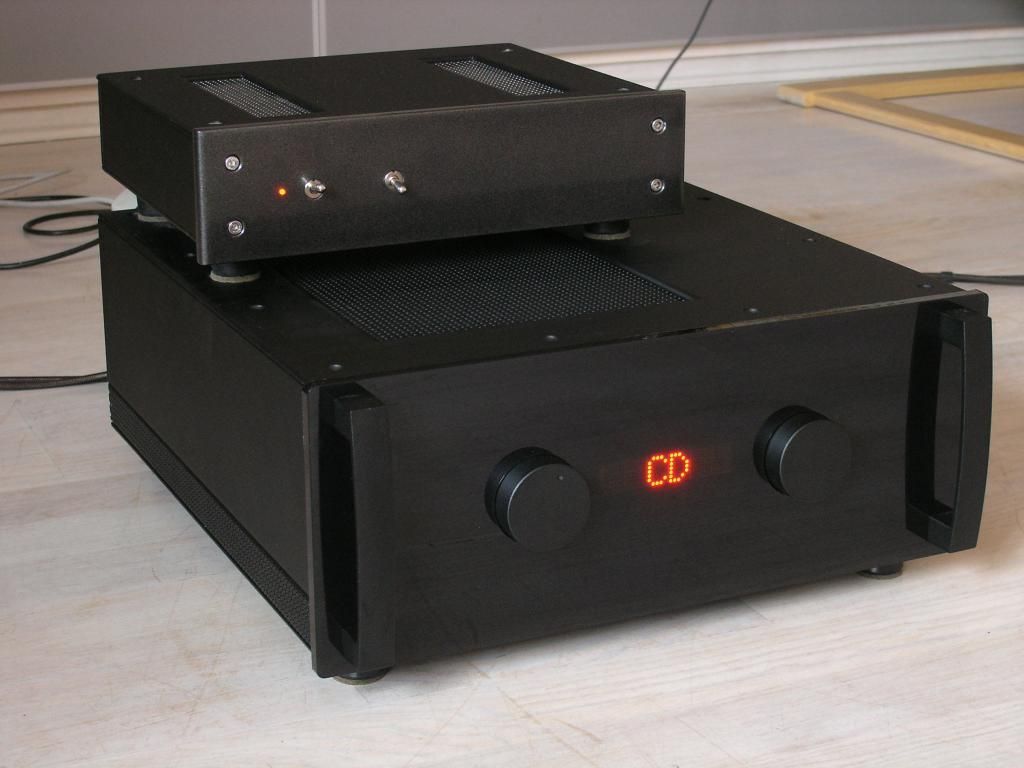

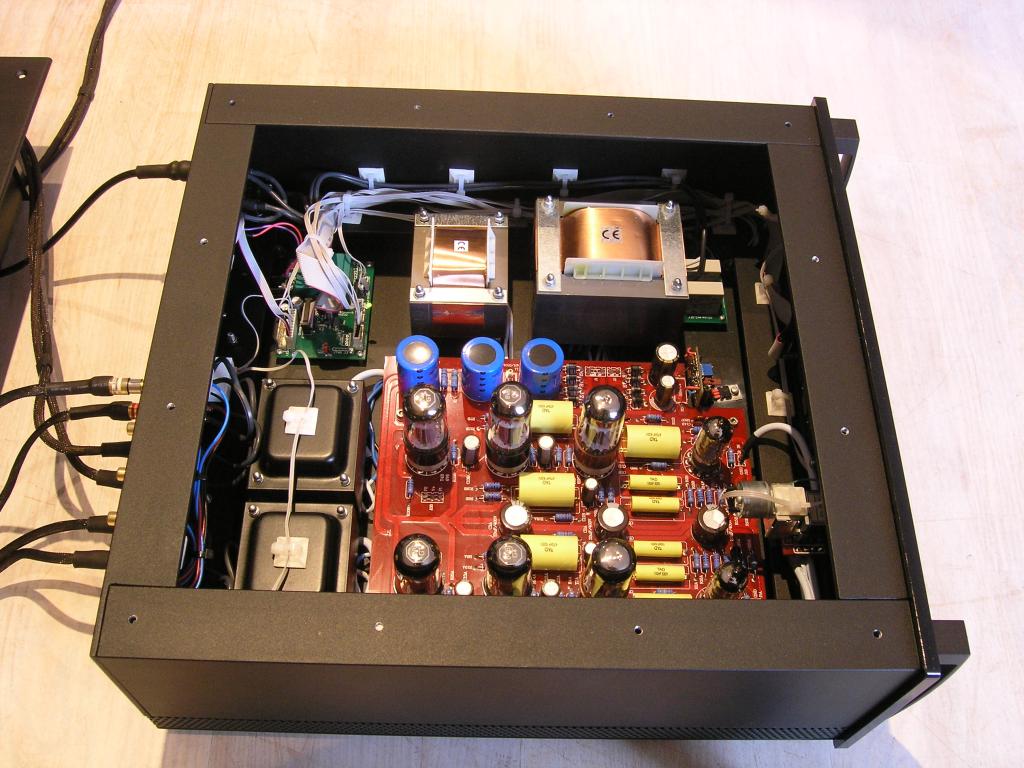

Uff....! Nareszcie skończyłem i mogę sobie trzymać pilota w ręku i słuchać....i słuchać)), a słychać naprawdę bardzo dobrze.

A tak to wyszło

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Klawe!

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

ZACNY piec wybudowałeś. Gratulacje!

Pozdrawiam

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[palton]

Uff....! Nareszcie skończyłem i mogę sobie trzymać pilota w ręku i słuchać....i słuchać)), a słychać naprawdę bardzo dobrze.

A tak to wyszło

Mamy na czym grać, na AS 2015 :)

Gratuluję.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

>Tomek 1685



Szacunek.

Rzadko można zobaczyć tak starannie zrobione i dopracowane DIY.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Super wykonanie. Gratuluję!

Czy mógłbyś się pochwalić z czego zrobiłeś przedni panel?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krz]

Wyląda na czarne pleksi.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Dzięki chłopaki za słowa uznania.

Panel przedni to ciemne pleksi 8mm, cięte laserem, od spodu podklejone czarną okleiną.

Tak szczerze mówiąc, to myślę jeszcze coś z tym frontem pokombinować, bo nie jestem do końca zadowolony. Cięcie jest niby równe, ale nie jest idealnie gładkie, ma lekką falę i takie jakby pęcherzyki, które nie wyglądają najlepiej z bliska. Zaciemnianie przez podklejenie to też taki półśrodek. Może inna firma zrobi to cięcie lepiej, może zamiast podklejać prysnę jakimś czarnym lakierem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Też długo się zastanawiałem jak zrobić przedni panel na wzór firmy electrocompaniet. Do dzisiaj nic sensownego nie wymyslilem. Może folia do szyb samochodowych w 95% czarna podklejona od strony wewnętrznej. Tak czy inaczej laserowo musi się dobrze obrobić krawędzie tylko nie wiem gdzie. Może napiszesz w jakiej firmie robileś to będę jej unikał.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
