Wzmacniacz z LM4780 (PCB)

[veteran]

Witam



Od dłuższego czasu testuje sobie układ LM4780 firmy National Semiconductor i jest to naprawdę bardzo udana konstrukcja. Do dyspozycji są 2 kanały o mocy 2 x 60W wiec swoja wydajnością wyprzedza wszystkie poprzednie układy tej firmy. Sporo osób w ostatnim czasie pyta się o płytkę drukowaną pod ww. scalaka, stad moje pytanie:



Czy znajdzie się kilka chętnych osób na druki? Przy większym zamówieniu koszta PCB nie są już takie wysokie jak przy kilku pojedynczych sztukach. Przy okazji można by ściągnąć układy LM4780, bowiem w Polsce SA one raczej trudno dostępne.

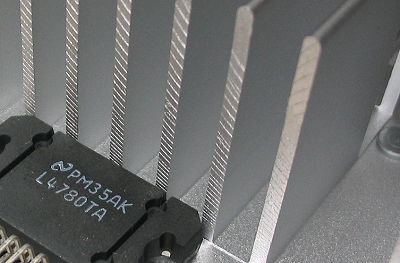

Zdjęcia:

[obrazekLUKASZ-174297_1.jpg] [obrazekLUKASZ-174297_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Ja się zapisuję.

A może zrobić płytki takie jak BrianGT na diyaudio ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Oj lepiej nie ;) Zostaje przy moim starym projekcie PCB :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Alexander]

Veteran - ja się piszę na płytkę i na układ.

Pozdrawiam

ps.złożyłem obie wersje gainclona (płytki rewelacyjne) - od jutra będę je maltretował :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>veteran

Jaki byłby przewidywany orientacyjny koszt kompletu czyli płytka i scalak ?

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

>Veteran

Czy na Twojej płytce da się zrobić wersję mostkową lub równoległą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

--> właśnie, jakieś dobre BTL :) , veteran jak tam u Ciebie ze zmostkowanymi overturkami? Jak sobie radzą ( i czy coś kombinujesz w sprawie płytek do nich ) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

>> veteran

Dla mnie płytka + scalak raz proszę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

cena?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Dowiem sie dokladnie, ile kosztowaly by plytki w zakladzie.



Na plytce mozna zmontowac wersje stereo lub rownolegla - moim zdaniem ta druga jest warta uwagi. Zmostkiem tez nien byloby wiekszych problemow (zewnetrzny op-amp).



Jest to narazie luzne rozeznanie ;) Zobaczymy... ale na plytki mam ochote, bo robienie ich na piechote mi sie nie widzi, a tak zawsze jest taniej w kilka osob i druki wygladaja profesjonalnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Chetnie reflektowalbym na 4 plytki a jezeli cena bedzie niewysoka to moze wezme 8 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mixann]

witam

=====

Perspektywa kupna płytki pod LM4780 to jest doś interesująca sprawa ale mam pytanie - czy nie chciałbyś zrobić tak że zamawiając płytki pod tego LM'a zamówiłbyś jeszcze pod LM3875 te w wersji bez OP'ampa, które już doszły do skutku a na które byćmoże wielu chętnych się nie załapało (me:)) z różnych powodów.



Daj znać czy jest taka możliwość by np zrobić zamówienie jeszcze na te 3875 w ilości np 30 sztuk?



Pozdrówka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

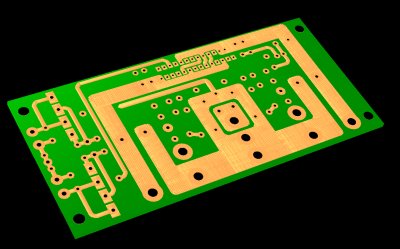

W koncu udalo mi sie takze zfinalizowac plytke do LM4780.

[obrazekLUKASZ-178166_1.jpg] [obrazekLUKASZ-178166_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

-> Peter Daniel

Czy takie plytki beda u Ciebie dostepne? A moze u BrianaGT?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak, bedzie to sprzedawane w wersji Basic Kit (tylko) na podobnej zasadzie jak LM3875. Cena prawdopodobnie $55.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak wyglada top layer





bottom side



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Jeszcze raz:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

-> Peter Daniel

A bedzie opcja kupienia samej plytki??? Jestem zainteresowany sama plytka bo roznorodnej elektroniki to mam pol pokoju - szczegolnie ze bedzie to kit typu basic :) Ale plytki jak beda w atrakcyjnej cenie to reflektowal bym na kilka ... 4 ? a moze 8 ... rozumie ze to wesja z rownolegle polaczonymi oboma kanalami ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Planuje takze zaprojektowanie plytki ktora umozliwi prace w "bridge mode" , moze nawet z uwzglednieniem Super Symetri ;-)



Ale zeby sie z tym bawic potrzebuje najpierw gotowe plytki modulow wzmacniaczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak, wersja jest tylko rownolegla, ale jesli ktos by chcial na sile uzyc jej w stereo, jest to takze mozliwe; o prostu input i output rezystory musza byc jedna strona nie zainstalowane do plytki, (albo sciezki przeciete)



Same plytki tez beda dostepne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Po weekendzie postaram sie podrzucic plytke do wyceny ;)



Na mojej PCB nie bedzie problemu ze zmontowaniem wersji stereo/rownoleglej - na plytce zostala przewidziana taka opcja. Wystaczy po prostu wlozyc jumperek i wlutowac rezystory na wyjsciu. Dodalem rowniez prosty obwod wyciszania.

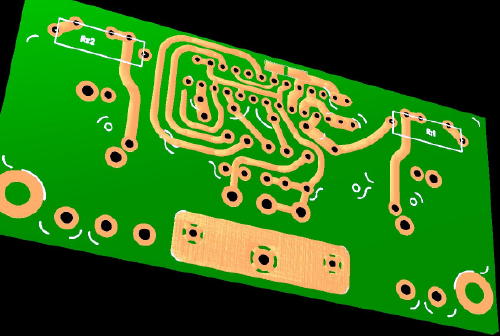

Calosc wyglada mniej wiecej tak:

[obrazekLUKASZ-179206_1.jpg] [obrazekLUKASZ-179206_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Veteran,



Fajnie wykombinowales z tymi rezystorami na wyjsciu, zdecydowanie bardziej uniwersalne rozwiazanie. Wydaje mi sie jednak ze fedback rezystory lepiej byloby przesunac blizej kostki.



Ja nastawialem sie jedynie na prace rownolegla, gdyz mysle ze LM3875 jest mimo wszysto lepszy brzmieniowo (czas pokaze). Oprocz tego chcialem aby plytka miala taka sama szerokosc jak poprzednia wersja (3875) gdyz to umozliwia instalacje (lub wymiane) uzywajac tej samej obudowy, a wiec kazdy kto kupil poprzedni kit moze zrobic upgrade na wieksza moc, gdyz wieksza moc jest jedyna kuszaca tutaj sprawa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

->Peter Daniel



Blizej juz z rezystorkami nie podjade - sciezki zasilania ;)



Zastanawiam sie natomiast nad dodaniem przedwzmacniacza na op-ampie - plytka stala by sie jeszcze bardziej uniwersalna. Przy okazji mecze PCB pod przedwzmacniacz pasywny sterowany pilotem (4 wejscia) z potencjometrem analogowym z silniczkiem.



Zauwazylem, ze stosujesz relief connect dla padow. Moze jednak lepiej dla wiekszych pradow wlaczyc funkcje direct ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Poczatkowo tez nie chcialem tych heat relief uzywac, ale jak zmontowalem pare plytek, (power planes in top layer), zauwazylem ze szczegolnie przy kondensatorach cyna nie zawsze dobrze wypelnia caly otwor. Dlatego zdecydowalem sie je uzyc. Maja grubosc 30mil i sa bardzo krotkie, tak ze mysle ze nie robia zbyt wielkiej szkody. Chociaz to nie jest jeszcze uwzglednione w ostatnim 3D zdjeciu, jeden z 4 "space" (ten najblizszy krawedzi) zostal wypelniony, aby bylo lepsza przewodzenie.



Oprocz tego, sprzedajemy tych plytek bardzo duzo, rozni ludzie to skladaja, niektorzy nie maja dobrego sprzetu do lutowania, tak ze lepiej jak te reliefy tam sa.



Bylbym takze zaintersowany sterowaniem potencjometru z silniczkiem (poprzez remote), gdyz niedawno odkrylem bardzo dobre weglawe potencjometry, graja lepie niz cokolwiek innego do tej pory testowanego (PEC z Kanady: Precision Electronic Components).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

-> Peter Daniel



Ja mam odwrotny problem - szukam dobrych potencjometrow z silniczkiem ;) Niebieskie alpsy sa niezle, ale ich cena jest zbyt wysoka w porownaniu z mozliwosciami (duza nierownomiernosc charakterystyki, szumy podczas regulacji i niestety sie wycieraja). Jezeli tylko moge - wole stosowac potencjometry cyfrowe (ostatnio testuje wm8816 - stosowany w marantzu pm-11s :).

Czy PEC produkuje rowniez wersje z silniczkiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Ja bym zabardzo nie patrzyl na to czy potencjometer jest dostepny z silniczkiem czy nie. Z tego co widzialem, to jedynie Alps i Panasonic oferuja takie wersje. Ale silniczek mozna dodac do kazdego potencjometru, wystarcza 2 kolka i pasek gumowy. ;-)



Te lepsze potencjometry (lub specyficzne wartosci) nigdy nie beda mialy silniczka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>ostatnio testuje wm8816 - stosowany w marantzu pm-11s

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

PGA2310 w polaczeniu z gainclone-m spisuje sie dobrze, polecam jednak dodatkowy bufor na wejsciu (calosc staje sie wtedy bardziej uniwersalna).

WM8816 to sama drabinka rezystorow z mozliwoscia dolaczenia zewnetrzego wzmacniacza (opa1632 wydaje sie tutaj kuszaca propozycja), dzieki czemu mamy mozliwosc dopasowania brzmienia pod wlasne upodobania. Moim zdaniem - najlepszy potencjometr cyfrowy w tej chwili ;) Niebawem powinieniem skonczyc oprogramowanie sterujace i moze uda zrobic sie plyteczki pod ten uklad. Mam nadzieje, ze wystarczy mi czasu (za tydzien zaczyna sie semestr) i ukad nie bedzie lezakowal jak pga2310 (ponad rok ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

-> veteran



gdzie i po ile mozna kupic WM8816 ??? ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

->



www.wolfson.co.uk - niestety, w polsce nieosiagalny (jak wiekszosc dobrych elementow) :( Jednak rodzaj "gieldy diy" poruszony na forum to dobry pomysl...
