Sterowniczek do wzmacniaczyka .

[jaskiniowiec]

Witam , układzik do obsługi końcówek mocy , który ewoluował trudna drogą do wersji 3 .



W skrócie układzik posiada .

- Protektor odcinający zasilanie transformatora oraz głośniki na kanał przypadają dwa przekaźniki wykonawcze , Zabezpieczenia pracują niezależnie od procesora .

- opóźnione dołączanie głośników po rozruchu

- układ soft startu transformatora , bezpieczniki , warystor , kond przeciwzakłóceniowy .

- ogranicznik prądowy wyłączający zasilanie -2x .

- wejście na czujniki bimetalowe

- funkcja mute , odłączenie głośników bez wył zasilania

- pomiar temperatury , 2 kanały , w wersji bez wyświetlacza temperatura ustawiona na sztywno . w wersji z wyświetlaczem możliwość zaprog dowolnej tmp wyłączenia .

-sterowanie silnika potencjometru .

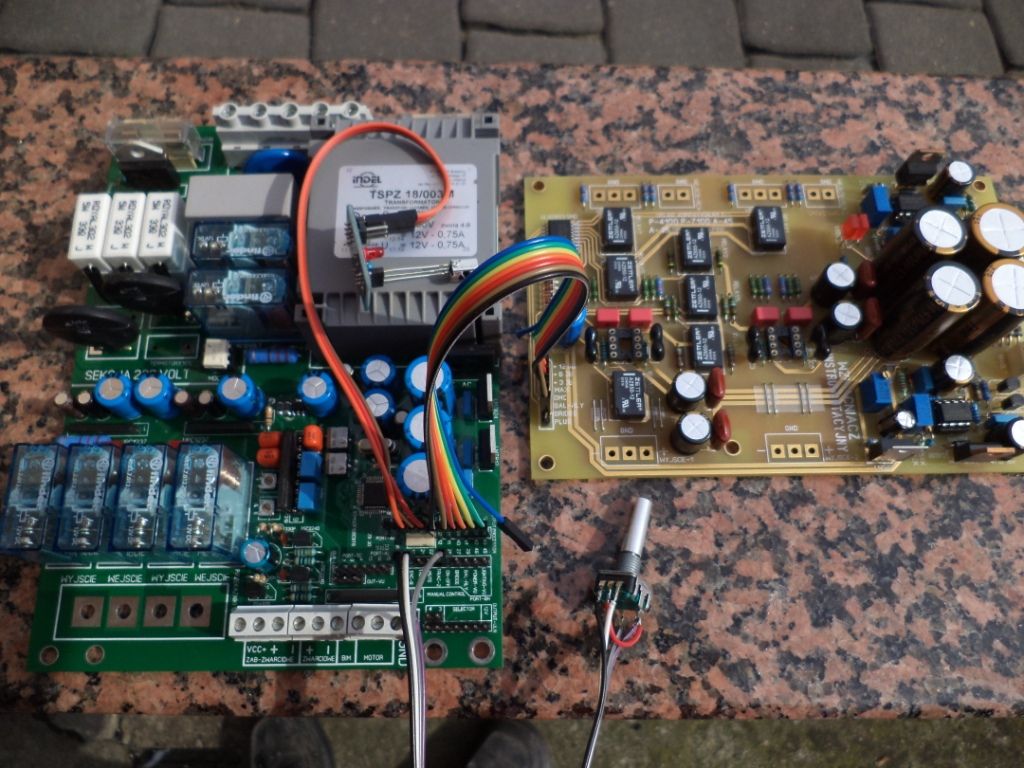

- dwa wyjścia on-off oraz cztery wyjścia przełączalne przeznaczone do obsługi pcb wzm instrumentalnego moich klonów Accu czyli do przełączania wzmocnienia , gniazd , przełączania do pracy w mostku . Wyjścia te są opisane identycznie jak na pcb wzm instr.

Wyjścia te są zdublowane i idą na tranzystorki ULNA tym samym w przypadku nie podłączania tej pcb, do układu możemy podłączyć cztery przekaźniki z selektora i jeszcze mamy do dyspozycji dwa wyjścia zdalnie sterowane .

- poza tym dostępne są jeszcze dwa wyjścia tranzystorowe - zdalnie sterowane , poza tymi powyżej .

- dodatkowo dwa zdalnie sterowane wyjścia 230 volt , na triakach 16A , tym samym mozemy sobie w obudowie na tył zał gniazda wyj i załączać inny sprzęt .

- sterowanie analogowych vu-metrów , reg czułości od zera-max , reg skoku wskazówki w zal od amplitudy sygnału , możliwość zdalnego sterowania tymi vu , ich wyłączenia ,

plus dodatkowe zdalnie ster wyjście na diody od podświetlania

- Wejście izolowane on-off (transoptor )oraz wyjście 12volt on -off , sporo sprzętu amerykańskiego posiada coś takiego . w ten sposób możemy pospinać sobie sprzęt , tym samym włączając CD automatycznie włączy się wzmacniacz .

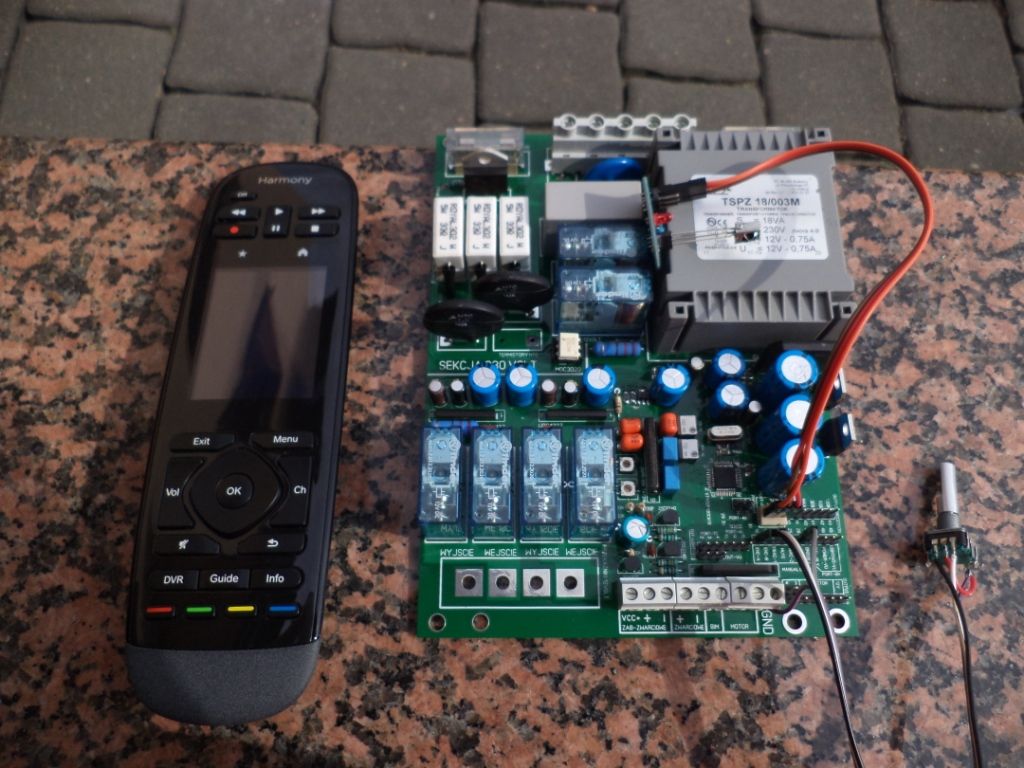

Układ obsługujemy w całości pilotem oraz za pomocą przycisków mono stabilnych i enkodera - przełączanie wzmocnienia .



Układ będzie w wersji bez wyświetlacza i posiadał takie funkcje jak powyżej lub będzie współpracował przez interfejs z takimi modułami z wyświetlaczem tft dotykowym 3,2 cala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zamiast przycisków będzie wyświetlacz i cała obsługa będzie na nim , będzie wyświetlana godzina , będzie prosty analizator widma , jak w sprzęcie fabrycznym itp .



Tutaj jeszcze program nie jest w pełni gotowy .

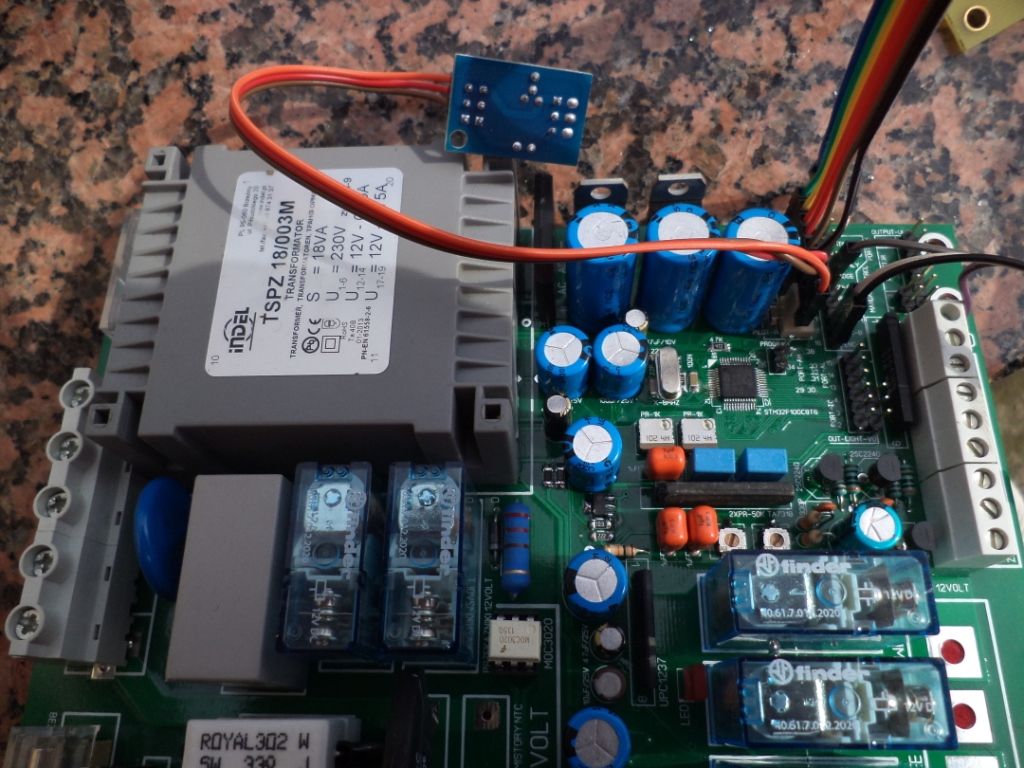

Prototyp działający , jednak docelowy układ posiada kilka poprawek które trudno zauważyć .



Układzik powstał poprzez zainteresowanie , chociaż poprzednie wersje posiadały sporo niedociągnięć

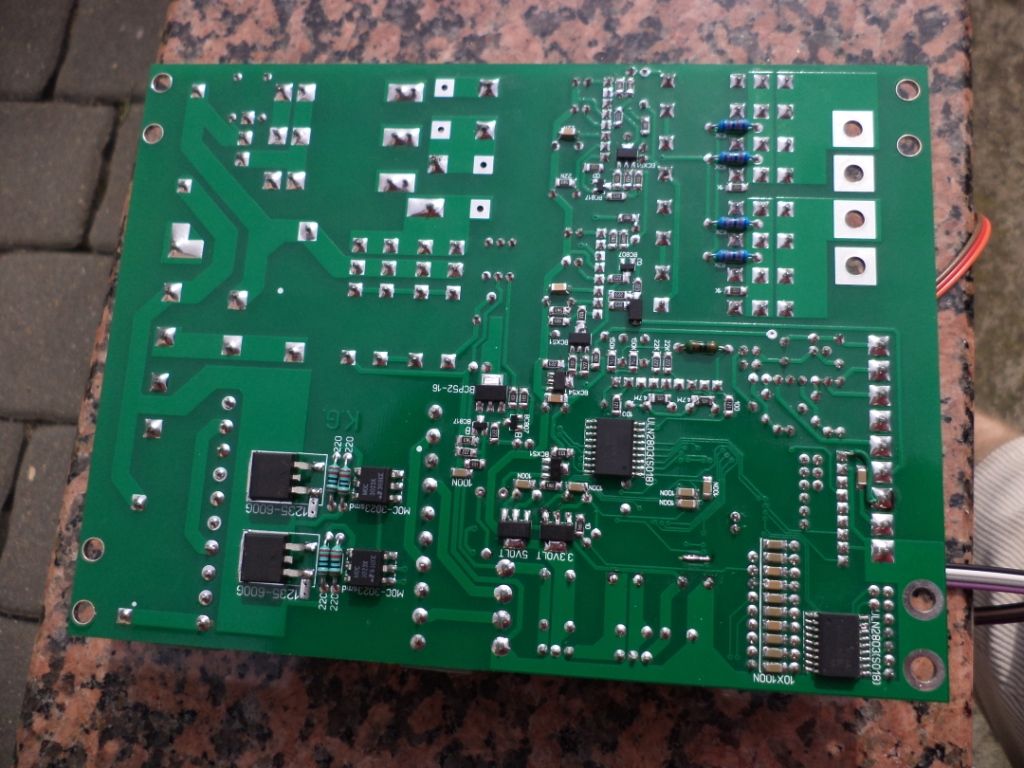

Pcb prototypu jest robiona w chinach , najprawdopodobniej zlecę wyprodukowanie gotowych modułów u chinoli , także nie będzie samych pcb , tym samym problemów związanych ze złożeniem itp tylko fuull gotowe moduły do których tylko w domu wgram program .

Osobiście mi się nie chce tego składać z drugiej strony nie mam na to czasu a większość osób .zainteresowanych i tak tego nie złoży i będzie miała problemy :)

Szacowany koszt ok 400zł - 500 zł, zależny od ilości , plus ewentualny moduł wyświetlacza i pilot - kwestia pilota jeszcze nie jest dokładnie dograna .

Czas zrobienia układów, niż je dostane do Polski ok 1,5- 2 miechy . Także troche to potrwa .

Za ten czas zostanie ukończone oprogramowanie do wersji z wyświetlaczem .

Jakość oczywiście pierwsza klasa , to jest raczej ostatnia kwestia o która każdy powinien się martwić .



Osoby zainteresowane niech utworzą listę lub napiszą na pw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x



Wysłano z mojego Commodore 64

[wawjack]

Jakiej wielkości jest ta płytka? Głównie interesuje mnie czy nie jest większa od wersji 1 ?

[frd__]

Widze 2szt UPC1237 - czyzby zabezpieczenie glosnikow ma wsparcie dla dual-mono?

[jaskiniowiec]

Mniejsza ,wymiary to 175/130mm

[jaskiniowiec]

Tak są dwa upcki, jeden włącza przekaźniki wyjściowe ze zwłoka , drugi pracuje bez zwłoki i steruje soft startem a procesor je pośrednio włącza , nimi steruje .



Czyli podsumowując sterownik włącza wzmacniacz który jest uszkodzony, który ma na wyjściu DC .

Zostają włączone dwa upcki pierwszy włączy soft start i zasilanie wzmacniacza jednak po ok dwóch sek układ wykryje dc i wyłączy zasilanie , Z kolei drugi w ogóle nie dopuści do załączenia przekaźników wyjściowych .

Na wersji z wyświetlaczem wyświetli się komunikat o awarii końcówki mocy .



Dwa upcki gwarantują 100 proc skuteczność nawet jeżeli któryś z nich by padł i tak jeszcze pozostaje drugi . Z drugiej strony nawet gdyby procek się powiesił itp zabezpieczenia nadal pozostaną aktywne .

Ma to jeszcze jedna zaletę jeżeli wzmacniacz ulegnie uszkodzeniu to odcięcie zasilania minimalizuje szkody .



Układ może pracować bez pilota , wszystko można załączać za pomocą mikroswitchy , przycisków , manualnie . Wystarczy tylko podpiąć przyciski pod listwę na pcb, zgodnie z opisem .



Wszystkim także można sterować pilotem .

W wersji z wyświetlaczem manualnie z wyświetlacza dotykowo jak i pilotem .



Ogólnie pomysły na poprawienie układu już mi się wyczerpały .

[wawjack]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

[micha7n]

Byłaby opcja to przyspieszyć ? ewentualnie składając wszystko samemu ..łącznie z SMD?

[adik82]

Samo pcb też bym wziął.

[jaskiniowiec]

Nie da się samego pcb , na pcb musi być zalutowany procek oraz kilka elementów otaczających, żebym mógł wgrać programik . Układ nie jest tak prymitywny jak poprzednie wersje .

Co do reszty nie widzę przeszkód żeby samemu sobie zlutować .



Koszt samej gołej pcb wyniósł by ok 60-70 zł 2x70Um z podwójnym opisem .

Przyspieszyć terminu realizacji się nie da , po prostu nie da się ::))

[Trol.]

Przewidujesz jakiś 'dead line' do kiedy można się zapisywać? Muszę się jeszcze zastanowić:)



- pomiar temperatury , 2 kanały , w wersji bez wyświetlacza temperatura ustawiona na sztywno . w wersji z wyświetlaczem możliwość zaprog dowolnej tmp wyłączenia .



Da się dodać taką opcję żyby wyświetlało aktualną temperaturę? Czy już to dodałeś do oprogramowania? :D

Jeszcze programik do uruchamiania wentylatorów, ustawienie dowolnej temp włączania, wyłączania i imprezki można estradówkami nagłaśniać:D

[Trol.]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

3. Trol. - sterownik 1x wyświetlacz 1x

[jaskiniowiec]

Tak będzie wyświetlało temperaturę , tylko na pcb bazowej nie ma elementów wykonawczych do załączania wentylatorów .

Zrezygnowałem z tego kosztem rozmiarów pcb , po drugie nikt tego nie wykorzystuje . Ale do tego modułu z wyświetlaczem będzie można podpiąć , przez dołożony układzik wykonawczy .



Pcb już zamawiam na razie ssie dogaduje ze skośnym , żeby to załatwic jak najszybciej , zainteresowanych jest znacznie więcej niż na liscie . :)

[rextytus]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

3. Trol. - sterownik 1x wyświetlacz 1x

4.rextytus - sterownik 1x wyświetlacz 1x

[pisklak]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

3. Trol. - sterownik 1x wyświetlacz 1x

4.rextytus - sterownik 1x wyświetlacz 1x

5. pisklak- sterownik



Hej, możesz napisać coś więcej na temat wyświetlacza (jaki typ, itd.) lub najlepiej wkleić zdjęcia z działającym wyświtlaczem i konfiguracją menu

[jaskiniowiec]

Wszystko już powyżej opisałem .

[pisklak]

moja wina nie doczytałem ;)

[kaman777]

wersja z wyswieltaczem a bez wyswietlacza to jest to samo pcb??

[jaskiniowiec]

Tak pcb jest to sama , różnica tylko w oprogramowaniu , w wersji z wyświetlaczem czyli tym drugim modułem , nie będzie sterowania manualnego na przyciskach, ponieważ obsługa będzie na wyświetlaczu , no dwa piny będą skonfigurowane pod uarta .

Pozostanie tylko zał-wył .

[rysio]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

3. Trol. - sterownik 1x wyświetlacz 1x

4.rextytus - sterownik 1x wyświetlacz 1x

5. pisklak- sterownik

6. Rysio- sterownik 1x wyświetlacz 1x

[freedi]

1. mirfak - sterownik 1x wyświetlacz 1x pilot 1x

2. wawjack - sterownik 1x

3. Trol. - sterownik 1x wyświetlacz 1x

4.rextytus - sterownik 1x wyświetlacz 1x

5. pisklak- sterownik

6. Rysio- sterownik 1x wyświetlacz 1x

7. freedi - sterownik (samo PCB) 1x

[jaskiniowiec]

Wszystko na dobrej drodze .

Do tego sterownika będę miał też układziki soft startu.

- możliwość zdalnego sterowania , zapamiętywanie pilota .

- załaczanie manualne za pomocą przycisku monostabilnego .



Układzik dla osób które nie chcą wodotrysków .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Wszystko na dobrej drodze .

Do tego sterownika będę miał też układziki soft startu.

- możliwość zdalnego sterowania , zapamiętywanie pilota .

- załaczanie manualne za pomocą przycisku monostabilnego .



Układzik dla osób które nie chcą wodotrysków .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kiedy beda ewentualnie dostepne PCB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Coś po 20 tego miesiąca .

[jaskiniowiec]

Witam , wiem ze wszystko się mocno przeciągło , ale powoli do celu .



Pcb już mam , do sterowników i do prostych soft startów .

Muszę to wszystko przygotować, polutować itp , także jeszcze drobinkę to potrwa .



Laminaty są złocone całkowicie , nie złocone pady , jak to robią polskie firmy , tylko złocenie jest całkowite i na tym solder maska , co widać po zdrapaniu ze ścieżki . Tych soft startów ze zdalnym sterowaniem nie zamawiałem złoconych , ale zrobili wszystko złocone . jak skosni to ::)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam , układy soft startu są już gotowe do wzięcia do wyczerpania skromnego zapasu .

Układziki są niezwykle proste a zarazem użyteczne , dla osób które nie potrzebują bajerów tylko chcą proste zał - wył , działa to wszystko perfekcyjnie

Układ może zlutować totalny laik, byle tylko bedzie w stanie zalutować pare elementów smd - i nie zrobi z nich omletu :)

Najważniejsza kwestią jest tylko poprawne zalutowanie stabilizatora żeby nie uszkodzić attiny, pcb będzie dostępna z zalutowanym attiny - to jest w mojej kwestii , także tutaj nie może być błędu , podanie wyższego napięcia skutkowało by natychmiastowym uszkodzeniem .



Układ działa z dowolnym pilotem pracującym w RC-5 Philips, Samsung



Osoby zainteresowane niech piszą na pw .

Koszt pcb z attiny 40 zł, gotowiec 120 zł - jest to koszt z wysyłką , wymiana zjaranego attiny 15 zł z odsyłka :)



Główne sterowniki czyli te kombajny, powinienem mieć po nowym roku gotowe .



Filmik jak to działa .
