Reanimacja Harman-Kardon Citation 22

shittzu · October 4, 2014

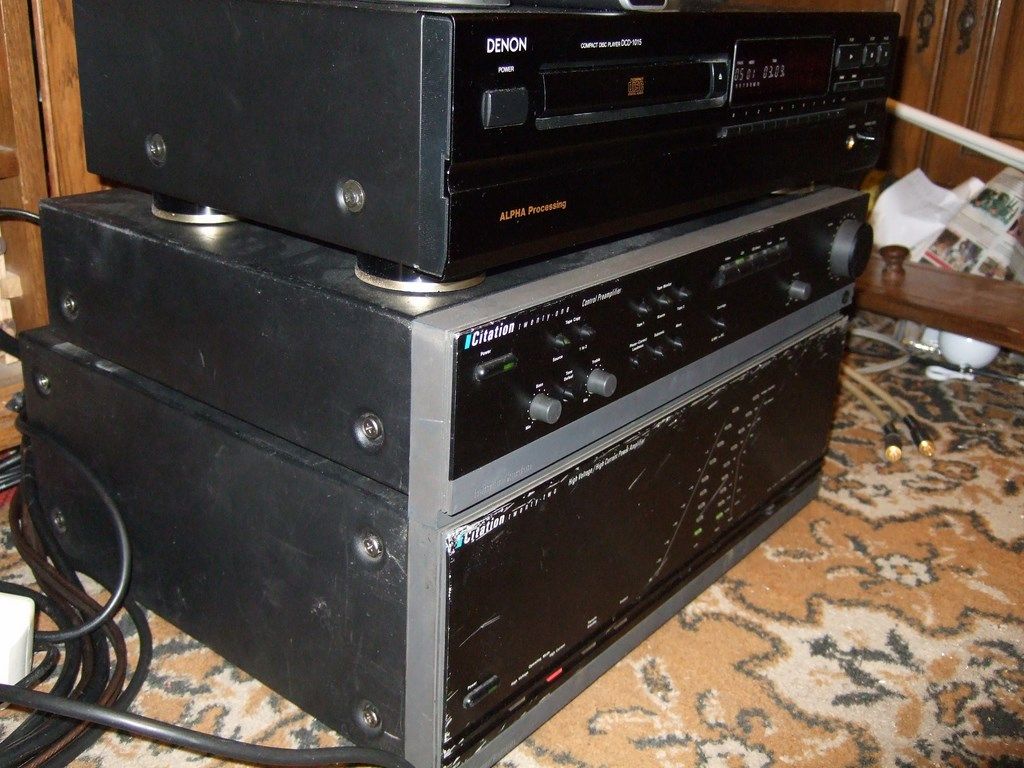

Citation 21 - preamp i 22 - koncowka mocy uzywa tej samej architektury co HK6800/6900.

na wstepie - potrzebny mi pomysl na płytę czołową.

Kupilem oba klocki, preamp jest sprawny, a koncowka wpadla chyba pod kombajn. Wnętrze ma kompletne, oba kanały spalone.

Po naprawie oba klocki dostaną tuning, o tyle mam łatwo że wiem już co i gdzie zrobić, tak jak w HK6800.

Harman jest 2x200W wzmacniaczem w pełni symetrycznym, z plytkim 12 db sprzezeniem zwrotnym, ma bardzo szerokie pasmo bez tego sprzezenia, 160V/ms zbocza i bardzo duzy stały prąd wyjściowy, oraz ponad 100 dampingu. Wiele wzmacniaczy ma takie parametry ale jak na razie zaden nie zagral tak jak ten.

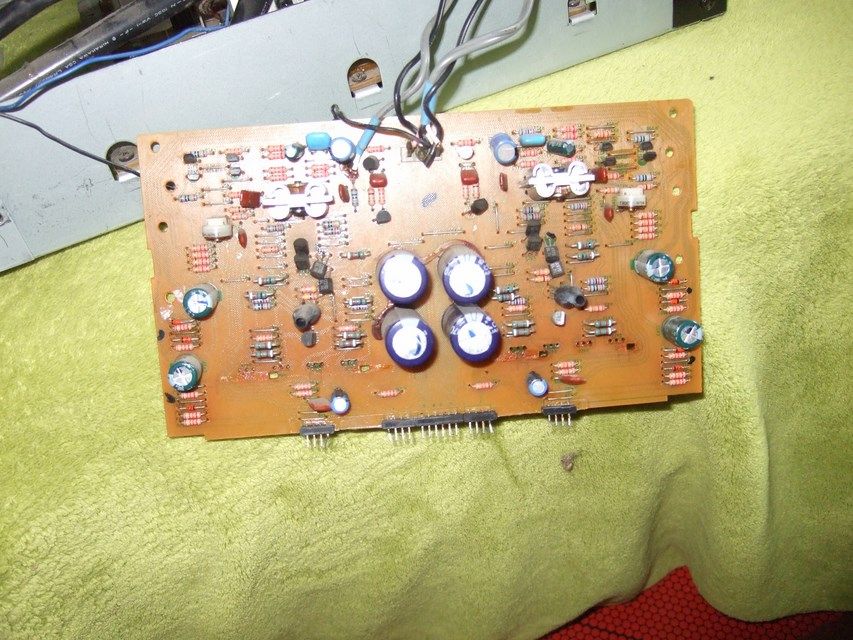

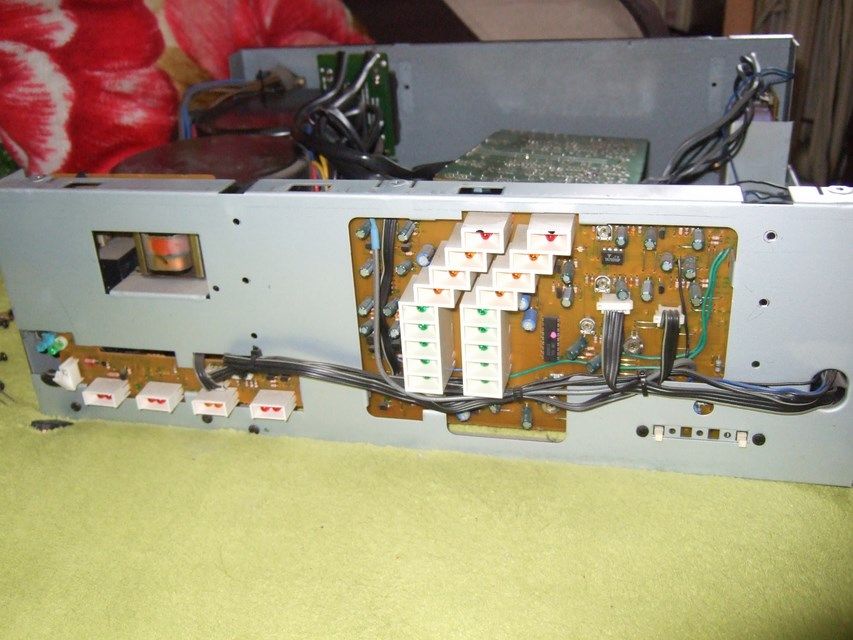

Preamp jest zbudowany tak samo jak koncówka - pelna symetria i zadnych scalaków.

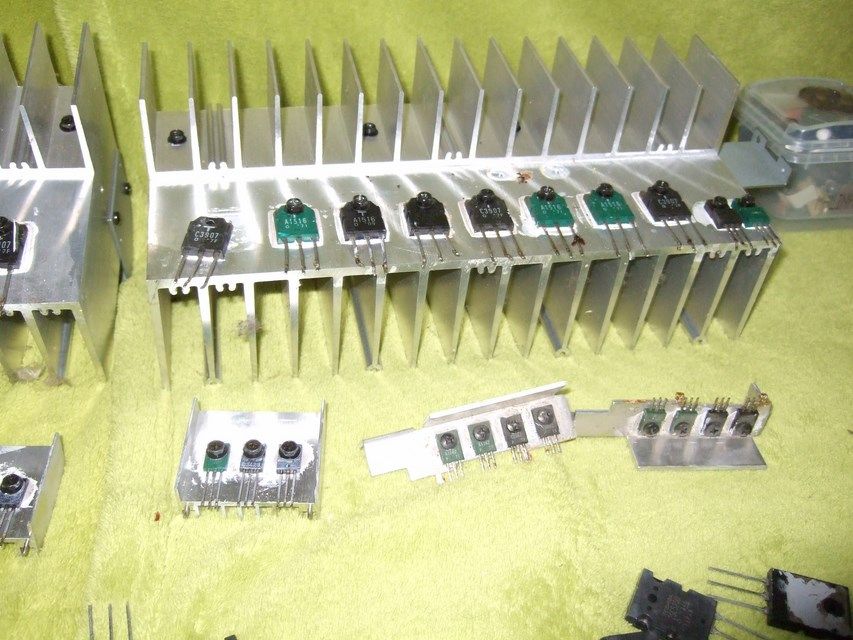

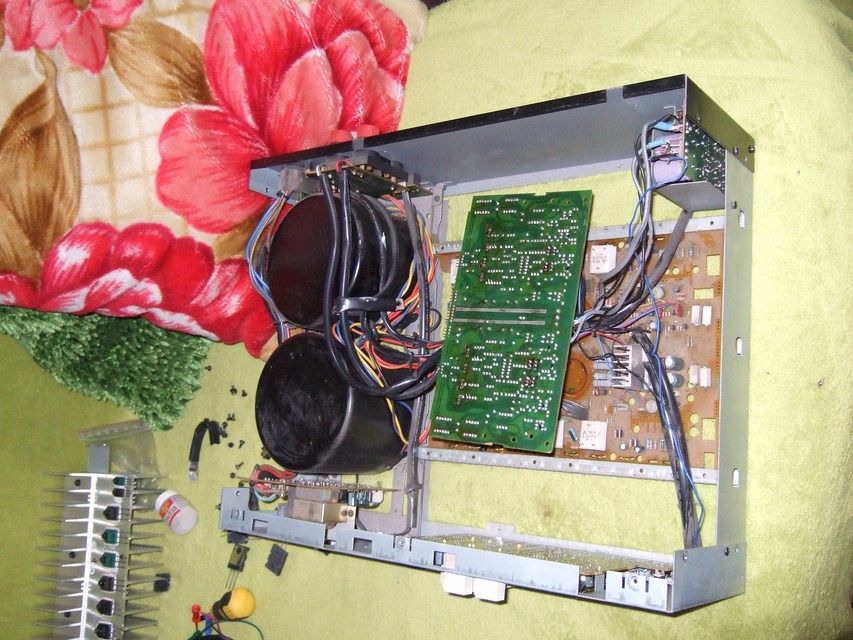

Końcówka jest skomplikowana, bardzo rozbudowana, pełne dual-mono. 2 trafa. spojrzcie na zdjęcia.

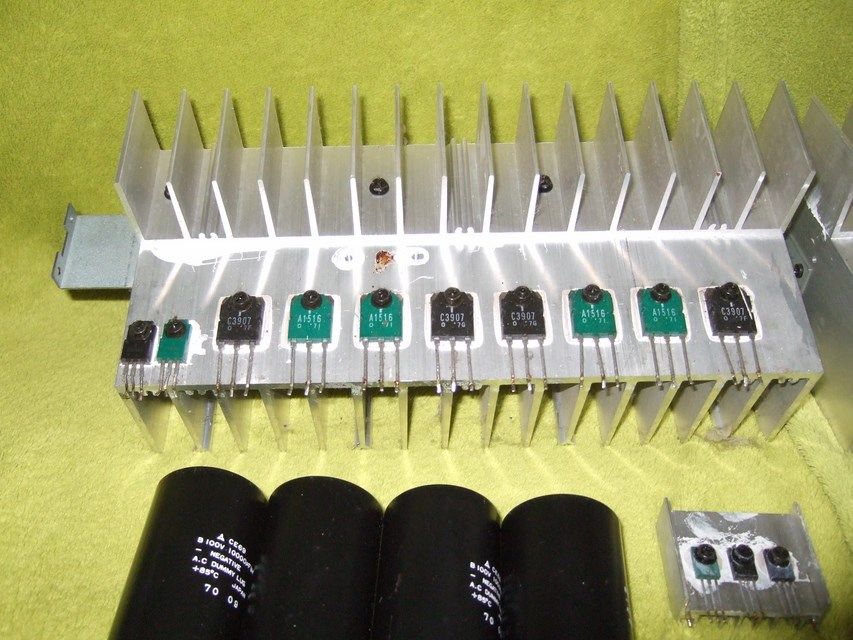

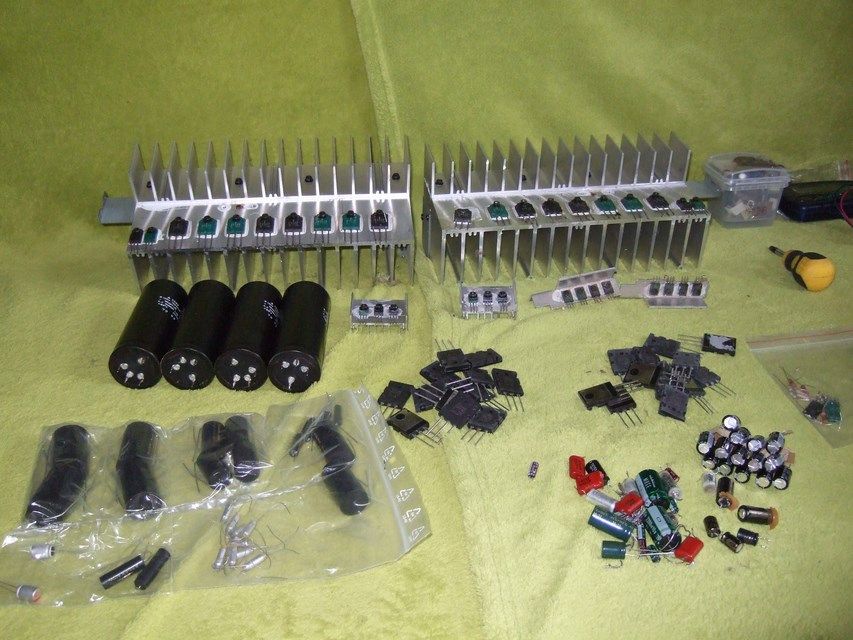

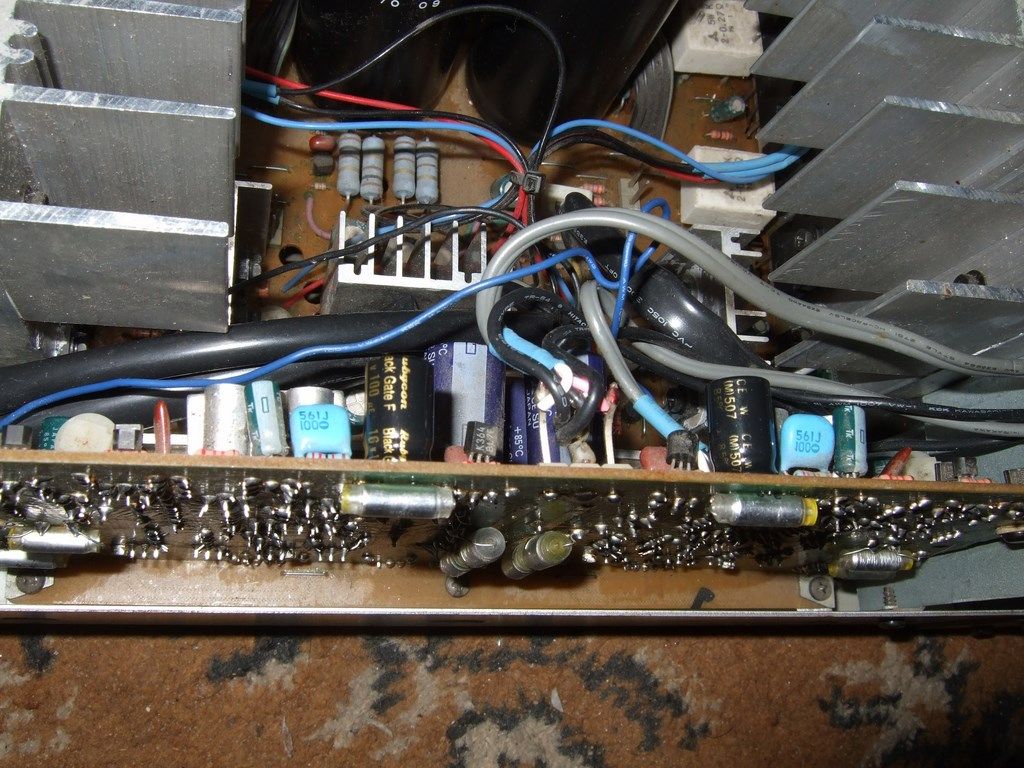

mam to rozebrane, wymieniam spalone oraz poza parametrami elementy, tranzystory są wszystkie parowane - chce uniknac balaganu na basie.

Koncówka byla naprawiana, ale ktoś kto to robil zapomnial o rezystorach - te też się psują... namarnował tylko tranzystorów.

Ja czekam za jednym tranzystorem który tylko mi brakuje do odpalenia - mam 2 sztuki ale jeden chinski a drugi sankena ale nie pasuje mi do pary - nie bede ryzykowal, i czekam na oryginał.

wszystkie elementy na plycie glownej sprawdzone, podobnie jak na plycie driverów, wszystkie tranzystory pomierzone i sprawdzone wzmocnienie.

Kondensatory potem, kiedy będzie tuning.

ciag dalszy nastapi

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek.S · October 4, 2014

Miałem kiedyś taką końcówkę, super sprzęt aż miło popatrzeć.

Masz jakiś plan co do renowacji przedniego panelu?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

shittzu · October 8, 2014

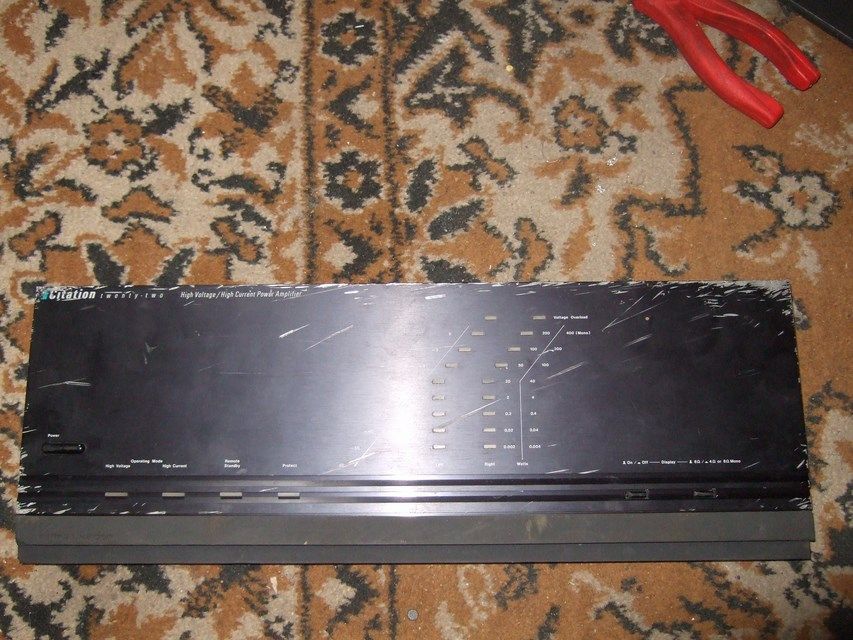

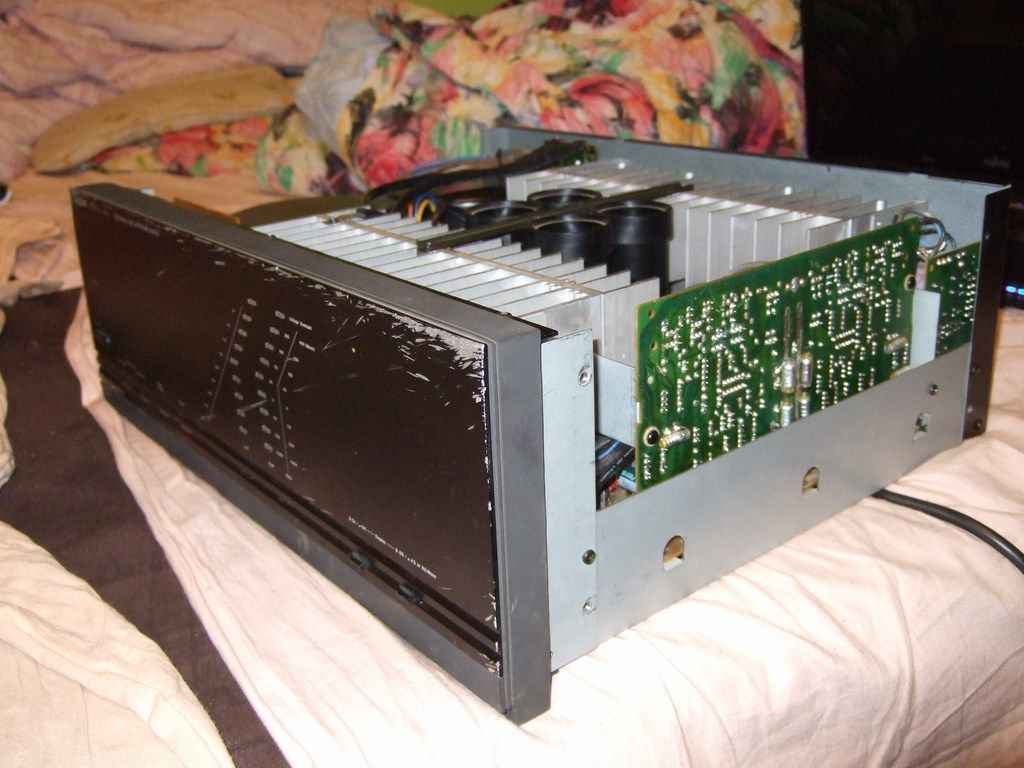

poskladalem i chce uruchamiac. Wlasnie nie wiem co zrobic z panelem - poki co rozebralem, poprostowalem i zalozylem z powrotem, musialby to jakis fachowiec od tego obadac, potrzeba by bylo przeszlifowac, zaoksydowac i zrobić nadruki.
