Lamm 2 wybitny przedwzmacniacz lampowy

[McGyver]

9 minut temu, Rafal kar napisał:

cześć wszystkim,
zainteresował mnie preamp LAMM w wykonaniu Piotra, znalazłem jego prasowanki do płytek LAMM ale nigdzie nie mogę znaleźć prasowanki do zasilacza SALAS czy ktoś z forumowiczów mógłby mnie poratować i odesłać



Mam gołe PCB do preampa oraz kilka gotowych Salasów. Mogę sprzedać. Jeżeli Cię to interesuje to odezwij się na maila. Znajdziesz w moim profilu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

W dniu 19.12.2019 o 23:01, JanF napisał:

Jak nie skończę na te święta, to dopiero temat wróci za rok ... tak, jak w tym roku wrócił ...

I co, skończyłeś? Będzie odpowiedź co mi ma w pięty pójść czy jak zwykle?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

Czytam ten wątek, będę budował ale ciekawi mnie, czy podpięcie gniazda słuchawkowego pod wyjściowy sygnał pozwoli na wykorzystanie tego wzmacniacza jako wzmacniacza słuchawkowego? Robił ktoś testy z aplikacją Lamm jako lampowego wzmacniacza słuchawkowego?

Amerykanie mają swojego Bottlehead Crack'a,

Rosjanie mają Laconic Lunch Box Pro którego podobno sam Putin nabył ? ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dwie lampy u nich dają niezły lampowy wzmacniacz słuchawkowy.
A jak tutaj by było? Testował ktoś Lamm'a jako słuchawkowca?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

21 godzin temu, dekRe napisał:

Czytam ten wątek, będę budował ale ciekawi mnie, czy podpięcie gniazda słuchawkowego pod wyjściowy sygnał pozwoli na wykorzystanie tego wzmacniacza jako wzmacniacza słuchawkowego? Robił ktoś testy z aplikacją Lamm jako lampowego wzmacniacza słuchawkowego?

Amerykanie mają swojego Bottlehead Crack'a,

Rosjanie mają Laconic Lunch Box Pro którego podobno sam Putin nabył ? ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dwie lampy u nich dają niezły lampowy wzmacniacz słuchawkowy.
A jak tutaj by było? Testował ktoś Lamm'a jako słuchawkowca?

Niestety muszę Cię zmartwić. Lamm nie nadaje się do sterowania słuchawek, nawet tych wysokoomowych. Poniżej dwie charakterystyki przy różnych impedancjach obciążenia. Przy obciążeniu 600ohm silnie opadająca charakterystyka w zakresie niskich tonów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

9 minut temu, moltos napisał:

Niestety muszę Cię zmartwić. Lamm nie nadaje się do sterowania słuchawek, nawet tych wysokoomowych. Poniżej dwie charakterystyki przy różnych impedancjach obciążenia. Przy obciążeniu 600ohm silnie opadająca charakterystyka w zakresie niskich tonów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

daj na wyjściu  do kondensatora równolegle elektrolit dobrej jakosci 1000uf i wszystko bedzie dobrze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

9 minut temu, moltos napisał:

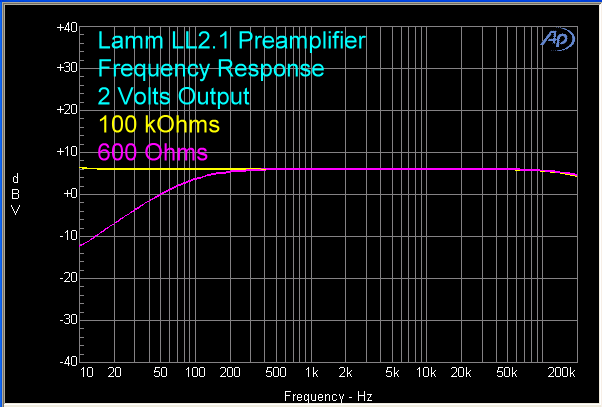

dwie charakterystyki przy różnych impedancjach obciążenia. Przy obciążeniu 600ohm silnie opadająca charakterystyka w zakresie niskich tonów.



Tylko jaką pojemność miał kondensator wyjściowy Lamma podczas tych pomiarów? Bo jeżeli małą, to nic dziwnego że wraz z impedancją słuchawek stworzył filtr górnoprzepustowy.
Dla 600ohm obciążenia kondensator wyjściowy powinien być nie mniejszy niż 50uF, każdy mniejszy odfiltruje bas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

W dniu 19.12.2019 o 13:37, JanF napisał:

Wątpię, czy będzie ci miło, oj wątpię, jak napiszę to, co mam zamiar napisać ... kup sobie walerianę na wszelki wypadek

I mamy to, co zwykle - miszcz ma za dużą godność, żeby uzasadniać swój bełkot. To ja będę przypominał, z parę razy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

12 minut temu, McGyver napisał:

Tylko jaką pojemność miał kondensator wyjściowy Lamma podczas tych pomiarów? Bo jeżeli małą, to nic dziwnego że wraz z impedancją słuchawek stworzył filtr górnoprzepustowy.
Dla 600ohm obciążenia kondensator wyjściowy powinien być nie mniejszy niż 50uF, każdy mniejszy odfiltruje bas.

Kondensator niewiele da. Prąd stopnia końcowego ok. 3mA to za mało na sterowanie słuchawek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

SRPP sam z siebie też jakiejś nie wiadomo jak małej impedancji wyjściowej nie ma, wręcz przeciwnie, nawet że sprzężeniem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

przy 50 uF i 600 omach F3 jest na 53hz to za mała pojemność na wyjście

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

7 minut temu, slawek.xm napisał:

przy 50 uF i 600 omach F3 jest na 53hz to za mała pojemność na wyjście

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

9 minut temu, slawek.xm napisał:

przy 50 uF i 600 omach F3 jest na 53hz to za mała pojemność na wyjście

Bardziej 5Hz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

tak

ale i tak bas bedzie spadał juz od 100hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

15 minut temu, moltos napisał:

Kondensator niewiele da. Prąd stopnia końcowego ok. 3mA to za mało na sterowanie słuchawek.

Podpieranie się pomiarem przy obciążeniu 600 ohm i małym kondensatorze wyjściowym jest wprowadzaniem ludzi w błąd, przyczyną opadania charakterystyki na dole nie jest za mały prąd, tylko filtr stworzony ze zbyt małej pojemności i impedancji obciążenia.
A to że prąd 3mA to za mało by poprawnie wysterować słuchawki to prawda, ale nie ma za wiele wspólnego z tym co pierwotnie wkleiłeś.

5 minut temu, slawek.xm napisał:

tak

ale i tak bas bedzie spadał juz od 100hz

bo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 minuty temu, McGyver napisał:



bo?

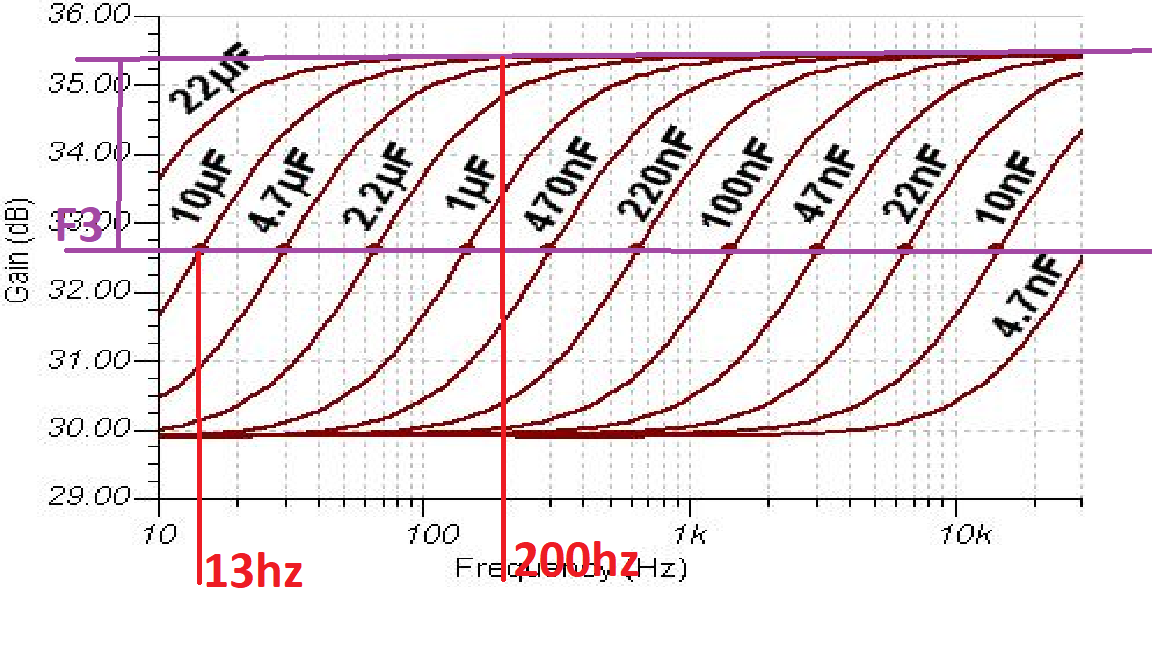

mam Ci tłumaczyć działanie filtra?

nie wiem dla jakiej impedancji byly te wykresy ale można się zorientować jak wygląda działanie filtra rc



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

12 minut temu, slawek.xm napisał:

nie wiem dla jakiej impedancji byly te wykresy

Sedno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

10 minut temu, McGyver napisał:

Podpieranie się pomiarem przy obciążeniu 600 ohm i małym kondensatorze wyjściowym jest wprowadzaniem ludzi w błąd, przyczyną opadania charakterystyki na dole nie jest za mały prąd, tylko filtr stworzony ze zbyt małej pojemności i impedancji obciążenia.
A to że prąd 3mA to za mało by poprawnie wysterować słuchawki to prawda, ale nie ma za wiele wspólnego z tym co pierwotnie wkleiłeś.

bo?

Do głowy mi nie przyszło, że będziemy zawracać sobie głowę kondensatorem.  Nie w tym rzecz. Wystarczy popatrzeć na schemat a już od razu widać, że  Lamm małej impedancji nie pociągnie. Jest to wzmacniacz napięciowy (max napięcie wyjściowe 60V RMS !!!) Wprawdzie producent podaje  impedancję wyjściową na poziomie 250 ohm ale tak naprawdę to puste dane. Lamm nadaje się do sterowania (bez zauważalnych zniekształceń) impedancji 10kohm wzwyż. Zresztą żeby wysterować dobrze słuchawki np. 50 ohmowe pre powinno mieć impedancję wyjściową na poziomie ułamka ohma. I jeszcze jedna charakterystyka, która mówi wiele.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

49 minut temu, przemak napisał:

I mamy to, co zwykle - miszcz ma za dużą godność, żeby uzasadniać swój bełkot. To ja będę przypominał, z parę razy...

Q-cze, Przemak, weź na luz i popuść trochę (byle nie w spodnie!).

45 minut temu, przemak napisał:

SRPP sam z siebie też jakiejś nie wiadomo jak małej impedancji wyjściowej nie ma, wręcz przeciwnie, nawet że sprzężeniem...

To idzie policzyć, co ma, a co nie ma, nie ma o czym gadać!

[przemak]

2 minuty temu, JanF napisał:

Q-cze, Przemak, weź na luz i popuść trochę (byle nie w spodnie!).

Nie. Piszesz bzdury, zarzucasz mi brak wiedzy a teraz ja mam odpuścić? Skończ co sam zacząłeś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

5 minut temu, przemak napisał:

Nie. Piszesz bzdury, zarzucasz mi brak wiedzy a teraz ja mam odpuścić? Skończ co sam zacząłeś.

To się tak pisze Szanowny Panie:
"Nie. Piszesz bzdury, zarzucasz mi brak wiedzy, a teraz ja mam odpuścić? Skończ, co sam zacząłeś."

Więc, naucz się pisać po polsku lub przynajmniej w czymś podobnym do składni języka polskiego, a potem zobaczymy?

[przemak]

19 minut temu, JanF napisał:

idzie policzyć

Polonista się znalazł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

1 minutę temu, przemak napisał:

Polonista się znalazł.

Mogę to rozwinąć, Przemak?

[przemak]

7 minut temu, JanF napisał:

Mogę to rozwinąć, Przemak?

W odpowiedniej kolejności - tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

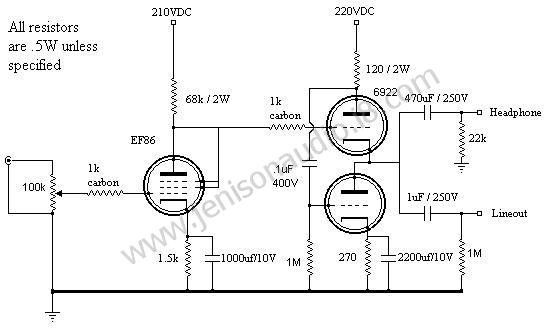

Dla rozluźnienia przykład przedwzmacniacza lampowego uniwersalnego i line i headphone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

4 godziny temu, moltos napisał:

Dla rozluźnienia przykład przedwzmacniacza lampowego uniwersalnego i line i headphone.

EF86 w trybie triode connction  i wtórnik White'a na wyjściu - piękny układ, wzorcowy.

Zamiast ecc88 dałbym ecc82/6n30p, uwaga na rezystor anodowy białego wtórnika, to on decyduje o impedancji wyjściowej.

[dekRe]

W dniu 11.09.2015 o 14:31, moltos napisał:

Od wczoraj poczyniłem zmiany, które odczułem na plus. Zamiast 100nF sprzęgający dałem 8,2nF i nie odczułem ubytku basu, natomiast średnica jakby wyszła do przodu. Kolega Zelo7 miał rację z tym kondensatorem 10nF.

Co do 6N1P to wobec niewątpliwej zalety jaką jest cena i dostępność tej lampy mają one zasadniczą wadę, to jest duży prąd żarzenia. Dla 3 lamp 6N1P trzeba przygotować się na co najmniej 40 W mocy transformatora aby się nie grzał za bardzo no i dość mocny stabilizator napięcia. Anodowe u mnie tylko 220V ponieważ bałem się, że przekroczę dop. napięcie żarnik-katoda dla górnej triody w II stopniu. Ale 6N1P pracuje nieźle i przy napięciach anodowych do 100V.

Dzisiaj podłączyłem słuchawki na wyjście (HD595, 50Ohm) i nawet przyjemnie się słuchało bez zauważalnych zniekształceń.

Znalazłem ten post i już myślałem, że będzie łatwo, a trzeba go będzie zrobić bez gniazd słuchawkowych jako tylko preamp, albo jeszcze poeksperymentować. Nawet już swoje PCB zacząłem projektować z gniazdkami pod parę słuchawek ?
Chyba, że pojawi się jeszcze prosty mod pozwalający cieszyć się tym wzmacniaczem na słuchawkach, w przeciwnym przypadku podłączę go pod mój już super grający słuchawkowy bufor diamentowy bardziej czasem znany jako "klonem Lehmann'a" -  i sprawdzę tak, jak zagra to razem z lampami. Ale to już po pandemii...
Dziękuję za rzeczowe opinie i pozdrawiam.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

8 minut temu, dekRe napisał:

pojawi się jeszcze prosty mod pozwalający cieszyć się tym wzmacniaczem na słuchawkach

Zapomnij.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

4 godziny temu, dekRe napisał:

Znalazłem ten post i już myślałem, że będzie łatwo, a trzeba go będzie zrobić bez gniazd słuchawkowych jako tylko preamp, albo jeszcze poeksperymentować. Nawet już swoje PCB zacząłem projektować z gniazdkami pod parę słuchawek ?
Chyba, że pojawi się jeszcze prosty mod pozwalający cieszyć się tym wzmacniaczem na słuchawkach, w przeciwnym przypadku podłączę go pod mój już super grający słuchawkowy bufor diamentowy bardziej czasem znany jako "klonem Lehmann'a" -  i sprawdzę tak, jak zagra to razem z lampami. Ale to już po pandemii...
Dziękuję za rzeczowe opinie i pozdrawiam.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

da sie do lama dorobić prosty wzmacnaicz słuchawkowy ?..wpinasz sie gdzieś po drodze z układem wzmacniacza słuchawkowego  i robisz przełącznik  line/headphones. W wolnej chwili pokombinuje z tym ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Marca 2020 przez front247

[dekRe]

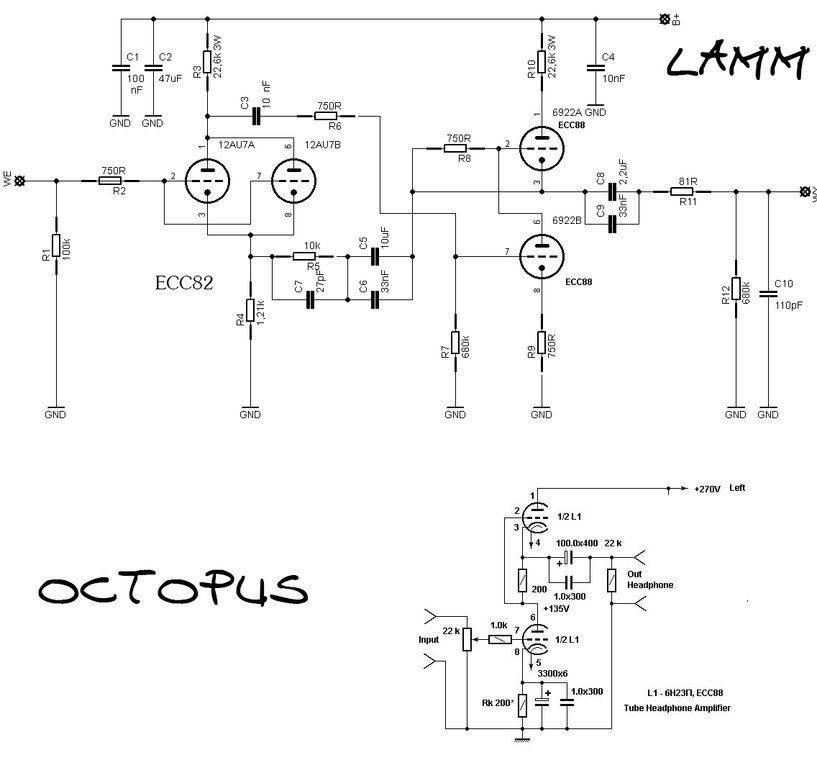

Znalazłem opis podobno niezłego rosyjskiego wzmacniacza słuchawkowego OCTOPUS na dwóch ECC88/6N23P - topologia nieco przypomina układ z Lamm'a, między nóżką 3 a 6 w Lammie jest 750R, w Octopusie jest 200R,  jest na +270V a nie na +235V, oczywiście brak tego sprzężenia z ECC82, bo jej tam zwyczajnie nie ma.

Rosjanie sporo wzmacniaczy słuchawkowych robią na rosyjskiej 6N23P.
Ciekawe, czy odpięcie sprzężenia z katody ECC82, zamieniłoby Lamm'a w Octopusa? ?
Jakby ktoś miał kiedyś ten układ na pająka i może sprawdzić, co się stanie z sygnałem... dzięki.

Źródło:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

13 godzin temu, dekRe napisał:

Rosjanie sporo wzmacniaczy słuchawkowych robią na rosyjskiej 6N23P.

Jak sobie robią, to niech sobie robią - widać, że nie mają nic sensowniejszego do roboty!
Ale, my już nie musimy zachowywać się, jak lemingi i iść bezmyślnie za nimi.
