Lamm 2 wybitny przedwzmacniacz lampowy

[Ricambi]

W dniu 26.01.2023 o 14:00, naczesany napisał:

Są gdzieś linki do pełnej dokumentacji Lamm2 ? z ewentualnym opisem uruchomienia?

Coś jak w przypadku SOHA II

Poprawnie polutowany układ z prawidłowymi wartościami elementów działa od włączenia, nie ma żadnych regulacji. Musisz przypilnować prawidłowego napięcia anodowego (którego nikt nigdy nie podał) coś pomiędzy 215-230V i napięcia żarzenia lamp. Przedwzmacniacz jest niestabilny napięciowo na wyjściu, po włączeniu i wyłączeniu generuje offset dc prawie 1V, jeśli wzmacniacz lub końcówka mocy nie ma kondensatora na wejściu to należy włączać wzmacniacz mocy z opóźnieniem minuty i przed wyłączeniem najpierw wyłączyć wzmacniacz mocy i potem Lamm`a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Po to stosuje się przekaźnik na wyjściu pre. To obowiązkowe większości lampowych preampów.  Wtedy nie trzeba cudować z jakimiś specjalnymi procedurami uruchamiania i wyłączania sprzętu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naczesany]

12 godzin temu, Ricambi napisał:

Poprawnie polutowany układ z prawidłowymi wartościami elementów działa od włączenia, nie ma żadnych regulacji. Musisz przypilnować prawidłowego napięcia anodowego (którego nikt nigdy nie podał) coś pomiędzy 215-230V i napięcia żarzenia lamp. Przedwzmacniacz jest niestabilny napięciowo na wyjściu, po włączeniu i wyłączeniu generuje offset dc prawie 1V, jeśli wzmacniacz lub końcówka mocy nie ma kondensatora na wejściu to należy włączać wzmacniacz mocy z opóźnieniem minuty i przed wyłączeniem najpierw wyłączyć wzmacniacz mocy i potem Lamm`a.

Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Znowu go zepsułem, lewy kanał gra jakby z 1/3 mocy i nagrzewa się R3.

Proszę o jakieś podpowiedzi...



To jest ten kanał który wcześniej cały zgrzebałem, być może spowodowałem zimny lut chcąc wymienić kondensatory na inne.



Nie chcę go znowu wysyłać do Stolicy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Sprawdziłem wszystkie oporniki, już nawet na te kondensatory nie mam sił



wyślę to do naprawy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Zamieniałeś miejscami lampy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

12 minut temu, kw napisał:

Zamieniałeś miejscami lampy?

Tak, próbowałem różnych kombinacji różnych lamp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

W dniu 24.01.2023 o 15:09, tomant napisał:

Jak zaaplikowałeś wejście symetryczne XLR do tego preampa?

To banalnie proste.

Najłatwiej ,najtaniej i najprościej to kupujesz takie coś lub podobne i aplikujesz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

druga opcja to robisz układ symetryzujący samodzielnie wg. schematu..których na google znajdziesz..dziesiątki aczkolwiek sama topologa jest ta ta sama 🙂 pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

25 minut temu, front247 napisał:

To banalnie proste.

Najłatwiej ,najtaniej i najprościej to kupujesz takie coś lub podobne i aplikujesz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

druga opcja to robisz układ symetryzujący samodzielnie wg. schematu..których na google znajdziesz..dziesiątki aczkolwiek sama topologa jest ta ta sama 🙂 pozdrawiam

OK, spodziewałem się czegoś, jakby to grzecznie napisać, hm: innego. Zakładam, że masz źródło zbalansowane, korzystasz z jego dobrodziejstw, ale tylko do wejścia przedwzmacniacza (symetryzatora/desymetratora na 5532). I tam wykorzystujesz tylko połowę tego układu. W sumie na szczęście bo sygnał odwrócony przechodzi przez 2 wzmacniacze a dodatni tylko przez jeden. Jakbym miał utracić sygnał symetryczny to wolałbym już uzyskać to przez trafo. A najlepiej pociągnąć oba sygnały przez Lamma. Oczywiście trzebaby mieć 2 sztuki :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Mam takie poczucie . a szkoda gadać

Więc tworzę poradnik co robić jak Lamma się popsuło?

Generujemy fale z apki na tel np. 250Hz i mierzymy AC w różnych punktach popsutego i dobrego kanału.

Ja po odlutowaniu sprzężenia 10uF zauważyłem że wszystko jest ok i padło na kiepskie lutowanie tych kondów. Bingo, działa



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Które kondensatory najbardziej warto wymieniać nie wliczając boczników?

Mam wymienione C8, C4, C5

Czy ruszać C3? (na schemacie jest raczej bląd, on wynosi 10nF)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez kramyeu

[kramyeu]

Załączam poprawny schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zmieniony C3 z Mallory na kpcu-02

ten preamp rzeczywiście ma przestrzeń

Wychodzi na to że C4 to pętla lokalnego sprzężenia dla 6922/ecc88

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez kramyeu

[kramyeu]

24 minuty temu, kramyeu napisał:

Załączam poprawny schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wychodzi na to że C4 to pętla lokalnego sprzężenia dla 6922/ecc88

Czy można usunąć C4?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez kramyeu

[mirfak]

C4 filtruje zasilanie. 10nF, to trochę mało.


Wysłane z mojego Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Jestem albo głupi mocniej niż jestem ale na prawdę słyszę zmianę C4

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

27 minut temu, mirfak napisał:

C4 filtruje zasilanie. 10nF, to trochę mało.


Wysłane z mojego Commodore 64

To tylko bocznik filtrującego C2. Blisko rezystora anodowego dla drugiego stopnia.



27 minut temu, kramyeu napisał:

Jestem albo głupi mocniej niż jestem ale na prawdę słyszę zmianę C4

No wiesz. Jak słyszysz to słyszysz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

11 minut temu, tomant napisał:

No wiesz. Jak słyszysz to słyszysz.

 A co reszta powie? Czyli poległem i zbliżam się do sfery psycho-jakiejśtam.

Jest brak uzasadnienia czemu miałoby być lepiej.

Serio ?myślałem? że to coś robi z dźwiękiem



Ważne że odkryłem ten C3, tu już jest olbrzymia różnica.

A ja żonglowalem C4 jak dureń



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez kramyeu

[tomant]

Na logikę C3 powinien mieć wpływ a C4 nie. I już w sumie nie wiem o którym piszesz :). Wg mnie jeszcze grupa C5-C7 + R5 powinna mieć wpływ na to co słyszymy.

Tak przy okazji polecam:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matt_M]

17 minutes ago, tomant said:

Na logikę C3 powinien mieć wpływ a C4 nie. I już w sumie nie wiem o którym piszesz :). Wg mnie jeszcze grupa C5-C7 + R5 powinna mieć wpływ na to co słyszymy.

Tak przy okazji polecam:



O tak! Polecam R5 - Charcroft!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Zmiana brzmienia (kolejność rosnąca tym większa poprawa):

1) pierwsza kategoria: C5 10uF < C3 10nF < C8 2,2uF

2) druga kategoria - dla mnie konieczność - wywalić boczniki. Wg. mnie choćby były że szczerego złota to brzmienie jakie generują jest zafałszowane (zmiana barwy na minus, zakłamanie przestrzeni)

Mam zostawione tylko C7 Silver Mica 27pF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2023 przez kramyeu

[front247]

15 godzin temu, tomant napisał:

OK, spodziewałem się czegoś, jakby to grzecznie napisać, hm: innego. Zakładam, że masz źródło zbalansowane, korzystasz z jego dobrodziejstw, ale tylko do wejścia przedwzmacniacza (symetryzatora/desymetratora na 5532). I tam wykorzystujesz tylko połowę tego układu. W sumie na szczęście bo sygnał odwrócony przechodzi przez 2 wzmacniacze a dodatni tylko przez jeden. Jakbym miał utracić sygnał symetryczny to wolałbym już uzyskać to przez trafo. A najlepiej pociągnąć oba sygnały przez Lamma. Oczywiście trzebaby mieć 2 sztuki :).

No a w oryginale jak masz..? 🙂 Ja akurat tworze muze na sprzecie semi-profi wiec wszystko mam zbalansowane..oprócz końcówki mocy...ale jak ktoś słucha tylko audio to rzeczywiście nie ma sensu,albo 😉 trafo tak jak mówisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

15 godzin temu, kramyeu napisał:

Załączam poprawny schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



No wreszcie.

12 godzin temu, kramyeu napisał:

2) druga kategoria - dla mnie konieczność - wywalić boczniki. Wg. mnie choćby były że szczerego złota to brzmienie jakie generują jest zafałszowane (zmiana barwy na minus, zakłamanie przestrzeni)

Lamm zastosował boczniki 33nF w konkretnym celu. Akurat takie zestawienie jak w oryginale vishay jako kondensator główny i electrocube jako bocznik dają takie, a nie inne brzmienie, jakiego życzył sobie Lamm. Inne kombinacje będą grać inaczej i wstawianie "na pałę" boczników nie ma sensu. No chyba,  że ktoś ma ochotę na eksperymenty i żonglerkę kondensatorami w celu uzyskania "swojego" brzmienia.

14 godzin temu, kramyeu napisał:

A ja żonglowalem C4 jak dureń

Spróbuj wymienić wszystkie kondensatory z gałęzi zasilania na jeden MKP o wartości 47uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

2 godziny temu, Tomek 1685 napisał:

Sróbuj wymienić wszystkie kondensatory z gałęzi zasilania na jeden MKP o wartości 47uF.

Akurat mam i 39uF i 47uF MKP

proszę zdradź, już teraz, co to może zrobić

Bo mam do zdemontowania sporo elementów (C1, C2, C4) m.in. duży elektrolit - muszę wymontować płytę ...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Cóż, nie ma co tutaj zdradzać, ale skoro słyszałeś zmiany jakie wprowadzał C4 lub jego brak, to spróbuj wymienić elektrolit na MKP. Pewnie też coś usłyszysz. Może akurat zmiana będzie na "+".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lawrynw]

Cześć, piszę z krótkim pytaniem, prośba o przekierowanie mnie jeśli łamie etykietę - mój system przestał grać niższe tony + stał się cichszy. Ostatnim moim nabytkiem był DIY Lamm, gra u mnie od dwóch miesięcy, nie miałem wcześniej nic lampowego. Czy to brzmi dla Was jak jakaś typowa usterka pre (np lampy, niektóre święcą się jaśniej niz inne, ale nie ma red bleed), czy np raczej wskazywalibyście na wzmacniacz (ATC P1) ? Wszelkie wskazówki mile widziane, dziękuję.

Wojtek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

5 minut temu, lawrynw napisał:

Ostatnim moim nabytkiem był DIY Lamm, gra u mnie od dwóch miesięcy, nie miałem wcześniej nic lampowego.

to może być kwestia "skończonych " lamp

podłącz wzmak do żródła z pominięciem pre i zobacz jak gra będziesz wiedział czy to pre czy nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar_70]

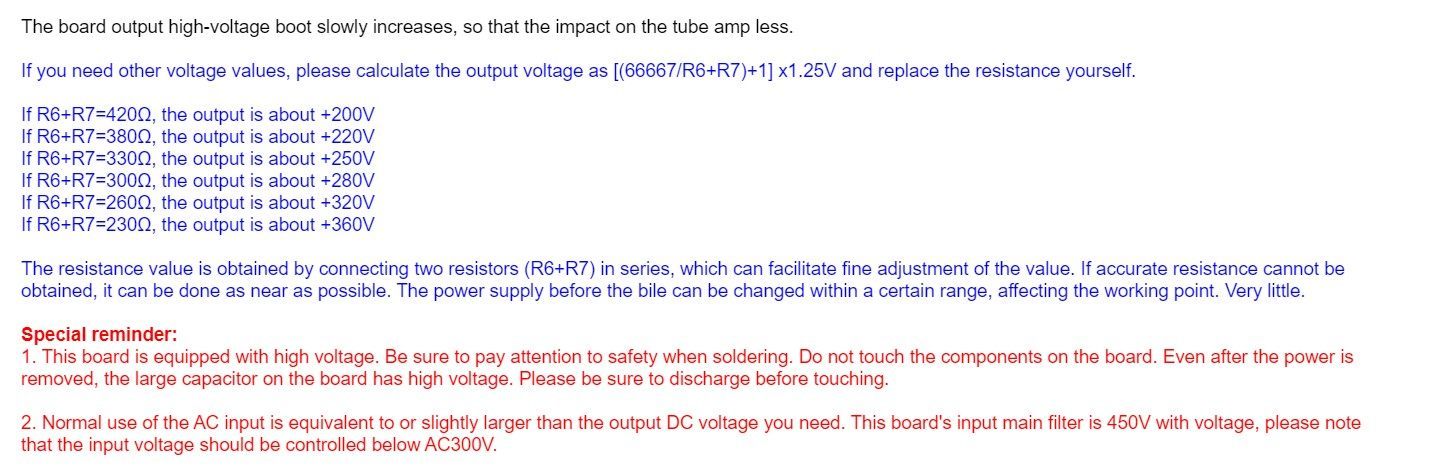

Czy można zastosować taki zasilacz do anodowego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
pzdr



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar_70]

Czy ktoś tutaj jeszcze zagląda?:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

39 minut temu, mar_70 napisał:

Czy ktoś tutaj jeszcze zagląda?:)

Tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

W dniu 12.03.2023 o 18:28, mar_70 napisał:

Czy można zastosować taki zasilacz do anodowego?

To jest tylko prosty zasilacz napięcia anodowego, gdzie Chińczyk oferuje go jako układ tylko napięcia anodowego bez zasilacza do żarzenia lamp. Napięcie anodowe ok. 220V  ustalasz przez dobór dwóch odpowiednio oznaczonych rezystorów. Chińczyk oferuje to jako zasilacz napięcia anodowego do preampa Marantz, w którym pracują 3 lampy.
Lampy nie są dużymi prądożercami, więc jak masz dobre trafo to i 4 lampy Lama zasili.
