Lamm 2 wybitny przedwzmacniacz lampowy

[MARER]

Niedawno robiłem znajomemu HA2013 i zakupił do niego trafa producenta TALEMA ...wyglądają identycznie jak w Lamm-ie



Chodzi mi o wygląda traf



Edit :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Października 2014 przez MARER

[micha7n]

..może ktoś wrzuci zdjęcie 'prototypu' ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zurek]

A mógłby ktoś zamieścić poprawny schemat?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Ten schemat z kartki to raczej nie zadziała. Drugi stopień jest trochę bez sensu. Ja na szybko zrobiłem w LTSpice coś co powinno zadziałać (działa teoretycznie w symulacji). Ciekaw jestem jak wygląda układ osób które już zrealizowały go praktycznie. Z symulacji wynika że pre ma silną drugą harmoniczną a reszty praktycznie nie widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Października 2014 przez pdyn

[Gość piotrektychy]

to ciekawe jaki układ tak świetnie gra zelo7 skoro ten z kartki nie działa...



przecież narysowałeś taki sam układ, tyle, że sprzężenie jest inaczej wpięte, no i dodatkowo rezystor 100k do masy (o którym pisał zelo7, że na rysunku go brakuje)



zaraz, nawet schemat nie jest inny - jest taki sam jak rysunek ! pdyn o co chodzi ?



weź kartkę, rozrysuj Twój schemat i porównaj z naszym rysunkiem - gdzie widzisz różnicę ?

na "naszym" rysunku jest typowe SRPP tyle, że narysowane w trochę pokręcony sposób, taki do którego nie jesteśmy przyzwyczajeni ale układ jest dokładnie taki sam

[osimar]

ktoś wcześniej pisał, że lampy wejściowe są połączone równolegle a potem stopień SRPP. Na załączonych schematach tego nie widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

na "naszym" rysunku brakuje tylko rezystora pomiędzy siatką dolnej lampy, a masą, ale jak wcześniej pisałem wspominał już o tym kolega zelo7



osimar przyjrzyj się dokładnie na rysunek, masz podane numery pinów lamp - pierwsza lampa 2i7 ; 1i6 ; 3i8



drugi stopień to typowe SRPP

[osimar]

osimar przyjrzyj się dokładnie na rysunek, masz podane numery pinów lamp - pierwsza lampa 2i7 ; 1i6 ; 3i8



ok. Faktycznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

wiec jak wyglada ostatecznie schemat?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

wiec jak wyglada ostatecznie schemat?



prawdziwy czy domniemany?:)

o ten pierwszy najlepiej spytaj w Lammie,na temat drgiego tyle opinii ilu formowiczów:):):)



Trzeba zwrócić uwagę,że wszystko to tylko domysły i pomysły

Niedawno robiłem znajomemu HA2013 i zakupił do niego trafa producenta TALEMA ...wyglądają identycznie jak w Lamm-ie



Chodzi mi o wygląda traf



Edit :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









wygląd ok ale napięcia wtórnego raczej nie podejdą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Października 2014 przez artw

[Gość piotrektychy]

schemat wygląda tak jak na diyaudio z tym, że do pinu 8 lampy SRPP jest wpięty opornik do masy, widać go przeoczono.



JAK PRZYJŻYCIE SIĘ SCHEMATOWI to zobaczycie, ze pierwsza lampa pracuje równolegle (co prawda nie jest to rozrysowane ale podane są piny) druga to typowe SRPP tyle, że pokrętnie narysowane, w sposób do jakiego nie jesteśmy przyzwyczajeni, ot wszystko.



Proszę zanim znowu pojawią się wpisy, że to nie wiadomo jaki schemat, przeanalizować sobie układ połączeń, po prostu WŁACZCIE MYŚLENIE , takie wpisy jak poprzednie, że układ zawiera mnóstwo błędów - świadczą tylko fatalnie o autorach chcących uchodzić za guru, a nie potrafiących przeanalizować układu i dostrzec, że to typowe aplikacje.



Wiem, że tym wpisem narażam się na obrzucenie błotem, ale cholera mnie bierze jak czytam takie pierdoły



przepraszam, do pinu 7 a nie 8 - tu już jest 750R

[zelo7]

Trafo zasilające to jakiś Plitron. Pewnie trzeba by poszukać na stronie producenta.

Nic nie znajdziesz bo to specjalne trafo robione na zamówienie Lamm-a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

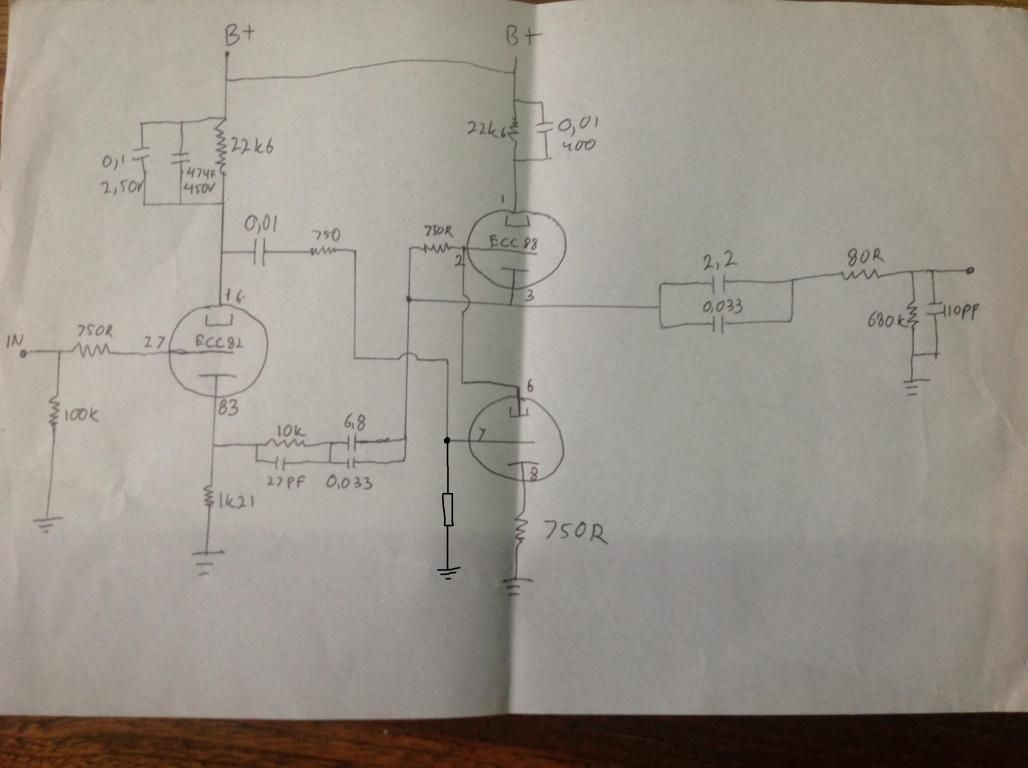

poniżej rys uzupełniony o ten nieszczęsny opornik

[zelo7]

Proszę zanim znowu pojawią się wpisy, że to nie wiadomo jaki schemat, przeanalizować sobie układ połączeń, po prostu WŁACZCIE MYŚLENIE , takie wpisy jak poprzednie, że układ zawiera mnóstwo błędów - świadczą tylko fatalnie o autorach chcących uchodzić za guru, a nie potrafiących przeanalizować układu i dostrzec, że to typowe aplikacje.

Potwierdzam jeszcze raz ten odręcznie narysowany schemat posiada wiele błędów ,konkretnie 3 ( 3 to wiele czy niewiele)

Można również napisać ,że schemat zawiera niewiele błędów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

jeden to brak opornika z pin7 do masy

a dwa pozostałe ?

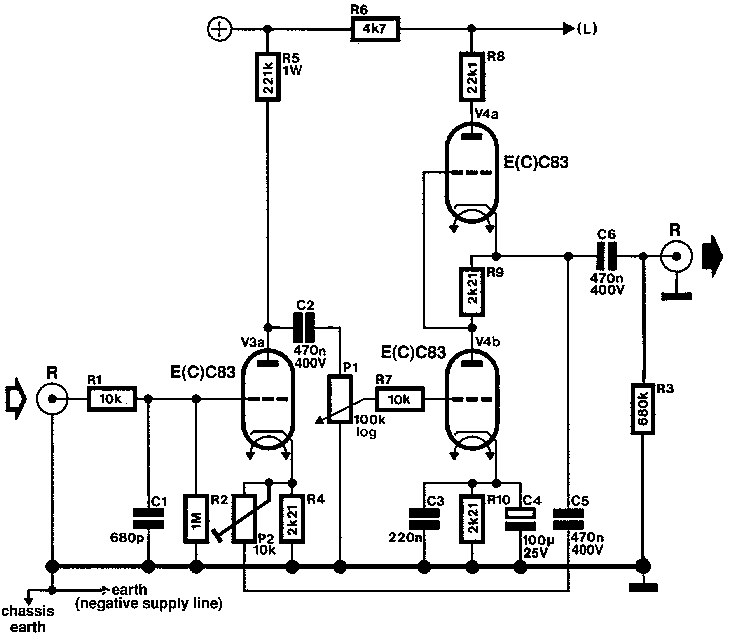

tu link http://www.bonavolta.ch/hobby/en/audio/lindesrp.htm

[pdyn]

Tak, o ten opornik głównie mi chodziło bo tak wszystko było w powietrzu (2 stopień). Zastanawiałem się jeszcze po co jest ten opornik 22k6 w drugim stopniu (w SRPP) ale pewnie żeby zmniejszyć trochę napięcie odkładające się na ecc88. Ciekawe czemu z tym opornikiem jest podłączony kondensator równolegle a nie np. tak żeby zrobić filtr RC dodatkowo filtrujący napięcie.. ciekawe.. ale po co filtrować jak Lamm ma chyba zasilacz stabilizowany..



..ale rzeczywiście teraz powinno wszystko działać. Rzeczywiście 2st to SRPP tylko tak dziwnie narysowany :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mrelektronik]

poniżej rys uzupełniony o ten nieszczęsny opornik





Witam

Rozumiem, układ już działa, że du...ę urywa. Może jednak ktoś podpowie którędy przepływa prąd przez górną lampę według tego rysunku odręcznego.

Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Czy możliwa jest wersja zbalansowana ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

mój rysunek i ten z rys odręcznego są identyczne. też mi się wydawało że coś nie tak ale spokojnie się przejrzyjcie a zobaczycie że jest ok



Witam

Rozumiem, układ już działa, że du...ę urywa. Może jednak ktoś podpowie którędy przepływa prąd przez górną lampę według tego rysunku odręcznego.

Dzięki



- W SRPP Anoda dolnej lampy jest podłączona z siatką górnej - a na rysunku jest podłączona czy nie ?

- w SRPP mamy opornik pomiędzy anodą dolnej lampy a katodą górnej - a na rysunku tak nie jest ?

- w SRPP sygnał wychodzi połączenia opornika a katody górnej lampy - a na rysunku tak nie jest ?



Więc co się nie zgadza ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Lamm ma chyba zasilacz stabilizowany..

W tym pre nie ma zasilacza stabilizowanego .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Stabilizowane jest tylko zarzenie lamp na 317'tce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Mówimy o napięciu anodowym



Zdjęcie niestety mało czytelne . To nie jest prototyp tylko układ testowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zurek]

Jaką wartość ma rezystor którego brak jest na schemacie między katoda (pin 3) a anodą (pin 6) układu SRPP?





A druga sprawa na zdjęciu pre lamma są dwa kondy na kanał o wartości 2,2uf... Tutaj widzę tylko jeden taki... na wyjściu, a gdzie drugi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Października 2014 przez zurek

[pdyn]

Jaką wartość ma rezystor którego brak jest na schemacie między katoda (pin 3) a anodą (pin 6) układu SRPP?



Jak nie ma tego rezystora jak jest ? Pojedź oczami za tymi połączeniami i zobacz że twój dorysowany rezystor jest równolegle połączony z rezystorem 750R :-) ...zaczyna być wesoło dzięki temu rezystorowi :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zurek]

Jak nie ma tego rezystora jak jest ? Pojedź oczami za tymi połączeniami i zobacz że twój dorysowany rezystor jest równolegle połączony z rezystorem 750R :-) ...zaczyna być wesoło dzięki temu rezystorowi :)







No tak... przeoczyłem go... kurde muszę chyba iść do okulisty :)





A co z tym kondem 2,2uf co pisałem w poście wyżej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Października 2014 przez zurek

[micha7n]

Wydaje mi sie ze jeden jest miedzy stopniami, a drugi na wyjsciu ..ale niech mnie ktos poprawi jak sie myle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

U mie na razie bez zabezpieczeń ,jest trochę pompowania przy starcie ,jutro coś zrobię. Faktycznie bas wzorcowy , wielobarwny na razie troche mało rozciągnięty jadę n akond. 1,5 uF nie jak oryginalnie 2,2uF .Jak dotychczas najlepsze pre jakie popełniłem ,a było ich kilka.



jak rozwiązałeś sprawę kondensatorów bocznikujących rezystor anodowy pierwszej lampy?duży do masy,mały na rezystor?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Nie ma żadnego bocznikowania rezystorów anodowych ,skąd wam ludzie przychodzą takie pomysły????



Jaką wartość ma rezystor którego brak jest na schemacie między katoda (pin 3) a anodą (pin 6) układu SRPP?

750R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pilan]

Cytat:

>>Nie ma żadnego bocznikowania rezystorów anodowych ,skąd wam ludzie przychodzą takie pomysły????<<





Piszącym chodzi o to:

- albo kondensatory od plusa napięcia anodowego powinny być dołączone do masy,

- albo, jak tu na schemacie, bocznikują rezystory w anodach lamp o wartościach 22k - pierwszej i górnej drugiego stopnia.



Jeżeli kondensatory podłączone byłyby do masy, to nikt nie miałby uwag - pełnią rolę odsprzęgania zasilania poszczególnych stopni.



Ale jeśli, tak jak na rysunku , bocznikują rezystory, (które można chyba uznać za rezystory anodowe?), to musi to być zrobione w jakiś celu.

Jakim?



Zwykle się tak robi, by zmienić nieco charakterystykę przenoszenia wzmacniacza.



Ale:

- w pierwszym stopniu jeden w kondensatorów "obejmujących" rezystor anodowy ma wartość aż 47 uF, co dla napięć zmiennych stanowi zwarcie i tym samym niweluje wartość rezystora (oczywiście dla sygnałów zmiennych) prawie do zera.

W jakim celu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Stosuje się układy RC do bocznikowania tych rezystorów w celach natywzbudzeniowych ,ale tu jest tak małe wzmocnienie ,że trudno o wzbudzenie
