Lamm 2 wybitny przedwzmacniacz lampowy


Azus

Rekomendowane odpowiedzi

tak nieśmiało.

Ktoś podjąłby się zaprojektowania PCB? Jak dla mnie może być sam układ pre. Wiem, że zasilanie jest istotne, ale jestem na etapie uruchomienia (czekam na trafo od Ogonowskiego) regulowanego na lampach, więc dla mnie samo pre może być.

Jak będzie całośc to też fajnie:-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

CXN, Arcam CD37, Hegel H360, ekta MKII (Troels Gravesen)

Odnośnik do komentarza
Udostępnij na innych stronach

zelo7

czy jesteś pewien że 10uF jest zrównoleglony 17pF ? Ze zdjeć wychodzi że jest to 33nF .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość piotrektychy

(Konto usunięte)

proszę o nietraktowanie tego wpisu jako przypierniczanie się czy szukanie dziury w całym, chodzi mi o rozwianie moich wątpliwości dotyczących poprawek na schemacie. Jestem zobowiązany za rozpracowanie i pomierzenie tego układu przez zelo7, gdyż zrobił to jako jedyny i tak naprawdę jedziemy wszyscy na jego pracy i doświadczeniu.



1. filtr w sprzężeniu - tu zostały zamienione miejscami elementy i tak duża pojemność 10uF jest zbocznikowana kilkunastoma pF , jaki to ma cel ? Druga sprawa to rezystor 10k równolegle z 33nF, ponieważ jest to filtr (dolnoprzepustowy ?) wrzuciłem wartości w kalkulator i tak :

- dla schematu z DIY 10k + 27pF częstotliwość odcięcia wynosi 589 462Hz

- dla schematu poprawionego 10k + 33nF częstotliwość odcięcia wynosi 482Hz, wynika z tego, że w sprzężeniu odcinamy wszystko co powyżej 482Hz ??

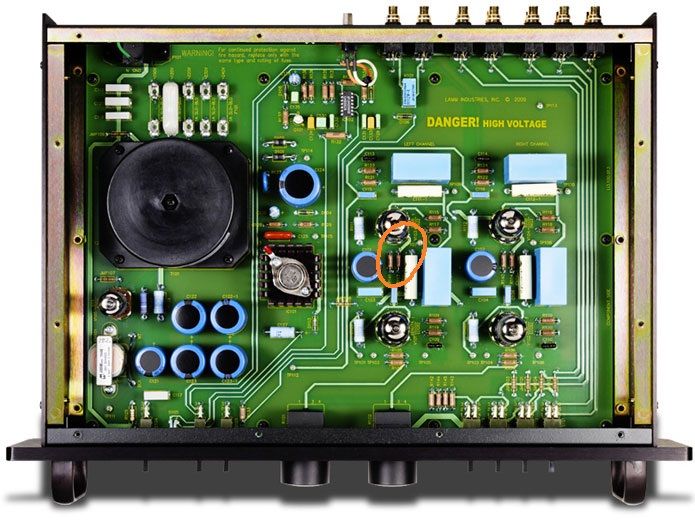

2. na zdjęciu pre LAMM pin 9 lampy SRPP czyli ekran jest podłączony ścieżką do rezystora, a rezystor ? Przypomina mi to rozwiązanie stosowane przez Audio Note w swoim SRPP, oba zdjęcia zaznaczone na czerwono w załączeniu. Nie wiem czemu to służy, może chodzi o uzyskanie jednakowego potencjału na ekranie i katodzie lampy ? Info dla zelo7 - z całą pewnością nie traktuję ekranu jako dodatkowej elektrody :)



Nigdy nie robiłem wzmacniacza z sprzężeniem dlatego proszę o rozwianie moich wątpliwości , link do kalkulatora http://www.ekswai.com/en_lowpass.htm



Odnośnik do komentarza
Udostępnij na innych stronach

zelo7

czy jesteś pewien że 10uF jest zrównoleglony 17pF ? Ze zdjeć wychodzi że jest to 33nF .

Oczywiście czeska pomyłka te kondensatory powinny być zamienione 10u + 33n ,10k +17p

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość piotrektychy

(Konto usunięte)

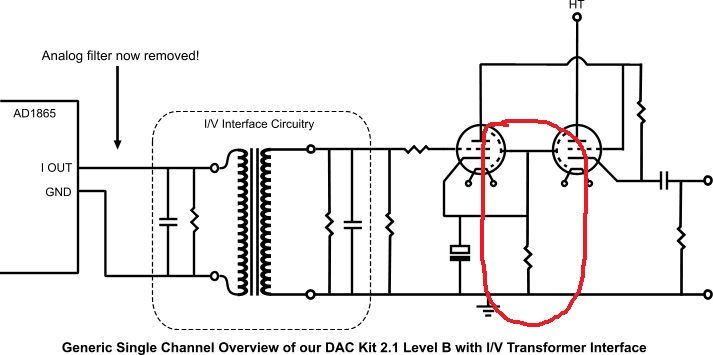

- zelo7 pisałeś o 3 błędach - 1 to rezystor do pin 7 lampy SRPP, 2 to kondensatory w zasilaniu do masy, a 3 ?

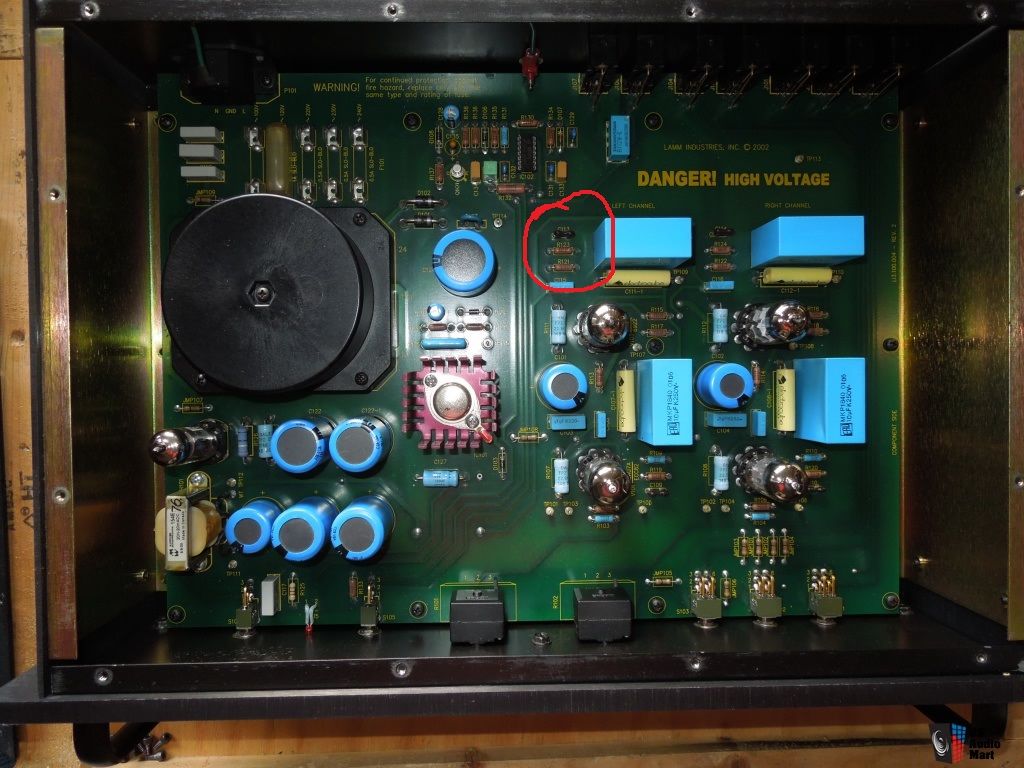

- kondensator 110pF (C113) na wyjściu pominąłeś celowo ? Na zdjęciach pre jest mika przy rezystorach wyjściowych


Odnośnik do komentarza
Udostępnij na innych stronach

Chyba ten



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

No 15 tyś zł. to jest fakt, wcale się nie dziwie, nawet Mclntosh, próbował i wykonał klona lamma i próbował sprzedawać pod swoim logiem ,....wszystko sie wydało po prezentacji i wojna była.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Teraz wiem dlaczego nikt nie pisał o wybitności tego urządzenia, a wiem kto posiada, i to nie są jednostkowe osoby, ... kilka forumowych użytkowników jest, i nikt w tej kwestii sie nie odzywa,...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie przesadzasz z tą ilością użytkowników Lamma? Znam grubo ponad setkę audiofilów w Polsce i poza Wojtkiem nikt nie posiada sprzętu Lamma.

Fakt, że firma zacna i polecania przez wielu. Ale chyba niezbyt popularna i były problemy z dystrybucją.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie, absolutnie. Zapewne jacyś są, ale czy jest ich aż tak wielu? Ja znam jednego, czyli gdzieś 0.7% użytkowników, których znam. A napisałeś wcześniej, że większość śmietanki audiofilów sucha na Lammie. Coś w tym stylu napisałeś.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sly30
Odnośnik do komentarza
Udostępnij na innych stronach

Dokładnie tak napisałem, wszyscy są z Warszawy,...



...znaczy o których wiem, u których się wpasował.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Czy ten troll z przerostem ego musi psuć każdy wątek? nawet w kategorii lampa czy DIY?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Home is where the needle marks try to heal my broken heart...

Odnośnik do komentarza
Udostępnij na innych stronach

Panowie proszę powstrzymać się od pyskówki, bo ten wątek przepadnie jak wiele innych przez takie postępowanie...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W życiu piękne są tylko chwile...

Odnośnik do komentarza
Udostępnij na innych stronach

poza Wojtkiem nikt nie posiada sprzętu Lamma.

blad!

masz niekatualne dane :-)

juz sprzedal :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość NEWNEW

(Konto usunięte)

Ale będzie mieć kolejnego, dopasowanego do monobloków:-) Ten jego podstawowy model LAMM gra w zestawieniu z jego ceną absolutnie wybitnie. Jest wolny od rozjaśnienia, w porównaniu do innych lamp neutralny jak cholera, dynamiczny, zwarty ale nie pozbawiony lampowej gładkości. Pamiętacie jak grał kiedyś referencyjny Klyne? To jest mniej więcej ta estetyka tylko na lampach.

Odnośnik do komentarza
Udostępnij na innych stronach

Jak wspomniałem wcześniej .....



Jak zwykle ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Yasioo
Odnośnik do komentarza
Udostępnij na innych stronach

Ja za bardzo nie pomogę, ale obserwuję temat z zainteresowaniem. Mam nadzieję, że koledzy powyżej mylą się w swoich przewidywaniach i zastój w temacie związany jest jedynie z aktualnym brakiem czasu osób najbardziej zaangażowanych :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

sądzę, że kolejnym krokiem byłoby zrobienie "na pająka" układu przez jeszcze inną osobę i pomierzenie układu. Dopiero później projekt płytki.

Może być projekt na prasowankę, wtedy więcej osób zrobi układ i będzie w stanie coś powiedzieć.



Ja mam zamiar kupić płytkę uniwersalną na ebayu i zrobić ten układ na pająku na tej płytce. Niestety szybko to nie będzie. Czekam na trafo, muszę znaleźć pasującą mi obudowę i dokończyć/porównać parę innych układów lampowych (M7 Audionote, WK-WA na 6SN7, WK-WA na ECC82 i Lamm). Jak zwykle wybiorę dla mnie najlepszy. Nie wiem czy na to wszystko zimy wystarczy:-(

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

CXN, Arcam CD37, Hegel H360, ekta MKII (Troels Gravesen)

Odnośnik do komentarza
Udostępnij na innych stronach

Witam tu jest idealna prasowanka do delikatnych przeróbek pod ten projek Zamiast riaa sprzężenie zwrotne i jazda.http://www.jogis-roehrenbude.de/Verstaerker/SRPP-VV/SRPP-VV.htm



oczywiście pierwszy stopień na oporowy trzeba zmienic

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez genek
Odnośnik do komentarza
Udostępnij na innych stronach

No, ciekawe,...już Niemcy wyczaili ten wątek, i też na coś czekają,..;0)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Kolego genek wlasnie te delikatne przerobki jak piszesz to sedno sprawy.

Uklad Lamm'a to prosta topologia, sęk w tym ze te drobne szczegoly i niuanse sprawiaja ze plasuje sie ten preamp na tak wysokiej pozycji.

Uklad Srpp jest banalny, ale w pewnej konfiguracji jak wiadac gra niesamowicie....problem w tym ze to polowa sukcesu. Druga polowa to sam zasilacz. Szalenie wazny i istotny ...jesli mamy sie zblizyc do oryginalu czyli brzmienia na jakim nam zalezy. Nie mowiac o projekcie PCB.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na szybciora można i na tym sprawdzić układ ,a jeżeli chcesz mieć lamma clona to tylko i wyłącznie zdjęcia pcb z dwóch stron oraz pomiary napięć ..Czyli trzeba go fizycznie mieć w łapach i tyle.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość piotrektychy

(Konto usunięte)

Układ działa, jest przetestowany przez zelo7 więc po co dodatkowe testy ? Topologia jest znana, wartości też, trzeba popracować nad pcb, ja mam zaprojektowaną pod swoje preferencje i będę składał układ w wersji już docelowej w przyszłym tygodniu + zasilacz salas + stabilizowane żarzenie, całość jako dual mono. Jak poczekacie dam znać jak gra, chyba, że ktoś jest niecierpliwy i musi już samemu to bardzo proszę, będzie więcej układów do porównań

Odnośnik do komentarza
Udostępnij na innych stronach

jakie to preferencje?

Może komuś przypasują?
