Aleph 2 - klasyka gatunku w nowej odsłonie.

[hi_aro]

W czasach kiedy przeważają konstrukcje pro-ekologiczne, ja nadal najbardziej preferuje pożeracze prądu.

Tak więc przeszedł czas na odgrzewanego kotleta, smażonego na klarowanym maśle.



Pass Aleph 2.

Jak wiadomo jest to nic więcej jak Aleph 5 z dodatkową tradią IRFP240 na gałąź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Moim założeniem jest wykonanie go na jfet-ach na wejściu, wg opracowania poniżej.



Sporym problemem jest odprowadzenie ciepła, więc postanowiłem wykonać, wzorem Krell-a, wymuszone chłodzenie. Reszta raczej zgodnie z kanonem. Monobloki, 1kVA trafa i porządnie wykonane zasilanie.



Wiem że, kilka osób pracuje, pracowała nad tym wzmacniaczem. Są też koledzy, którzy pracują nad Aleph 1.2;)) Liczę na dyskusję.

Jedynym problemem jaki widzę na ten czas, to ilość IRFP240, jakie trzeba kupić, aby dobrać 4 szóstki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Złożyłem właśnie Alepha 2 wg niebieskiego schematu. Ciekawi mnie ta modyfikacja z Jfetami.

Nie bedzie problemu z dostepnoscia tych Tranow ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

FetAudio.com, 44USD za sparowaną kwartę.

2SA1837 dostępne są w TME.



Napisz proszę, jakie są Twoje wstępne odczucia, po odpaleniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Października 2014 przez hi_aro

[nca]

witam

pytanie do fachowców od grzejników

prosze powiedzcie mi czy kondesator c7 w aleph 5 powinien byc połączony między kolektor a emiter czy jak w aleph 2 miedzy kolektor a baze ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Jestem niesamowicie zadowolony z brzmienia.

Prąd spoczynkowy jest ustawiony w okolicy 3A na linie (dokładnie 2.8A).

Para różnicowa jest na wspólnym radiatorze. Trany w parze różnicowej są identyczne.

Trany wyjściowe poparowałem z dokładnością do 0.01V (wszystkie). Na wyjściu uzyskałem 30mV DC,

to chyba całkiem przyzwoicie.



Trany mam przykręcone do dwóch 10mm gr. miedzianych sztab, a te do radiatora formatu A3,

żeberka wysokie na 80mm, podstawa gruba na 15mm. Mimo takiego zestawu chłodzącego dość

ostro się to grzeje. Po prawie 2h grania temperatura radiatora ustabilizowała się na poziomie 65C.



Potwierdziła mi się informacja niegdyś przeczytana na forum, że Passy zaczynają grać mniej

więcej po 1h, kiedy się porządnie nagrzeją. Nie chciałem w to wierzyć aż do dzisiaj.

Włączyłem rano wzmak i z głośnika poleciał jakiś taki nijaki dźwięk, bez charakteru, bez basu ...

a teraz po kilku już godzinach grania jest ładnie jak wczoraj.



Jako pre zastosowałem Aleph'a P1.7. Współgra znakomicie. Żadnego brumienia, ani innych cyrków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Można prosić o fotkę?

:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Jak złoże do kupy do się pochwale. Na razie jest to "open concept" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

@dzikoosek,

powiedz ile zamówiłeś i gdzie w zapasie IRFP240 aby tak dobrze dobrać? A może kupiłeś gotowy zestaw.

Wstępnie rozeznałem temat i gotowe zestawy razem z tranzystorami wejściowymi, liczą sobie około 800PLN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

@dzikoosek,

powiedz ile zamówiłeś i gdzie w zapasie IRFP240 aby tak dobrze dobrać? A może kupiłeś gotowy zestaw.

Wstępnie rozeznałem temat i gotowe zestawy razem z tranzystorami wejściowymi, liczą sobie około 800PLN.



Może lepiej kupić 100sztuk z tme za 340 zł i sobie samemu sparować i jeszcze 76 tranzystorów zostanie na przyszłe projekty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Proponuje uważać na IRF-y z TME

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Trany mam przykręcone do dwóch 10mm gr. miedzianych sztab, a te do radiatora formatu A3,



A czy ktoś próbował sztabami docisnąć tranzystory do radiatorów tak jak to robi densen ?



Chodzi o to że taka sztaba wyrównuje temperatury tranzystorów, zamiast wiercenia otworów tylu ile jest tranzystorów można mniej (dwa otwory ?) i śruby zamiast mogą M3 mogą być np. M5 (większe, solidniejsze śruby)

oraz jak ktoś ma czernione radiatory to styk mamy taki: tranzystor + pasta + radiator a z góry dociskająca sztaba. A nie tranzystor + pasta + podkładka + sztaba + pasta + radiator.



Pytanie też o sztabę miedzianą - czy miedź z czasem jak się utlenia to gorzej wyemitowuje ciepło ? czy nie lepsza jest sztaba aluminum ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Ja bym sztabą nie dociskał. Te tranzystory pracują w warunkach ekstremalnych, wiec idealny i pewny docisk zagwarantuje tylko przykręcenie tranzystora, najlepiej śrubą imbusową.

Miedź zawsze będzie lepsza od alumunium, ale droga… o utlenianie nie ma obawy.

Jeśli chcemy poprawić warunki chłodzenia to tylko w przypadku gdy mamy podrapaną płaszczyznę radiatora, a przeczyszczenie w warunkach amatorski będzie niemożliwe. Będzie się świecić, powierzchnia będzie gładka, ale nierówna, falista. Wtedy lepiej jest przykręcić tranzystory do miedzianego płaskownika, a płaskownik do radiatora. Jeśli płaskownik będzie o szerokości 5-6 cm to nie musimy aż tak dbać i styk płaskownik-radiator.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Chodzi o to że taka sztaba wyrównuje temperatury tranzystorów, zamiast wiercenia otworów tylu ile jest tranzystorów można mniej (dwa otwory ?) i śruby zamiast mogą M3 mogą być np. M5 (większe, solidniejsze śruby)

W przypadku klasy A, droga na skróty kończy się wielkim bum. Zastosowanie tylko 2 czy nawet trzech śrub M5, spowoduje lekkie wygięcie płaskownika, czyli słabsze dociśnięcie tranzystorów pomiędzy śrubami.

Wykorzystanie płaskownika "nośnego" pod tranzystorami, do którego przykręcone są pojedynczo trany wraz z DUŻĄ podkładką, jest zdecydowanie lepszym rozwiązaniem.

Lepiej skupić się nad dobraniem rezystorów emiterowych, w celu wyrównania prądów, patrz temperatura.

Ja mam zastosowaną wspólną szynę nośną, miedzianą (wypolerowaną) i po 10 latach użytkowania nie ma na niej śladów utleniania. Tzn zmienił się lekko kolor, przyciemniał, lecz nie ma typowego nalotu i jest nadal błyszcząca. Bo niby skąd. Nie ma styczności z duża wilgocią czy związkami chemicznymi.



Od zawsze, kiedy gwintuję otwory pod M3 to:

- otwory wiercę wiertłem 2,5mm a nie jak wynika z tabel 2,4mm na wiertarce stołowej (najtańszej dostępnej)

- do gwintowania stosuję wkrętarkę z odpowiednio ustawionym sprzęgłem przeciążeniowym.

- dużo jakiegoś smarowidła, olej słonecznikowy lub WD40.

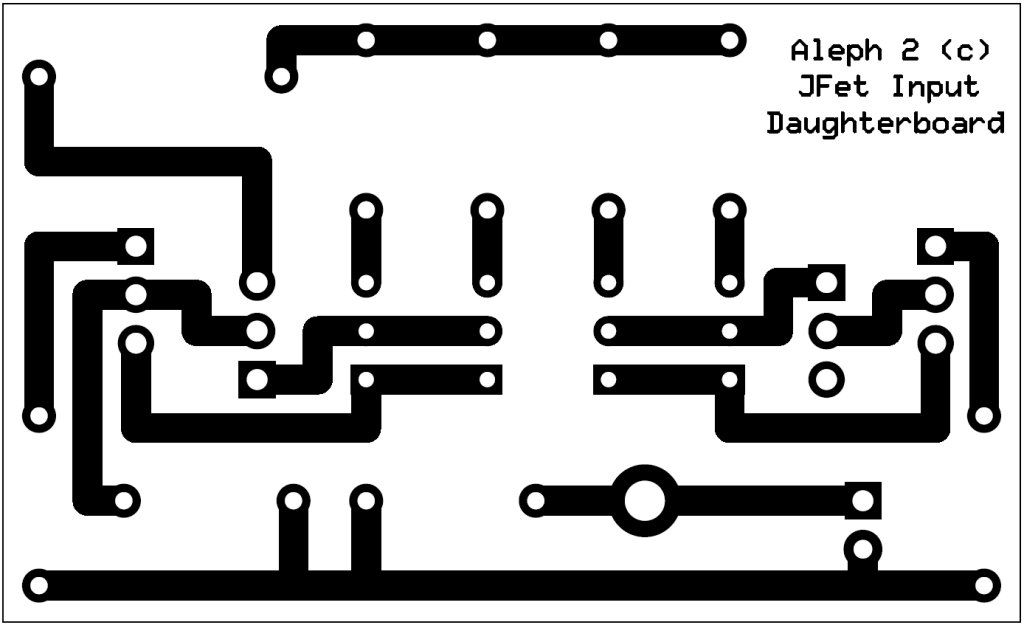

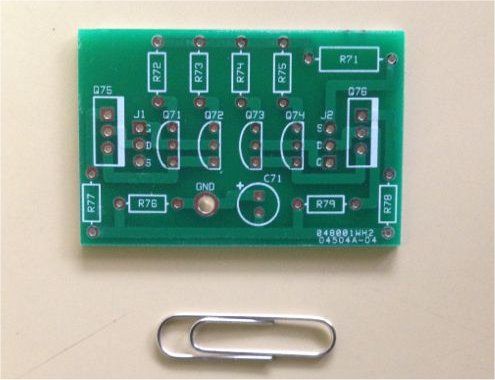

Wracając do zastosowania jfet-ów na wejściu, autor projektu wykonał również PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

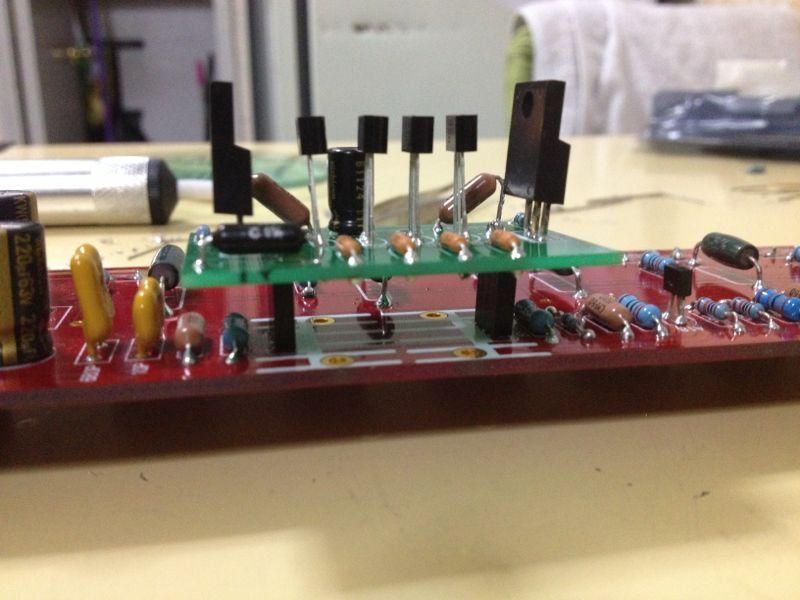

Jak widać, stanowi ona wymienny moduł na gold pinach. Rozstaw pomiędzy IRF-ami, na mojej PCB będzie mniejszy (mocowane plecami), więc płytka będzie nieco inna. Również odległości między padami dla oporników, muszą być większe.

Sprzedawcy jfet-ów, w większości oferują dobrane kwarty w tolerancji 6.9 mA Idss. Jest jeszcze jeden dostawca ze stanów. On oferuje Idss na poziomie 2mA, (pomiar w warunkach laboratoryjnych, przynajmniej tak pisze ) ale cena jest x2. Z prowadzonej korespondencji z autorem projektu, Idss na poziomie 6.9 mA powoduje dryft DC offset +- 15mV. Nadal jest to bardzo dobry wynik. Wszystko poniżej 40mV is sound.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2014 przez hi_aro

[pdyn]

Od zawsze, kiedy gwintuję otwory pod M3 to



A wkrętów zamiast śrub ktoś próbował ? Jak sobie radziliście jak poszło coś nie tak z gwintowaniem ? Naprawa gwintu czy wiercimy w innym miejscu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Aluminium jest słabe, wiec ja zawsze stosuje na przelot. Nie używam standardowych nakrętek ale tulejki dystansowe (łatwiej nimi złapać śrubę).

O wkrętach zapomnij!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Aluminium jest słabe, wiec ja zawsze stosuje na przelot. Nie używam standardowych nakrętek ale tulejki dystansowe (łatwiej nimi złapać śrubę).



Dobry pomysł. Spr z tulejkami i też nakrętkami blokującymi.



Zastosowanie tylko 2 czy nawet trzech śrub M5, spowoduje lekkie wygięcie płaskownika, czyli słabsze dociśnięcie tranzystorów pomiędzy śrubami.

Niestety tak właśnie miałem :/ (z płaskownikiem grubości 1cm aluminium).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2014 przez pdyn

[artw]

wbijam w aluminium wkrętki gwintowane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Zima się zbliża, pora się dogrzewać. A będzie czym.

Dzisiaj opaliłem jeden kanał Aleph 2. W zasadzie bez niespodzianek. Na razie jest wszystko zgodnie z niebieskim schematem. Kilka szczegółów:

- zasilanie 48,5V

- DC offset 29mV

- prąd spoczynkowy około 2,8A

- temp tran 55-60 st.C

- temp radiatora 40 st.C

- temp mostków 38 st.C

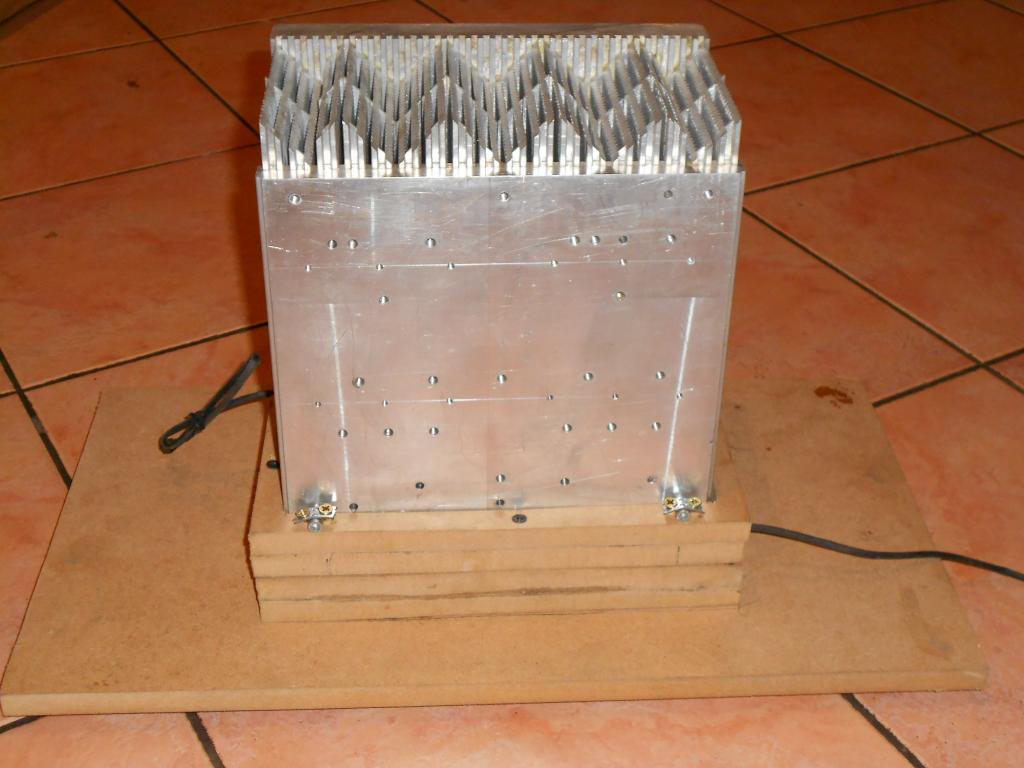

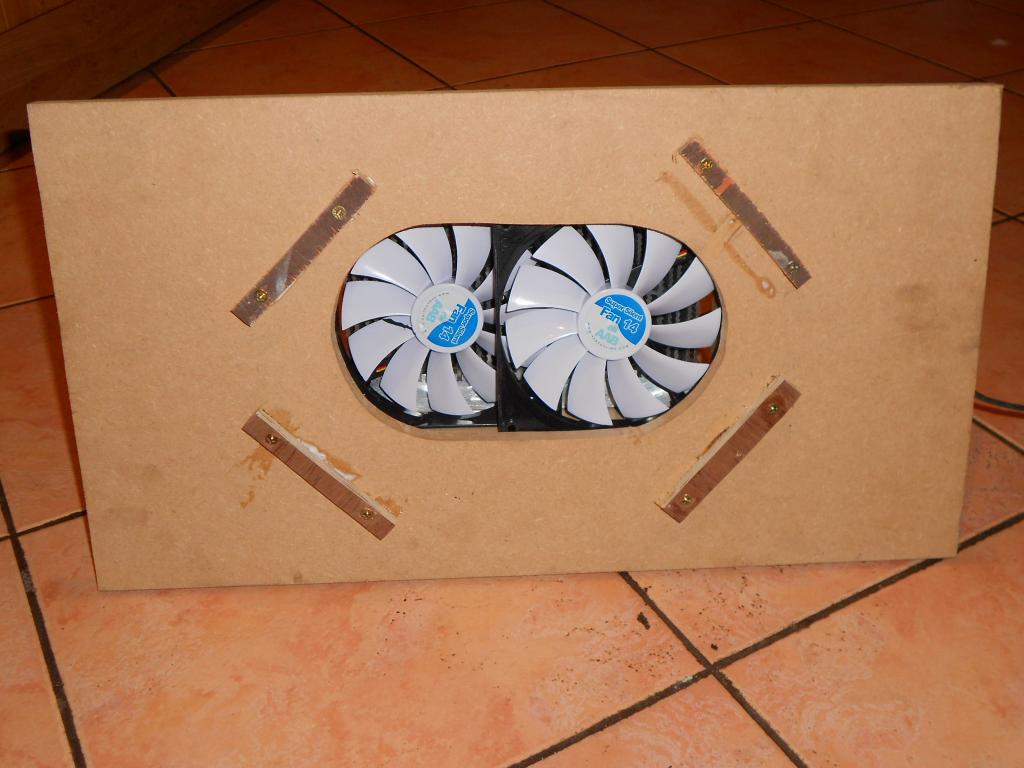

Chłodzenie wymuszone dwoma wentylatorami 14cm, jak widać na zdjęciach.



Mam wrażenie, że całość ma mocno industrialny wygląd, wieża chłodnicza z silosami obok;))

Jutro drugi kanał i gram.

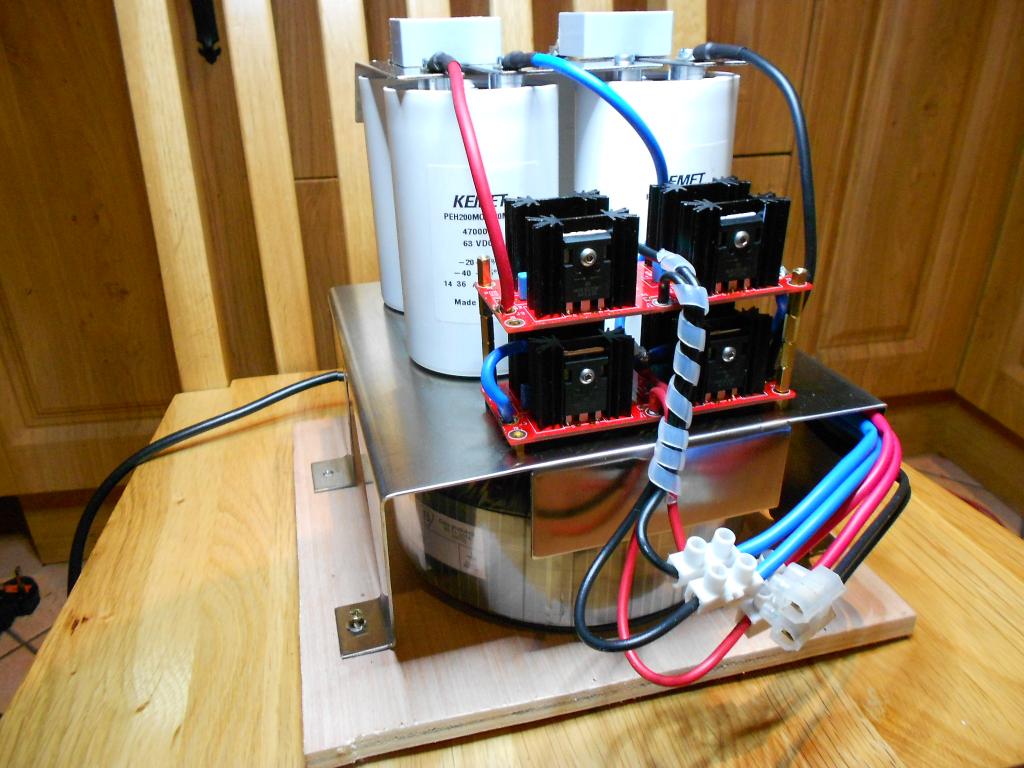

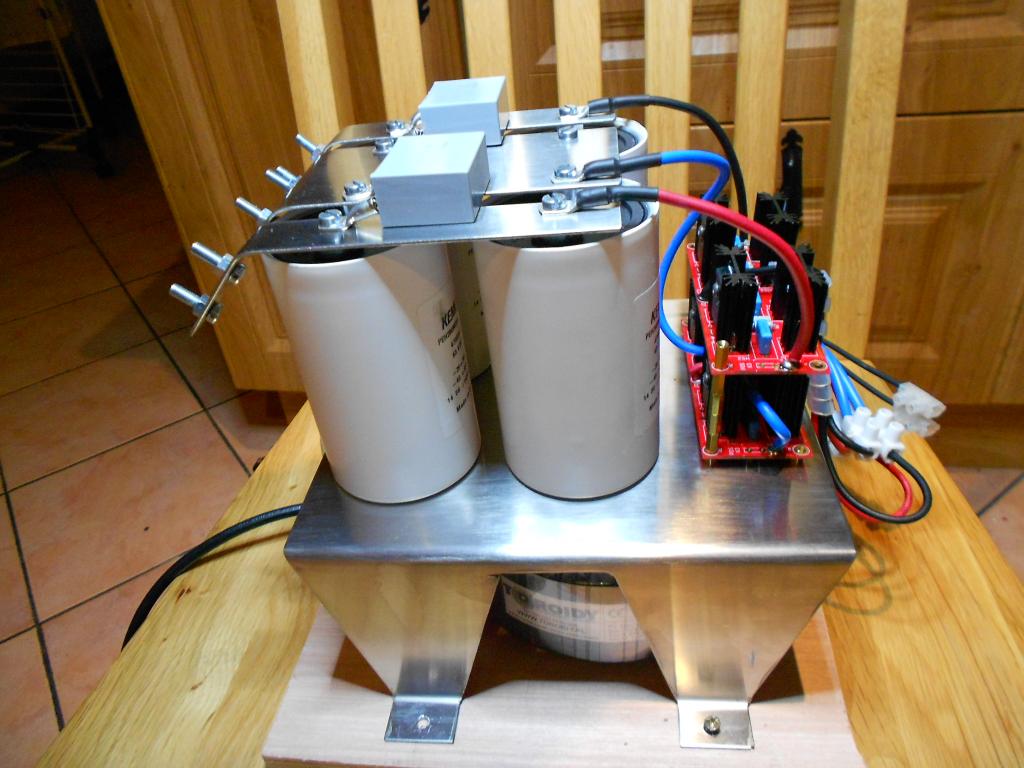

Jak to w DIY bywa wszystko na przysłowiowej desce, jednak zasilanie jest w formie docelowej. Obudowa już się robi. Dwa monobloki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Grudnia 2014 przez hi_aro

[sybic]

Lubie takie konstrukcje...

Jakie trafo (moc, napięcia)?

Jakie diody w mostku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mike1973]

Jej jakie to ładne!. Ja też dokładam się o pytanie o diody.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Trafo 2x37V + 12V (na wszelki wypadek) 1kVa

Mostki na MUR3020 bocznikowane 100nF + 1ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Czekamy na kilka zdan jak to zagra :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daru0105]

Widzę,że niezły potwór tu się buduje.Ciekawy jestem jak gra w porównaniu do Alepha 5, którego klona od lat użytkuje wraz z P1.7.

Trzymam za was kciuki.Pamiętam jak sam składałem piątke i nie mogłem sie doczekac pierwszych dźwieków.

Dla ciekawskich konstruktorów budowa mojego Alepha 5



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

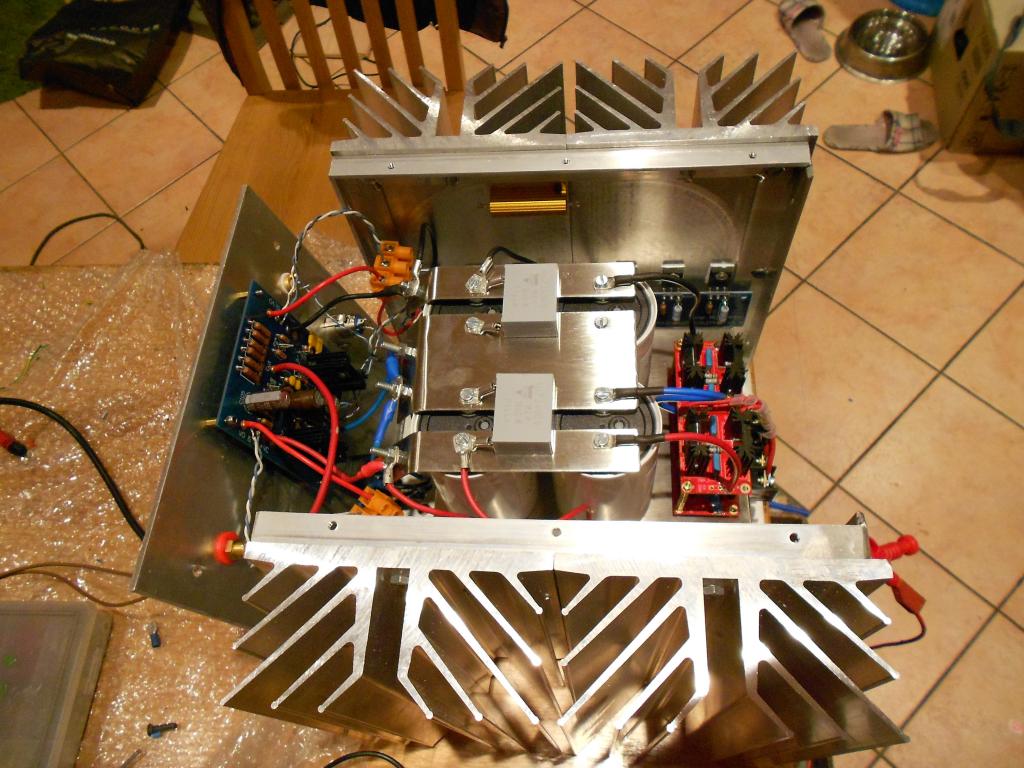

Właśnie zagrał. Dopiero kilka minut, ale kilka rzeczy już wiadomo.

Jako punkt odniesienia, będzie mój A5 z biasem 1,8A, czyli bez słynnego R19.



Kontrola, kontrola, kontrola.

Kolumny mam z 10" aluminiowym SS. Pracują jak 18 cm głośniki. Mam na myśli szybkość.

Wysokie, mam wrażenie że nie różnią się od A5, średnica tak samo. Musiał bym przełączać w trakcie słuchania aby na 100% odpowiedzieć na tą kwestię. Nieco inna scena. Jeszcze nie wiem. Za krótko słuchałem.

Zresztą wymaga wygrzania i osłuchania się.

W wątku o A3, podnoszona była kwestia zwiększenia się pojemności z uwagi na większą ilość tranzystorów, a co za tym idzie pogorszenie jakości. Ja na razie tego nie odczuwam. Być może pomiary by coś wykazały.

Widoczny radiator, jak można było się spodziewać, nie daje rady tej elektrowni. 0,5h słuchania i przerwa, albo wysterować go na 100%:)) Ale tego nikt by nie wytrzymał.

Jak zawsze jest zagwozdka, czy trafa będą brzęczeć, lub brumić w kolumnach. Pomimo 2x1kVA kompletna cisza.



Moim celem było połączenie A5, góra i średnie, z nieprzeciętnym wydajnością prądową Krell KSA50II, nota bene też go mam.

Już teraz ten cel jest osiągnięty.

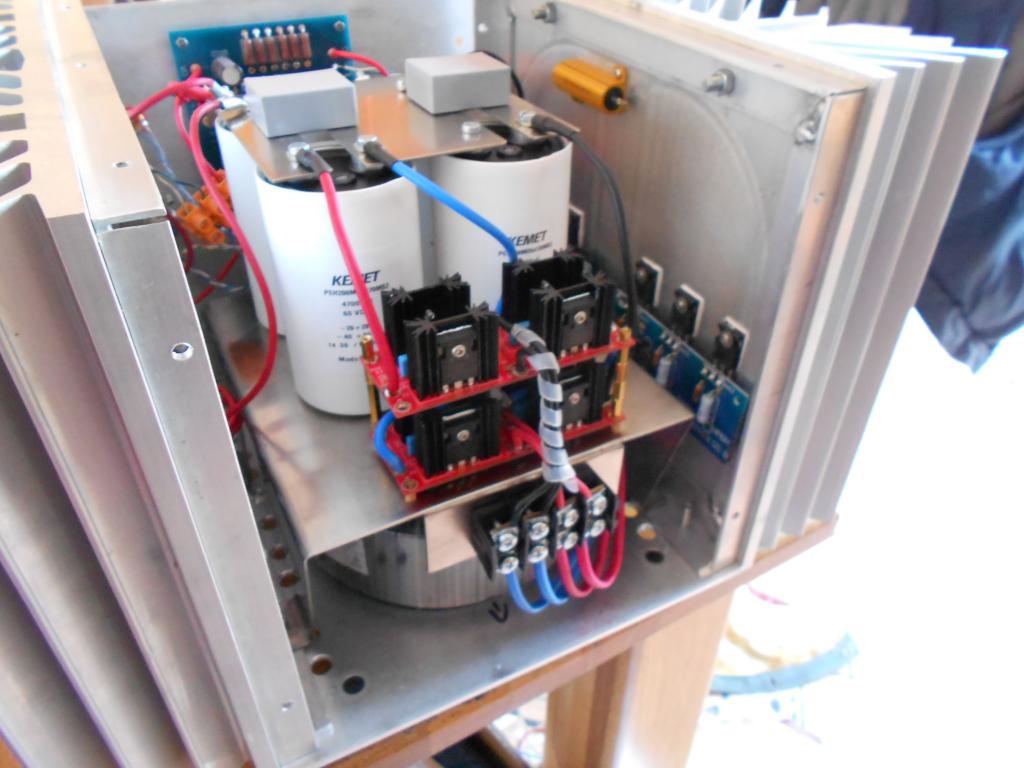

Kolejne etapy to obudowa docelowa. Wywalenie R19 i podkręcenie biasu do 3,4A na gałąź oraz wejście na j-fetach.

J-fety, jak piszą inni, mocno wpływa na jakość dźwięku.

Nie mam pojęcia, w którą stronę ten projekt skręci?!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2014 przez hi_aro

[mirfak]

Fajny panel akustyczny za sprzętem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2014 przez mirfak

[pdyn]

Bardzo mi pasuje porównanie A2 z A5 i Krellem. Czekamy na więcej tj wejście na jfet i większy bias



Ciekaw jestem jak sprawa będzie wyglądała z offsetem i jak wyglądał będzie sam moment włączenia wzmacniacza, czy mamy opóźnienie wł głośników, w zasilaniu czy będą termistory, co z prądem udarowym, czy dwa kanały będą włączane równocześnie czy będą 2 włączniki czy może jakiś układik w srodku itd itp no i opanowanie temperatury, czy bedzie jakis rodzaj cichego wiatraczka, czy zmniejszane bedzie napiecie zeby ciszej działał, jakis czujnik tem na radiatorze..........ale tego jest... powodzenia!



tak poza tym ładne obudowy A5 i P1.7

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Słuchałem 3-4 godziny.

Absolutnie nie jest zmieniony charakter A2 w stosunku do A5. Na dodatek energia jest wszechobecna. W całym paśmie.

Powiem więcej, średnie tony są bardziej przestrzenne a scena szeroka na linii głośników. Posłuchałem prawie wszystkie moje ulubione kawałki. Wszystko zagrało pierwsza klasa.

Stopa to jest stopa, jak by perkusja stała przede mną.

Przy fortepianie czuć ten fortepian. Gitara akustyczna czy harmonia tak samo. Wokale poukładane, nie natarczywe. A5 czasami za bardzo uwypuklał wokale.



Po tych blisko 4 godzinach grania trany miały 65 st.C. Niestety na jednym kanale, jeden miał 85 st.C. Znaczy lipa. Może przez przypadek zamieniłem pomiędzy gałęziami. Trzeba rozlutować i pomierzyć.



Krell charakteryzuje się takim trochę "wypluwaniem" amperów, jest ta energia, ale nie skontrowana.

Passy często są opisywane, iż mają poluzowany bas. W przypadku A2 tego nie ma.

Wcześniej myślałem że coś mam z akustyką, bo potrafiło zadudnieć na A5. Po prostu A5 nie do końca kontrolował moje scany.



Nie twierdzę że A5 jest słaby. Znakomicie zgrywa się w systemach dwudrożnych z 18cm średnio-nisko tonowymi. Miałem taki system i było cacy. Ale niestety do trzy drożnych systemów z wielkimi basowcami musi być PRĄD.



Dotychczas nie słyszałem takiej totalnej kontroli głośników. Kiedyś słuchałem moich kolumn na monoblokach Classe, grało fajnie. Ale A2 gra zajefajnie. Nawet sam Papa Pass stwierdził, że A2 lubi najbardziej, właśnie za całokształt. Wiem, że trochę chaotycznie piszę, ale nie mogę się otrząsnąć po tych odsłuchach.



Jeszcze napiszę trochę o kosztach, takiego przedsięwzięcia. Całość projektu zamknie się 7,5-8tPLN. W tej kwocie jest komplet części, obejmujący również modyfikację na jfets oraz kompletne dwie obudowy, na radiatorach jak poniżej. Czyli na takich, jakie stosuje Pass w swoich konstrukcjach.



Następne etapy wkrótce;))



EDIT.

Offset to odpowiednio 20 i 40mV.

Nie daje termistorów, czytałem że mogą ograniczać prąd podczas normalnej pracy. W A5 miałem, ale wywaliłem. Jest tylko soft-start. Trafa będą włączane osobno.

Na początku miałem plan zrobić wymuszone chłodzenie, potem całkiem poważnie rozmyślałem nad chłodzeniu wodnym. Ale znalazłem ww radiatory. Będą 4szt na mono blok. Czyli po dwa na gałąź. Temperatura powinna być około 50st.C.

Same mostki mają 38st.C. Trafo około 30st.C.



P.S.

To nie jest P1.7 tylko L. P1.7 kompletuje się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2014 przez hi_aro

[daru0105]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Super wykonanie obudów klonów Alepha.

Tak trzymać,kosztuje,roboty dużo-ALE JAK WYGLĄDA

Jestem pod wrażeniem



Ten bałagan po prawo też fajnie wygląda-ważne,że ma grać :):):)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

CD zapewne modyfikowany?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Kolejne etapy pracy nad A2 zakończone. Właściwie kilka miesięcy temu, ale ostatnio natłok wszystkiego nie pozwolił mi coś więcej napisać.

Obudowy wykonałem z blachy 5mm i kątownika. Widoczna ramka jest spawana i przykręcona do radiatorów. Nic szczególnego. Trany są przykręcone wprost na radiator, poprzez podkładki ceramiczne. Usytuowanie tranów jest w centralnym punkcie radiatora. Dzięki temu równomiernie się nagrzewa.



A2 działa na dopingu. 3A na gałąź po wygrzaniu czyli po około godzinie (3,4A na starcie). Trany po tym czasie mają 56stC. Radiator nie wiem jaką ma temperaturę. Nie ma znaczenia.



Wcześniej pisałem, że na radiatorze tymczasowym, jeden z tranzystorów grzał się znacznie mocniej niż pozostałe. Powodem tego było warstwa korozji i źle przylegał do powierzchni. Nauczonym tym, przed montażem przeszlifowałem powierzchnie radiatorów.



Gra jeszcze potężniej niż na standardowym biasie. Reszta bez zmian.



Aleph 2, BARDZO DOBRZE zgrywa się z Lamm2 DIY. Miałem okazję posłuchać i zagrał zdecydowanie lepiej niż AlephL.



Mod jfet już prawie gotowy. Za jakiś czas przetestuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Kwietnia 2015 przez hi_aro
