Sprawdzenie pułapek basowych

[Piotr Seb]

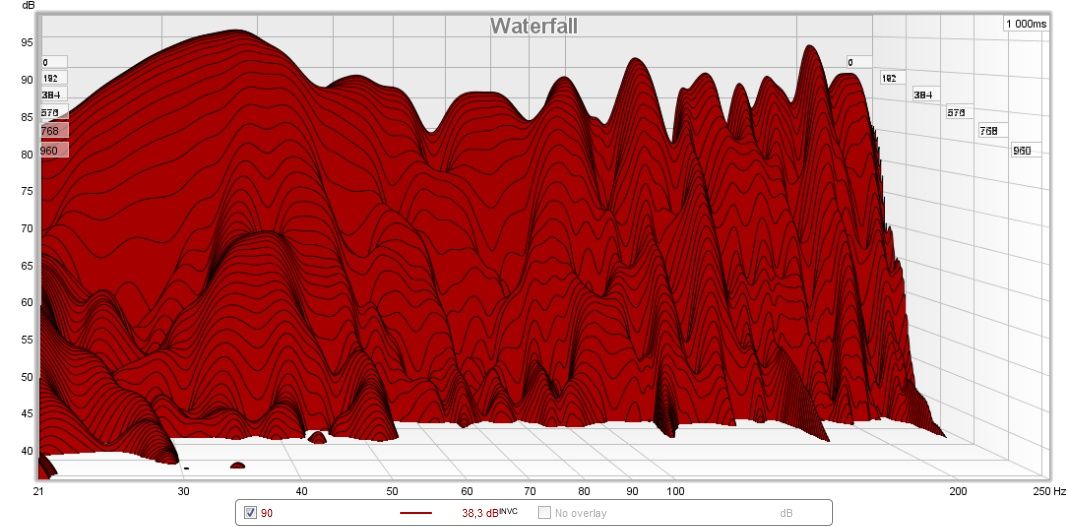

To wszystko co mogę wycisnąć ze swojej klitki, 3.3x4.2 ze skosem:). Sam byłem sceptyczny co do pułapek basowych w rogach pokoju, ale dla świętego (mojego) spokoju zrobiłem je i chyba sprawdzają się. Dwa pomiary bez i z pułapkami w rogach pokoju. Nadmieniam, że pomiar zastał wykonany w tych samych warunkach (mikrofon, wzmocnienie, kalibracja itp.). Ta "góra" w dole pasma to sub, który w końcu gra razem, a nie sam dla siebie. Dodam, że w pokoju są absorbery, dyfuzory i wymienione poprzednio pułapki.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Teraz wypadało by powiedzieć, czym jest owa "pułapka basowa" :)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

Teraz wypadało by powiedzieć, czym jest owa "pułapka basowa" :)

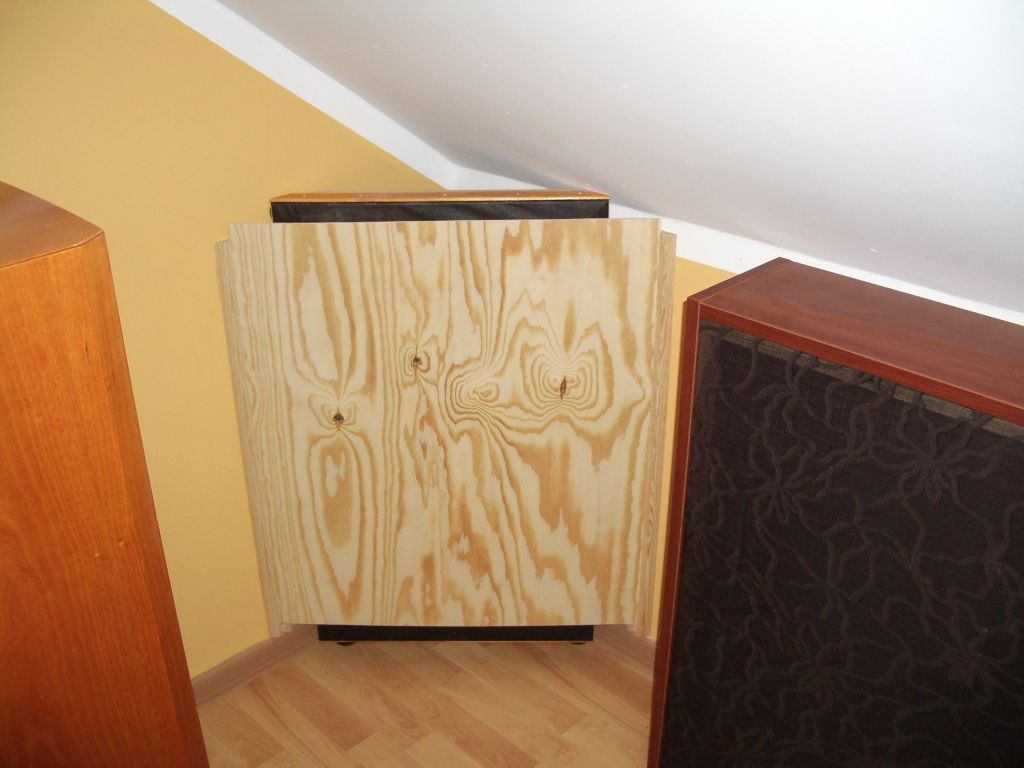

Pierwsza wersją był narożnik zapełniony wełną. Wbrew oczekiwaniom niewiele to wniosło. Natomiast wersja z płytą i wełną oraz pustką powietrzną pomogła:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Spoko, liczyłeś wedle jakiegoś modelu ?

Masa membrany, opór przepływu itd

Czy tak po prostu?



Ciekawy jestem na ile pokrywa się z symulacją.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

Spoko, liczyłeś wedle jakiegoś modelu ?

Masa membrany, opór przepływu itd

Czy tak po prostu?



Ciekawy jestem na ile pokrywa się z symulacją.

Tak liczyłem, ale dla wybranych częstotliwości wychodziły trudne do zrealizwania konstrukcje. Po prostu były za duże. Ponieważ mialem sklejki o różnej grubości zabudowalem narożniki pokoju za kolumnami tak aby jakoś to wyglądało i zacząłem wymieniać membrany. Wniosek. To membrana, jej grubość i sztywność, wpływa znacząco na sposób działania pułapki. Tuż za membraną jest panel z wełny i pustka powietrzna.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

Jeszcze jedno. Myślałem o innym rozmieszczeniu membrany (membran) i zamknięciu całego układu. Z chwilą, kiedy zamykałem "skrzynkę" gdzie ścianki tworzyła membrana i ściany kątowe pokoju, rezonator przestawał działać, a cienka membrana (sklejka 2mm) wprowadzała zakłócenia na wykresie i przy niższym basie (w trakcie jednolitego sygnału) "pierdziała". Brzydkie słowo, nie techniczne ale nie wiem jak bardziej obrazowo to opisać. Otworzenie przestrzeni nad i pod membraną zmieniło charakterystykę pracy tego pseudo rezonatora. W sumie membrana działa sama w sobie, bo z chwilą kiedy wyjmuję wkład wełny niewiele można zauważyć przy niskich częstotliwościach. W sumie mogę stwierdzić, że zaczynałem od obliczeń skrzyń rezonatora HZ, jednak ze względu na wymiary pokoju zacząłem bawić się z membranami. Stąd taki a nie inny układ. W znacznej mierze to szczęśliwy przypadek:)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

u mnie też sama wełna (na ucho) nie wprowadziła żadnych zmian mimo że przybyło jej dość sporo. Teraz mam problem... nowe pomieszczenie nowe przygody.



Testowałeś może wersje bez płyty (membrany) ale z pustką za wełną ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

Tak. Sama wełna nie wynosiła nic nowego do przebiegu wykresów. Natomiast membrany w połączeniu z wełną i pustką powietrzną jak najbardziej tak.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

Dość ciekawe, obok mamy dość spory wątek w którym podważasz chyba wszystko. Latem z budowy zostały mi 2 zgrzewki wełny więc folia i do pokoju, wow pojawił się bas (było totalnie zero). W zeszłym tygodniu zmęczony niedostatecznym basem dla próby wywaliłem całą wełnę na korytarz i... nie usłyszałem różnicy.



No cóż można zgłupieć ;] nie powiem żeby mnie to cieszyło.



BTW: pułapkę zrobiłeś na całą wysokość ściany ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

którym podważasz chyba wszystko.

Niczego nie podważam. Nawet nie miałbym takiej śmiałości. Po prostu opisuję to co zrobiłem. Natomiast to co dzieje się w akustyce w małych pomieszczeniach, w mojej ocenie, to w dużej mierze działo przypadku. W pewnym momencie doszedłem do wniosku, że ustawienie kolumn jest kluczowe do jakiejkolwiek innej proakustycznej działalności. Później słuchanie, jeszcze raz słuchanie i nasze amatorskie pomiary. Czasami wynik tego, co robimy w naszych pokojach całkowicie odbiega od naszych oczekiwań wynikających z zaczytanej literatury i sugestii innych uczestników forum. Napisałem "zaczytanej" ponieważ niewielu (lub nikt) z nas nie jest inżynierem akustykiem, który studiował i prowadził pełnowymiarowe badania w kierunku akustyki. Było na forum kilku ludzi, którzy potrafili udokumentować swoją wiedzę określonymi publikacjami w fachowej prasie, ale zostali oni "zakrzyczeni" przez innych wszystkowiedzących uczestników forum, niestety. Pozostał tylko kontakt prywatny, poza forum.

Wracając do tematu, opisałem to co zrobiłem i jaki jest tego wynik.

BTW: pułapkę zrobiłeś na całą wysokość ściany ?

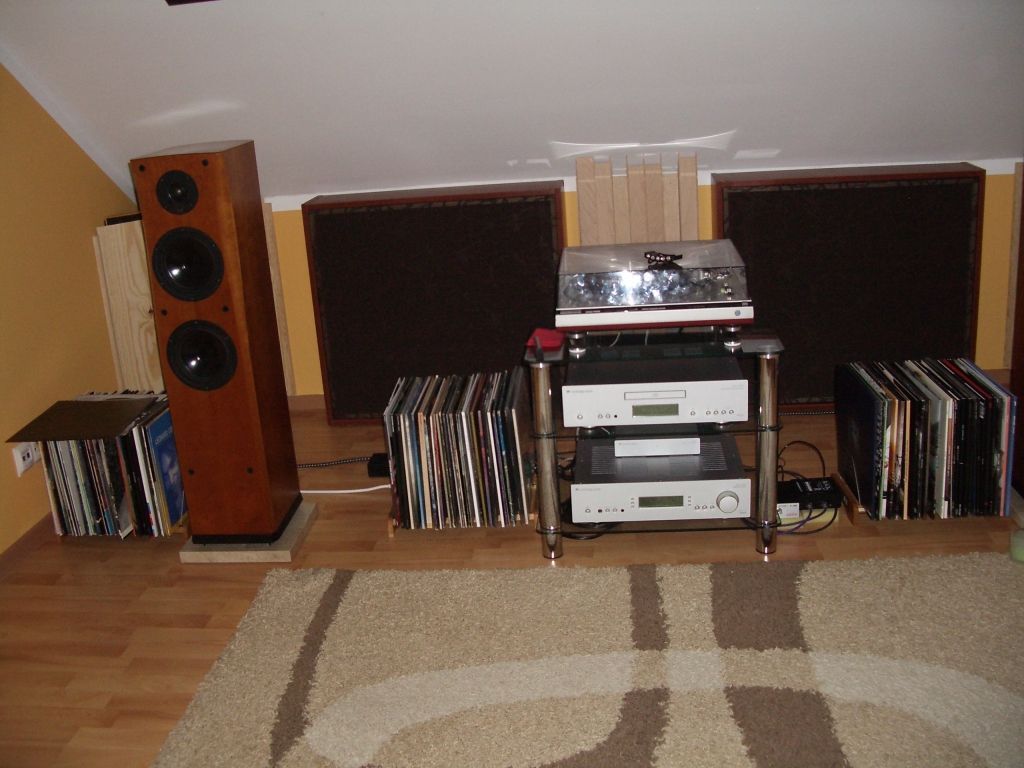

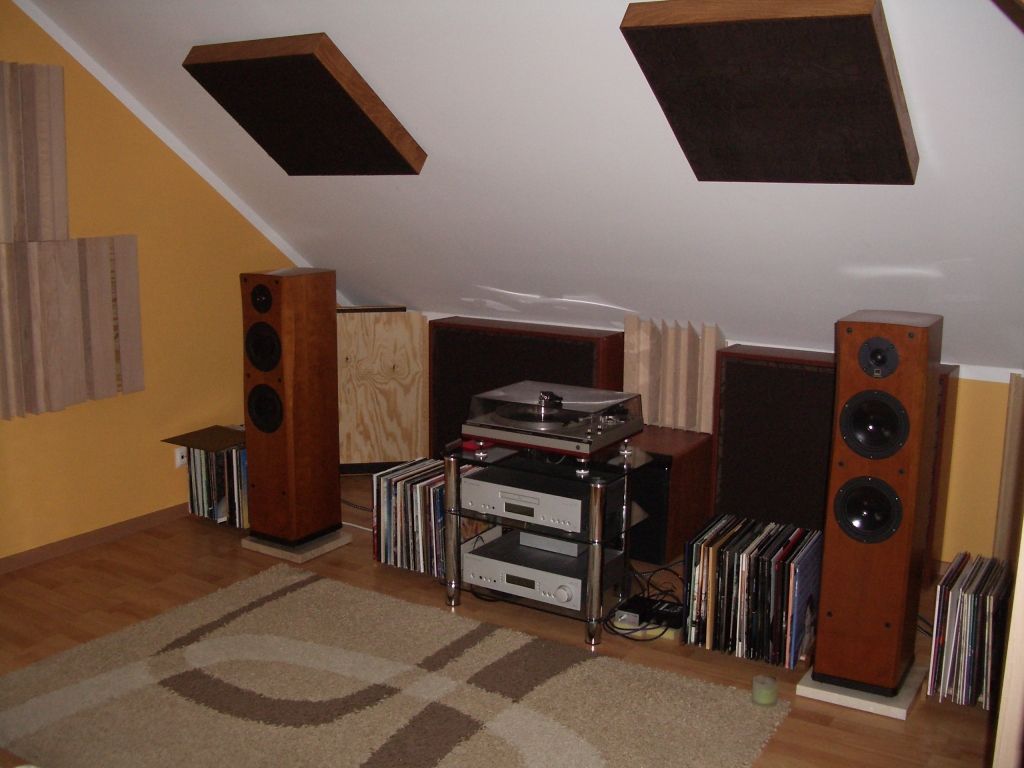

Tak to wygląda. A dodam, że jeszcze nie skończyłem z braku czasu.

BTW, wełna to 10cm ISOVER.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baksik]

Świetna robota. A najważniejsze że przyniosła korzyści. Pozdro

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

hmm a czemu kolumny masz ustawione na wprost a nie np 70 stopni ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Seb]

Nie zawsze skręcenie kolumn do środka poprawia brzmienie. Kiedyś były skręcone, teraz nie bo po prostu jest większa przestrzeń, a pozycjonowanie instrumentów jest nadal ok. Przy skręconych kolumnach miałem wrażenie zamknięcia brzmienia pomiędzy kolumnami. Obecnie jest znacznie szerzej, i zwiększyła się przyjemność słuchania.
