Upgrade zwrotnicy BW 601

[Przemek13]

Cześć,

Dostałem do przejrzenia i przeczyszczenia i ewentualnego upgrade'u monitory B&W DM601.

Obudowa to 12mm płyta wiórowa (lub paździerzowa).

Wygłuszenie - kilka płatów 1-2cm gąbki niefalistej.

Zwrotnica złożona z dwóch cewek (wartości nieznane, rdzeniówki nawinięte cienkim drutem) oraz dwóch kondensatorów (elektrolity 4.7uF i 10uF) i rezystora cermetowego (wartość 7WR56J - kto to odszyfruje?) Bennic.

Kable połączeniowe to półtoramilimetrowe miedziane zwykłe linki.

Pytanie - czy warto ingerować w zwrotnicę i oklablowanie?

Co mam:

Mam czarne Jantzeny w tych wartościach, mam czopkową gąbkę, jestem w stanie zapłacić 20 złotych za 2 Millsy (ale i 2 złote za Superesy). Za PathAudio stówy nie dam :)

Kolumny są z roku 1996, więc mają już...za chwilę 17 lat

Czy po tylu latach elektrolity trzymają wartości? Czym okablować tanio ale solidnie?

Pozdrawiam,

PrzeM.

[shittzu]

0,56ohm/7W

elektrolity sa podejrzewam jak nowe.

wsadz zamiast nich mkp. jajceny moga byc.

[audioburak]

Po wymianie 4,7 uF na mkp może trzeba będzie zwiększyć rezystor szeregowy kopułki.

Tego od basu 10 uF bym nie ruszał; nie ma większego znaczenia.

Co do okablowania, to górę warto zrobić cienką srebrzanką lub solidem miedzianym do 0,5 mm.

A dobrać rezystor szeregowy dopiero PO tych obu zabiegach

[Ape]

Czołem

w/g mojego doświadczenia:

1. górną i dolna ściankę obudowy wyklej matami bitumicznymi

2. boczne ścianki wyklej płytką ceramiczną tak mniej więcej 2/3 wielkości ścianki

3. kondensatory na MKP jak najbardziej, w torze wysokiego (4.7uF) warto dać coś przyzwoitego (bialy Mundorf np)

4. przy wymianie tego 10uF na MKP trzeba będzie użyć rezystora ok 1R lub 1.5R,

5. w torze wysokotonowca wartość rezystora trzeba będzie zwiększyć tez o ok 1.5R

6. rezystory daj te po 2 zł , kup kilka zbliżonych wartości, aby można było poeksperymentować

7. kabel do wysokotonowki zmień na solid-core taki np ze skrętki komputerowej CAT-5, dla woofera kabelka bym nie zmieniał, ew dal ten, który masz pomiędzy wzm. a głośnikami



PS>

czy w symbolu rezystora nie ma czasami przecinka pomiędzy 5 i 6? bo wartość 0.56R jest podejrzanie niska, najlepiej go zmierzyć i pewnie wyjdzie ze jest to 5.6R,

warto także poeksperymentować z tłumieniem wełną w obudowie,

[Przemek13]

Cześć,

Dzięki za zainteresowanie.

Równocześnie z pytaniem tutaj zadałem pytanie Bennicowi - odpowiedzieli że to 0,56Ohm, 7W, 5% tolerancji. Ufaj ale kontroluj - zmierzę.

10uF postanowiłem zaszaleć i połączyć dobre i tanie - chyba zakupię 2 sztuki Mundorfów E-CAP.

4.7uF - pomyślę czy zamiast czarnego Jantzena nie dać za całe 7USD sztuka Obbligato Film Oil.

Rezystor - zamówię w jednej przesyłce z Mundorfami.

Srebro mam 0.4mm - wysokotonówka, na dół pójdzie miedź 4mm2.

Gdybyście mieli uwagi - będę wdzięczny.

P.

[Przemek13]

Update.

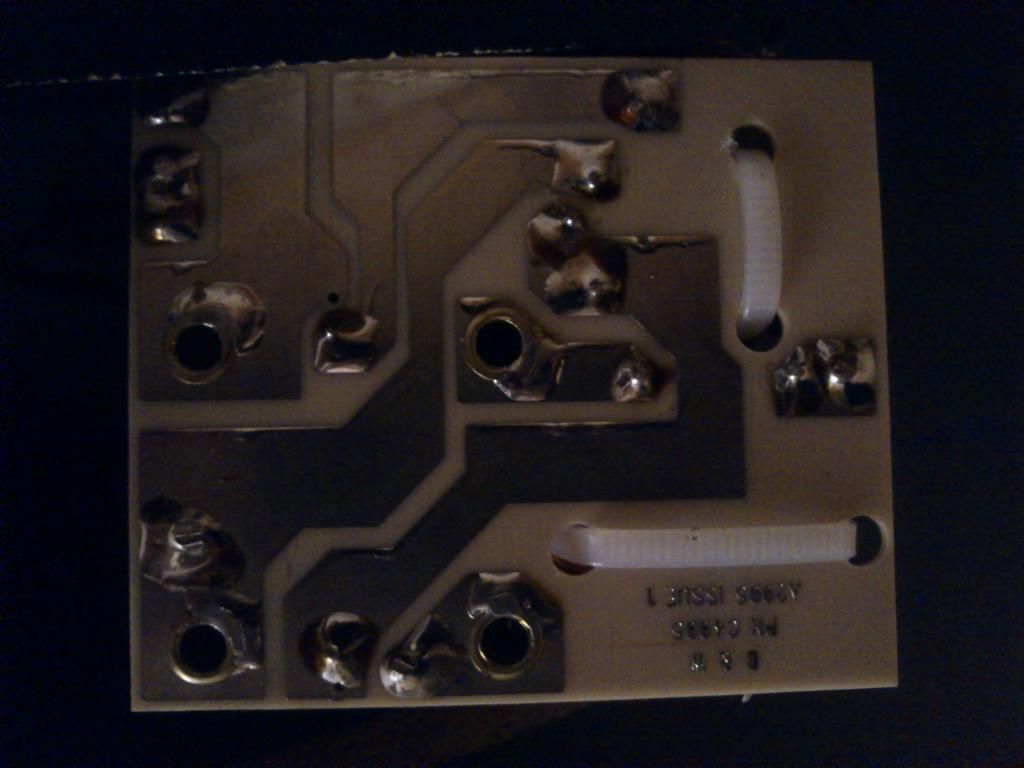

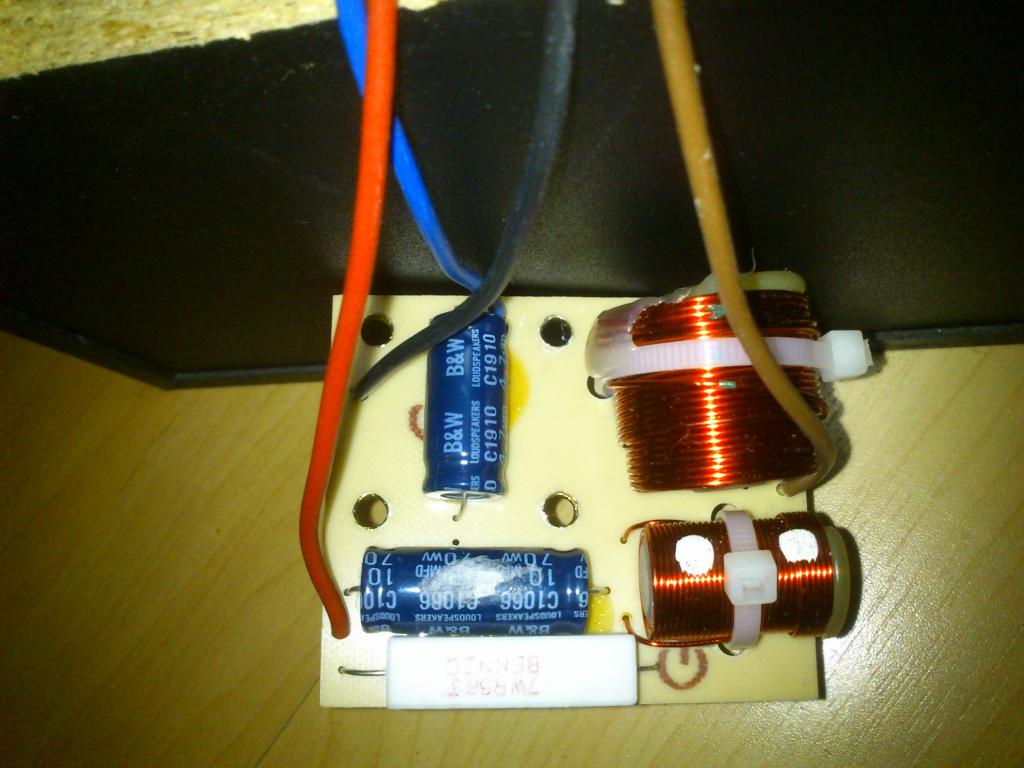

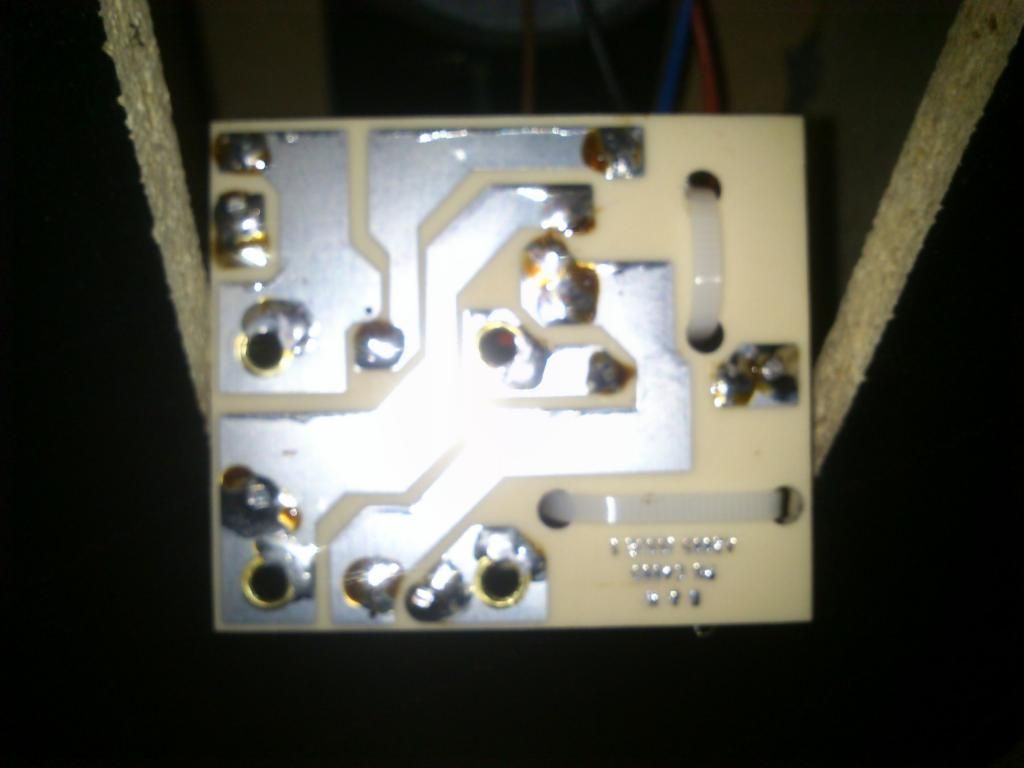

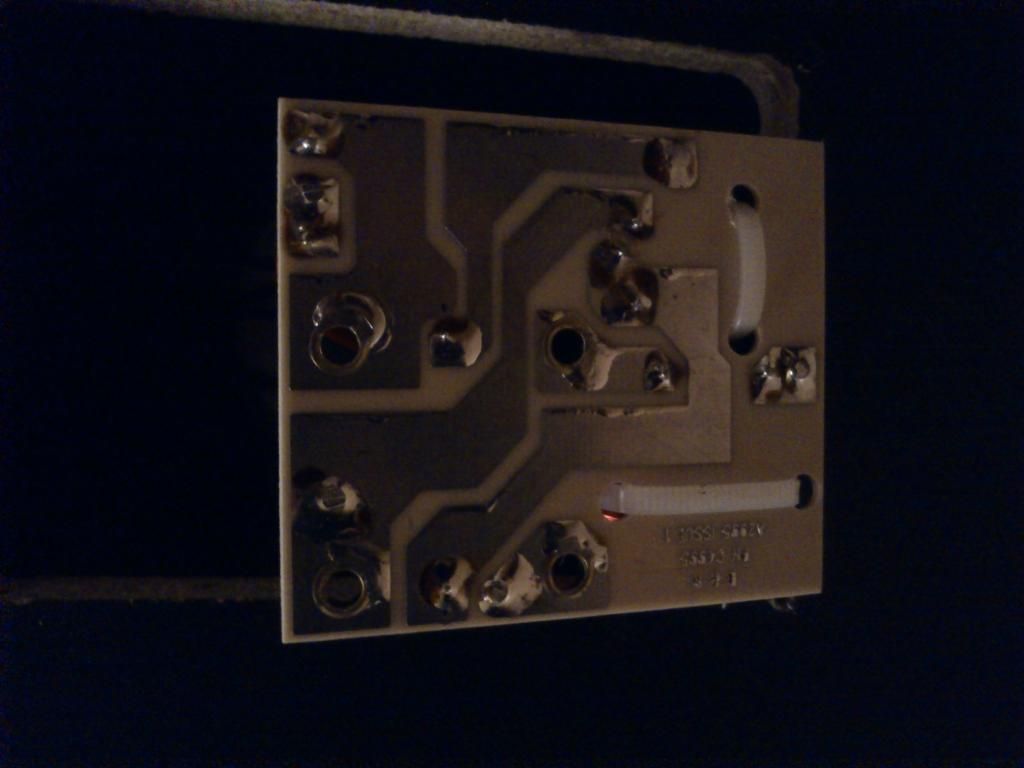

Czy ktoś z Was umiałby rozrysować zwrotnicę z poniższych zdjęć?

połączenia:

kable brązowy i niebieski - niskośredniotonowy

kable czerwony czarny - wysokotonowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stench]

w tor wysokotonowy zamiast możesz dać dowolny mkp,

w torze średniotonowym jak wstawisz mkp to rozjadą się parametry więc wstawiasz ELEKTROLIT Mundorfa.

[Ape]

w torze wysokotonowca masz 3 rząd poprzedzone rezystorem

w torze woofera jest tylko cewka

polaryzacja wysokiego jest odwrotna,

tak to wyglada z obrazka, -ów

[audioburak]

Jeśli jest to III rząd na górze, to pewnie wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Audiotechnology]

Wymień elektrolity na Jantzena Cross-Cap, cewkę na powietrzną w torze wysokotonowego, bo o ile widzę to - paranojo - jest rdzeniowa (chyba, że się mylę). I na koniec - jak podpowiadają koledzy - rezystor eksperymentalnie. Kable możesz sobie odpuścić, z wyjątkiem usunięcia złączek przy głośnikach - jeśli występują! To ważne!

Jeśli znał byś indukcję cewki woofera, można by określić pasmo podziału, i zrobić mu nowy tor z filtrem drugiego rzędu.

[Przemek13]

Obie cewki są rdzeniowe.

Indukcyjność to 1.4mH i 0,15mH (tu pochwalę B&W i szybką reakcję Audioklanu, dzięki którym otrzymałem wartości elementów)

[Przemek13]

Małe podsumowanie.

Powietrzną cewkę z drutu 1.4 (kawał miedzi fiu fiu) oraz czarne Jantzeny 10uF i 4.7uF znalazłem w swoich "archiwach" DIY :)

Cewka 0,15mH z drutu 1.0 i 2 sztuki rezystorów Superes 10W zamówione w Polinku.

Generalnie zwrotnica wyjdzie ze dwa, trzy razy większa niż oryginał. Sama cewka jest wielkości starej zwrotki.

Dziękuję wszystkim za pomoc. Gdybyście mieli jeszcze jakieś uwagi, jestem otwarty na propozycje.

[adik]

Zmniejszysz sobie objętość obudowy tą wielka cewą.

[Przemek13]

Tak przy okazji - te Bowersy pokryte są czarną, sztuczną okleiną. Trochę zmatowiała, straciła blask. Czy znacie sposoby konserwacji tego rodzaju okleiny, jakieś Pronto, specyfiki. Czy może wystarczy szmatka z nieaudiofilskim płynem do naczyń? :)

[Bumpalump]

A pomierzyles rezystancje starych cewek? i kupileś cewki o takich samych parametrach L i R?



To bardzo istotne gdyz nawet roznica 0,1ohma na cewce w torze wysokotonowym potrafi calkowicie pokrecic faza, byl ostatnio taki przypadek na diyaudio, ktos porwal sie na drogie cewki tasmowe i to kompletnie nie gralo pomimo roznicy 0,1ohma

[Przemek13]

Tak, zmierzone, dobrane.

Przekopałem forum we dwie noce i to pierwsze co wszyscy podkreślali - rezystancja cewek ma zostać zachowana.

[Przemek13]

Gotowe.

Wyprułem stare wytłumienie (gąbka). W jego miejsce wkleiłem podobne tyle że z gąbki falistej.

Obudowy wzmocniłem klinami drewnianymi w miejscach łączenia ścianek, wkleiłem również poprzeczkę pomiędzy bocznymi ściankami. na dolną i górną ściankę filc 3mm.

Zwrotnice na nowych elementach (jak na początku). Rezystory 10W Superes i cewki przyjechały z Polinku. Całość okablowałem Procabem LS25.

Co się poprawiło?

Najważniejsze co rzuca się w uszy od razu to to że zniknęło "pudełko" basowe. Bas się wypełnił, nabrał ogłady. Schodzi nisko, czasem zadziwiająco nisko, ale nie buczy, nie dudni i nie jest, jak poprzednio, jednostajny. Wysokie tony - tu tak dużej różnicy nie ma, może trochę więcej blasku i cyknięcia, ale na granicy percepcji. Natomiast w odsłuchu ogólnym - kolumny "dojrzały" i zniknęły w niektórych nagraniach. Wchodzę do pokoju a tu gra scena 3 metry przed nimi - a ich "nie ma". To chyba najlepsze określenie.

Jeszcze parę machnięć szmatką ze środkiem czyszczącym - i błysk :) - Bowersy dostały drugą młodość.

Pozdrawiam,

P.
