modyfikacja PRE - pokrętło reg głośności zamiast przycisków

krowaklara · January 2, 2015

Szanowni

zrobiłem jakiś czas temu przedwzmacniacz na PGA 2311 wg projektu z elektora

Działa całkiem przyjemnie, niestety nie doczekał się obudowy ze względu na pewien wkurzający mankament:

przewidziane przyciski regulacji zamiast gałki. (nie znoszę przycisków głośności).

Ponieważ brakuje mi stosownej wiedzy tudzież doświadczenia zapytuję, czy można jakoś małym nakładem sił przerobić

owe przyciski na jakąś formę gałki?

Próbowałem wprost podłączyć enkoder 24 impulsy ale nie działa poprawnie, zdaje się że trzeba jeszcze mieć jakiś moduł który

wytłumaczy enkoderowi że ma robić głośniej/ciszej

Autora artykułu wcięło, nie reaguje na maile.

Schemat i opis w ząłaczniku, moja produkcja jest w 100% z nim zgodna bez własnych modyfikacji.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wstach1 · January 2, 2015

ja do ds-a zamontowałem takie coś.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pozdrawiam

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krowaklara · January 4, 2015

takie coś.

dzięki chyba o cos takiego chodzi.

czym programowałeś attiny?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

januss73 · January 4, 2015

czym programowałeś attiny?

Najtańsza opcja to port drukarki w kompie o ile taki posiadasz, ale że z tym trochę zabawy chyba łatwiej kupić tani programatorek ISP na USB. Kosztują paręnaście zł, a najlepiej kup tiny i programatorek u jednego sprzedawcy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Harry · January 5, 2015

Witam

Zobacz to jeszcze

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Romek

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · January 6, 2015

A moze zastosować na ośce od potencjometru krzywkę naciskajacą mikrowlaczniki? Co prawda nie będzie obracać się wkoło, lecz tylko o mały kąt, ale galka bedzie jak malowana! ;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kw · January 6, 2015

Są w sprzedaży impulsatory które podają impulsy na odpowiednią nóżkę w zależności od kierunku obracania.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krowaklara · January 6, 2015

A moze zastosować na ośce od potencjometru krzywkę naciskajacą mikrowlaczniki?

myślałem o tym tyle że krzywka musiałaby naciskać na 2 przełączniki jeden przy kręceniu na głośniej drugi na ciszej

kombinowałem też z kontaktronem i mikro magnesami :-))

póki co wersja programowanym chipem wydaje się najprostsza, spróbuję ten kierunek.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · January 7, 2015

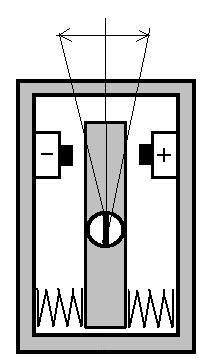

Moim zdaniem, prościej zrobić gałkę wahadłową, jak na rys. Nie będzie się kręcić, ale po obróceniu o mały kąt naciśnie mikrowłącznik + lub- i doskonale spełni swoje zadanie bez komplikowania istniejącego układu. Z uwagi na swoją prostotę, można wykonać ją na bazie puszki potencjometru, ewentualnie zlutować z blaszki nową a oś i mocowanie wykorzystać oryginalne. Sprężynka zadba o powrót do położenia zerowego.

Schemat:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adik · January 7, 2015

Dokładnie, to świetne rozwiazanie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krowaklara · January 8, 2015

Dokładnie, to świetne rozwiazanie

no...czyli taki przekręcany joystick. też wypróbuję.

miałem wcześniej też taki pomysł, kółko z pleksi wycięte laserem trochę trudniejszy w realizacji

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MICHNIOR · January 8, 2015

Są w sprzedaży impulsatory które podają impulsy na odpowiednią nóżkę w zależności od kierunku obracania.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przecież podano rozwiązanie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krowaklara · January 8, 2015

to się okaże w przyszłym tygodniu

póki co jest w drodze :)

pierwsze prórby z attiny nie są zbyt obiecujące

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krowaklara · January 20, 2015

Jeszcze raz wielkie dzięki wszystkim za podpowiedzi, wyniki wstępnych testów:

jako pierwszy przetestowałem przełącznik ze strony

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zalety: diody led pokazujące impulsy przy kręceniu prawo/lewo

wady: trzeba się nieźle nakercić żeby zmienić głośność, załapuje co 3-4 impuls

potem przelącznik obrotowy z tąd:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie zadziałał, chyba za krótkie impulsy daje albo coś pochrzaniłem z podłączeniem, nadaje się do zmiany kanałów ale jako potencjometr głośności głośno klika i cięzko sie przełącza, niska żywotność

na końcu ten

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zlutowałem na pająku, trochę się namęczyłem z zaprogramowaniem attiny ale po wielu próbach zadziałała wersja na +5V

i w zasadzie jest OK, jest lekka "bezwładność" podczas kręcenia, moze to wina oprogramowania lub samego impulsatora (??)

testowałem enkoder alps 20 impulsów i bourns 51 impulsów.

W przypadku Bournsa 1 pełny obrót to mniej więcej odpowiednik 1/3 obrotu klasycznego potencjometra

wniosek: najlepsze rezultaty dałoby napisanie dedykowanego do konkretnego urządzenia oprogramowania+dobry impulsator

ale będąc skazanym na "gotowce" 3 opcja jest w miarę do przyjęcia pomimo wspomnianej wcześniej bezwładności.
