Witajcie!



Napisałem do Veterana prośbę o zaprojektowanie pcb do tytułowego wzmacniacza Krell ksa 50, gdyż mam schemat, ale z pewnością nie zaprojektuję takiej płytki jak on. Zrozumiałe, że dla jednego chętnego nie sposób podjąć się takiego zadania, ale gdyby było nas więcej..... Proszę wszystkich chętnych o wpisy. Może w Polsce zaroi się od Krellclonów! Wzmacniacz jest stosunkowo nieskomplikowany, a gra wspaniale!!!



Pozdrowienia

Bogdan

[obrazekLUKASZ-185961_1.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam !

Jeżeli chcesz zachować chwalone przez Ciebie jego brzmienie to powinno się skopiować orginalne płytki - to trudne, nawet jak masz zdjęcia klocka w "toplesie". Nawiasem mówiąć bardzo oszczędny układ - a jak rozwiązano regulację ofsetu - prościej się nie da :-). Większość innych używa w tym celu układu dc servo na WO.

I krell ma takie ceny....

Pozdr.

Odnośnik do komentarza
Udostępnij na innych stronach

a może accuphase e210?

[obrazekLUKASZ-185980_1.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Madzia - a czy masz schemat tego układu ?

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Odnośnik do komentarza
Udostępnij na innych stronach

Bogdan, możesz mi przesłać schemat w lepszej jakości na moją skrzynkę ( [email protected] ) ?

Jakie są oryginalne tranzystory mocy?

To chyba tak wygląda:

[obrazekLUKASZ-186027_1.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

też pisałbym się na PCB Krell`a bo to jest taki mini-max (duża poprawność rozwiązania przy prostocie) i dla amatora to ważne. Wydaje się, że trzeba by było chociaż podpatrzeć rozwiązanie oryginalnej PCB (masa i ścieżki wysokoprądowe)

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Odnośnik do komentarza
Udostępnij na innych stronach

A może KSA 100?

[obrazekLUKASZ-186069_1.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jezeli schemat jest sprawdzony to nic nie stoi na przeszkodzie zrobienia plytki drukowanej pod ww. :) Trzeba bedzie zrobic probny druk i sprawdzic zachowanie sie ukladu w kilku systemach. Mam nadzieje, ze sie uda. Konstrukcja jak widac jest dla osob bardziej doswiadczonych. Zastanowiam sie jeszcze, czy nie dac na plytce mostak i miejsca na kondensatory filtrujace...

Odnośnik do komentarza
Udostępnij na innych stronach

Nie chciałbym zamieszać zanadto ale jednak Madzia ma super materiały do wzmaka. Radzę się zapoznać :) . Wzmak nie jest aż tak skomplikowany ale nieco ambitniejszy i przy odrobinie wiedzy można łatwo z tych materiałów skopiować płytkę, bo zdjęcie posiada świetną jakość no i trzeba też trochę pójść dalej ( DC servo robiłem z 15 lat temu i już prawie nie pamiętam tego fajnego rozwiązania - na podstawie AV Video z 86 r. - czas przypomieć w praktyce :) )

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Odnośnik do komentarza
Udostępnij na innych stronach

Ksa 50 gra lepiej od Ksa 100, więc chyba lepiej skupić się na "50". Będzie też tańszy.

Veteran wydaje mi się, że praktyczniej będzie zaprojektować płytkę bez elementów zasilania. Bedzie mniejsze ograniczenie rozwiązań mechanicznych, ale również łatwiej bedzie eksperymentować czy rozbudowywać zasilanie. Ale to tylko moje odczucie.

Do igoda: czy rzeczywiście gainclone jest lepszy...? Trudno w to uwierzyć, ale warto byłoby bezpośrednio je porównać.



Pozdrowienia

Odnośnik do komentarza
Udostępnij na innych stronach

Witam !

>Madzia

Dziękuję za zip-a !

Bardzo dobry układ z prądowym sprzężeniem zwrotnym. Stopień wejściowy podejrzanie podobny do tego, jaki mam w swoim słuchawkowcu :-D .

Ale to dlatego, że KAŻDY układ z takim wzmocneniem ma TAKĄ SAMĄ TOPOLOGIĘ !

Płytka jednaknie jest najwyżych lotów - tylko jedna warstwa :-( , ale nawet w Accuphase oszczędzają.

Czy ten model miał preamp phono ? Może masz jakieś jego zdjęcia ( o schemat nie proszę, to byłoby za duże szczęście )?

>igod jednak uważam, że nie ma sensu porównywać gainclona z krellem :-))))Gra może podobnie, ale to nie ta sama klasa sprzętu. Tak, wiem, gainclone jest lepszy.....do kolumn aktywnych.

Pozdrawiam

Odnośnik do komentarza
Udostępnij na innych stronach

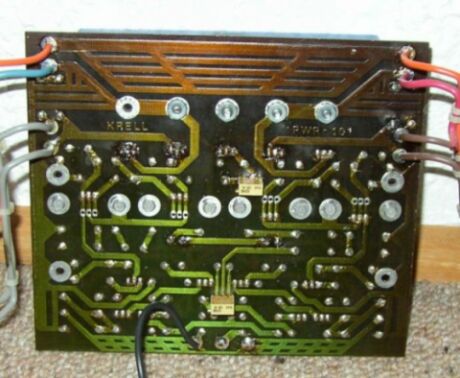

Mam coś takiego.

[obrazekLUKASZ-186140_1.jpg] [obrazekLUKASZ-186140_2.jpg] [obrazekLUKASZ-186140_3.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1532-100002758 1170259949_thumb.jpg

post-1532-100002759 1170259948_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

->igod



Gainclone gra swietnie, a biorac pod uwage cene wrecz rewelacyjne, ale nie zatrzymujmy sie w miejscu :)



Jezeli ktos ma materialy dotyczace KSA 50 - poprosze na [email protected], chetnie przyjrze sie blizej rozwiazaniom. Ja jestem otwarty i chetnie poeksperymentuje ;)

Odnośnik do komentarza
Udostępnij na innych stronach

-->veteran, jakby nie doszło to co wysłałem, to można tu ściągnąć:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Schemat tego ksa 100 jest bardzo podobny do układu wzmaka na hexfeet zamieszonego w elektorze wraz z płytką drukowaną . Po małej adaptacji, wydaje się być lepszym rozwiazaniem niż projekt pcb od podstaw.

[obrazekLUKASZ-186147_1.jpg] [obrazekLUKASZ-186147_2.jpg]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2826-100002756 1170259952_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>chuml

Brak źródeł prądowych z prawdziwego zdarzenia w komercyjnych kloskach jest powszechny:-((. Obniżanie kosztów.

Są też chwalebne wyjątki np. wzmacniacze 770/880 es sony - kawał porządnej roboty - jednak topologia była prostrza od krella i accuphase - tylko jeden wzmacniacz różnicowy na wejściu:-((.

Co do elektora zgadzam się - techniczne lepszy, ale sprawia dużo problemów przy uruchomieniu, dlatego jednak " na początek " polecałbym sklonować krella. Układ jest tak prosty, że byłoby wstyd tego nie zrobić :-))).

Pozdr.

Odnośnik do komentarza
Udostępnij na innych stronach

W AVT do dzis mozna kupic"chyba?"plutki do wzmaka z elektora...

z tego wszystkiego to Krell 100 jest najlepiej grajacym ukladem ...

A brak zrodel nieoznacza gorszego brzmienia.... co najwyzej mniej stabilna prace.. ale przy tych pradach i temperaturach pracy mozna sobie dac z tym siana...

W Krelach[w szczegolnosci tych starych],levinsonach maja dobrej klasy i sparowane tranzystory ztad lanie z gory na dodatkowe uklady... i to niezaleznie od tego czy sie komus to podoba czy nie to gra!
