Chiński DAC na AK4490EQ

[Seyv]

Podepnę się może pod temat. Od jakiegoś czasu zastanawiam się nad DACem.

Póki co potrzebuję z USB nie tyle z laptopa co ze stacjonarnego.

Przeglądałem ostatnio ebay i wpadło mi w oko coś takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

warto się tym interesować?

Może coś innego w tych pieniądzach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

poczekaj , 50 godz aż się wygrzeją i wtedy porównuj.

Właśnie tak robię. Dwie noce zostawiłem po prostu włączonego DACa.



Mam wątpliwość czy dla napięcia referencyjnego nie ważniejsze od pojemności jest SR. Jeśli już dawać krowę, to może dorzucić te 10u polimerowy? tylko tak jak piszesz, trudno ocenić po czasie czy zmiana przyniosła jakiś wyraźny wpływ. A jak tam twoje nowe DSP sie ma?

No taka krowa to to nie jest. Są niewiele większe od tych 10u s powodu napięcia. Pewnie te 10u z czasem przeformowałyby się na niższe napięcie i większą pojemność. DSP robiło przez pewien czas jak korektor parametryczny. Musze polutować cztery odbiorniki SPDiF do tej zwrotnicy. Ten AKM miał robić jako przetwornik właśnie do tego DSP ale na tyle mi się spodobał że słucham go normalnie z pasywną zwrotnicą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Słyszał ktoś z Was AKM4495??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jbnn]

Słyszał ktoś z Was AKM4495??

Mam coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Testuję go od tygodnia z Amanero, w porównaniu do WM8740 (dual) i Xonara D2 - jak dla mnie jest super!

Troszkę go modyfikuję: jest błąd na płytce przy przełączniku DIP (zmiana charakterystyk filtra cyfrowego), źle dobrane kondensatory w stopniu wyjściowym (górka +1dB przy 20kHz), wymiana kilku kondensatorów na OS-CON, poprawienie zasilania, itp.

Tutaj masz pomiary:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aktualne na dzień dzisiejszy, jeszcze będę z nim "walczył"....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

jak dla mnie jest super!



Na diyaudio też zachwyceni . Poczekam chyba, może na forum jakiś dac na tej kości wyjdzie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

+1 przy 20 kHz nie usłyszysz, tak samo, jak samych 20kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jbnn]

+1 przy 20 kHz nie usłyszysz, tak samo, jak samych 20kHz.



Oczywiście, że nie usłyszę.... Ale chociażby dla lepszego samopoczucia wolę mieć wyrównaną charakterystykę :-).

Tym bardziej, że jest to zmiana tylko 4 kondensatorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

A porównywał ktoś ak4490 do ak4495?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Ja planuje dokupić do swojego raspberry coś takiego -> podobno chwalone :) ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) -> bez konwertera .... Dac można dokładać w kanapce ...





P.s Ten AK faktycznie jest rewelacyjny ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam_85]

Yasioo testowales :-)??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Mam tego Dac co autor wątku :) ... tani bardzo dobry DAC do rozwoju ... sam byłem zdziwiony jak to gra .... buduję serwerek oparty na raspberry pi :) i będzie on docelowo napędzał na chwile obecna mój system :) ... (czekam na analog do 1704) a potem porównam :)



Z ak4396 zrezygnowałem jak posłuchałem tego "pyrtka" w wersji stock na chwile obecną, lecz zastosuję upgrade jak kolega :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Witam

Właśnie bawię się takim samym DAC-iem co autor wątku, robię mały tuning :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

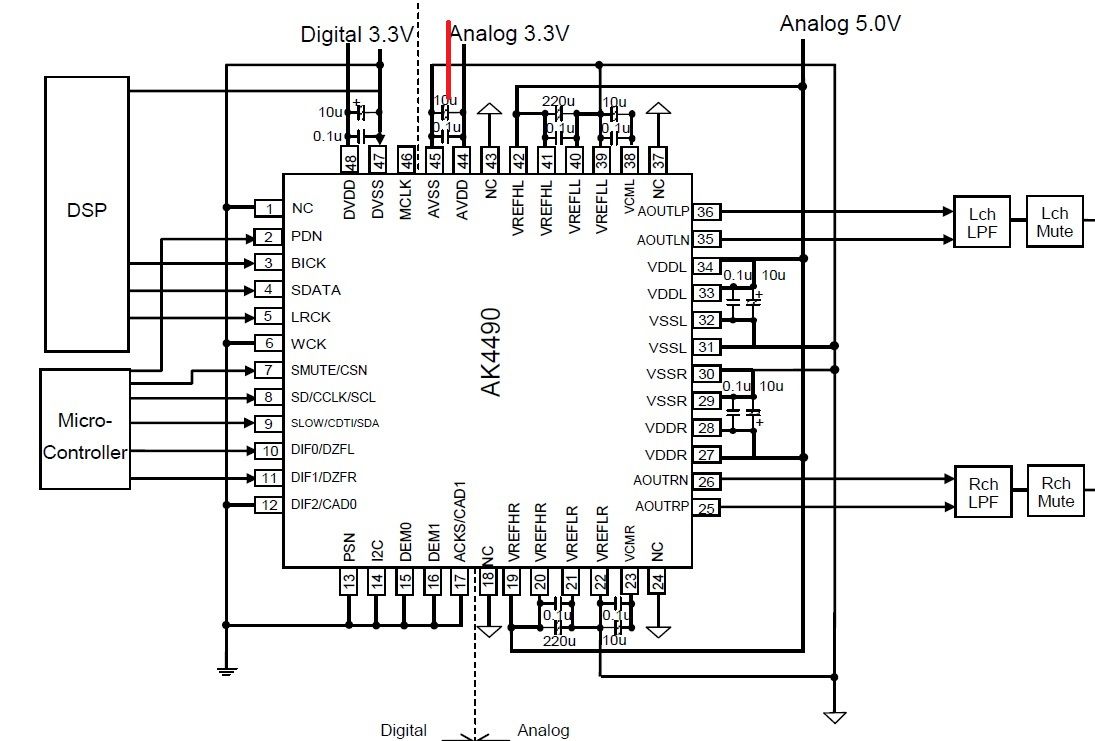

I coś mi się tu nie zgadza z schematem w datasheet.

45 pin AVSS powinien być podłączony do masy, ale w tym dac-u wisi w powietrzu.

Podłączone są do niego tylko kondensatory 100nF i 10UF. Sprawdzałem i mierzyłem kilka razy, po między AVSS a masą jest ok. 650 ohm, ale po podłączeniu do zasilania napięcie jest prawidłowe (3,3V)

Przerwa jest tak jak poniżej na foto zaznaczona na czrwono..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

To ciekawe. Muszę sprawdzić u mnie jak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

U mnie wygląda to tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pod układem też nie ma połączenia.

Jak podłącze AVSS do masy to chyba nic się nie stanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Lipca 2015 przez oxygen22

[Kopczas]

przecież jest połączenie. sam je wskazałeś na zdjęciu.



Wysłane z mojego ZTE V967S przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

jest połączenie pomiędzy AVSS a dwoma kondensatorami, ale nie jest to podłączone do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Lipca 2015 przez oxygen22

[Kopczas]

To to nie jest podłączone do masy tego kondensatora elektrolitycznego?? wygląda jakby było .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

elektrolit nie jest podłączony do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

a piny 39 i 40 ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

są połączone do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Może wystarczy jakkolwiek podłączyć analogową część akm`a żeby działał, wtedy którekolwiek połączenie z masą zamyka obwód.

Jak AKM jest zasilany na tej płytce? DDVD, AVDD, VREF i VDDR dla obu kanałów mają osobne stabilizatory czy wszystko z jednego leci ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Z takim podłączeniem jak teraz działa wszystko dobrze, pomiar wypada też nie najgorzej.

Na niskich trochę się kanały rozjeżdżają i są jakieś piki wokół 1kHz, sprawdzę skąd to się bierze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pomiar po małych przeróbkach



Są dwa stabilizatory 1085-5V i 1085-3,3V. Zasilanie 3,3V na DDVD idzie bezpośrednio a na AVDD przez dławik.

Właśnie patrzyłem jak rozdzielić zasilanie jak dojrzałem brak masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Lipca 2015 przez oxygen22

[oxygen22]

Witam

Jak by ktoś chciał schemat do tego chińczyka.

Chyba nie ma błędów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Schemat prosty jak konstrukcja młotka. Dzięki.



Na niskich trochę się kanały rozjeżdżają i są jakieś piki wokół 1kHz, sprawdzę skąd to się bierze.

A piki to nie Jitter przypadkiem?



Według schematu przetwornik działa synchronicznie a więc Jiter zależy od jakości odbiornika spdif. Na jakiej kości masz odbiornik?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lipca 2015 przez KrzysiekA

[oxygen22]

Odbiornikiem jest XMOS U8 -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Powiem szczerze że nie wiem czy XMOS jest dobry pod tym względem. Mam go w DACu na ES9018 ale ten działa asynchronicznie to jeżeli chodzi o Jitter to nie ma znaczenia. Sam DAC likwiduje go skutecznie. Poza tym ja nie słucham z USB. Ten AKM nie ma własnego zegara i nie sądzę żeby miał jakieś mechanizmy redukujące Jitter a więc dobry odbiornik to podstawa. Ale może się mylę. Ja mojego podłączyłem pod wm8804,

Jakie masz wzmacniacze na wyjściu? Ja próbowałem różnych i przy tym DACu ma to dosyć duże znaczenie. O dziwo najbardziej zadowalające efekty uzyskałem na poczciwym NE5532. Tego przynajmniej Chińczycy nie podrabiają bo za tani. Bardzo dobrze też gra na MUSES8920. Reszty nie będę oceniał bo nie wiem czy podróby czy oryginały. Jedynie OPA2132 mam na 100% oryginał bo prosto od TI i faktycznie wyróżniał się na plus chociaż nie był najlepszy. Reszty nie będę komentował bo albo kupowane na Ebay'u albo na allegro i h.g.w. czy oryginały a nie chcę kogoś mieszać z błotem niesprawiedliwie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Jeszcze nie zmieniałem "opampów". Na razie robiłem małe poprawki, wymiana niektórych kondensatorów, dołożyłem boczniki pod te większe. Miałem LT do wymieniłem LM-y. Jednego zżerała rdza:)

Jeszcze rozdzielę zasilanie 3,3V AVDD, 3,3V DVDD i 5V Analog. Może jeszcze pobawię się filtrami.

Można powiedzieć, że kupiłem go na testy, jak przeżyje to będzie robił jako dac do w. słuchawkowego.

Kosztował mnie tyko 90zł. z Chin, za tyle to nie zrobił bym nawet płytki:)

Czekam też jak rozwinie się wersja Waldiego, albo ktoś zrobi dac-a na dwóch AK4490



Poprawiony schemat.

Przepraszam, poprzednio nie zrobiłem do końca linii 3,3V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lipca 2015 przez oxygen22

[jbnn]

Z takim podłączeniem jak teraz działa wszystko dobrze, pomiar wypada też nie najgorzej.

Na niskich trochę się kanały rozjeżdżają i są jakieś piki wokół 1kHz, sprawdzę skąd to się bierze.



Mam podobną sytuację z AK4495 - możliwe, że "te typy tak mają"...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W ograniczeniu pików pomogło mi zmostkowanie każdej diody w mostku prostowniczym kondensatorem foliowym 10n + opornik 56Ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

jbnn, którą wersję masz ak4495? i jak to gra?

[jbnn]

jbnn, którą wersję masz ak4495? i jak to gra?



Mam typowego chińczyka, których wiele na ebay-u i aliexpress.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kupiłem z ciekawości, zastanawiałem się nad AK4399, AK4490 i AK4495 - stanęło na tym ostatnim.

Na początku byłem trochę zawiedziony, sprawiał pewne problemy przy uruchomieniu (czasami nie startował, innym razem jakby wzbudzał się czy co?).

Ale w końcu znalazłem w nim mój prywatny "hi-end" - najlepiej brzmiący DAC, który miałem okazję słuchać.

Oczywiście jest to opinia czysto subiektywna, nie jestem żadnym autorytetem w tej dziedzinie.



Jakby ktoś był zainteresowany, mogę opisać modyfikacje.
