Witajcie!

Mam konwerter USB->I2S, z którego przesyłam sygnał dalej do DAC-a Soekris DAM R-2R, Chciałbym mieć możliwość pokazywania za pomocą LED-ów jaka jest częstotliwość próbkowania pliku. Jest możliwość włączenia w Amanero takiej informacji i na wyjściach oznaczonych odpowiednio F0, F1, F2, F3 pojawia się napięcie. Podpinając LED-y mogą być wyświetlane odpowiednie informacje. Jest tylko jedno "ALE": dla niektórych częstotliwości świecą się dwie diody zgodnie z załączoną tabelką:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

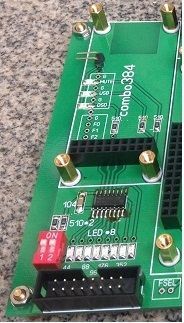

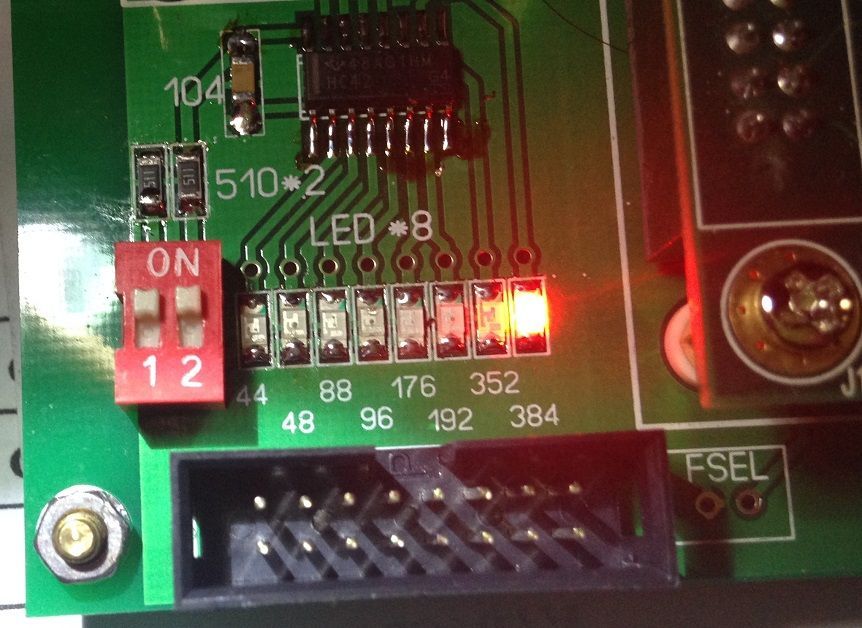

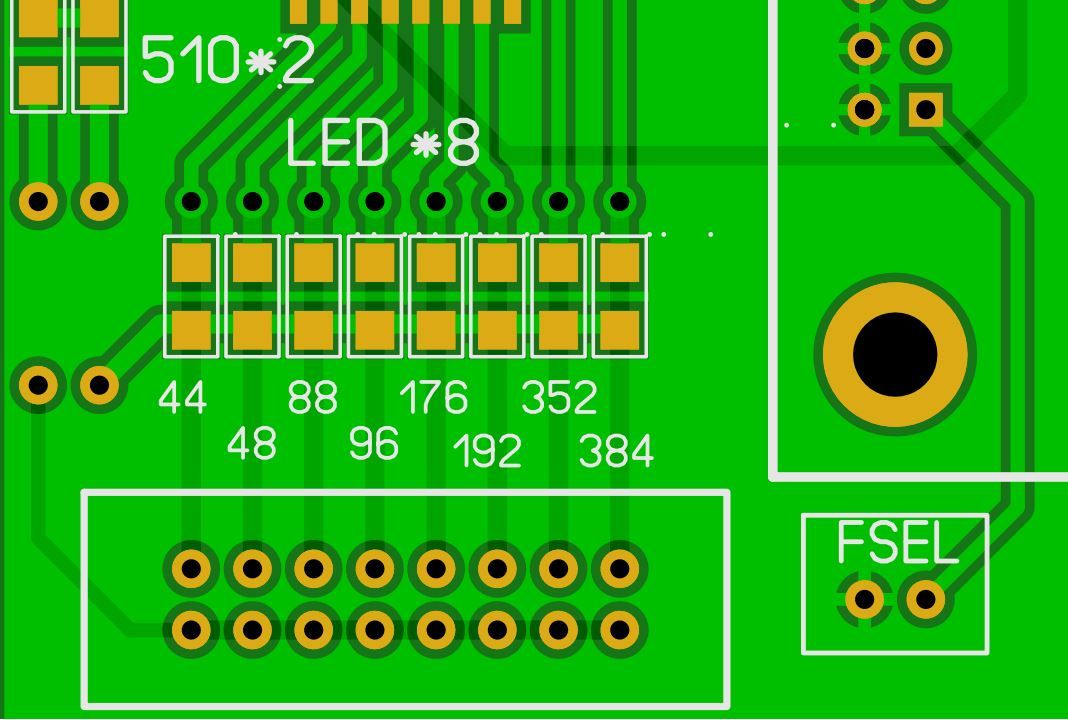

Ja natomiast chciałbym umieścić w obudowie LEDy, gdzie będą odpowiednio po kolei umiejscowione ledy dla częstotliwości: 41,4 - 48 - 88,2 - 96 - 176 - 192 - 352 - 384. I dla odpowiedniej częstotliwości załączałaby się tylko jedna dioda. Czy możecie podpowiedzieć, jak tego dokonać? Na pewno jest taka możliwość, znalazłem w sieci zdjęcie takiego modułu opracowanego przez jakiegoś Chińczyka. Załączam zdjęcie, jak to wygląda u niego.

post-31204-0-35130200-1432469574_thumb.jpg post-31204-0-37280700-1432469591_thumb.jpg



Pozdrawiam,

Paweł


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

źródło: PC mini ITX + Soekris DAM1021 R-2R DAC + Linux Audio Embedded System-SHADOW

wzmacniacz: DIY Aikido 6CG7 + 6N30P-DR słuchawki: Beyerdynamic T90, Yamaha HP-1

Link to comment
Share on other sites
janicniewiem Explorer

janicniewiem

Posted
Posted

Potrzebujesz dekoder 3 na N, a bit F3 bezpośrednio wyprowadzisz sobie. Np. scalak 74LS138, albo dowolny inny dekoder binarny.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Pawel_PS Contributor

Pawel_PS

Posted
  • Author
Posted

Potrzebujesz dekoder 3 na N, a bit F3 bezpośrednio wyprowadzisz sobie. Np. scalak 74LS138, albo dowolny inny dekoder binarny.



Dziękuję, właśnie tego szukałem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

źródło: PC mini ITX + Soekris DAM1021 R-2R DAC + Linux Audio Embedded System-SHADOW

wzmacniacz: DIY Aikido 6CG7 + 6N30P-DR słuchawki: Beyerdynamic T90, Yamaha HP-1

Link to comment
Share on other sites
  • 4 years later...
Wlodek74 Contributor

Wlodek74

Posted
Posted
W dniu 24.05.2015 o 17:52, Pawel_PS napisał:



Dziękuję, właśnie tego szukałem.

Witaj, wątek co prawda stary ale chciałbym zapytać - rozwiązałeś problem wyświetlania przez Amanero sample rate przy pomocy diod?
