Zasilacz do przedwzmacniacza lampowego - projekt

[bikerbo]

Witam czytających,

Wiele już na forum było projektów zasilaczy do preampów i różne rozwiązania.

Po co więc kolejny zasilacz - otóż marzy mi się płytka all-in-one, na której będzie się zawierać układ opóźnionego włączania zasilania anodowego, zasilacz żarzenia (DC) oraz zasilacz anodowy z mosfetem. Tak, że mucha nie siada - na pełnym wypasie. Po części chciałbym skopiować po kawałku kilka rozwiązań A.Tatusia (traxman).

Kilka konkretów:

Układ opóźniania zasilania anodowego jak z książki p.Tatusia - zasilany z odczepu żarzenia z trafa na układzie ICM7555 sterujący przekaźnikiem. Można zastosować 2 LEDy jeden sygnalizuje zasilanie (żarzenie) a drugi załączenie napięcia anodowego (można też bez ledów) oraz potencjometr wieloobrotowy którym będzie można ustawić zwłokę np. 30 sekund, minutę.



Układ żarzenia z diodami Schottky oraz stabilizatorem LM1117 z potencjometrem wieloobrotowym. Pomysł jest taki, aby można było mieć stabilizowane 6,3V DC z odczepu trafa 6,3V AC. Potencjometrem można precyzyjnie ustawić napięcie w zakresie 6,0-6,6V. Z tego co liczyłem to przy spadku 0,5V na diodzie 1N5822 (1V na 2 sztukach) oraz 1,3V na stabilizatorze LM1117 można uzyskać 6,3V DC żarzenia nawet z 6,1V AC. Można użyć 2 stabilizatorów po jednym dla każdej lampy i mieć zapas mocy (wtedy max łącznie 1,5A na żarzenie)



Układ zasilacza anodowego z mosfetem - gdy już włączy się zasilacz anodowy napięcie będzie narastać powoli przez kilka sekund co ogranicza nieprzyjemne wrażenia dzwiękowe. Można również zastosować potencjometr wieloobrotowy w celu dokładnego ustawienia napięcia wyjściowego, zakładając sensowny maksymalny spadek napięcia na mosfecie - bez problemu można by było mieć regulację kilkudziesięciu woltów.



Ewentualnie można skorzystać jeszcze na wyjściu z zasilacza anodowego zastosować dzielnik rezystorowy i podnieść napięcie na grzejnikach lamp dla SRPP (pomysł jak z zasilacza preampa Skarabo.net)



Chciałbym jeszcze aby nie było elementów wyższych niż 25-30mm na płytce (np. radiatory) aby zmieścić się w łącznej wysokości 40mm z dystansami pod płytką.



Jeśli znajdzie się kilku chętnych mógłbym zaproponować schematy tych układzików jednak nie za bardzo ogarniam programy do projektowania płytek aby zrobić coś ładnego, sensownie poprowadzić ścieżki. Może ktoś byłby chętny taką płytkę skrobnąć. Ewentualnie przy większej ilości chętnych można by było zrobić zamówienie grupowe na ładne płytki.



pozdrawiam

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Timer - proponuję jednak Rozenka na bazie NE555 ...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Timer - proponuję jednak Rozenka na bazie NE555 ...



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

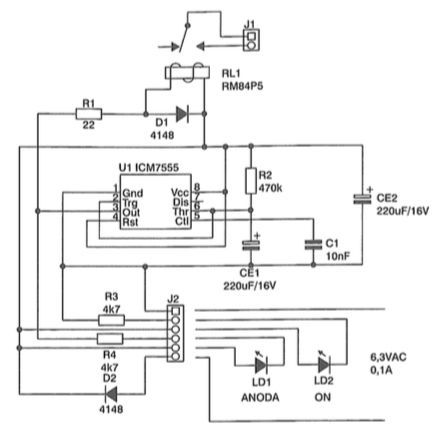

o tym mówisz?



edit:



w załączniku według Traxmana

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Tak. Mam to w jednym z moich wcześniejszych wzmaków, w wersji lekko zmodyfikowanej.

Bardzo sensownie to pracuje, choć stopnie wysterowania można nieco uprościć, przenosząc przekaźnik na przeciwległą szynę zasilania.

Lampek praktycznie jeszcze nigdy w tym urządzeniu nie musiałem wymieniać.



A co ważniejsze, ten układzik jest "intuicyjnie prosty" - modułowy - łatwy do zrozumienia - nawet dla początkującego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

No ale wystarczy jedna zwłoka czasowa i jeden przekaźnik. Chyba nie chcesz w preampie robić soft-startu i grzałek i trafa

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Aaaaa ... przepraszam. Niedoczytałem. Pre ....

No to tylko mały kawałeczek z tego można wykorzystać.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Układ samego zasilacza anodowego tyle że na lampie próbuje popełnić w tym wątku:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dlaczego lampowy a nie mosfet to już niech sobie każdy sam odpowie.

Właściwie zastanawiam się zeby do tego dorobić układ żarzenia tyle że na LM317/LM350 w obudowie TO3 co daje w zapasie ok 3A prądu, wystarczająco nawet dla 4 lampek.

Sam przekaźnik dołozyć do płytki w celu opóznienia załączenia anodowego to też nie jest problem, można to zmodyfikować.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Ja raczej chciałem zasilacz do SRPP/WKWA do stopnia do DACa albo coś. 2 lampki, max 100mA prądu anodowego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

No to może soft start żarzenia zwykłym termistorem NTC ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

NTC do żarzenia? z tego co wiem nie stosuje się takiego rozwiązania.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Jak już chcemy soft-start żarzenia (moim zdaniem lekka przesada). A i tak korzystamy ze stabilizatora (LM1117) to może tak:



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

NTC - bardzo dobrze działa. Stosuję. A układzik na LM1117 - też bardzo sympatyczny. Być może można nawet ciut prościej, bez trana, ale wtedy pojemność konda o niebo większa by musiała być.



To preamp'a to ten Traxman'a to świat i ludzie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Proponuje żarzenie. Ktoś potwierdzi, że to działa ;) ?



Zamiast 10000uF można 2x 4700 - większy wybór, niższe puszki



Potencjometr 100R wieloobrotowy np. Vishay 64W100R



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Miałbym jednak wątpliwości czy napięcie trafa wystarczy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

6,3V AC * 1,41 = 8,88V

spadek napięcia na 1N5820 max 0,35V, na 1N5822 max 0,45V - przyjmijmy 0,5V. Razy 2 = 1V (na parze diod)

czyli na pierwszym kondensatorze za mostkiem 7,88V

spadek napięcia na LM1117 max podawany przez producenta dla max prądu 1,3V



zostaje 6,58V. Nie uwzględniając rezystancji ścieżek i kabli ale tam spadek będzie mniejszy niż założone pesymistycznie spadki na diodach i stabie



edit: tylko trzeba więcej niż 10000uF ... sporo

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Wszystko pięknie. Też kiedyś takie wyliczenia robiłem.

To bardzo ładnie jest teoretycznie wyliczone.

Tylko konia z rzędem jak producent trafa "policzył" przekładnię, a z tym różnie bywa.

Teoria od praktyki różni się tym, że teoretycznie to jest to samo, a praktycznie - nie.



A swoją drogą ... jaka głębokość / amplituda tętnień przed stabem?

Jaka rezystancja drutu na wtórnym ?

Jaki kąt przewodzenia ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

mój plan z 6,3V ac nieco w moich oczach stracił kolory.



ratunkiem jest dual mono żarzenie może (2 mostki, 2 staby) ;) ? Na 0,4A na sztukę sprawa by miała się tak:



Vd na 1N5820(21) = max 0,6V

Vd na LM1117 = 1,25V



idąc od drugiej strony 6,3V + 1,25V+ 0,6V = 8,15V. Czyli możemy sobie pozwolić na 0,7V tętnień przed stabem. Czy to wystarczy?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

żarzyłem prądem zmiennym i stałym na CRC. zasilacz anodowy próbowałem wszystko oprócz dławika. Robiłem CRC, CRCRC(...), mosfet również, ale we wzmacniaczu mocy. Aktualnie SRPP zasilam anodę CRCRCRC a żarzę CRC. Żarzenie AC toleruje jedynie w ostatnim stopniu - u mnie 6C3CC. W pierwszym stopniu jakim jest analog do DACa nie dopuszczam.



edit: co sądzicie o zastosowaniu LT1963A zamiast 1117? Vd zamiast 1,2V jest w okolicach 0,2V... Czy są jakieś przeciwwskazania?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Chciałbym podbić bo znalazłem schemacik.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Spadek napięcia na tym stabie jest 0,3V. Bez problemu 6,3V ac trafo pociągnie

Slow start żarników też jest

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

skoro to ma być układ do zasilania lampek z serii ECC8... to czemu nie zasilać napięciem 12.6V ? ..mniejszy prąd, mniejsze straty itd. Taką aplikacje można banalnie zrobić na LM317/350 bez szukania jakichś egzotycznych układów.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Zasilacz na układzie L200 6,3V, max. do 2A z powolnym narastaniem prądu i dokładną regulacją napięcia. Prościej się nie da. Sprawdzone, działa u mnie w lampowym pre, które pobiera ok. 1A. Oczywiście różnica napięć wejście - wyjście w zależności od temperatury musi być 2,6 do 4 Volt. Radiator musi być też konkretny bo strata mocy jest znaczna.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

transformator z którego korzystamy na często uzwojenie anodowe,6,3 żarzenia, pierwotne i nic więcej

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

transformator z którego korzystamy na często uzwojenie anodowe,6,3 żarzenia, pierwotne i nic więcej

Z tego można w dość prosty sposób zdublować do 12,6V DC, a nawet jeszcze ciut więcej, aby z zapasem na dropout na stabie było.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Z tego można w dość prosty sposób zdublować do 12,6V DC, a nawet jeszcze ciut więcej, aby z zapasem na dropout na stabie było.

ale ile wtedy ciepła będzie!

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

W pierwszym stopniu jakim jest analog do DACa nie dopuszczam.

A to niby dlaczego ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Ponieważ przy braku sygnalu i rozkreceniu wzmacniacza na max słychać brum delikatny. za duze wzmocnienie kolejnych stopniów.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Dobrze zrobione żarzenie AC nie powoduje brumu czy to będzie stopień wejściowy czy wyjściowy czy nawet pre gramofonowe ,nie widzę związku.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Dobrze zrobione żarzenie AC nie powoduje brumu czy to będzie stopień wejściowy czy wyjściowy czy nawet pre gramofonowe ,nie widzę związku.



nie prawda, nawet idealnie zrobione żarzenie ac, albo symetryzowane na rezystorach, albo na środkowych odczepie z trafa albo symetryzacja i podniesienie potencjału na żarnikach zabawy z kondensatorem itp. zawsze jak będzie żarzenie AC trochę się prądu indukuje w katodzie/na siatce i będzie przy dużym wzmocnieniu słyszalne.



nikt ci nie broni żarzyć AC oczywiście, ja unikam



btw gramofonowe pre z żarzeniem AC - no ja bym takiego nie chciał

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

nikt ci nie broni żarzyć AC oczywiście, ja unikam

A ja wręcz przeciwnie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

A ja wręcz przeciwnie.



przedstawiłbyś argumenty jakieś dlaczego jesteś zwolennikiem AC?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
