Regulacja barwy dla PGA2310

[stereowiec]

Witam.

Od dawna poszukiwałem układu godnego regulatora barwy tonu dla PGA2310 , przeglądając fora polecano układy TDA (słyszałem je ale do PGA ? to nie to !) więc zmontowałem dziś na szybko układ z

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w desperacji że nic godnego nie znajde , na zwykłych potencjomentrach . Układ ruszył z pierwszego odpalenia .Ale to jeszcze nie to ponieważ nie ma możliwości regulacji z poziomu uC :( .

Przypomniało mi się że w szufladzie leżą układy Dallasa DS1267 ( potencjometry 100k) .

Na szybko zmontowany na PCB uniwersalnej . - Strzał w 10 ! :)

W 3 godzinki zaprojktowałem PCB dla 6 kanałów + filtr do subwoofera (20Hz - 120Hz) również na tych potencjometrach . Dziś było 1 odpalenie 1 kanału i fitru subwoofera .

Rewelacja gdyby ktoś szukał podobnego rozwiązania - Polecam !

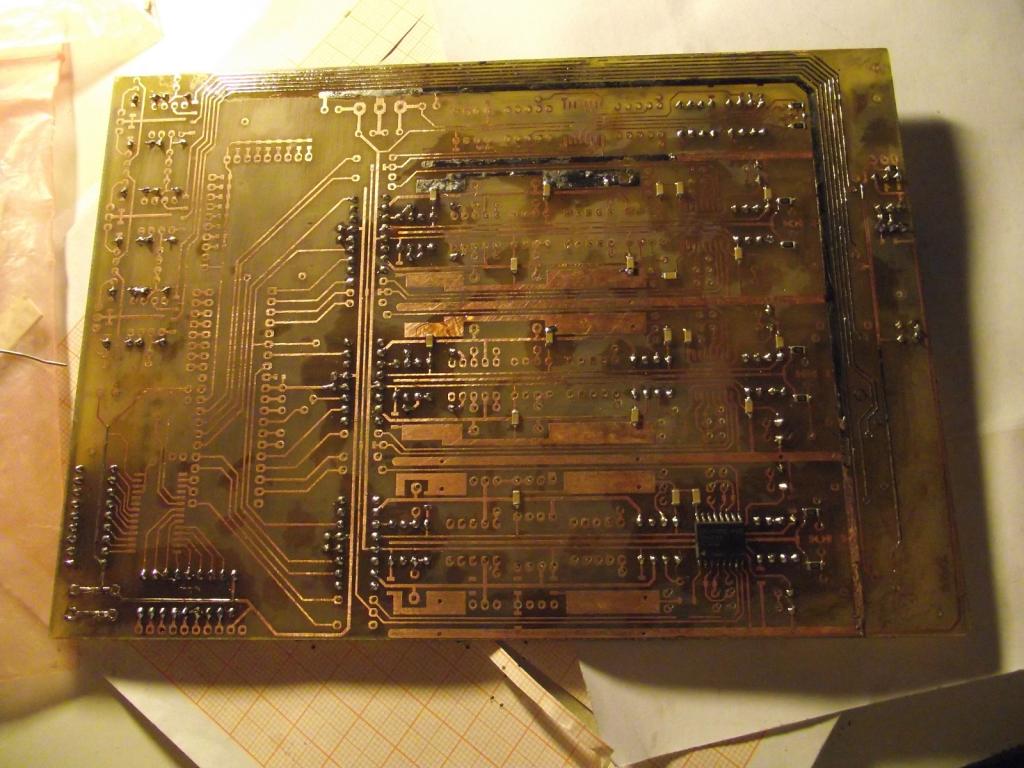

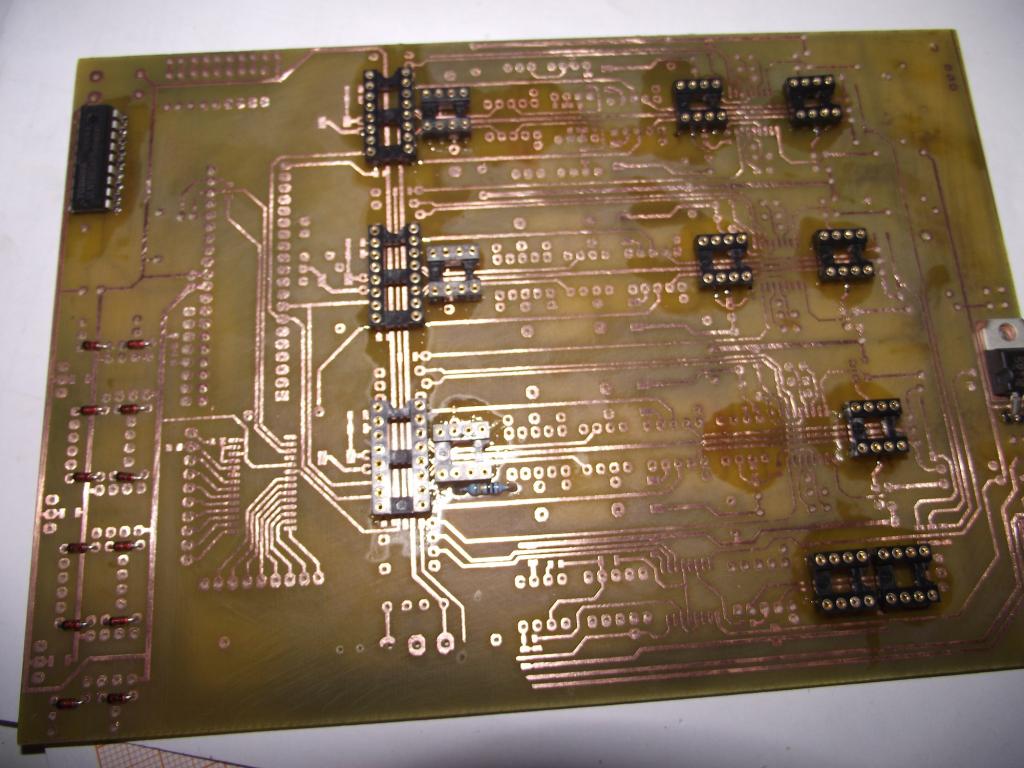

Fotki z początku lutowania PCB 2 stronnego .

Udało się zmieścić 6 kanałow + filtr do subwoofera + regulacja fazy 0 -180 na DS1267 8 przekaźników .

Teraz czekam na reszte opampów i elementów do zamknięcia projektu .

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

W reszcie ktoś jakieś normalne DIY pokazał :)

Nie bardzo tylko rozumiem. Złożyłeś układ regulacji barwy, okazało się, że to nie to więc poszperałeś i znalazłeś DS1267. Mamy przez to rozumieć, że zrobiłeś regulację barwy z wykorzystaniem tych potencjometrów? Jeśli tak, ciekawszy byłby taki schemat jak ten zalinkowany.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereowiec]

Schematu jako takoego nie mam do tej płytki (Na żywca leciałem z projektem :) )

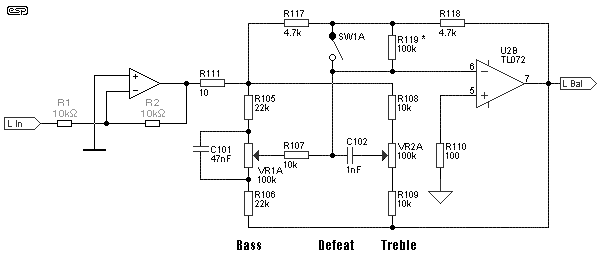

załączam "poglądowy" tylko wartości elementów pasywnych są dobrane z strony sound westhost.

Regulacja jest w 255 krokach , co daje krok ok 0.1db :)

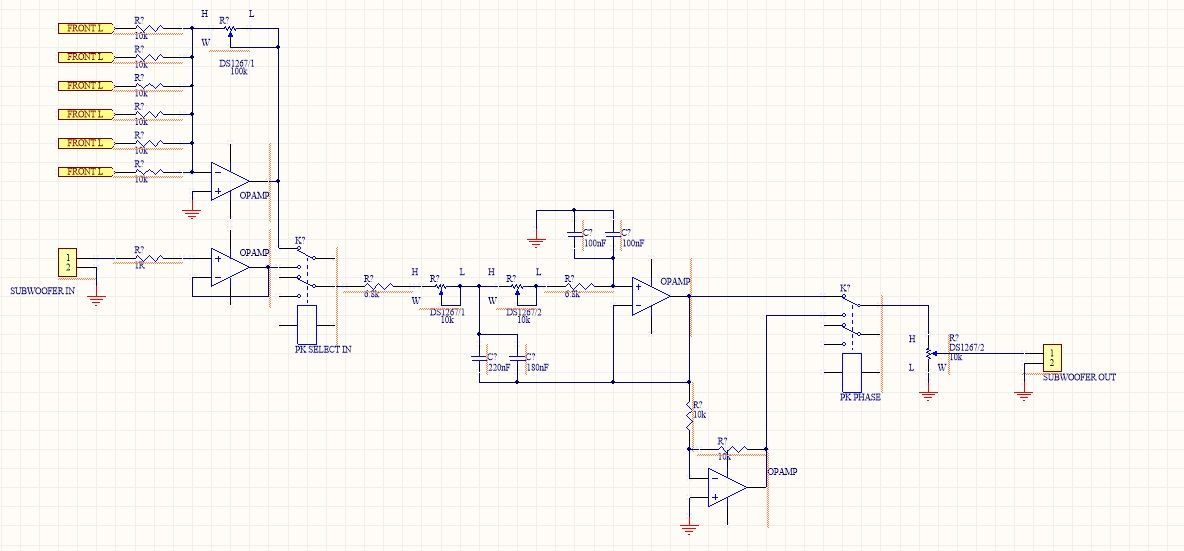

Oraz schemat filtru do subwoofera .

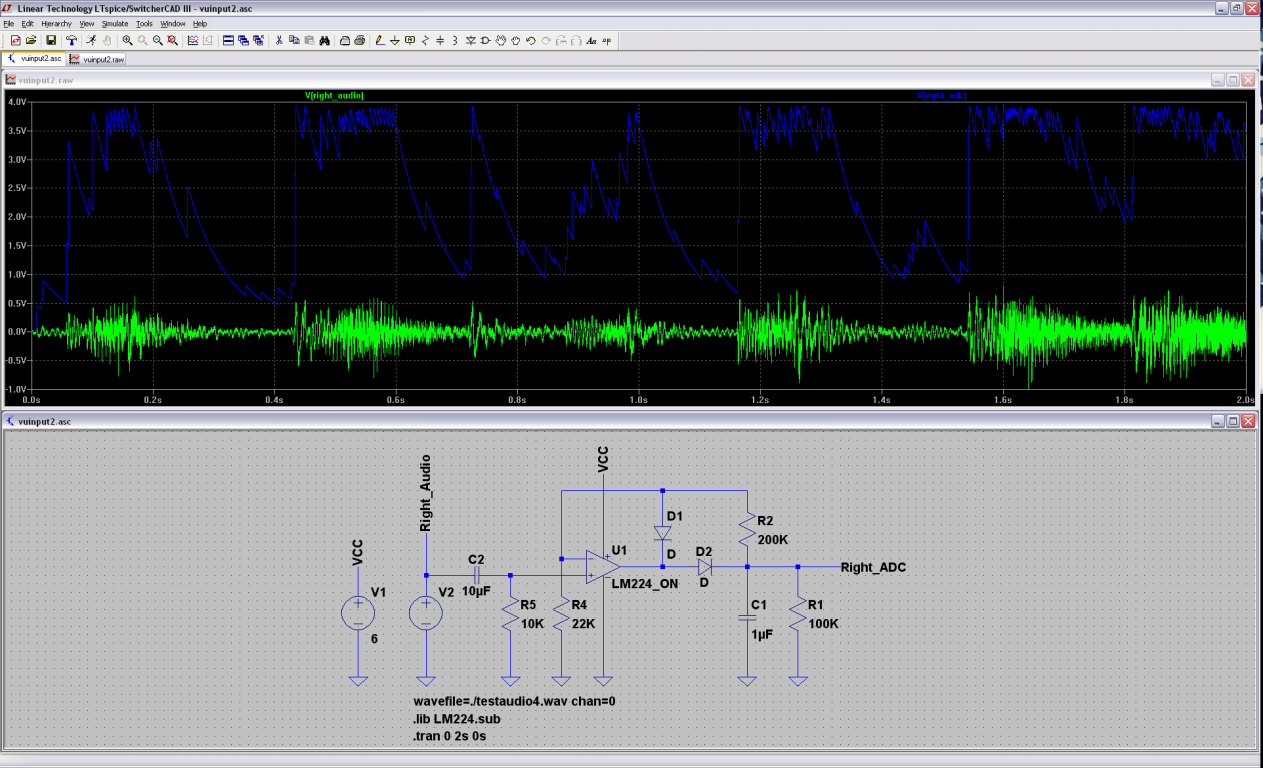

Dodatkowo umieściłem na PCB wykrywanie poziomu na wejściu 6 kanałów .Aby za pomocą uC wyłączyć wzmacniacz po np 15min braku sygnału .

Całością będe sterował za pomocą pilota oraz ethernetu .

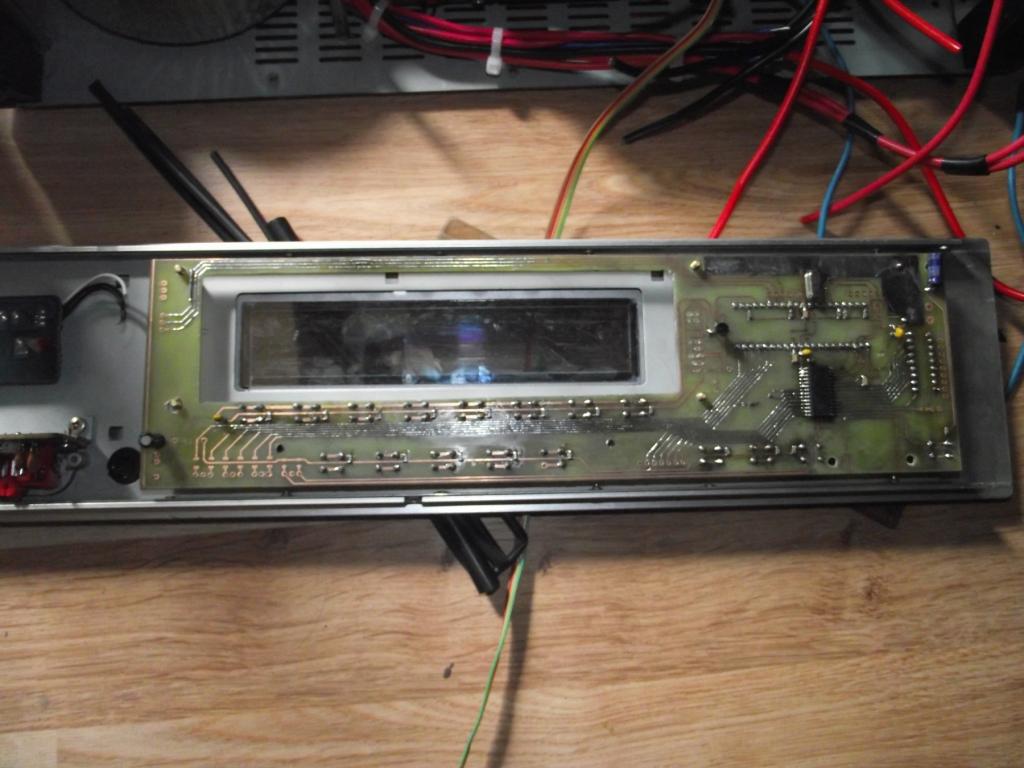

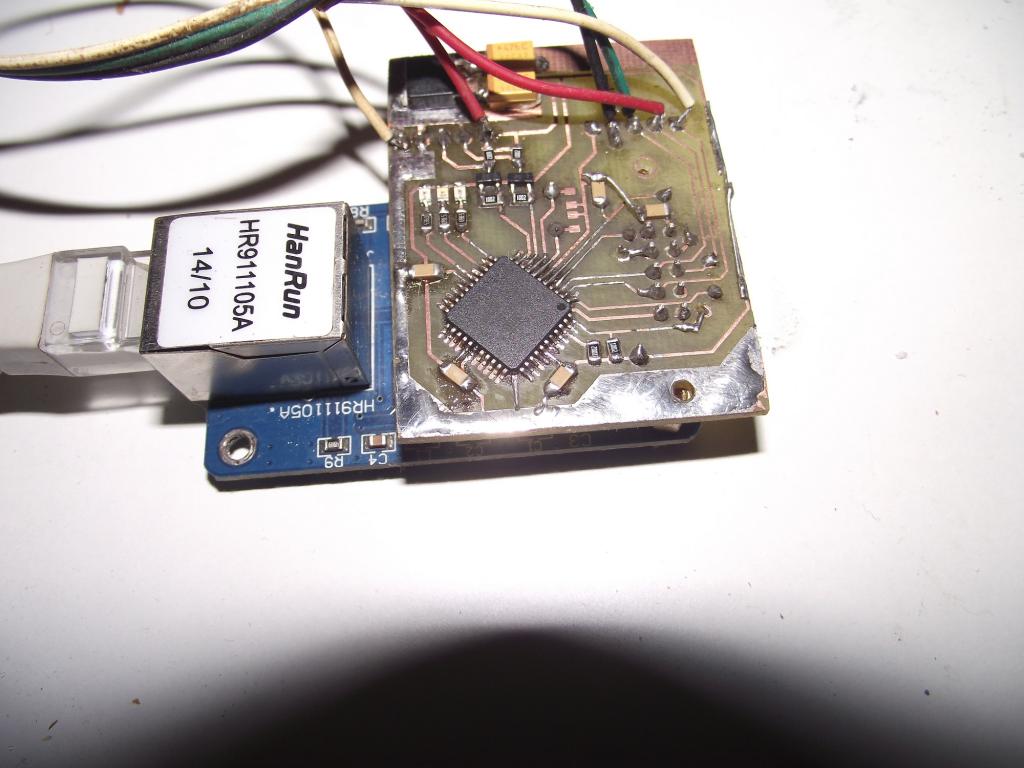

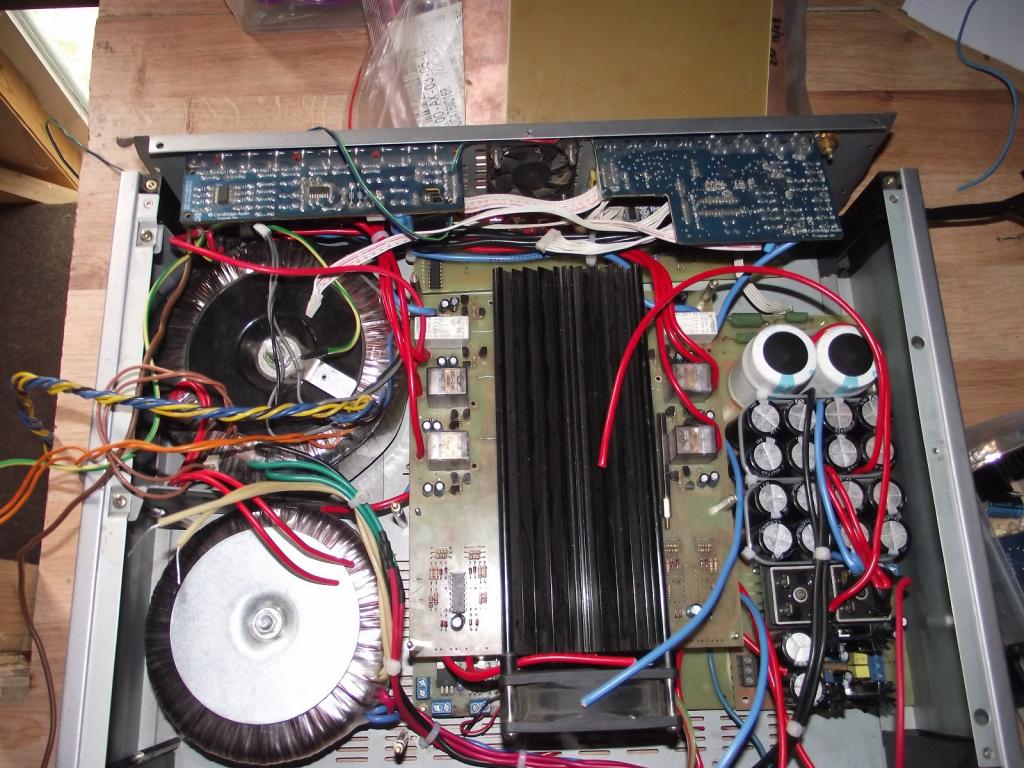

Sam projekt zaczoł się jak w łapki wpadł mi azur 540r uszkodzony .Udało się zmieścić 2 kanały stereo klon jeff rowland oraz 4 dodatkowo kanał na LM3886 oraz mase zabezpieczeń nad PCB z nimi (wykrywanie clip na wyjściu ,rezystancja obciążenie ,pomiar mocu na wyjściu ).W miejsce dawnego modułu tunera FM umieściłem moduł z ethernetem , oraz gniazdo RCA do korekcji akustyki pomieszczenia na DSP (na który czekam z Analog devices ) pomiar za pomocą kapsułki mikrofonowej .

Pomiar temperatury w 8 miejscach , (2 trafa , radiator z obu stron,mostków prostowniczych , radiatorów zasilaczy pomocniczych )

Czekał na to 8 miesięcy aż znalazłem czas w tym tyg aby mu wykonać nowe bebechy .

Aplikacja na androida już jest ,na PC prawie w ukończeniu do sterowania .

Mamy przez to rozumieć, że zrobiłeś regulację barwy z wykorzystaniem tych potencjometrów?

Od dawna poszukiwałem przedwzmacniacza z regulacją barwy tonu o parametrach godnych PGA2310 , z regulacją nie na potencjometrach zwykłych lecz przez uC .Zastosowanie np TDA7318 do PGA mija się z celem on poporstu degraduje dźwięk , do tego nie potrzebuje selektora wejść w nim czy regulacji głośności (to już mam).

Z układami dallasa w tym projekcie przypomniałem sobie o nich przypadkiem ,miały być zastosowane w zasilacz do regulacji napięcia i prądu ale potem brak czasu nastąpił i przeleżały w szufladzie chyba z 3 lata.

Są na tyle tanie (zakup chyba 3.30zł szt.) ,bardzo łatwo steruje się nimi że naprawdę są godne polecenia . Dzis zaczne projekt PCB korektora (ale tylko stereo z braku już miejsca w obudowie ) 30 pasmowego na nich :D który poleci nad tą płytke w Azur .

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereowiec]

Prace idą piorunem :D

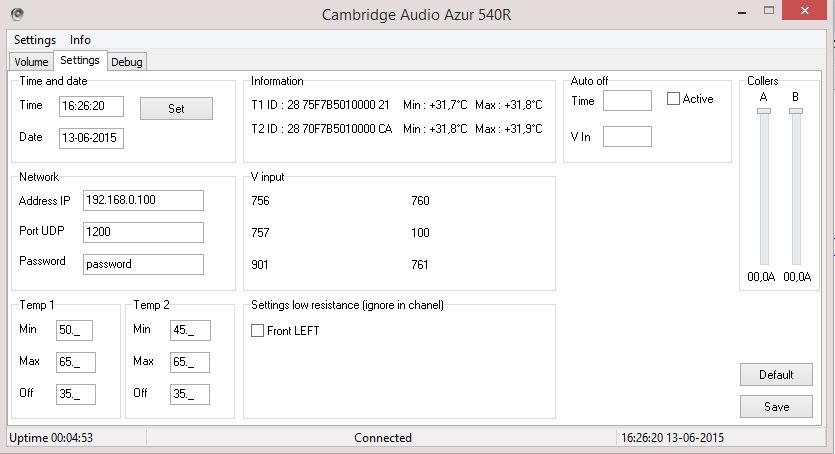

Udało się napisać cześć softu w delphi na PC do sterowania całością przez ethernet , + parę opcji nadmiarowych :D

Zmieściłem na PCB jeszcze pomiar głośników przed podłączeniem jako zabezpieczenie przed włączeniem do wzmacniacza zwartych przewodów lub głośników o bardzo małej impedancji (nie pozwala załączyć wzmacniacza jak jest poniżej , 3R) z możliwością pominięcia dla danego kanału w przypadku jak user jednak chce zaryzykować :D

Pomiar napięcia na wejściu ( w przypadku braku sygnału można ustawić czas auto wyłączenia wzmacniacza)

Ustawienie temp załączania wentylatorów / wyłączenia i temp maksymalnej (przegrzanie)

do tego standard :

Regulacja głośności oraz tonów każdego kanału + MUTE ,ustalany clip przez pomiar napięcia na wyjściu wzmacniacza (przez true RMS) .

Pomiar rezystancji przed załączeniem głośników + true RMS = Moc wyjściowa ;)



Do zmiany :

Wskaźniki wysterowania i jakaś fajna skórka dla wyglądu + dołożenie kolejnych opcji ustawień , na chwilę obecną Atmega16 ma program o wielkości 58% i użytego ram 20% więc nie jest źle jeszcze można poszaleć przed zmianą np na Atmega644 :D
