Kolumny "chodzą nierówno"

[Piotr Zalewa]

Uzywane kolumny Tannoy 611.

Raczej nie mam mozliwosci oddania.

Jak znalezc usterke?

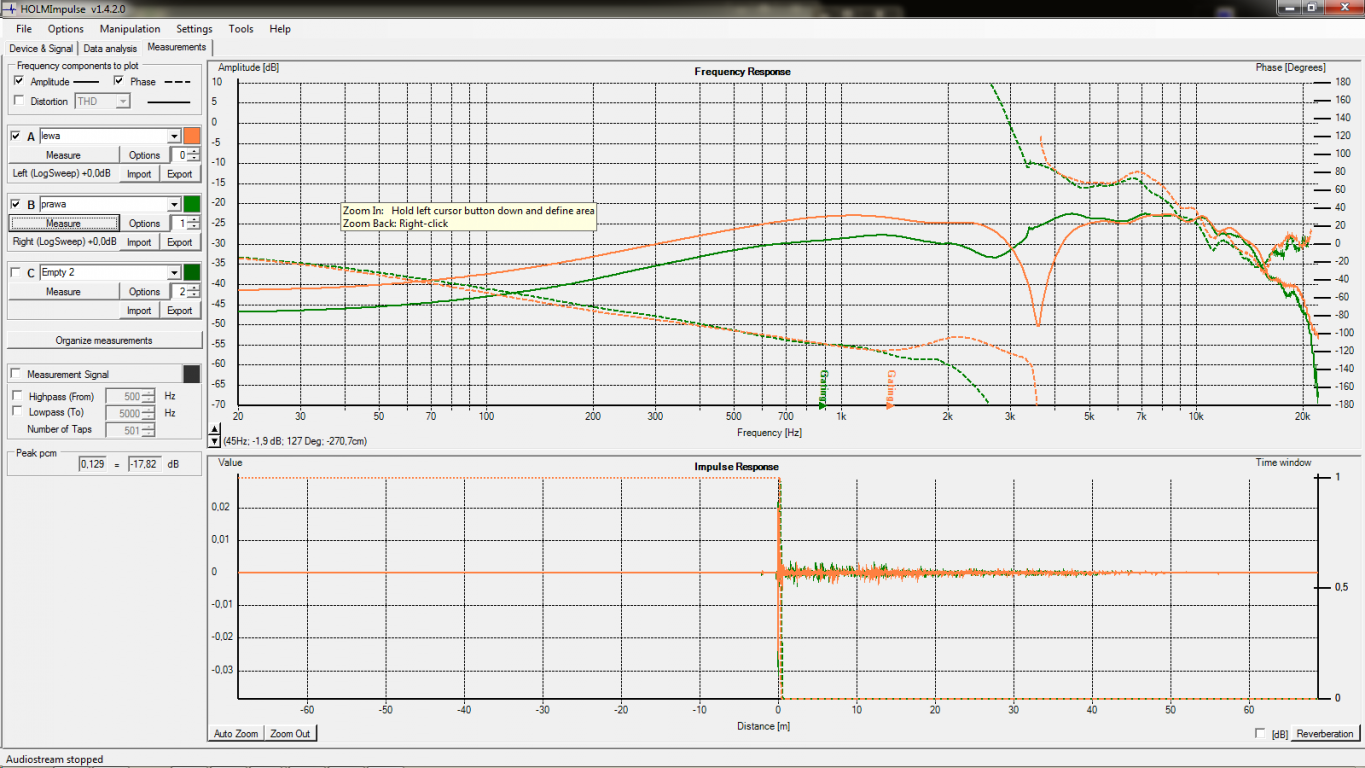

Ponizej wyniki pomiarow





Na razie radze sobie podpinajac pod prawy kanal koncowki zarowno XLR i RCA z preampa, ale HiEnd solution to to nie jest



[EDIT]

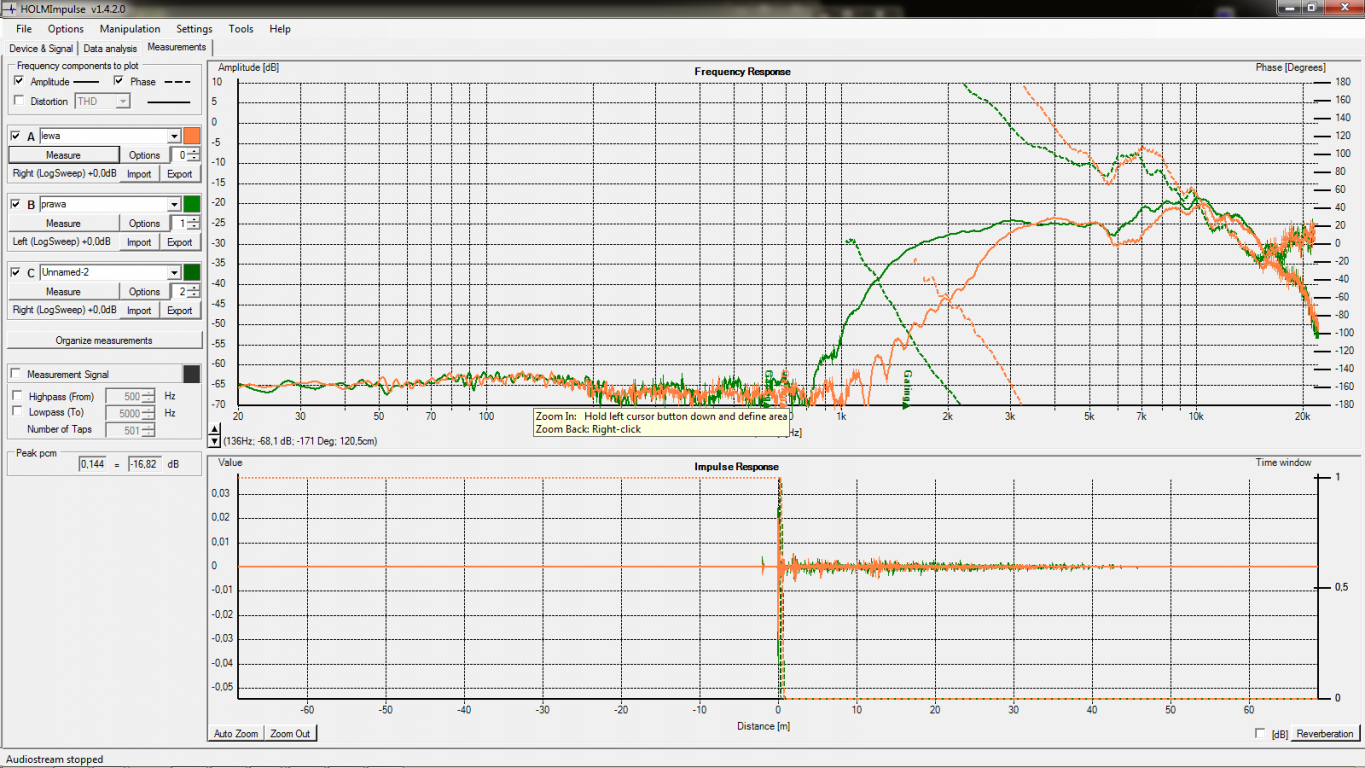

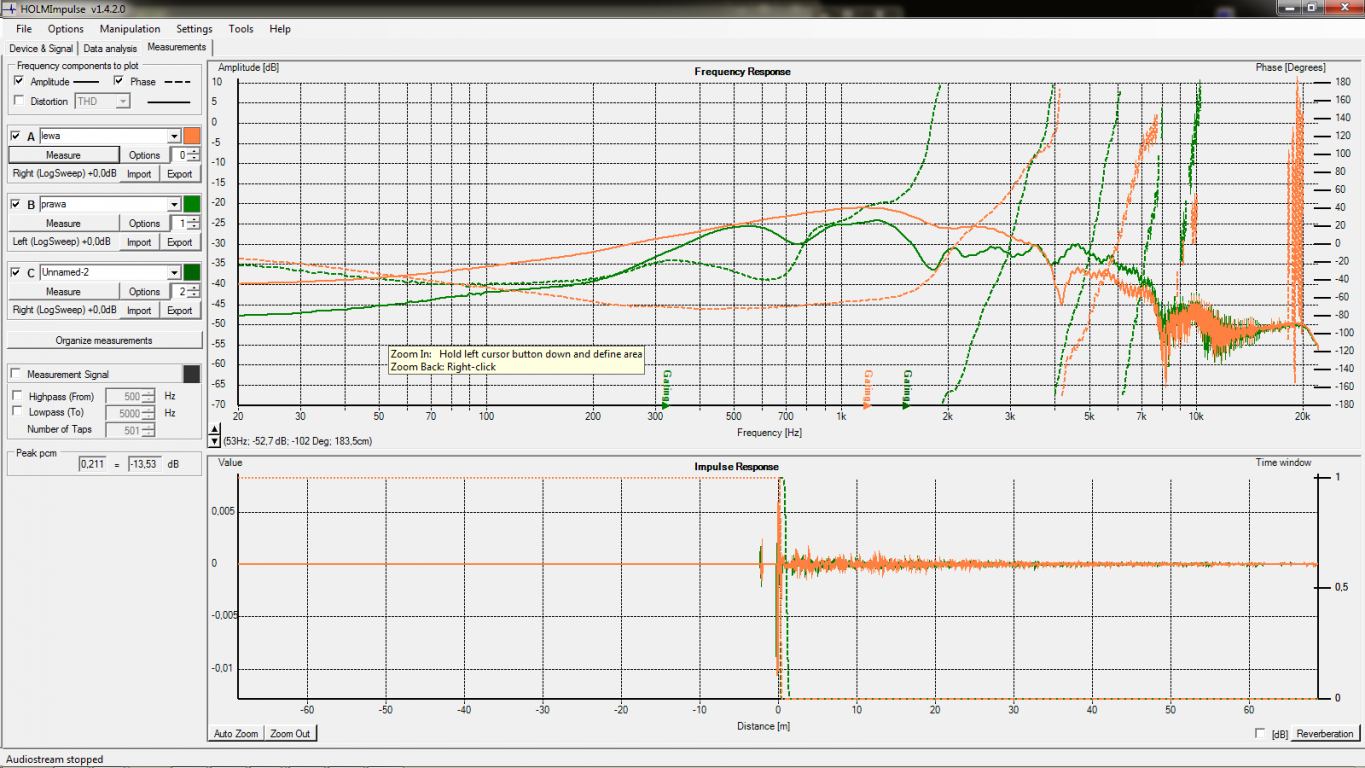

PS. Wykresy HF i LF robilem na nierozgrzanym wzmacniaczu

[malikali]

Wygląda jakby w lewej kolumnie głośniki były w przeciwfazie, pierwsze co trzeba zrobić to rozebrać i porównać podłączenia głośników z prawą kolumną.

[popej]

Faza idzie dość podobnie w obu kolumnach ale wygłada to jakby prawa miała podział na 2.5kHz a lewa na 3.5kHz. Z pewnością warto obejrzeć zwrotnice.

[Piotr Zalewa]

Zmierzyłem też kolumny w tych samych warunkach - podpięte do tego samego kanału we wzmacniaczu i ustawione w tym samym miejscu - bardzo podobne rezultaty.

Dzięki - będę oglądał elektronikę. Może jeszcze w tym tygodniu.

[micwoj]

Zacząłbym od obejrzenia obu zwrotnic i podłączenia głośników. Szczególnie w "pomarańczowej" kolumnie, może coś zwyczajnie odpadło. Albo jeśli w zwrotnicy są elektrolity, to może któryś umarł i trzeba wymienić na nowy. Tak jak patrzę na wykresy, to nawet dość prawdopodobne (jeśli kondensator w szeregu z wysokotonówką zmniejszył pojemność).



Jeśli nie pomoże, przemierz poszczególne głośniki bez zwrotnic.Jeśli dostaniesz porównywalne wyniki to wracamy do szukania uwalonych elementów w zwrotnicy. Jeśli wyjdzie że głośnik jest uwalony, to krótko mówiąc, przykro mi.

[Piotr Zalewa]

Jakoś nie mam serca do rozbierania tych kolumn. Zna ktoś pasjonata, lub firmę z okolic Torunia, Bydgoszczy, która mogłaby się tym zająć? Przy okazji zmieniłbym kable, jak już grzebać to na całego...

[AL]

A co one są :-) ? Kompania honorowa, żeby chodziły równo ?: -)))))

[Piotr Zalewa]

A co one są :-) ? Kompania honorowa, żeby chodziły równo ?: -)))))

Hmm jakby to - jeśli coś zostało nagrane tak, by grało ze środka, to chcialbym, zeby gralo ze srodka, a nie z prawej

[peritus]

Ewidentnie w jednej kolumnie jest pomylony + z - przy głośniku. 5 minut roboty.

[parantulla]

Najczęstszą przyczyną nierównego grania kolumn jest podmianka bądź niefachowa naprawa któregoś z głośników.

W zwrotnicach nikt nie grzebie, bo co tam się może zepsuć, a jak już grzebie, to zazwyczaj w obu jednocześnie

i nawet jak nie gra tak jak powinno, to gra przynajmniej równo. Dlatego ja szukałbym śladów grzebania na przetwornikach.

Nawet jak po wymontowaniu z kolumn para głośników wygląda identycznie, to wcale nie musi oznaczać, że są identyczne.
