tuning CD Jolida

nygus · October 21, 2004

Powoli przymierzam sie do przerobki mojej Jolidy 100...

I bardzo prosilbym o opinie ekspertow, czy takie zmiany mają sens:

C12, C19 -> WIMA 4u7/50V, bo jest mala, ale chyba zawsze lepiej niz elektrolit (jest zwykly Rubycon 10uF/50V)...

C4, C5 -> Sanyo OsCon o tej samej wartosci

C28, C30 -> wyrzucic? mozna tak DAC-a obciazac pojemnoscia?

C14, C17 -> 2uF/400V ruskie olejowe (4uF moga sie okazac za duze)

C25, C26 -> na silver-mica o ts. wartosci?

Nie wiem czy wyrzucic C34, C35... po co one wlasciwie sa? Narazie sa az trzy kondesatory w sciezce sygnalu...

Mute i ceramiki na wyjsciu tez wyrzucic?

Moze jakies inne zmiany beda istotniejsze?

W zasilaniu sa zwykle 780x, ale wolabym te zmiany zostawic na pozniej... zebym mial co robic np. za kilka miesiecy

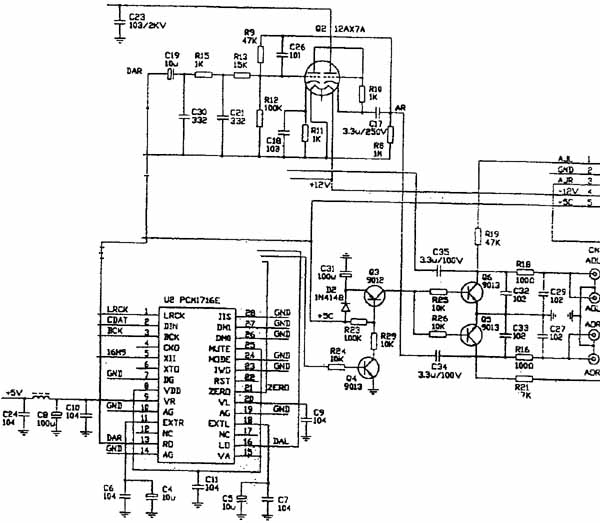

schemat niestety jest malo czytelny, tu jest troche wieksza wersja:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Moge ewentualnie wrzucic zdjecia plytek

z góry dziękuje,

[obrazekLUKASZ-192523_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pba · October 21, 2004

dużo da..a do tego...zamiast q5 i q6 po 100k do masy, c34 c35 zostaw bo jak by coś sie miało stać z lampą to moze dziwne napiecie poza lampe polecieć myślę ze dużo już ten kondesator nie popsuje, jak dasz coś dobrego na c4 i c5 to wywal te obok jeśli sąceramiczne czy innej marnej jakosci,

Pamiętaj wszytsko sie wygrzewa i musi troche pochodzić.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzysztof_M · October 22, 2004

C19 - zdecydowanie zmien na Wima lub cokolwiek innego byle nie elektrolit (C12 nie znalazlem na schemacie);

C30 - nic nie wyrzucaj, to jest filtr, i tam powinien zostać. Jesli chciałbys go wywalic to musialbys wymyslec uklad zastepczy, ktory by realizowal taka samam funkcje ( generalnie sam uklad lampowy jest moim zdaniem, jako lampowca, mocno nieelegancki i odwalony na kolanie);

Co do reszty to strasznie slaba jakosc skanu jest (wiem, ograniczenie forum) i niestety trudno cos powiedziec wiecej w tym temacie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nygus · October 22, 2004

dzieki za podpowiedzi,

pba> wydaje mi sie jakby cos sie stalo z lampa, to niewiele ten kondensator pomoze, jest na 100V... anodowe jest +220V, a mialbym miejsce na wiekszego olejaka.

C4, C5, C32 itp. to wszytko sa ceramiki (lizaczki) i wygladaja na badziewia...

krzysztof_m> C12 to samo co C19 ale w drugim kanale, patrz link.

Ale w teorii za 3u3/250V, a przed 3u3/100V nie powinno sie pojawic napiecie stale, prawda?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nygus · November 30, 2004

W koncu chcialbym sie podzielic wynikami tuningu (pierwsza faza)...

Po pierwsze tuningowanie drogich CD jest duzo bardziej stersujace niz CD z allegro za 400zl...

1. Kondesatory elektrolityczne (zwykly rubycon) za dac-em, wymiana na wime MKT przyniosla wyrazna poprawe w precyzji dzwieku. Co mnie najbardziej wczesniej denerwowalo, czyli za bardzo zaokraglony wokal Tom Waits-a juz jest ok. Ale kiedys trzeba bedzie wymienic na MKP, bo MKT wg. mnie troche powoduja delikatne zapiaszczenie gory i muzykalne tez za bardzo nie sa...

2. Wymiana 2x10u przy dac-u na OS-cony: dzwiek nieco spojniejszy.

3. Usuniecie 4x1n zwierajacych wyjscie do masy - tu mam najwieksze watpliwosci, drastycznie poprawila sie przestrzen, ale w wysokich mialem jakies delikatne podbarwienia, cos jakby szum, ciche syki przy niektorych dzwiekach, cos bylo nie tak....

Rozwiazaniem bylo zaaplikowanie 2x68p silver-mica (takiem mialem) i 2x47p silver mica zamiast C26 przy lampie (na schemacie jest 100p, a wlutowane byly cermiczne 33p). Z taka poprawka przestrzen sie poprawila (w stosunku do 1n), dzwiek stal sie bardziej otwarty, ale i bardziej suchy... w kazdym razie podbarwienie zniknelo.

Moze kompromisem beda wieksze kondensatory np. 220p? Albo wymiana lamp z chinskich na...?

4. Tranzystory mute wylecialy, bo musialy, przez przypadek jeden spalilem (trzesace sie rece + wolno spadajace napiecie anodowe na lampie), ale pukow zadnych nie mam w trakcie pracy, jest tylko przy wl/wylaczani CD, ale naprawde bardzo cichy. Zamiastch nich dalem oporniki 1M.

5. W koncu wymienilem jeszcze diody w zasilaczu. Diody w zasilaczu anodowego lamp z 1n4007 na BYV26E - rewelacja, wczesniej probowalem IXYS10-12, ale zupelnie nie pasowaly - dzwiek robic sie za bardzo "tranzystorowy" i meczacy, a diody glownego zasilacza z 1n5401 na BYW96.

Po zmianie diod dzwiek jest czystszy. Na plus we wszystkich aspektach.

W kazdym razie tuning sie oplacal... choc byl stresujacy.

Wreszcie wyraznie slychac linie gitary basowej w nagraniach heavy metalowych, przy ktorej dzwiekowcy niewiadomodlaczego jada tak suwakami w dol, a przy stopie perkusji suwakami w gore?! Przede wszystkim dzwiek jest bardziej otwarty i swobodny, lepsza jest separacja instrumentow.

Pozostaje jeszcze wymiana elektrolitow w zasilaczu i tych nieszczesnych TRZECH kondensatorow MKT w sciezce sygnalu....

Wciaz mam watpliwosci czy ten na koncu 3u3/100V jest potrzebny i C30 3n3 przy dac-u - obciazenie bezposrednio np. wzm. operacyjnego taka pojemnoscia moze powodowac oscylacje... ale nie wiem co siedzi w srodku dac-a. W PDF-ie do PCM1716 nie ma opisanego przykladowego filtru.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzysztof_M · November 30, 2004

nygus: No to gratuluje uruchomionego ukladu. Co do wyjsciowego kondensatorka 3,3uF to sadze, ze mozesz spokojnie zaaplikowac tam mniejsza wartosc, ale lepszej jakosci. Lampa napewno odwdzieczy sie szybszym ladowaniem i rozladowywaniem takiej pojemnosci - a to nie pozostanie bez wplywu na dzwiek. Ja sprobowalbym na poczatek 1uF i odsluchal jakie beda zmiany.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nygus · January 2, 2005

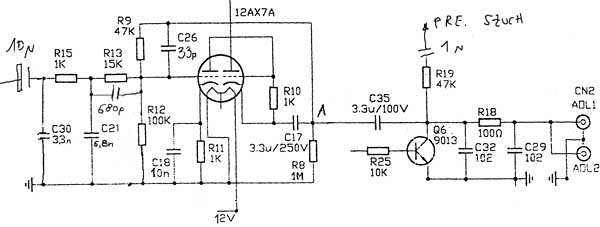

Okazalo sie ze ten schemat nie do konca zgadza sie z tym co jest na PCB...

Mam trzy pytania, mam nadzieje ze ktos znajdzie chwile, zeby rzucic na nie okiem:

1:

DAC - PCM1716 - (

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

kondesator na wyjsciu (10uF - Vout), czy jak zmienilem go na 4.7uF MKT, to powinienem tez zmienic kondensatory na pin-ch EXT na takie same (common pin of analog output amp)?

2:

PCM1716 - napisali w PDF-ie Load Impedance min. 5k, a w schemacie projektant Jolidy obciaza wyjscia DAC-a bezposrednio kondensatorem i drugim przez 1k, czy nie bedzie to powodowalo znieksztalcen?

3:

Po co jest kondesator 680pF? To jakis filtr gornoprzepustowy?

W zamian moge oddac kilka rosyjskich kondesatorow papierowo-olejowych.

btw. Trzeci kondesator w sciezce mozna pominac (3u3/100V), jak sie lampa nagrzeje to DC spada do 0V (z ok. 300mV).
