Zamiana lamp 6550 na KT120 Tung Sol

[krzem3]

Witam.

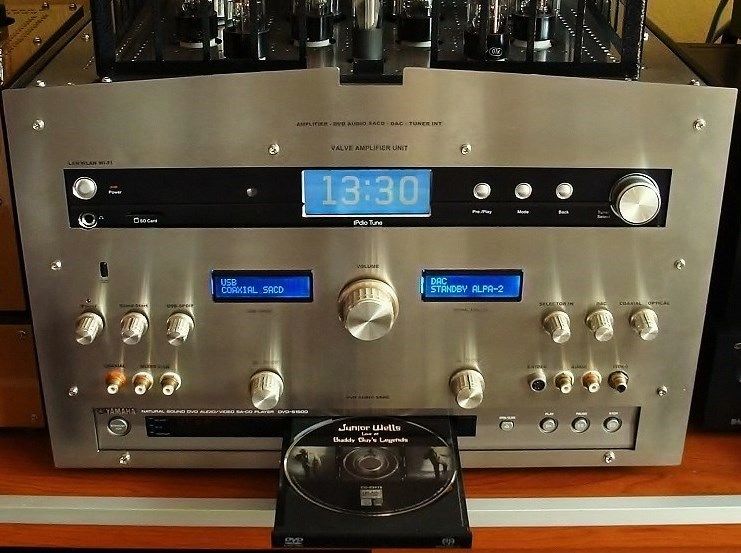

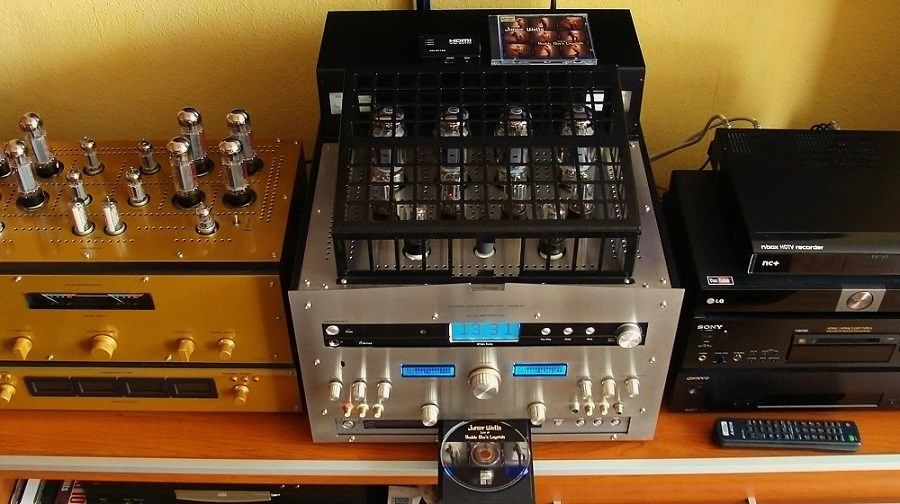

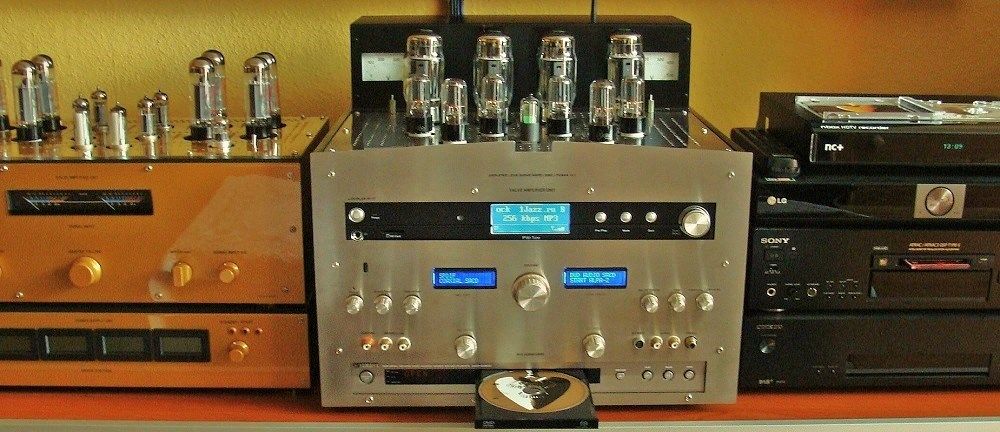

Konstrukcja audiowizualna DIY. Wzmacniacz Push Pull UL / Trioda.

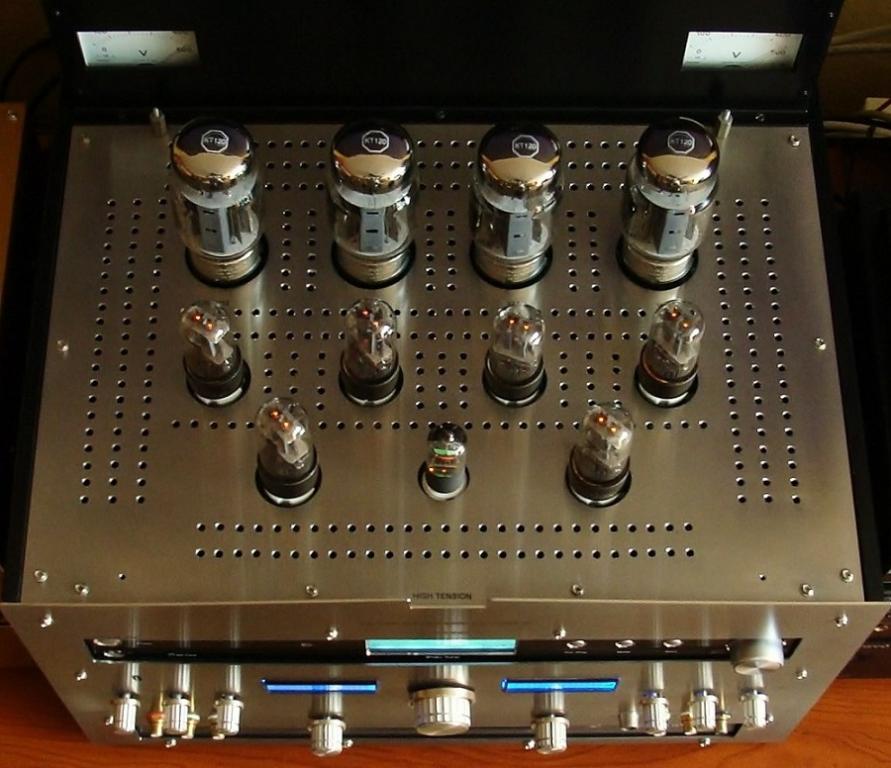

W moim przypadku, zamiana lamp 6550 na KT120 Tung Sol ograniczyła się właściwie do włożenia lamp w podstawki. Przy projektowaniu konstrukcji uwzględniłem w przyszłości zamianę lamp. Założyłem ponad wymiarowy TS wykonany na zamówienie, większe wymagania dla prądu żarzenia oraz prądu anodowego. Wzmacniacz posiada 4 osobne zasilacze dla stopni wejściowych oraz sterowania i stopni mocy. Duże pojemności elektrolitów zapewniają zgromadzenie dużej energii, dla zapewnienia mocnego basu przy małym wysterowaniu wzmacniacza. Zastosowałem polaryzację automatyczną z możliwością precyzyjnego doregulowania prądu w katodach (potencjometry drutowe 50 omów, przeznaczenie militarne.) Dla zapewnienia dobrego wysterowania, na każdy kanał stopnia mocy przypada po dwie lampy sterujące 6N8S, stopień wejściowy, odwracacz fazy po jednej 6N8S. Lampy KT120 dopiero się wygrzewają w sumie 10 godz, wysokie temperatury ograniczyły odsłuchy. Potwierdzają się wcześniejsze opinie, że po wymianie lamp na KT120 poprawiła się dynamika, rozdzielczość, szybszy bas w stosunku do lamp 6550, które grają bardzo leniwie z pogrubieniem basu. Stosowane są raczej według opinni do wzmacniaczy gitarowych, w moim przypadku 6550 WE Sovtek. Nie wykluczam ich stosowania we wzmacniaczach lampowych, jeżeli ktoś lubi aksamitny dźwięk, bardzo miękki pogrubiony bas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darulok]

A ja właśnie czekam na dostawę tung-soli6550 u mnie kt120 znacznie poprawiły dźwięk w stosunku do kt88 poza basem..jest za mało kontrolowany poza tym wszystko ok..wzmacniacz to yaqin 100b niegrzebany i może kt120 mu nie leżą..nie chce podjechać biasem wyżej bo boję się że coś uwale na dłuższą metę i tu może być pies pogrzebany..

[krzem3]

A ja właśnie czekam na dostawę tung-soli6550 u mnie kt120 znacznie poprawiły dźwięk w stosunku do kt88 poza basem..jest za mało kontrolowany poza tym wszystko ok..wzmacniacz to yaqin 100b niegrzebany i może kt120 mu nie leżą..nie chce podjechać biasem wyżej bo boję się że coś uwale na dłuższą metę i tu może być pies pogrzebany..



Tung Sol 6550 mogą być lepsze od 6550 WE Sovtek.

[ps39]

Póki co Sovtek 6550 wygrzane 250 godzin, czy warto zmienić na inne ? Grają dużo lepiej niż na początku. Grają tym lepiej im lepszy materiał źródłowy, ale słaby materiał dopieszczają a nie olewają :)

[krzem3]

Kolega sam sobie odpowiedział, że nie warto zmieniać.

[Gość NEWNEW]

W mojej ocenie Tungsol 6550 jest istotnie lepszy zarówno od EH jak i Svetlan 6550. EH dość krzykliwe i ostre, Svetlany łagodne, bardziej eteryczne ale z lżejszym i gorzej zdefiniowanym basem, podczas gdy Tungsol najbardziej zrównoważony w całym paśmie oraz najdynamiczniejszy. Odsłuchy na końcówce mocy ARC Ref. 110, może w sprzęcie o innej charakterystyce będzie inaczej. Docelowo zmiana na KT120 dała dalszy przyrost dynamiki, poprawę wypełnienia, artykulacji i kontroli dołu pasma a także ogólnie większe nasycenie dźwięku. Przy czym przyrost jakości po założeniu zamianie 6550 na KT120 Tungsola nie był jakiś dramatycznie wielki, wydaje mi się, że na poziomie różnic pomiędzy Tungsolem 6550 a wcześniej wymienionymi konkurentami.

[krzem3]

Lampy Tung Sol KT120 demaskują kiepskiej jakości płyty CD, nagrywane CDR, nagrania mp3. Przyznaję rację koledze ps39, że lampy 6550 Sovtek w jakimś sensie dopieszczają, leniwym basem i aksamitnym brzmieniem słaby materiał dźwiękowy.

[Amores999]

Zadałem dilerowi ARC pytanie czy w ARC VSi75 jest możliwość przejścia z KT120 na KT150 i czy wartość biasu jest taka sama ,oczywiście wcześniej wygooglowałem sobie to info i wiem że można ale wolałem sie upewnić



dostałem taką odpowiedz



"Tak, wartość biasu jest dokładni taka sama, czyli 65 mV. Jedynie co, to w ARC powinny być uzywane lampy parowane i dobierane przez ARC, maja one dobrane charakterystyki i punkty pracy pod katem ich urzadzen. Lampy kupione na rynku samodzielnie nie będą dobrane w sposób właściwy i nie będą poprawnie sparowane!!!"



co myślicie o tej odpowiedzi ?, KT150 u dilera to 3 razy wiekszy koszt niż np w lampyelektronowe

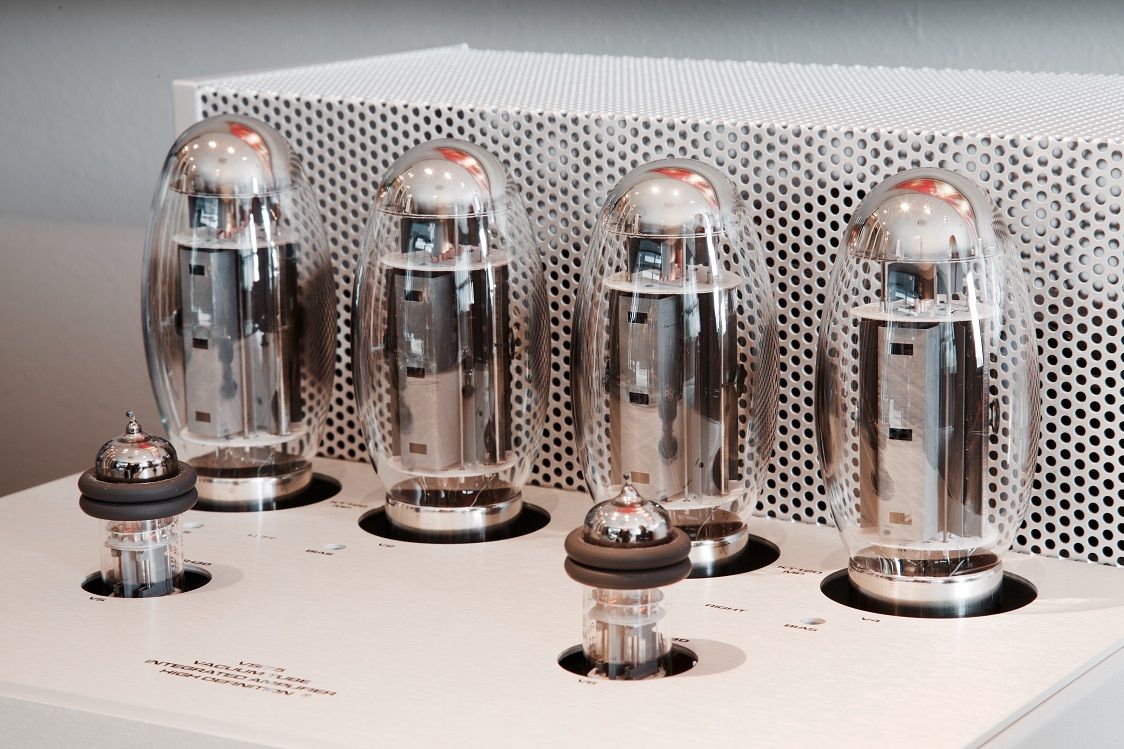

poniżej VSi75 na KT150



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Zadałem dilerowi ARC pytanie czy w ARC VSi75 jest możliwość przejścia z KT120 na KT150 i czy wartość biasu jest taka sama ,oczywiście wcześniej wygooglowałem sobie to info i wiem że można ale wolałem sie upewnić



dostałem taką odpowiedz



"Tak, wartość biasu jest dokładni taka sama, czyli 65 mV. Jedynie co, to w ARC powinny być uzywane lampy parowane i dobierane przez ARC, maja one dobrane charakterystyki i punkty pracy pod katem ich urzadzen. Lampy kupione na rynku samodzielnie nie będą dobrane w sposób właściwy i nie będą poprawnie sparowane!!!"



co myślicie o tej odpowiedzi ?, KT150 u dilera to 3 razy wiekszy koszt niż np w lampyelektronowe



poniżej VSi75 na KT150



pozdrawiam



Jak napisałeś chcą zarobić. Sklep Lampy Elektronowe dobrze parują, tylko czy maja KT150 w sprzedaży.

[Amores999]

Jak napisałeś chcą zarobić. Sklep Lampy Elektronowe dobrze parują, tylko czy maja KT150 w sprzedaży.



mają



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzem3]

Przed zakupem porozmawiaj telefonicznie, więcej na PW..

[Miroslav1]

...myślę że spokojnie można od nich (Lampy Elektronowe ) kupić KT-150....

[ps39]

Trochę w inną stronę, ale powiedzcie jak wychodzi zmiana na EL34 w wersji Tungsol. Z recenzji zamieszczonej jakiś czas temu na tym forum wynika że warto posłuchać. Trochę mnie kusi aby sprawdzić.

[krzem3]

Witam.

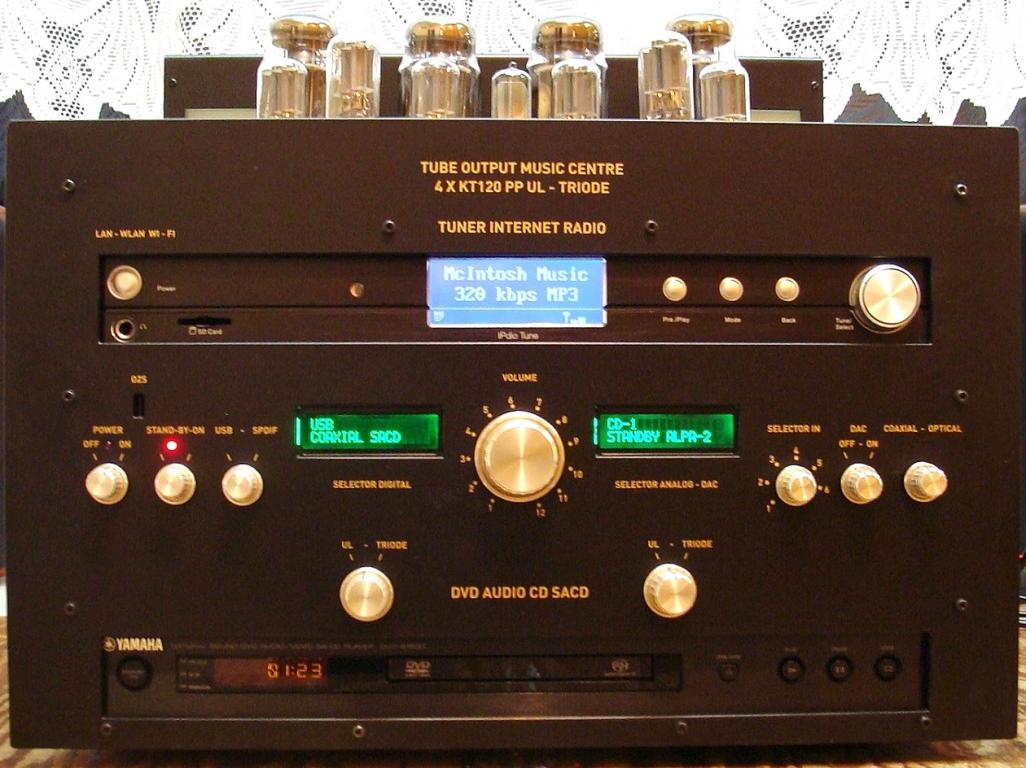

Postanowiłem odświeżyć wygląd własnej konstrukcji audiowizualnej DIY, zmiana dotyczy panela "Front" wykonanego z aluminium o grubości 6 mm, natrysk proszkowy, napisy wykonane metodą sitodruku. Zastosowałem dwie diody dla funkcji "Power" oraz "Stand-by" - diody zostają wyłączone po uruchomieniu wymienionych funkcji, obrazują to zdjęcia. Wymienione zostały dwa wyświetlacze w kolorze błękitnym na w kolor zielony. Przy okazji wykonałem regulację prądu w katodach lamp mocy. Polaryzacja automatyczna, rezystory w katodach połączone są w szeregu z potencjometrami - wykonanie militarne. Jak dotychczas lampy mocy przepracowały według zapisu około 100 godz, pod ręką mam kilka wzmacniaczy, ostatnio w SE KL.A. 1 X 6550 w kanale, do wyboru trzy tryby pracy.



krzem3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

zmiana dotyczy panela "Front" wykonanego z aluminium o grubości 6 mm, natrysk proszkowy, napisy wykonane metodą sitodruku

Wygląda ładnie. Jak estetykę porównujesz do anodowania na czarno? Gdzie wykonywałeś?

[krzem3]

Wygląda ładnie. Jak estetykę porównujesz do anodowania na czarno? Gdzie wykonywałeś?



Z anodowaniem aluminium mogą być kłopoty, należy zastosować bardzo dobrej jakości blachę. Natrysk proszkowy wygląda okey, napisz na PW podam adres.

[Seyv]

Też tak słyszałem i w jednym punkcie zaproponowali mi malowanie proszkowe. PW poszło.

[krzem3]

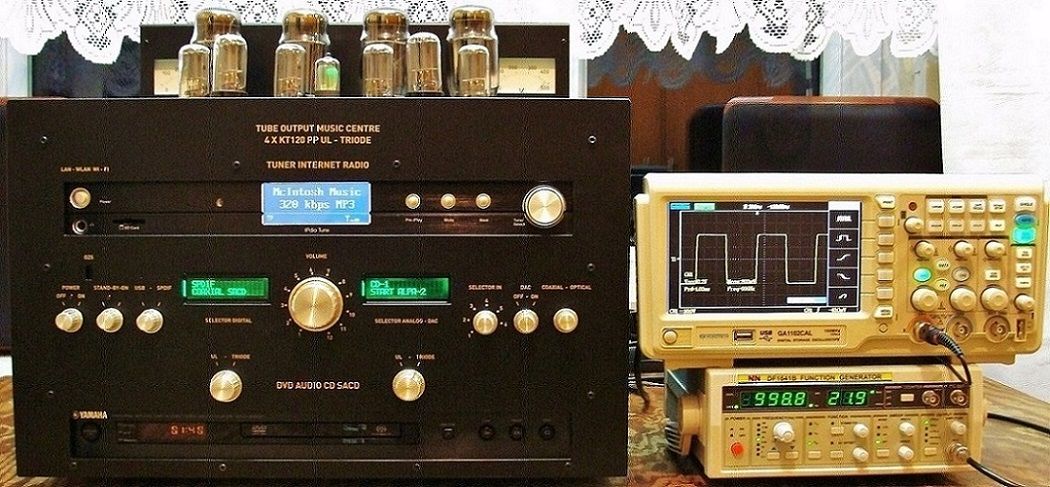

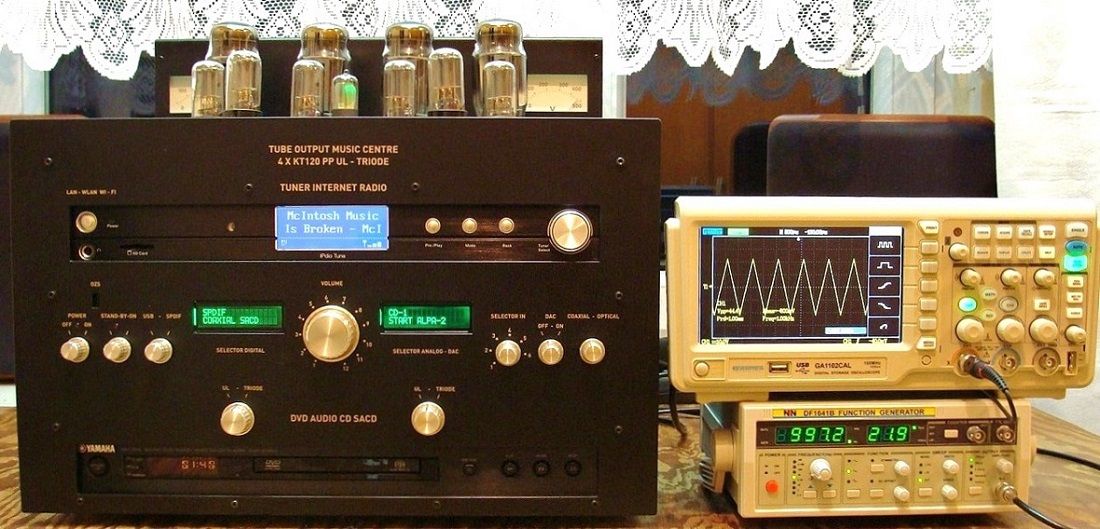

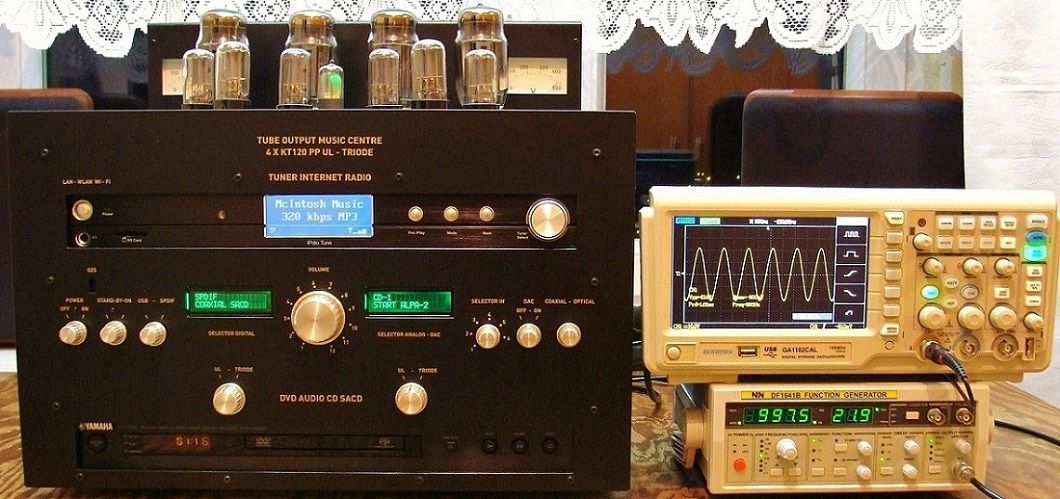

Przy okazji wymiany panela popuściłem USZ, wygląd figur geometrycznych nie zmienił się, jednak dźwięk otrzymał trochę świeżego oddechu. Zamieszczam kilka pomiarów na wyjściu moc wyjściowa Vpp, nie zbliżając się nawet do maksymalnego wysterowania. Na obciążeniu rezystory 8 ohm/100W jednaj za mała jest powierzchnia radiatorów.



krzem3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

krzem3,

1. jaką masz wartość rezystorów katodowych dla kt120 u UL?

2. Masz dwa niezależne rezystory, czy jeden wspólny?

3. Jaką masz wartość kondensatorów bocznikujacych rezystory katodowe?

4. Jakie masz napięcie anodowe dla kt120?



Poszło z Commodore 64





[Aleko]

Hmm.. Chciałem otworzyć nowy temat o odwrotnym tytule kuriozum "zamiana KT120 na 6550" ale może tu się czegoś dowiem?..

Otóż szukam cały czas w brzmieniu solidnej niskiej budowy- zejścia dźwięku bo tego mi brakuje u mnie na KT120. Zacząłeem drążyć temat KT 150 i trafa zasilające dały by radę ale też wyczytałem tu i ówdzie że w KT 150 nie znajdę więcej basu niż w 120. Mocy w 20mkw. mi nie brakuje tylko właśnie mięcha trochę potrzeba. Przy okazji wizyty u kolegi natknąłem się na 6550 i spodobało mi się to granie, było dociążene i z głębia. Mam wielką ochotę spróbować TungSola 6550 u siebie tym bardziej że 120-ki się kończą...tyle że u mnie jest 600-650V na anodzie i się boję czy wytrzymają taki prąd?..

[mirfak]

Hmm.. Chciałem otworzyć nowy temat o odwrotnym tytule kuriozum "zamiana KT120 na 6550" ale może tu się czegoś dowiem?..

Otóż szukam cały czas w brzmieniu solidnej niskiej budowy- zejścia dźwięku bo tego mi brakuje u mnie na KT120. Zacząłeem drążyć temat KT 150 i trafa zasilające dały by radę ale też wyczytałem tu i ówdzie że w KT 150 nie znajdę więcej basu niż w 120. Mocy w 20mkw. mi nie brakuje tylko właśnie mięcha trochę potrzeba. Przy okazji wizyty u kolegi natknąłem się na 6550 i spodobało mi się to granie, było dociążene i z głębia. Mam wielką ochotę spróbować TungSola 6550 u siebie tym bardziej że 120-ki się kończą...tyle że u mnie jest 600-650V na anodzie i się boję czy wytrzymają taki prąd?..

Musisz sprawdzić jaki masz prąd katodowy. Wg pdf na anodę możesz podać 660V. Jeśli nie przekroczysz dopuszczalnej mocy, to taki downgrade jest możliwy. Ja przeszedłem z kt88 na kt120 i wg mnie jest trochę lepiej (nie jest to jakaś przepaść). Pożycz od kolegi te 6650 i posłuchaj u siebie. Może nie będzie takiego grania jak u kolegi, bo to układ gra A nie lampa wyjściowa.



Poszło z Commodore 64





[crategus]

Jeszcze pytanie jaki masz bias ustawiony na tych kt120? Spotkałem się z opiniami, że dopiero przy min. 95-105mV (dopiero wtedy grają wtedy w klasie A?) zaczynają grać właściwym dołem... ja już nie pamiętam jak było przed, u mnie dół jest idealnie dociążony.

[Aleko]

Musisz sprawdzić jaki masz prąd katodowy. Wg pdf na anodę możesz podać 660V. Jeśli nie przekroczysz dopuszczalnej mocy, to taki downgrade jest możliwy. Ja przeszedłem z kt88 na kt120 i wg mnie jest trochę lepiej (nie jest to jakaś przepaść). Pożycz od kolegi te 6650 i posłuchaj u siebie. Może nie będzie takiego grania jak u kolegi, bo to układ gra A nie lampa wyjściowa.



Nie jestem aż taki biegły ale między masą a opornikiem 10ohm ustawiam 450-480mV tak jest uważam optymalnie i bezpiecznie.To jest ten prąd katodowy?

Ktoś mi kiedyś wyjaśnił że jak przemnożę napięcie anodowe razy wartość prądu katodowego czyli 0,048 to wynik nie może przekroczyć mocy admisyjnej danej lampy. Czyli u mnie 650x0,048=31.2

Ale to 650V to granica 6550 nic się nie stanie jak obniżę nap.katodowe i wepnę kolegi 6550 by wypróbować?...

Jęśli nic to jaki katodowy mam ustawić do 6550 przy napięciu anodowym 650V by czego nie sfajczyć?.. 480mV będzie chyba też bezpieczny bo wedle tego wzoru będzie też 31,2 a 6550 ma graniczną 42W dobrze kombinuję?..

[krzem3]

krzem3,

1. jaką masz wartość rezystorów katodowych dla kt120 u UL?

2. Masz dwa niezależne rezystory, czy jeden wspólny?

3. Jaką masz wartość kondensatorów bocznikujacych rezystory katodowe?

4. Jakie masz napięcie anodowe dla kt120?



Poszło z Commodore 64



Witam.



Przepraszam dopiero teraz zauważyłem.



1) 560 R / 10W w polaryzacji automatycznej.

2) Na każdą lampę KT120 osobny.

3) Można zastosować 100 - 220 uF/ 100V

4) Na obciążeniu 460V, widać na wskaźnikach.



Może ja się dowiem coś więcej.



krzem3

[mirfak]

Dziękuję. Podobne parametry mam dla KT88. Jedynie rezystory katodowe teraz 500 ohm aby utrzymać prąd anodowy około 90 mA.
