Wybitne pre gramofonowe Paravicini EAR 834P de luxe.

[Martinez3]

Tak jak w temacie, dźwięk bajka, na wkładce Benz Ace, niesamowita rozdzielczość, naturalność i czystość, nie słyszałem, aby wkładka MC tak znakomicie współpracowała z lampą, jest wykonywany w Polsce klon pod inną nazwą, za setki tysięcy, analog jest niesamowicie przejrzysty, z czystą blachą, stopą i głębią basu, z trójwymiarową przestrzenią, gorąco polecam.

Bardzo prosty.

Czy będzie dobrze współpracował z dynavektorem 20x high output, oraz gdzie można posłuchać/kupić?

Dziękuję za odpowidż



Szkoda że nie ma zainteresowania,..Jacek już się cieszy.



i certyfikat



Na sprzedaż?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Może...chcesz oryginał? Mogę przywieść.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Martinez3]

Może...chcesz oryginał? Mogę przywieść.

Z chęcią pisz na [email protected]



Może...chcesz oryginał? Mogę przywieść.

Tak jestem zainteresowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

Witam. Kupilem poskladany kit u skosnego i po podlaczeniu slychac tylko takie dziwne (ti ti ti) czy moze byc powodem to ze poflaczylem trafo z zaniskim napieciem anodowym 168v ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

A jak połączyłes masy? Jaki zasilacz? Od tego trzeba zacząć.

Kit to dopiero połowa sukcesu. Preampy gramofonowe nie sa łatwa materią w uruchomieniu, szczególnie na lampie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wszystko jest na jednej plytce. Podlaczylem tylko trafo i gniazda rca

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Teraz pytanie jakie masz napięcie z trafa, jakie na zasilaczu, i jakie powinno byc na lampach (punkty pracy)- a to juz zależy wg jakiego schematu jest zrobiony preamp - ale to pewnie dostałeś do PCB.

I przede wszystkim jakie są objawy? Musisz to sprecyzować w czym problem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

Jutro sprawdze dokladnie ale z tego co pamietam to 6.3v i 168v na anode a powinno byc ok 280v . Nie slychac muzyki tylko takie tykanie raz szybciej a za chwile wolniej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Jutro sprawdze dokladnie ale z tego co pamietam to 6.3v i 168v na anode a powinno byc ok 280v . Nie slychac muzyki tylko takie tykanie raz szybciej a za chwile wolniej

Patrząc na widok płytki zastanawia mnie po co tam tyle diod (8sztuk) w zasilaczu. Na żarzenie jest mostek a do anodowego wystarczy 4 diody. Oryginalny EAR 834P miał tylko dwie diody w zasilaczu anodowym bo pracowały jako podwajacz napięcia. Żeby nie było nieporozumień to zrobiłem w pająku dwa egzemplarze wzorowane na schemacie EAR 834P i to z różnymi zasilaczami i na różne napięcia. Oba grają wyśmienicie od pierwszego włączenia. W załączeniu zdjęcie ostatniego zasilanego z Salasa HV ver.2 na dowód, że mam w tej materii coś do powiedzenia.

Jeśli działa żarzenie to prawie pewne, że napięcie na anodzie pierwszej triody jest za małe. Ja zrobiłem oba pre na 6N2P-EW ale od ECC83 aż tak diametralnie się nie różni. Rezystor anodowy I triody ma pewnie 330kohm (tak jest w oryginale). Ale w szeregu zasilania tej lampy jest jeszcze trzy rezystory i razem pewnie sporej wartości. Prąd anodowy pierwszej lampy powinien być ok. 0,3-0,4 mA więc na anodzie powinno być przynajmniej 50-60 volt. Aby to spełnić zasilacz anodowy powinien być na napięcie nie mniejsze niż 250V. Dobrze jak byś załączył schemat ale pewnie nie dostałeś z kitem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

Schematu nie dostalem. Zamowilem odpowiednie trafo wiec za kilka dni sprawdze czy to wina zaniskiego napiecia anodowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

moltos, ta zaekranowana lampa to która?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

moltos, ta zaekranowana lampa to która?

Pierwsza. Jedna trioda kanał prawy druga trioda kanał lewy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Jest jakiś schemat?

Bo na razie - biorąc pod uwagę, że to wątek DIY - dyskusja o nie wiadomo czym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Jest jakiś schemat?

Bo na razie - biorąc pod uwagę, że to wątek DIY - dyskusja o nie wiadomo czym.

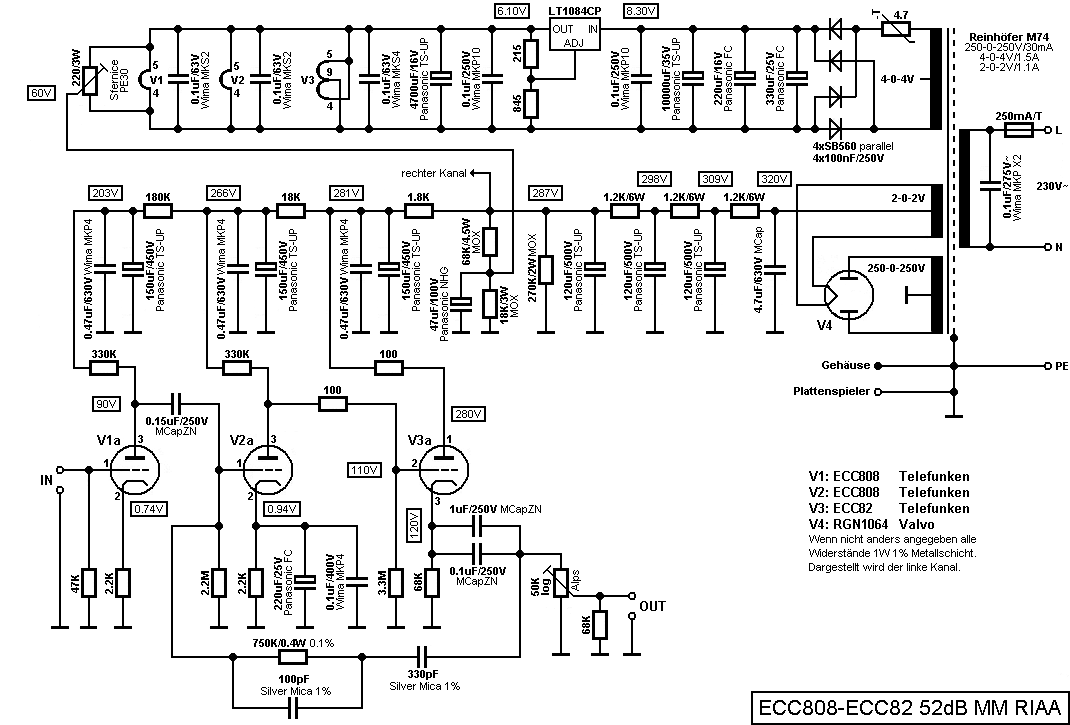

Pierwszy to oryginał, reszta to wariacje nt.



Pierwszy to oryginał, reszta to wariacje nt.

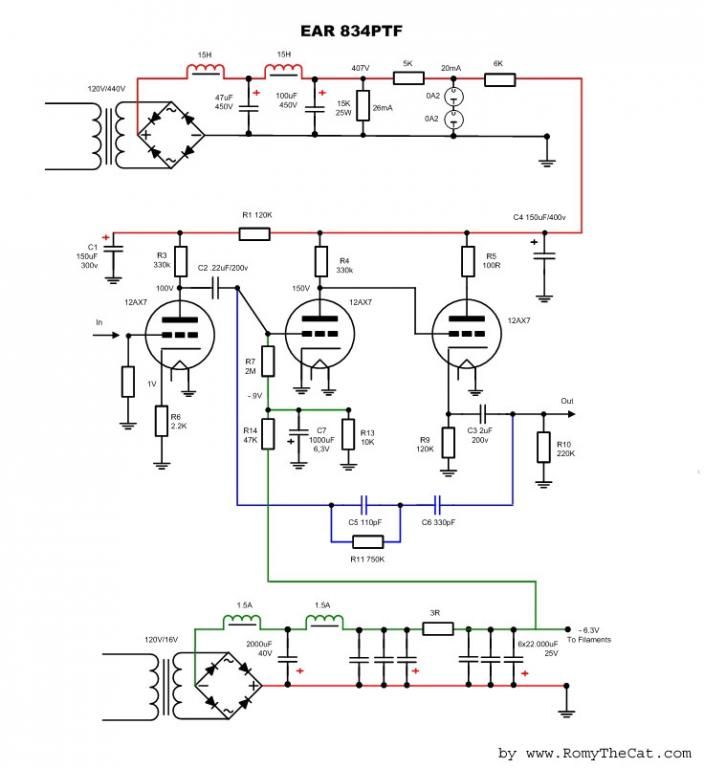

Sorry, drugi to oryginał. Pozmieniała się kolejność przy załączaniu schematów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Super!



Zawsze to lepiej wiedzieć, o czym się rozmawia.

Cudów żadnych tu nie widać, może poza starannym filtrowaniem napięcia zasilania i lokalnym ujemnym sprzężeniem w pierwszym stopniu.



W przypadku lampowych pre zawsze zastanawia mnie poziom szumów, z natury wyższy niż dla układów tranzystorowych. Czy jest to odczuwalne w praktyce (pytanie dla użytkowników)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

Podlaczylem dedykowane trafo i wszystko jest ok. Dodam ze dobrze wydalem kase
