Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

Recommended Posts

2 godziny temu, kwasior21 napisał:

Taka moja mala niejasnosc.

W niektorych wzmacniaczach mozna znalesc funkcje input gain dla danego wejscia.

Czy podbicie tej funkcji do wartosci maksymalnej u mnie np. +6db powoduje jakakolwiek degradacje/zmiany w dzwieku ?

sygnał ze żródła bądx przedwzmacniacza ma okreslona wartość jego poziom może być rózny najczęściej od 0,7VAC  do 2,5V AC

róznica jest czerokrotna czyli ok 6db

jesli sygnał który wysterowuje maksymalnie Twoja końcówkę mocy to ok 2,5VAC , to każdy mniejszy sygnał który wchodzi na końcówke możesz podbić np 0,7V o 6db do 2,8V

podanie sygnału wiekszego niż wartośc , która maksymalnie wysterowuje końcówke mocy objawia się zniekształceniami dźwieku i na ucho natychmiast wyłapiesz ,że dżwiek ze wzmacniacza jest przesterowany, jesli podbicie sygnału będzie zbyt duże

Share this post


Link to post
Share on other sites
2 godziny temu, slawek.xm napisał:

róznica jest czerokrotna czyli ok 6db

Czyli ok 12dB 😉


nagrywamy.com

Share this post


Link to post
Share on other sites
3 minuty temu, moltos napisał:

Napięciowo  +6dB to jest dwa razy więcej.

tak masz rację

to głosnośc wzrasta czterokrotnie

Share this post


Link to post
Share on other sites
4 godziny temu, slawek.xm napisał:

tak masz rację

to głosnośc wzrasta czterokrotnie

6dB to około czterokrotny wzrost mocy. Z tą głośnością to bym jednak uważał 😉


nagrywamy.com

Share this post


Link to post
Share on other sites
34 minuty temu, kwasior21 napisał:

Łopatologicznie podsumowujac.

Jesli nie slysze znieksztalcen przy +6 to jest ok, dobrze rozumiem?

tak

Share this post


Link to post
Share on other sites

Panowie, prosze o radę

chcę zasilać z baterii (2 x 9V) OP-Amp,

czy użyć kondensatorów pomiędzy Baterią a OP-Ampem? Jakiej wartości?


Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

skąd te wartości pojemności i napięcia kondensatorów ? z kosmosu?

  • Like 1

DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites
1 minutę temu, artw napisał:

skąd te wartości pojemności i napięcia kondensatorów ? z kosmosu?

Ładowanie 10000 mikro z bateryjki zdecydowanie wydłuża ich żywotność 😉


nagrywamy.com

Share this post


Link to post
Share on other sites

Kiedys zasilalem bateriami anologowke w CD i pamiętam że miałem w tym układzie chyba 10uF,

Teraz chce złożyć na szybko jakiś prosty pre gramofonowy i zastanawiam się nad zasilaniem z baterii, stąd pytanie, ale moje wybory to 1-10uF lub wcale.

10000uF to przy zasilaniu z trafia i stabilizacji dźwięk zmulony wyjdzie, co dopiero z baterii

kolega slawek.xm chyba ostro przesadził






















Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites
7 godzin temu, artw napisał:

skąd te wartości pojemności i napięcia kondensatorów ? z kosmosu?

Z głowy, czyli z niczego 😉. Kolega tradycyjnie nie doczytał o co chodzi.

10mikro można dać spokojnie, to sensowna wartość.


Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites

Witam.

Posiadam starsze monitory Sony SS- B2ED, na jakimś zachodnim forum znalazłem opis modyfikacji które to mają poprawić je dźwiękowo.

Jedna to wydłużenie tunelu br, a druga dodanie korektora impedancji zwanego Zobel.

I tu mam problem bo w sieci są dwa "schematy" tego korektora, a różnią się tylko tym, że na jednych mamy kondensator do plusa, rezystor do minusa, lub na odwrót, jak to powinno być prawidłowo, a może nie ma to znaczenia?



Wysłane z mojego HTC U11 przy użyciu Tapatalka









Share this post


Link to post
Share on other sites
On 10/16/2015 at 1:22 PM, audiokrator said:

To, że słyszymy opiera się ludzkim postrzeganiu. To też będziesz kwestinował?A jachtem pełnomorskim da się żeglować po Mazurach?

Da się.  Nie wszędzie, ale się da.

Poza tym co to za analogia? No chyba że masz na myśli to, że obecność kila w jachcie pełnomorskim odpowiada ograniczeniu “czyś ty zwariował? Pchać takie kolosy do małego pokoju?!” zwiazanego z WAF 🙂

Share this post


Link to post
Share on other sites
W dniu 5.06.2019 o 19:11, Ape napisał:

Kiedys zasilalem bateriami anologowke w CD i pamiętam że miałem w tym układzie chyba 10uF,

Teraz chce złożyć na szybko jakiś prosty pre gramofonowy i zastanawiam się nad zasilaniem z baterii, stąd pytanie, ale moje wybory to 1-10uF lub wcale.

10000uF to przy zasilaniu z trafia i stabilizacji dźwięk zmulony wyjdzie, co dopiero z baterii

kolega slawek.xm chyba ostro przesadził emoji3.png

jesli ktos ma watpliwości w tym wątku jest dyskusja na ten temat

choc i tak każdy ma swoje doświadczenia

układy zasilane bateriami z filtrem LC dla prądów od ok 16mA wzwyż

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Edited by slawek.xm

Share this post


Link to post
Share on other sites

Link nie dziala


Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

nie rozkimiałem do końca problemu impedancji zasilania bateryjnego i nie pamietam czy chodzi o impedancję wewnętrzną baterii czy o inna  ale duzy kond niweluje ten  wpływ

i tak próby odsłuchowe są tu jak najbardziej na miejscu

3 minuty temu, Ape napisał:

Link nie dziala

wpisz w wyszukiwarkę

 diyaudio

tytuł wątka

Zen -> Cen -> Sen, evolution of a minimalistic IV Converter

autor EUVL dla pokazanych na początku układów przeniesienia prądu dac na jfetach zbudował zasilacz na akumulatorkach plus filtr LC  mozna równiez dołozyć stabilizator napięcia dla najbardziej wymagających

jest o tym rowniez mowa w tym watku





Share this post


Link to post
Share on other sites

na pewno wielkośc konda zalezy tez  od indukcyjności cewki

uklad LC tworzy rezonans dla danej częstotliwości



Share this post


Link to post
Share on other sites

Czy w czterowarstwowym projekcie pcb gdzie 1sza i 4ta warstwa są sygnałowymi, warstwa 2ga masy i trzecia zawiera wszelkie ścieżki zasilania, robiąc wylewkę miedzi na skrajnych warstwach należy połączyć je przelotkami z warstwą masową?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Jak najbardziej.

Poniżej przykład gdzie podświetliłem GND na warstwie TOP:


Wylewanie masy na górnej/dolnej warstwie jest trudne/ryzykowne, bo przez nieuwagę możemy przepuścić prąd... nie tędy, gdzie chcieliśmy. Ma to duże znaczenie w układach analogowo-cyfrowych. Ale ogólnie wylewanie masy to trudny temat 😉

Share this post


Link to post
Share on other sites

Mam kolejne pytanie: jeśli projekt zakład, że płytki pcb będą jedna na drugą ( taka kanapka) to jaka jest rozsądna odległość między nimi żeby nie były narażone za zakłócenia generowane przez sąsiadkę? Próbuję zrealizować pomysł, w którym płytka z konwerterem usb stoi nad płytką Dac, wpinana w gniazdo.


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Zależy od projektu samych pcb.  I tak zakłócenia przedostaną się z jednej do drugiej przez same połączenia pomiędzy płytkami. Można dodać jakiś dodatkowy ekran pomiędzy pytkami, w razie czego.

Share this post


Link to post
Share on other sites

W założeniu zależy mi na maksymalnym wykorzystaniu powierzchni, więc rozumiem, że jeśli coś miałby być pod nastawką byłoby najlepiej gdyby było to na dolnej warstwie przedzielowane dodatkową warstwą miedzi?

Czy to w ogóle przy tak słabych sygnałach jest to rzecz, którą należy się przejmować?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Czy może ktoś z was jest autorem tej płytki, albo wykonał ten układ przedwzmacniacza RIAA? Kiedyś postanowiłem zrobić taki na tranzystorkach, znalazłem dokumentację w sieci, zrobiłem płytkę a następnie wcieło mi wydruki i nie mogę znaleźć strony z tym układem

P1080653 (912 x 684).jpg

Share this post


Link to post
Share on other sites

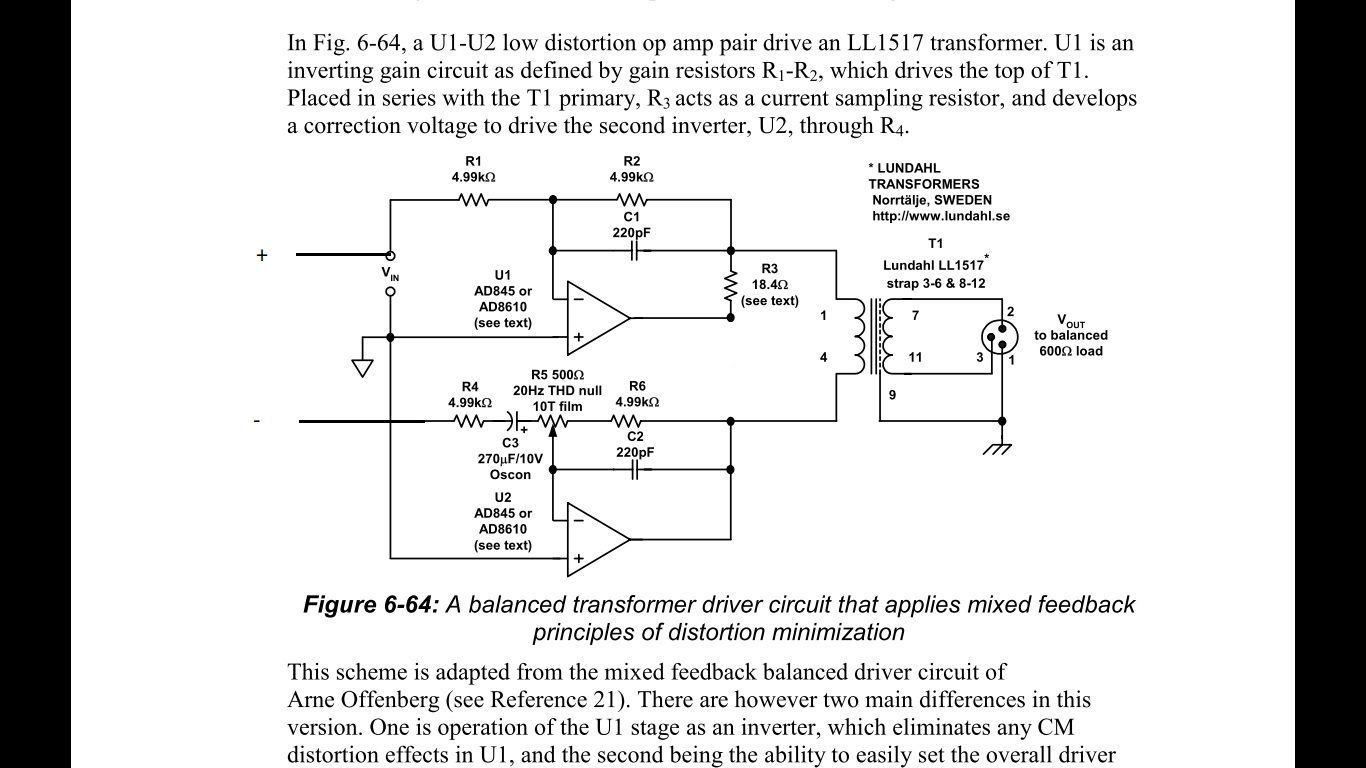

Pytanie dotyczące koncepcji poniżej:

chcę sprawdzić układ mixed feedback do traf Lundahla. Wersja opisana przez Walta Junga zakłada wejście układu jako niesymetryczne. Czy dla wejścia symetrycznego (takiego jak przetworniki AKM) opcja przedstawiona w załączniku będzie poprawna?Jeśli tak to czy w takim wypadku kondensator C3 będzie potrzebny?




"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites
