Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[Kris_54701]

Hi-End jest dla głupców!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

28 minut temu, Kris_54701 napisał:

Hi-End jest dla głupców!

Ta, a dla mądrych są

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

8 minut temu, McGyver napisał:

Ta, a dla mądrych są

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ?

przygarnę w cenie bezpiecznika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

35 minut temu, Kris_54701 napisał:

przygarnę w cenie bezpiecznika

Ale jeśli bezpiecznika audiofilskiego to musisz jeszcze dozbierać kaski ?

[Jaro_747]

W dniu 26.10.2019 o 20:19, Kris_54701 napisał:

Wymieniłem lampy 6N2P-EW na 6N23P z rakietą w analogówce DACa AD1865. Grają. Grają inaczej od poprzednich. Do tej pory każdy zmieniony element w systemie albo nie miał wpływu na dźwięk, albo dało się tą zmianę w prostych słowach opisać. Z tymi lampami jest jakoś inaczej. Grają, grają fajnie, może odrobinę z lepszą rozdzielczością na górze od poprzednich, ale jest jeszcze coś, czego nie potrafię ani opisać ani zrozumieć. Słucham drugi dzień i nie potrafię nic o nich powiedzieć.

To może bezpiecznik trzeba wymienić? Innym Kolegom to pomaga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Duże wydatki potęgują percepcję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Zdecydowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

W przypadku takie układu do reset, gdzie R=10k, C=100nf, jakich wartości elementów użyć żeby utrzymać reset np. o połowę dłużej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

A producent nie podaje wzoru?

Chciałoby się powiedzieć, żeby dać pojemność dwa razy większą, ale to tak nie działa, bo napięcie nie zmienia się liniowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Listopada 2019 przez Jaro_747

[Kopczas]

11 minut temu, Jaro_747 napisał:

A producent nie podaje wzoru?

Podaje takie jak wyżej, zastosowałem natomiast dla napięcia 1.8V ADM7154 gdzie jako BypC dałem 470uf. Potrzebuje chwilę dłużej na pełny rozruch.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Trochę się pogubiłem.

Zasilasz procka z ADM7154 Tak? I dałeś w nim CByp 470mikro?

Pytanie - na co ci ten dłuższy czas rozruchu - na ustabilizowanie się procka czy na jakieś warunki zewnętrzne? Jeżeli to pierwsze, to zwłoka zasilania z ADM-a nic ci nie daje. Po prostu zasilanie przychodzi póżniej, ale od tego momentu wszystko jest tak samo. To tak, jakbyś całą sekwencję startu przesuwał po osi czasu - dla samej sekwencji to nie ma znaczenia.

Albo trzeba zająć się samym resetem MCU (co to za procek?), albo dołożyć opóźnienie w oprogramowaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Obrazek jest poglądowy, chodzi o ak4497.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

OK, teraz wszystko jasne - trzeba problem rozwiązać sprzętowo. Pomyślę w wolnej chwili.

Ale łapiesz co napisałem z tym opóźnieniem od zasilania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Teraz patrzę na AK4497 i nie widzę takiego pinu do podłączenia do układu RC. Jest PDN z takim opisem:

"Power-Down Mode Pin When at “L”, the AK4497 is in power-down mode and is held in reset.The AK4497 must always be reset upon power-up."

Sterujesz tym przetwornikiem z procka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

25 minut temu, Jaro_747 napisał:

Sterujesz tym przetwornikiem z procka?

Nie, rozwiązanie dla PDN podane jest w evaluation :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

No to jak zwiększysz C200 to PDN dłużej przytrzyma ci na niskim poziomie.

Tu pewnie możnaby tak po chłopsku zwiększyć dwukrotnie, czyli dołożyć 0.1 mikro.

Albo zwiększyć dwukrotnie ten rezystor R200 bo układy HC mają sporą oporność wejściową i raczej temu 74HC14 różnicy nie zrobi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

14 minut temu, Jaro_747 napisał:

No to jak zwiększysz C200 to PDN dłużej przytrzyma ci na niskim poziomie.

Ok, dzięki. Sprawdzę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

W dniu 5.11.2019 o 14:20, Kopczas napisał:

Ok, dzięki. Sprawdzę ?

No i jak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Godzinę temu, Jaro_747 napisał:

No i jak?

Prawdę mówiąc nie sprawdziłem ponieważ wcześniej znalazłem mechaniczny problem, który zakłócał działanie układu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Hihihi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

20 godzin temu, Jaro_747 napisał:

Hihihi...

Może jednak nie mechaniczny.

Problem jest taki, że przypadkowo startują dwa kanały albo jeden (zawsze ten sam). Wydawało, że problemem (częściowym) była uszkodzona złączka kablowa między dac a analogiem.  (tzn kiedy poruszałem kabelkami to zaskakiwało).

Odnośnie tej kwestii z pdn, sekwencja startu wg instrukcji ak wskazuje na to, że albo jednocześnie albo kolejno powinny pojawiać się napięcia 3.3V, 1.8V i 5V na koniec. Jeśli załączenie 1.8V ze względu na dłuższe ładowanie (ze względu na wysoką pojemność kondensatora) zaburza sekwencję teoretycznie późnienie zaskoczenia pdn powinno zniwelować wpływ kolejności w jakiej pojawiają się napięcia. Dobrze myślę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Jesli rosnace zbocze resetu pojawi sie po ustabilizowaniu wszystkich napiec kosc powinna poprawnie zaskoczyc. Przypuszczam, ze kolejnosc podawania napiec moze miec wplyw na jakies nieustalone stany na wyjsciu DACa i zwiazane z tym nieprzyjemne dzwieki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Potrzebuje waszej pomocy, siedzę nad tym wzmacniaczem i już nie mam pomysłu co to może być… Pomóżcie mi proszę z tym felernym wzmacniaczem.

Wzmacniacz Marantza. Były spalone rezystory w filtrze zasilającym napięciową cześć wzmacniacza wg schematu 3297 i 3295 w obu kanałach. Po ich wymianie wzmacniacz ożył, dałem sygnał z generatora i się ucieszyłem, na wyjściu ładny prostokąt brak zniekształceń. Ja szczęśliwy poskręcałem wzmak, pięknie ładnie. I zacząłem regulacje najpierw wyregulowałem DC na wyjściu i zabrałem się za prąd spoczynkowy końcówki, a tu niespodzianka. W lewym kanale prąd nie daje się regulować wcale (cały czas na zero, prawie zero bo jak wykręcam potek do największej rezystancji to pojawia się jakieś 4 mV, czyli tam gdzie ma być zero jest 4mV a jak go zaczynam skręcać zmniejszając jego rezystancje prąd wynosi 0 mV). W pierwszej chwili pomyślałem, że coś nie tak z rezystorami 3303,3301 lub samym potkiem. Pomierzyłem i wszystkie są w normie. Przylutowałem na wszelki wypadek prawie wszystkie połączenia na płytce ( jak by przypadkiem były zimne luty, żeby ich wykluczyć), posprawdzałem ciągłość ścieżek w układzie regulacji i ścieżki są OK. Sprawdziłem tranzystor od termospręzenia 7267 i jest sprawny. Zacząłem krok po kroku sprawdzać kolejne elementy co raz dalej oddalając się od układu regulacji. I są sprawne. Każdy tran wlutowywałem, żeby sprawdzić go poza płytką. Kupę roboty i nic w sumie to już nie mam pomysłu co by mogło być nie tak z tym kanałem. Wszystkie el są sprane, a prąd spoczynkowy jest na zero i nie daje się regulować.

Na schemacie zaznaczyłem elementy które sprawdzałem zielona kropką. Napięcia na niebiesko są to napięcie w prawym kanale który działa a na różowo są napięcia w lewym kanale który nie reguluje prądu spoczynkowego. Napięcia na tranie 7267 od regulacji w odniesieniu do masy w sprawnym/niedzialającym kanale: emiter -1,77v/-1,3v kolektor +1,1v/+1,55V baza -1.11v/-0,62v

Nie wiem jak do tego się zabrać.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aha on nie ma klasy A więc nie ma tych elementów na schemacie do kl A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Listopada 2019 przez nick30

[Jaro_747]

A ten transoptor w lewym kanale jest sprawny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Cześć Dzięki za odzew. Jeżęli mi pamięc nie zdradza to pamiętam jak mi pomogłeś naście lat temu z naprawą a1020.

Tak tran od regulacji 7267 wg schematu wylutowałem i w mierniku pokazuje, że jest OK.

mierniczek mam taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Hmm, to kombinuję dalej.

Ale z tym stwierdzeniem sprawności to bym uważał. Miałem kilka razy przygodę taką, że element sprawdzałem i niby był OK, ale jak po iluś tam godzinach analizy już w takim odruchu rozpaczy i z kompletnego braku innych pomysłów sprawdzało się jeszcze raz, albo w układzie, czy pod obciążeniem to okazywało się że jednak szwankuje.

To nie jest tranzystor solo, tylko transoptor, więc jest pytanie, czy przy zmianie prądu diody LED tranzystor jest wysterowywany. Najprościej byłoby wlutować nówkę, kosztuje pewnie parę złotych, chyba że ten stary masz wylutowany i możesz go sprawdzić.

P.S.

Tu masz jak sprawdzić transoptor:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Ta wersja wzmacniacza jest bez klasy A. Czyli układ regulacji nie ma transoptora który załącza dodatkowy opornik i zmienia prąd spoczynkowy. Ten schemat jest poprostu od 2 modeli w jednym jest klasa A w drugim nie ma.

Mierników wierzę bo nie raz mnie ratował. Ale nic nie stoi na przeszkodzie żeby sprawdzić twojo sugestie i podmienić ten tran że sprawnego kanału. Wieczorem mogę to zrobić. Mam tylko 1 pytanie jak wykuruje tran regulacji i uruchomie drugi kanał bez niego to tam prąd spoczynkowy ma wynosić zero (w sensie bez tranzystora regulacji) tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Nic z tego. Wylutowałem sprawny tran z innego Marantza (mam ich kilka) sprawdziłem wylutowany tran jest OK.

Wylutowałem ten co tam był 7267 sprawdziłem go jeszcze raz jest OK ale wymieniłem go na ten z działającego wzmacniacza i nic.

Wszystko to samo. Prąd spoczynkowy ani nie drgnie 0 mV.

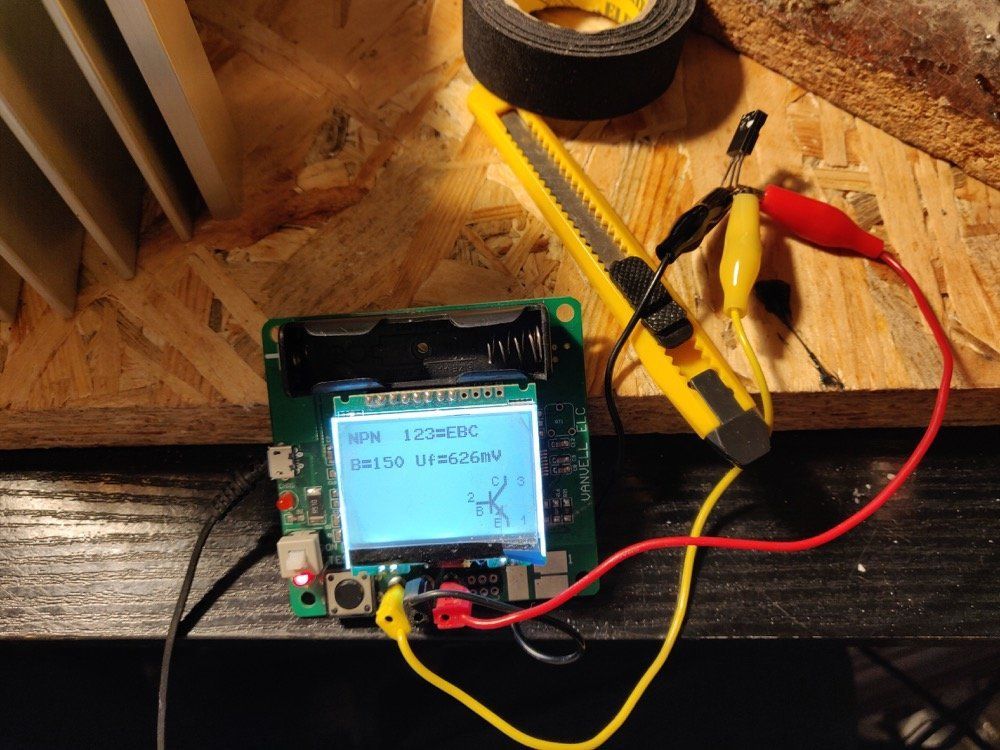

tran z innego wzmaka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

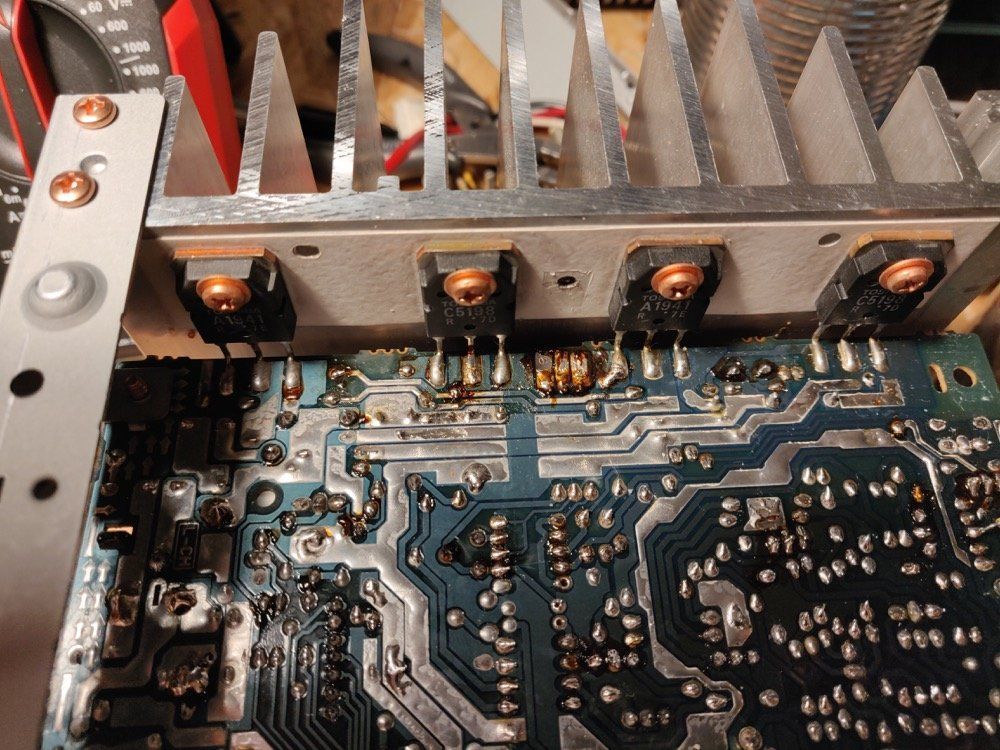

Wylutowanie

Stary tranzystor

Podmiana na sprawny nic nie daje ?

Możę ktoś ma pomysł co to może być?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Zielonymi kropkami sa zaznaczone sprawdzone elementy. Trany były wylutowywana do sprawdzenia a rezystory bez wylutowania. Diody też są OK nie sprawdziłem tylko zenerek 6267, 6269 ale one nie powinne wpływać na regulacje prądu spoczynkowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

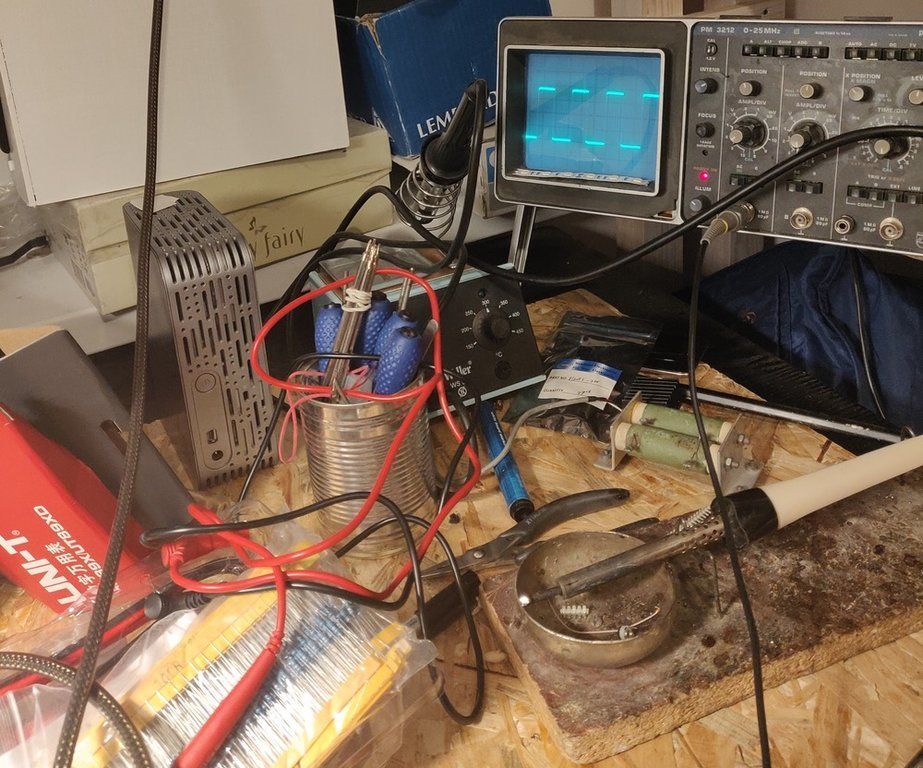

Co ciekawe wzmacniacz działa. Mam na myśli prostokąt nie zniekształca.

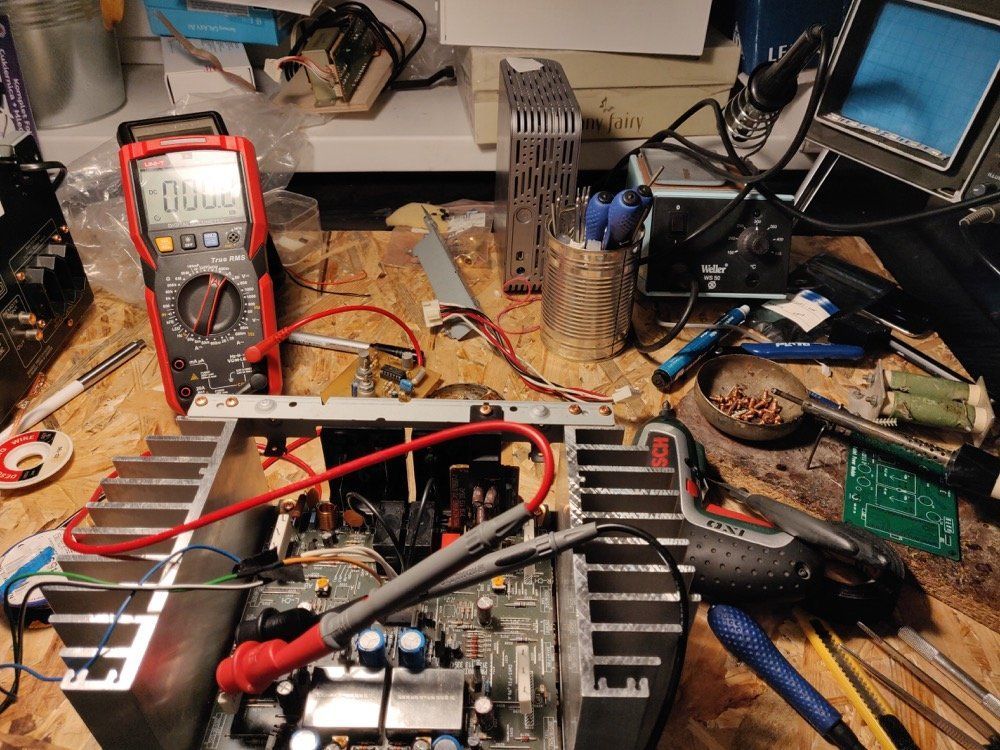

Ale mam bałagan an stole...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Może jest ktoś z Lublina kto by mógł mi pomóc?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Listopada 2019 przez nick30
