Witam

Szybkie pytanie

Czy mogę zastosować do zwrotnicy głośnika wysokotonowego kondensator o napięciu 50 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Jeśli kondensator jest połączony z głośnikiem w szereg,to nie polecam.Jeśli równolegle do głośnika to ewentualnie..Chodzi o to,że w wypadku pojawienia się napięcia stałego na wyjściu wzmacniacza kondensator wpięty w szereg z głośnikiem zabezpiecza go.Im wyższe napięcie pracy kondensatora tym kondensator jest "szybszy"i "bezpieczniejszy".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek64]

Szeregowo ?

Na jakie minimalne napięcie powinien być kondensator ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Co najmniej dwu krotność napięcia zasilania końcówki wzmacniacza. Jeśli Vcc wynosi +-60V to kondensator na napięcie ponad 120V.

Ale zaleca się wyższe ze względu na możliwość stanów nieustalonych przy wzbudzeniu wzmacniacza i rezonanse w obwodach złożonych zwrotnic z przetwornikami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek64]

Grzegorz7

Wielkie dzięki za konkretną i szybką odpowiedz

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

17 godzin temu, wojkubi napisał:

Jeśli kondensator jest połączony z głośnikiem w szereg,to nie polecam.Jeśli równolegle do głośnika to ewentualnie..Chodzi o to,że w wypadku pojawienia się napięcia stałego na wyjściu wzmacniacza kondensator wpięty w szereg z głośnikiem zabezpiecza go.Im wyższe napięcie pracy kondensatora tym kondensator jest "szybszy"i "bezpieczniejszy".

Pojecie "szybkości" kondensatora nie jest znane nauce. Chyba że wsadzimy go do czegoś, co się porusza, wtedy może osiągnąć prędkość nawet kilkudziesięciu kilometrów na sekundę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Przez słowo ''szybki''rozumiem :Odporność kondensatora na napięcie impulsowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

To podstawowy parametr kondensatorów stosowanych w układach impulsowych.

dV/dt - maximum pulse rise time [ najczęściej w V/us (na mikrosekundę)].

Im większa pojemność tym mniejsze dV/dt. Im większe napięcie pracy tym większe dV/dt.

W układach m.cz. praktycznie bez znaczenia. Bardzo duże znaczenie w generatora, przetwornicach...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]



W układach małej częstotliwości praktycznie wszystko ma znaczenie ,mniejsze lub większe,ale ma niestety.To jest jedna z przyczyn produkowania elementów do audio takich jak kondensatory ,rezystory ,kable,gniazda itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Przyczyna to zarabianie na naiwności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

7 godzin temu, wojkubi napisał:



W układach małej częstotliwości praktycznie wszystko ma znaczenie ,mniejsze lub większe,ale ma niestety.To jest jedna z przyczyn produkowania elementów do audio takich jak kondensatory ,rezystory ,kable,gniazda itd.

jedna , ale z tych mało ważnych.Najważniejsza to kasa i łojenie jeleni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Jeżeli nie ma oznaczeń ta jak sprawdzić czy kondensator jest bi-polarny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Mój Kolega Tadziu po prostu podłączył maksymalne napięcie pracy w obu kierunkach i jak nie wybuchł (tzn, jak nie płynął jakiś nieakceptowalny prąd) to był bipolarny. Ale trzeba znać napięcie znamionowe.

Zwykłe kondy długo w odwrotnej polaryzacji potrafią się zachowywać normalnie a potem nagle bum...

Możesz spróbować regulowany zasilacz, ograniczenie prądu i jego pomiar. Ale to zawodna metoda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

27 minut temu, Grzegorz7 napisał:

Zwykłe kondy długo w odwrotnej polaryzacji potrafią się zachowywać normalnie a potem nagle bum..

Niby, ale proces degradacji zaczyna się od razu i najpierw rosnie temperatura i na prawdę nie trzeba dużo nawet kilkanaście sekund i jest nieodwracalnie zniszczony pojemność zaniżona duży ESR. Włożony prawidłowo już się nie opamięta. Znam z autopsji. Chociaż pewnie małe napięcie nie jest tak dewastujące jak duże bliskie znamionowemu

W dniu 5.05.2020 o 22:39, Grzegorz7 napisał:

Przyczyna to zarabianie na naiwności

Dokładnie. Znam kondki do zastosowań przemysłowych np nieprodukowana seria Epcosów B41237 bardzo przyzwoitych w audio, a kosztujących grosze. Niestety TDK przejęło Epcosa i seria już nie do kupienia, a być moze jest pod nowym oznaczeniem. Nie wiem nie sprawdzałem. 90 % tych niby audio to muły bagienne niestety

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Tak.

Kondensatory miewają nawet parametr dopuszczalnego napięcia odwrotnej polaryzacji. Dotyczy to np. kondensatorów tantalowych.

Ale wracając do tematu. Podłączyłem jakiś zwykły elektrolit odwrotnie i podnoszę napięcie (2V, 3V,...) a on nic to dałem sobie spokój. Bo wiem co za chwilę zdarzyłoby się...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Zadałem dziwne pytanie więc chciałbym wyjaśnić. Zakupiłem kiedyś od chińczyka jako Elna RBD 10uF/100v i na zdjęciu wyglądały identycznie jak oryginał ale po rozpakowaniu przesyłki okazało się, że wymiar nie zgadza się z kartą techniczną. Zmierzyłem pojemności i są w normie co do napięcia to ? Okazało się też coś innego. Zauważyłem, że wyprowadzenia są z cynowanej OFC (!), a nie jak w oryginale ze stali platerowanej miedzią. To mnie naprowadziło na pewien trop. Ponieważ plastikowy kapsel wygląda jak w Elna więc przejrzałem katalog  i tym parametrom  odpowiada Elna Silmic I 10uF/100v . Jest już nie produkowana ale jeszcze przez wielu poszukiwana jako znacznie lepsza niż Silmic II. Jakoś nie chce mi się wierzyć żeby chińczyk zamieniał Silmic na RBD i na tym tracił ale te wyprowadzenia z OFC nie dają mi spokoju. 100v to trochę dużo na eksperymenty i jeszcze jakieś bum ma być ? Tak jak napisaliście może sprawdzę pojemność po naładowaniu bateryjką 9V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Pytanie nie jest szybkie, więc i odpowiedź pewnie nie będzie prosta.

Chcę połączyć Amanero z DSD1792/4 tak, żeby całość automatycznie odtwarzała PCM/DSD. W związku z tym potrzebuję jakiegoś układu który będzie przełączał sygnały, niestety w cyfrze się słabo odnajduje. Czy ktoś jest w stanie podpowiedzieć jakie elementy będą najlepsze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

On 5/26/2020 at 12:47 AM, SomekPoland said:

Pytanie nie jest szybkie, więc i odpowiedź pewnie nie będzie prosta.

Chcę połączyć Amanero z DSD1792/4 tak, żeby całość automatycznie odtwarzała PCM/DSD. W związku z tym potrzebuję jakiegoś układu który będzie przełączał sygnały, niestety w cyfrze się słabo odnajduje. Czy ktoś jest w stanie podpowiedzieć jakie elementy będą najlepsze?

Somek z przyszłości radzi:

taki element nazywa się demultiplekser 1:2. Jakby ktoś szukał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gutek]

Czy taki 1 prosty softstart

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  wystarczy mi na 2 trafa x 400W i łączną pojemność zasilania 600mF? Ew. czy można go zmodyfikować tak żeby wystarczył?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

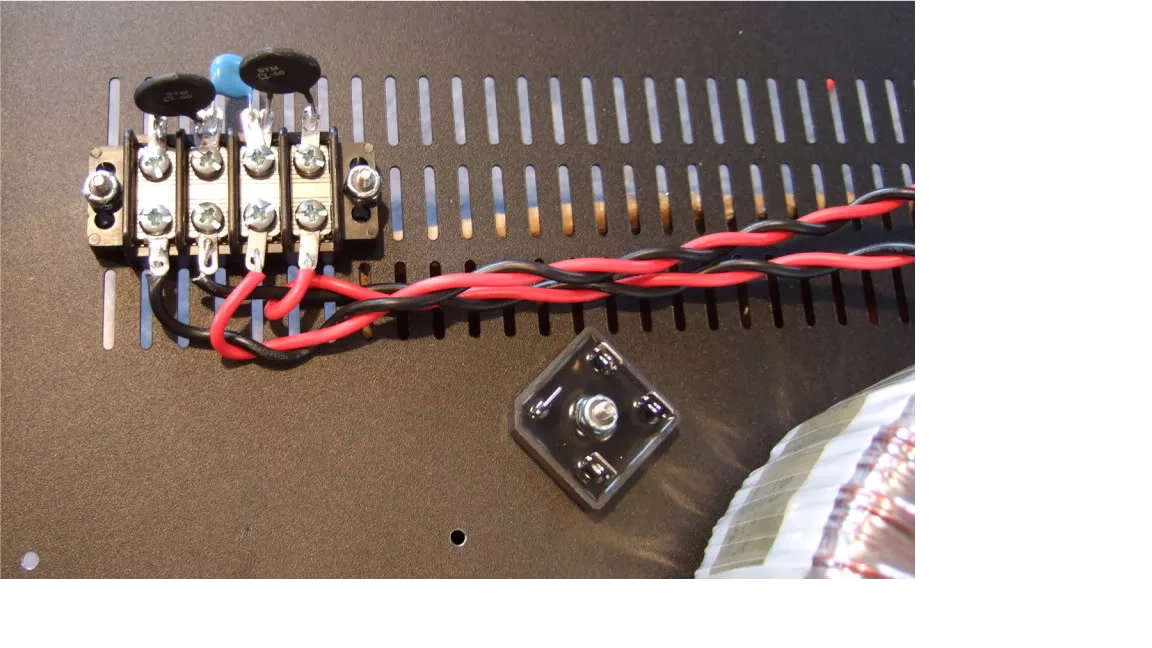

daj jeden szeregowo wpiety w uzwojenie pierwotne tnasformatora i wystarczy

ewentualnie w przypadku słabych obciążeniowo korków dwa ntc szeregowo połaczone

u mnie ntc wystarcza na 3,5KW trafo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Maja 2020 przez slawek.xm

[Gutek]

2 godziny temu, slawek.xm napisał:

daj jeden szeregowo wpiety w uzwojenie pierwotne tnasformatora i wystarczy

dokładnie tak było w manualu do zasilania ale nie wierzyłem : D

Tylko prąd znamionowy NTC, którego podałeś to 3A więc, raczej będę celował w 6-9A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 godzinę temu, Gutek napisał:

dokładnie tak było w manualu do zasilania ale nie wierzyłem : D

Tylko prąd znamionowy NTC, którego podałeś to 3A więc, raczej będę celował w 6-9A

ok , dobierz co Ci pasuje  do prądu rozruchu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Czerwca 2020 przez SomekPoland

[Kopczas]

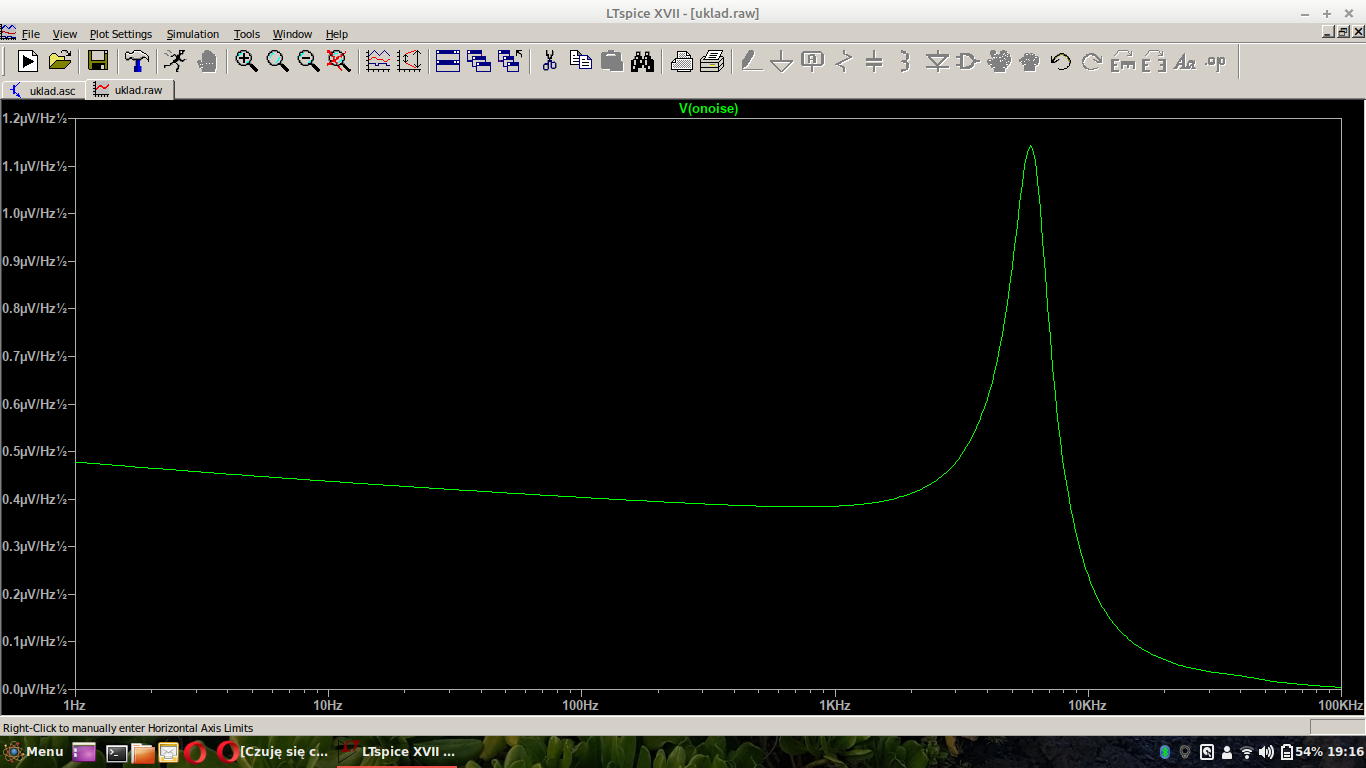

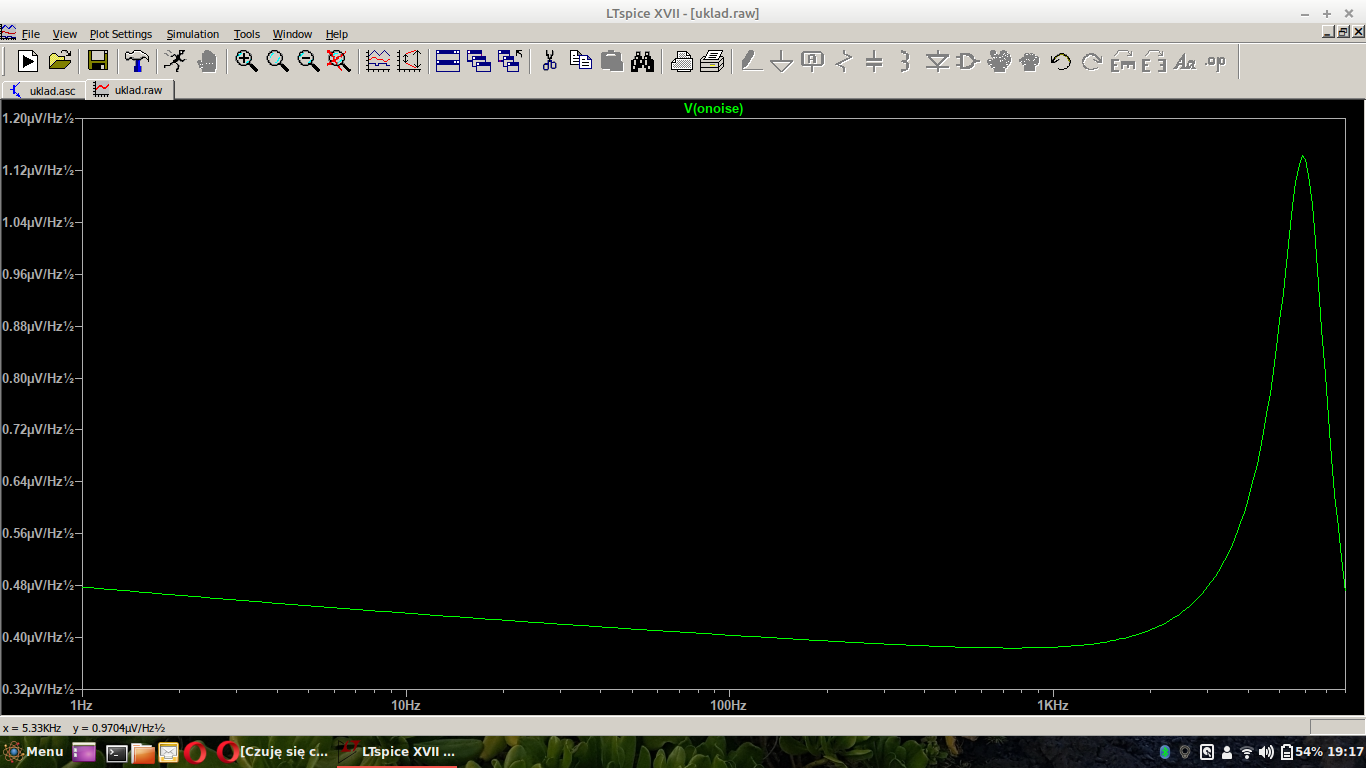

Pytanie do korzystających z LTSpice:

co powoduje, że symulacja tego samego układu (dotyczy output noise) w zakresie 1hz-2khz daje kompletnie inne wyniki kiedy zmieni się górny zakres na 8khz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Ale co się zmieniło?

Widzę różne zakresy skali tego samego w przybliżeniu przebiegu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Ale co się zmieniło?
Widzę różne zakresy skali tego samego w przybliżeniu przebiegu...

Faktycznie. Pomieszałem jednostki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czy jest sens stosowania ultra nisko szumnego zasilacza liniowego w przypadku instalacji bez uziemienia -dwużyłowej z zerowaniem ?

Czy lepiej sprawdzi się zasilanie bateryjne oparte na LT3045 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

21 minut temu, Mikha'el napisał:

Czy jest sens stosowania ultra nisko szumnego zasilacza liniowego w przypadku instalacji bez uziemienia -dwużyłowej z zerowaniem ?

A co ma piernik do wiatraka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Zawsze jest sens stosować najdoskonalsze podzespoły, moduły...

Rzecz jasna musi tu być zachowana jakaś korelacja jakości współpracujących urządzeń.

24 minuty temu, Mikha'el napisał:

Czy jest sens stosowania ultra nisko szumnego zasilacza liniowego w przypadku instalacji bez uziemienia -dwużyłowej z zerowaniem ?

Jak z sieci nie będzie wpływało za dużo zakłóceń to warto.

Czyli dobry ekranowany elektrostatycznie transformator i jazda...

Również współpraca z innymi urządzeniami (pętle mas,...).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

9 godzin temu, McGyver napisał:

A co ma piernik do wiatraka?

Jeżeli nic nie ma to się b. cieszę. Pomyślałem, że jak taki super zasilacz ma przewód trójżyłowy to też musi być podłączony do takiej samej instalacji. Gdzieś przeczytałem, że uziemienie ma wpływ na cichą (niskoszumną) pracę takiego zasilacza.
