Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

Recommended Posts

Jaka jest akceptowana szybkość przepływu powietrza w BR aby świst był niesłyszalny?

W wielu miejscach piszą że do 17 m/s. Zapewne dodatkowe zmienne, które zmieniają tą wartość to zakończenia tunelu (mniejszy-większy profil), miejsce (z przodu, z tyłu kolumny) dystans między uchem słuchacza, a otworem BR (w bliskim polu i przy BR z przodu przecież bardziej słychać, niż z kilku metrów i BR z tyłu).



dodatkowo będzie cyfrowy filtr gornoprzepustowy strojony na 20 Hz 48dB/okt.

Ja bym uważał na group-delay. Strome filtry bardziej zwiększają GD od łagodnych.



- praca woofera w zakresie poniżej fal stojących obudowy pozwala zrezygnować z "objętościowego" wytłumienia jego komory co podnosi jakość basu.

Yyyy ... objętościowe wytłumienie komory basowca pogarsza jego jakość?! Przy obudowie zamkniętej też? - bo zawsze słyszałem, że zamkniętą trzeba/można mocno wytłumić.

Share this post


Link to post
Share on other sites

Mam poważna zagwostkę z LM337:

próbowałem podłączyć drugi stopień zasilania po 337 i wyszło coś takiego, że teraz mam zwarcie między wyjściem o masą mimo tego, że LM utrzymuje właściwe napięcie. To chyba niezbyt normalne? po wyłączeniu prądu, po jakimś czasie zwarcie znika.


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Któryś kondensator ma przebicie?


Seas L22+FW146+9950/FW146+WA30TW010/BG9/I-amp/China AK4490+Amanero/Nostromo3+RS headamp+Superlux HD681

Share this post


Link to post
Share on other sites

Mam poważna zagwostkę z LM337:

próbowałem podłączyć drugi stopień zasilania po 337 i wyszło coś takiego, że teraz mam zwarcie między wyjściem o masą mimo tego, że LM utrzymuje właściwe napięcie. To chyba niezbyt normalne? po wyłączeniu prądu, po jakimś czasie zwarcie znika.



z tego co piszesz w innym wątku to po prostu mierzysz przy naładowanym kondensatorze na wyjściu i miernik pokazuje głupoty.


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

z tego co piszesz w innym wątku to po prostu mierzysz przy naładowanym kondensatorze na wyjściu i miernik pokazuje głupoty.

Jeśli tak jest, to akurat miernik pokazuje dobrze. :)

Share this post


Link to post
Share on other sites

Pytam ponieważ nigdy nie mierzyłem zwarcia naładowanego kondensatora, zrobiłem to dopiero jak coś przestało działać. To jest normalne co się dzieje? bo zwarcie ma tylko naładowany kondensator w ujemnej szynie.


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Weź kondensator. Jakikolwiek z większą pojemnością. Przyłóż tester. Co się dzieje? Teraz odwróć sondy. Przez chwilę masz "zwarcie" a później już się kondensator ładuje w drugą stronę. O to chodzi?


Seas L22+FW146+9950/FW146+WA30TW010/BG9/I-amp/China AK4490+Amanero/Nostromo3+RS headamp+Superlux HD681

Share this post


Link to post
Share on other sites

Kondenator działa tak, ze po przyłożeniu napięcia zaczyna się ładować. Tzn. "przewodzi" prąd do momentu aż się naładuje do wielkości przyłozonego napiecia. W tym przypadku napięcia pomiarowego miernika.

Dlatego miernik najpierw pokazuje zwarcie, a potem juz nie.

Jesli kondensator jest naładowany, to nie będzie zwarcia. Ale jak zmienisz plus z minusem to napierw się rozładuje a potem naładuje. Takie to tajemne rzeczy się często dzieją. ;)

Share this post


Link to post
Share on other sites

Ładowany przez podłączenie do prądu kondensator będzie wskazywał zwarcie w takim układzie ?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Dla miernika prąd płynie, "opór" takiego obwodu mały więc zwarcie. Przez chwilę. Mówię ci zobacz na samym kondensatorze jakimś wylutowanym, to sam zobaczysz.


Seas L22+FW146+9950/FW146+WA30TW010/BG9/I-amp/China AK4490+Amanero/Nostromo3+RS headamp+Superlux HD681

Share this post


Link to post
Share on other sites

Sprawdziłem, to się zgadza co piszesz.

W myśl tego, że codziennie człowiek się czegoś uczy, dzisiejszy dzień przyniósł pewną lekcję.

Dzięki Panowie! :)


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Dlatego lepiej sprawdzać zwarcia miernikiem ustawionym na omonierz, bo wtedy widać jak oporność rośnie w miarę ładowania kondensatorów.

  • Like 1

Share this post


Link to post
Share on other sites

EE, tak samo. Tylko patrzysz na spadek napięcia na diodzie.


Seas L22+FW146+9950/FW146+WA30TW010/BG9/I-amp/China AK4490+Amanero/Nostromo3+RS headamp+Superlux HD681

Share this post


Link to post
Share on other sites

Mam nadzieję że właściwy wątek - Amanero vs Waveio kto porównywał i może opisać różnice w dźwięku? Obecnie slucham na JK Spdif mk3 który jest na tej samej kości xilinx co Amanero. Różnią się kontrolerem USB więc spektakularnych różnic bym się raczej nie spodziewał. Szukam czegoś bezkompromisowego ale raczej w wersji OEM jak powyższe niż gotowy produkt.

Share this post


Link to post
Share on other sites

pytanko: czy przy konwersji IU w dacach jeśli sygnał wzmocnimy podając na wejście - we wzmacniaczu operacyjnym to mamy odwróconą fazę sygnału na wyjściu i czy wtedy musimy zamienić +z - w kolumnach ?

tu przykład:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowania za pomocą ) - chodzi o opa AD797 bo poźniej to chyba już wtórnik

Share this post


Link to post
Share on other sites

Pytanie:

czy uszkodzenie opampa jest bardzo skomplikowane zakładające, że nie poszło nigdy za duże napięcie itp ?

Objaw jest następujący: wstawiłem do nowego analogu do dac opy , który były wcześniej. Po włączeniu muzyka gra w tle, dominuje szum. Wstawiłem inne, cisza.

Czy to jednoznaczny syndrom uszkodzenia ?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Niekoniecznie opamp jest uszkodzony, może byc to objaw wzbudzania układu. Nie każdy opamp pasuje do każdej aplikacji.

Share this post


Link to post
Share on other sites
Niekoniecznie opamp jest uszkodzony, może byc to objaw wzbudzania układu. Nie każdy opamp pasuje do każdej aplikacji.

Rzecz w tym, że przed przelutowaniem działał normalnie. Układ dokładnie ten sam.



Tzn prawie ten sam, dałem salasa do zasilania zamiast 317/337.



A jeśli coś się wzbudza bez oscyloskopu pewnie nie uda mi się tego ustalić ?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Rzecz w tym, że przed przelutowaniem działał normalnie. Układ dokładnie ten sam.



Tzn prawie ten sam, dałem salasa do zasilania zamiast 317/337.



A jeśli coś się wzbudza bez oscyloskopu pewnie nie uda mi się tego ustalić ?

Wycofuj po kolei zmiany, jakich dokonałeś i sprawdzaj.

Share this post


Link to post
Share on other sites

w dokumentacji DAC TDA1541 mamy że Analogue Outputs->Full scale current 4mA (typ). Co oznacza to 4mA to jest Vrms, Vpp, Vpp/2 ?

Share this post


Link to post
Share on other sites

w dokumentacji DAC TDA1541 mamy że Analogue Outputs->Full scale current 4mA (typ). Co oznacza to 4mA to jest Vrms, Vpp, Vpp/2 ?

Ipp - prąd międzyszczytowy

Share this post


Link to post
Share on other sites

Pytanie odnośnie podłączenia ekranu/masy/gnd.



Zabawka jak na zdjęciu.

W xlr pin1 podłączać należy do obudowy czy lepiej skorzystać z tego czwartego bolca w gnieździe, które łączy się z obudową, czy wybrać jakiś inny punkt?Jeśli łączyć bolec to lepiej osobno każde gniazdo czy połączyć jedno z drugi czy może jedno połączenie wystarczy??



Druga sprawa:

jak najlepiej wybrać miejsce, z którego weźmie się masę układu do podłączenia do obudowy? Czy może lepiej zrobić gwiazdę? Czy masę układu należy połączyć przez kondesator+opornik?



Czytam na ten temat i więcej rodzi się pytań niż odpowiedzi.



"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Witam.

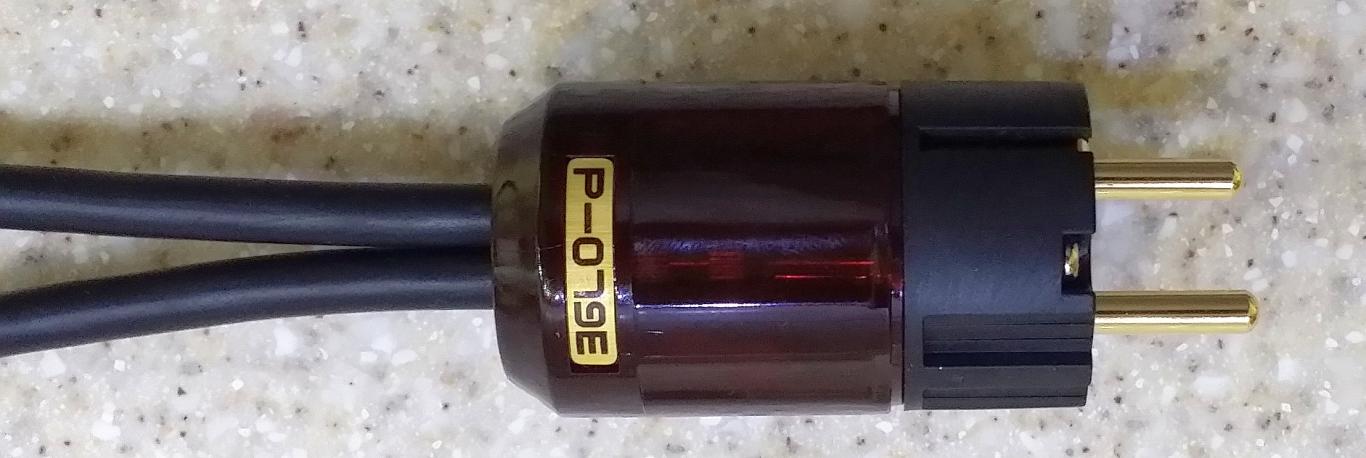

Robię kabelek zasilający IEC do monobloku lampowego.

Pytanie: jeśli żyła faza oraz zero mają po 16 mm2, to czy PE wystarczy 2,5 mm2 ?

;)



Edited by zjj_wwa

"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

Pytanie odnośnie podłączenia ekranu/masy/gnd.



Zabawka jak na zdjęciu.

W xlr pin1 podłączać należy do obudowy czy lepiej skorzystać z tego czwartego bolca w gnieździe, które łączy się z obudową, czy wybrać jakiś inny punkt?Jeśli łączyć bolec to lepiej osobno każde gniazdo czy połączyć jedno z drugi czy może jedno połączenie wystarczy??



Druga sprawa:

jak najlepiej wybrać miejsce, z którego weźmie się masę układu do podłączenia do obudowy? Czy może lepiej zrobić gwiazdę? Czy masę układu należy połączyć przez kondesator+opornik?



Czytam na ten temat i więcej rodzi się pytań niż odpowiedzi.



Łączenie masy/chassis do GND według aktualnie obowiązujących "standardów" powinno być zrealizowanie poprzez połączenie tej blaszki z gniazda (chassis) do pinu 1 i na tym koniec. Wtedy ekrany XLR są "poza sygnałem" - co jest ogólnym założeniem połączeń zbalansowanych. Moim zdaniem (na ten moment), najlepiej połączyć piny 1 do chassis, każdy osobno - czyli poprzez te blaszki do tego stworzone. RCA oczywiście odwrotnie - ekran /obudowa rca powinny być odizolowane od chassis.



Łączenie masy do obudowy jest bardzo subiektywne. Najcześciej stosowane połączenie to chyba z okolic pierwszego kondensatora zasilacza za mostkiem do chassis bezpośrednio albo przez opornik. Z kolei łączenie przez opornik+kondensator może być na przykład w miejscu gniazd RCA - tak robi Tatuś vel. Traxman (a przynajmniej tak zrobił we wzmaku na diabłach).



Ja ogólnie kwestie chassis uziemienia proponuje rozwiązać przełącznikiem - albo połączenie na sztywno (jak końcówka mocy ma loop breaker) albo odłączenie uziemienia od chassis/masy jak końcówka jest uziemiona bezpośrednio.



Pytanie: jeśli żyła faza oraz zero mają po 16 mm2, to czy PE wystarczy 2,5 mm2 ?



Materiał ten sam?

Share this post


Link to post
Share on other sites

Materiał ten sam?

Dwie wersje tego przewodu powstaną ... a). Anno Domini 2016 r. oraz b). Trochę ... inna.

Jednak w przypadku P.E. chcę dać grzeczną żyłę ze "zwyczajnej", sklepowej miedzi, bez jakiegokolwiek fiku miku, czyli np. linkę LDY, bez kombinacji. W kontekście zwyczajnej miedzi, to 2,5 mm2 to chyba świat i ludzie ? Przecież w razie zwarcia/przebicia - to i tak wcześniej bezpieczniki pokładowe wywalają.


"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

Dwie wersje tego przewodu powstaną ... a). Anno Domini 2016 r. oraz b). Trochę ... inna.

Jednak w przypadku P.E. chcę dać grzeczną żyłę ze "zwyczajnej", sklepowej miedzi, bez jakiegokolwiek fiku miku, czyli np. linkę LDY, bez kombinacji. W kontekście zwyczajnej miedzi, to 2,5 mm2 to chyba świat i ludzie ? Przecież w razie zwarcia/przebicia - to i tak wcześniej bezpieczniki pokładowe wywalają.



ja bym kierował się niekoniecznie uzasadnionym przeze mnie, ale wygodnym i ładnym założeniem, żeby opór (wydajność prądowa) PE był mniejszy (była większa) niż pozostałych żył

Share this post


Link to post
Share on other sites

Łączenie masy/chassis do GND według aktualnie obowiązujących "standardów" powinno być zrealizowanie poprzez połączenie tej blaszki z gniazda (chassis) do pinu 1 i na tym koniec. Wtedy ekrany XLR są "poza sygnałem" - co jest ogólnym założeniem połączeń zbalansowanych. Moim zdaniem (na ten moment), najlepiej połączyć piny 1 do chassis, każdy osobno - czyli poprzez te blaszki do tego stworzone. RCA oczywiście odwrotnie - ekran /obudowa rca powinny być odizolowane od chassis.



Łączenie masy do obudowy jest bardzo subiektywne. Najcześciej stosowane połączenie to chyba z okolic pierwszego kondensatora zasilacza za mostkiem do chassis bezpośrednio albo przez opornik. Z kolei łączenie przez opornik+kondensator może być na przykład w miejscu gniazd RCA - tak robi Tatuś vel. Traxman (a przynajmniej tak zrobił we wzmaku na diabłach).



Ja ogólnie kwestie chassis uziemienia proponuje rozwiązać przełącznikiem - albo połączenie na sztywno (jak końcówka mocy ma loop breaker) albo odłączenie uziemienia od chassis/masy jak końcówka jest uziemiona bezpośrednio.



Im bardziej podłączam "jak trzeba", tym bardziej brumi. Trafa LL mają pin który wg instrukcji powinien być podpięty do obudowy. Jak ciszej było kiedy pin GND lundahli był połączony z masą zasilania, tak jak zresztą pin 1 był tez był podłączony do tej samej nogi trafa, a nie do obudowy.

Na ten moment jest przydźwięk kiedy podłączyłem pin 1 i pin lundahli do blaszki gniazda (osobno do każdy do każdego gniazda). Czy to będzie robiło jakąkolwiek różnicę jeśli podłączę gnd traf do jakiegokolwiek miejsca w obudowie ?? Czy dać połączenie do jednego punktu gdzie podłączę również masę zasilania ??


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites
