mój kumpel pewnego dnie usłyszał brum ,którego wcześniej nie.Osiwiał szukając co się stało.Okazało się , że wymienili rury wodociągowe na plastiki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Podłączenie gazu ziemnego kosztuje mniej od dobrej soeciowki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

W dniu 7.12.2020 o 17:42, pataus napisał:

Chce zmierzyć oscyloskopem :
-Szumy zasilania pod obciążeniem wzmacniacza
-Szumy na wyjściu wzmacniacza obciążonego głośnikami.
Poniewaz jestem praktycznie noga w obsłudze oscyloskopu proszę o pomoc - jak ustawić sam oscyloskop. Czy można użyć obydwie sondy w tym samym czasie, czy użyć dzielnika x10 czy x1.

Trochę dni upłynęło.

Dałeś radę?

Szumy i zakłócenia (nie rozdzielajmy tego) to zasadniczo (1) szumy malejące z częstotliwością, zwane strukturalnymi, migotania,... oznaczane 1/f i (2) pozostałe szumy proporcjonalne do pasma. To duże uproszczenie ale potrzebne aby zrozumieć ich różną naturę.

Szumy mają małą wartość względem napięć zasilających w układach. Dlatego powinno się je obrazować oscyloskopem na sprzężeniu AC (odcięcie składowej stałej). Wówczas mimo wpięcia oscyloskopu do szyny zasilania na potencjale np. 70V można ustawić najmniejsze zakresy oscyloskopu (1 mV). Nie wiem jaki masz oscyloskop.

Na takich zakresach i wyższych spokojnie da się zbadać fluktuacje zasilania. Dlatego na wstępie wspomniałem o szumach i zakłóceniach.

Samych szumów raczej nie zbadasz szczególnie, że te dominujące na dole typu 1/f są największe zbliżając się do DC a tę odcina sprzężenie AC. Tak, ze kicha.

Szumy na wyjściu możesz mierzyć przy sprzężeniu DC bez sygnału. Przy okazji można sprawdzić działanie stabilizacji składowej stałej.

W zasadzie nie ma możliwości uszkodzenia wejść  oscyloskopu przy napięciach występujących w urządzeniach audio. Stosowanie sond jest wskazane dla zwiększenia rezystancji wewnętrznej i przy większym paśmie. Na szynach zasilania i na wyjściu nie potrzeba sond.

Tak, można używać wszystkich wejść naraz.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

No chyba że to oscyloskop cyfrowy z FFT to coś tam można przeanalizować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Trochę dni upłynęło.
Dałeś radę?
Szumy i zakłócenia (nie rozdzielajmy tego) to zasadniczo (1) szumy malejące z częstotliwością, zwane strukturalnymi, migotania,... oznaczane 1/f i (2) pozostałe szumy proporcjonalne do pasma. To duże uproszczenie ale potrzebne aby zrozumieć ich różną naturę.
Szumy mają małą wartość względem napięć zasilających w układach. Dlatego powinno się je obrazować oscyloskopem na sprzężeniu AC (odcięcie składowej stałej). Wówczas mimo wpięcia oscyloskopu do szyny zasilania na potencjale np. 70V można ustawić najmniejsze zakresy oscyloskopu (1 mV). Nie wiem jaki masz oscyloskop.
Na takich zakresach i wyższych spokojnie da się zbadać fluktuacje zasilania. Dlatego na wstępie wspomniałem o szumach i zakłóceniach.


Dzięki za odzew. Coś tam zmierzyłem. Właśnie tętnienia na szynach zasilania. Wygląda to tak ja na fotce

Szumy na wyjściu możesz mierzyć przy sprzężeniu DC bez sygnału. Przy okazji można sprawdzić działanie stabilizacji składowej stałej.




Tu poprosiłbym o więcej szczegółów. Jak ustawić oscyloskop?
Oryginał wzmaka podane ma szumy 500uV. Chciałem sprawdzić u siebie. Czytałem że to się mierzy miernikiem na AC. Mój jest słaby i ma zakres od 1mV na wyświetlaczu (o dokładności nawet nie wspomnę) Myslalem ze uda się to oscyloskopem ale ponoć ten mój pożyczony jest za słaby. Czułość minimalna to 2 mV.

Na szynach zasilania i na wyjściu nie potrzeba sond.
Tak, można używać wszystkich wejść naraz.



Tu też nie rozumiem. Przecież mierzę sondą plus krokodylek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Masz tam port USB.

Wtykasz pendrive i przyciskasz zapis i masz aktualny zrzut ekranu. Musisz poszukać w instrukcji. Taki przycisk bywa nazywany po prostu Print.

Po prawej sonda 1:1 i 1:10. Po lewej kabel zakończony dwoma krokodylkami. Owszem każde z tych dwojga można nazwać sondą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4 godziny temu, pataus napisał:

Tu poprosiłbym o więcej szczegółów. Jak ustawić oscyloskop?
Oryginał wzmaka podane ma szumy 500uV. Chciałem sprawdzić u siebie. Czytałem że to się mierzy miernikiem na AC. Mój jest słaby i ma zakres od 1mV na wyświetlaczu (o dokładności nawet nie wspomnę) Myslalem ze uda się to oscyloskopem ale ponoć ten mój pożyczony jest za słaby. Czułość minimalna to 2 mV.

Łączysz na wyjście wzmacniacza bez sygnału ale włączonego "sondę".  Oscyloskop z wejściami na pozycji DC (chodzi o pomiar składowych 1/f szumów, jeśli tylko szumy zwykłe to pozycja AC). Podobnie AC jeśli wzmacniacz słabo utrzymuje składową stałą na wyjściu w ryzach.

Zakres czułości jak najmniejszy. Oczywiści zmniejszasz stopniowo i korygujesz przesuwem pionowym aby przebieg nie uciekł. Masz 2mV czyli szumy wzmacniacza będą poniżej jednej działki. Wcześniej zewrzyj końcówki sondy ze sobą aby przekonać się jakie są szumy samego oscyloskopu. Może się zdarzyć, że zakryją one szumy wzmacniacza.

Jeśli da się coś zobaczyć to nie da się tego ustabilizować co zrozumiałe. Szum jest stochastyczny więc nic tu po wyzwalaniu. Będzie widać chaos ale da się z tego coś wnioskować.

Jeżeli manipulując podstawą czasu i wyzwalaniem udałoby się coś ustabilizować i wyłowić jakąś częstotliwość to nie jest to szum tylko zakłócenia.

W wątku "Warsztat elektronika" jak znajdę czas przedstawię tego typu wpis ze zrzutami.





18 godzin temu, Jaro_747 napisał:

No chyba że to oscyloskop cyfrowy z FFT to coś tam można przeanalizować.

Jak najbardziej.

Trzeba oczywiści coś tam poczytać jak interpretować wykres.

W tym przypadku właśnie od razu wyjdą zakłócenia , które normalnie giną w szumach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Grudnia 2020 przez Grzegorz7

[Daniel_68412]

1 godzinę temu, Grzegorz7 napisał:

Trzeba oczywiści coś tam poczytać jak interpretować wykres.

W tym przypadku właśnie od razu wyjdą zakłócenia , które normalnie giną w szumach.

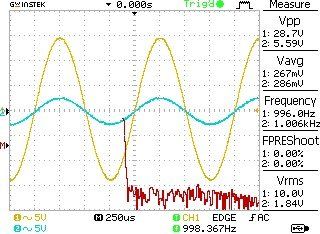

Fajnie to ma ograne JohnAudioTech, ma w audacity zrobiony 1khz + 1procent pilot 4.5khz - dzięki temu można ładnie na fft na szybko zgrubnie ocenić thd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Masz tam port USB.
Wtykasz pendrive i przyciskasz zapis i masz aktualny zrzut ekranu. Musisz poszukać w instrukcji. Taki przycisk bywa nazywany po prostu Print.
Po prawej sonda 1:1 i 1:10. Po lewej kabel zakończony dwoma krokodylkami. Owszem każde z tych dwojga można nazwać sondą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Jak najbardziej.
Trzeba oczywiści coś tam poczytać jak interpretować wykres.
W tym przypadku właśnie od razu wyjdą zakłócenia , które normalnie giną w szumach.

Jest opcja ftt. Czy dobrze rozumiem - 1khz sinus(kwadrat?) na wejsciu i wtedy odczyt na wyjściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

29 minut temu, pataus napisał:

Jest opcja ftt. Czy dobrze rozumiem - 1khz sinus(kwadrat?) na wejsciu i wtedy odczyt na wyjściu?

Tak sinus, ale generatory raczej mają słabej jakości ten sinus, lepszy jest wygenerowany cyfrowo i zapodajesz z playera audio (wav) lub z karty po USB.

Tu są te Johna:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zresztą polecam naprawdę jego testy ampow + cykl jat501, mega fajnie wszystko wyjaśnione.

Tutaj od 20min, swoją drogą fajnie pokazana "jakość" chińskiego kitu JLH







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czy jest możliwe określić impend. wyjściową DAC tylko na podstawie schematu bo nie mam możliwości tego zmierzyć? Zastanawiam się na zakupem przedwzmacniacza z impend. wejściową 10k i obawiam się, że może to być nieodpowiednie dopasowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

7 minut temu, Mikha'el napisał:

Czy jest możliwe określić impend. wyjściową DAC tylko na podstawie schematu bo nie mam możliwości tego zmierzyć? Zastanawiam się na zakupem przedwzmacniacza z impend. wejściową 10k i obawiam się, że może to być nieodpowiednie dopasowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli wyjście jest z lewej strony to ok. 1 kohm, co wynika z oporników na wyjściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Teraz, jar1 napisał:

Jeśli wyjście jest z lewej strony to ok. 1 kohm, co wynika z oporników na wyjściu.

Ok, dzięki. Czyli aż tak źle nie będzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Wejście zwarte. Wyjście bez obciążenia. Szumy własne oscyloskopu ~1mV.
Pierwsza fotka ustawione na AC druga na DC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Masz tryb punktów przy rysowaniu. Przełącz na wektor to będzie lepiej widać.

Z tego co ledwo widzę to oscyloskop łapie wyzwalanie przy jakimś zakłóceniu ponad 20MHz. Chyba, że mi się wydaje.

I jak robisz zrzuty to jak wspominałem warto użyć pendrive`a.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Jakieś problemy miał z pendrivami. Czwarty dopiero zadziałał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Może lepiej tak widać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

4 godziny temu, Mikha'el napisał:

Ok, dzięki. Czyli aż tak źle nie będzie?

Aż tak źle nie. Ale lepiej by było, gdyby ten filtr wyjściowy RC 680pFi 1kohm był na wejściach kolejnego urządzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

33 minuty temu, jar1 napisał:

Aż tak źle nie. Ale lepiej by było, gdyby ten filtr wyjściowy RC 680pFi 1kohm był na wejściach kolejnego urządzenia.

Na razie kolejnym urządzeniem jest procesor dźwięku BD3813KS i na jego wejściu nie ma żadnego filtra. Chcę go zastąpić przedwzmacniaczem o dużo lepszych parametrach ale nie wiem czy też ma jakiś filtr na wejściu. Tak w ogóle to o co chodzi z tym filtrem? Czy jest niezbędny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Grudnia 2020 przez Mikha'el

[przemak]

Filtr ponad 200kHz, spoko, bardziej "bo tak". Oporniki są natomiast potrzebne do bramki szumów ale mogą czy wręcz powinny być mniejsze, żeby nie zwiększać czułości na zakłócenia w połączeniu. Generalnie wszystko jest ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Jak go dali to jest niezbędny.

Oczywiście jak masz wybitny słuch jak niektórzy tu na Forum to zapewne bez filtra odkryjesz nowe brzmienia...

A na poważnie ten rezystor 1k to przy okazji jest takim zabezpieczeniem przed zwarciem wzmacniaczy operacyjnych, choć większość ma nielimitowane czasy pracy na zwarciu wyjścia. Ale to powszechny zwyczaj taki rezystor. DO tego odpowiednio dobrana pojemność.

W zasadzie większość następnych urządzeń będzie miała jakieś dolnoprzepustowe filtry RC na wejściach. Pasmo mają wysoko, dużo wyżej niż m.cz. Im dalej ku końcówce mocy tym niżej.

Godzinę temu, pataus napisał:

Może lepiej tak widać

W zasadzie to nic z tego nie wynika.

Wzmacniacz jeśli przyjąć te wartości podane przez oscyloskop za poprawne to ma dynamikę gdzieś na poziomie 90dB.

Tu niczego nie zdziałasz oscyloskopem.

Spróbuj FFT. Bez sygnału na wejściu. Poszukaj jakichś "prążków".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

FFT na oscyloskopie? Coś takiego? Nie wiem jak to ustawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

9 godzin temu, Mikha'el napisał:

Ok, dzięki. Czyli aż tak źle nie będzie?

Te oporniki możesz śmiało zmniejszyć w razie czego.

A sorry, tam jest filtr, zmiana wartości R pociąga za sobą konieczność zmiany wartości C.
Pytanie, czy ten filtr w ogóle jest konieczny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

12 godzin temu, Mikha'el napisał:

Tak w ogóle to o co chodzi z tym filtrem? Czy jest niezbędny?

Jest jednym ze sposobów ograniczania wpływu zakłóceń w.cz na działanie układów analogowych. Jak Grzegorz napisał stosuje się to powszechnie. Dodam, że można to usłyszeć, czasami ?

Z zasady powinien znajdować się przy wejściach a nie na wyjściach, bo wtedy nie zwiększa się impedancji na całej długości konektorów łączących urządzenie. Im większa impedancja połączeń kablowych tym większe możliwe łapanie zakłóceń z zewnątrz. Kable zaczynają działać jak antena.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2020 przez jar1

[Mikha'el]

@jar1 @przemak @Grzegorz7 @McGyver dziękuję za zainteresowanie i objaśnienia.

Postaram się wyciągnąć info od projektanta przedwzmacniacza na temat filtrów na wejściu ale to sprzęt fabryczny więc pewnie takowe posiada. Inną opcją jest Level Controler od KrisNext ale te szumy w okolicy 480Hz to chyba jest gorzej niż z drabinki scalonej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2020 przez Mikha'el

[Grzegorz7]

12 godzin temu, pataus napisał:

FFT na oscyloskopie? Coś takiego? Nie wiem jak to ustawić.

Musisz nabrać praktyki.

Nie wiem jak ten konkretny oscyloskop ale regulacji parametrów dokonuje się w oparciu o menu pokrętłem uniwersalnym i pokrętłem podstawy czasu.

W jakimś wątku pokazywałem widma i obecność zakłóceń.

Oscyloskop nie zastąpi tu dedykowanych analizatorów. Mój zamysł był taki abyś zobaczył sobie "prążki" zakłóceń bo z tych przebiegów standardowych niczego nie stwierdzisz. Wzmacniacz szumi jak typowy wzmacniacz. Oscyloskop doda swoje. Z FFT można mieć pogląd co do dominujących zakłóceń; czy to harmoniczne sieci czy zakłócenia wysokoczestotliwościowe,...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Musisz nabrać praktyki.
Nie wiem jak ten konkretny oscyloskop ale regulacji parametrów dokonuje się w oparciu o menu pokrętłem uniwersalnym i pokrętłem podstawy czasu.
W jakimś wątku pokazywałem widma i obecność zakłóceń.
Oscyloskop nie zastąpi tu dedykowanych analizatorów. Mój zamysł był taki abyś zobaczył sobie "prążki" zakłóceń bo z tych przebiegów standardowych niczego nie stwierdzisz. Wzmacniacz szumi jak typowy wzmacniacz. Oscyloskop doda swoje. Z FFT można mieć pogląd co do dominujących zakłóceń; czy to harmoniczne sieci czy zakłócenia wysokoczestotliwościowe,...

Dzięki. To że szumi jak typowy wzmacniacz można powiedzieć że jest pocieszające. Regulowałem właśnie w tym menu ale co robiłem to nie wiem ;). W tym ustawieniu coś tam widać na czerwonym wykresie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

27 minut temu, pataus napisał:

W tym ustawieniu coś tam widać na czerwonym wykresie.

Prosty cyfrowy oscyloskop akurat do mierzenia zasilacza i harmonicznych sieci raczej się średnio nadaje. Jak wrzucisz 1khz najlepiej z pilotem to fft będzie użyteczne. Tutaj raczej tylko analizatory widma typu tego który ostatnio pokazywał p.Kawa. Bardzo się uciesze jak ktoś z błędu wyprowadzi.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2020 przez Daniel_68412

[pataus]

Ten pilot to co jest?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

fft na tym oscyloskopie tak wyglada. Niestety generator który pożyczylem  albo wali na full albo na regulowanym daje max 5v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

42 minuty temu, pataus napisał:

fft na tym oscyloskopie tak wyglada

Zdaje się że im wiecej widać na oscyloskopie sinusa tym więcej próbek ma fft czyli warto zagęścić i na maxa rozciągnąć - tak przynajmniej zawsze John robi.
no i warto mieć pilot np 4.5khz 1% żeby było widać odniesienie bo samo fft też się skaluje i teraz nie wiesz czy tam byś widział 1% harmonicznej 2,3... czy dopiero np 5%

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
