Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

Recommended Posts

Im bardziej podłączam "jak trzeba", tym bardziej brumi. Trafa LL mają pin który wg instrukcji powinien być podpięty do obudowy. Jak ciszej było kiedy pin GND lundahli był połączony z masą zasilania, tak jak zresztą pin 1 był tez był podłączony do tej samej nogi trafa, a nie do obudowy.

Na ten moment jest przydźwięk kiedy podłączyłem pin 1 i pin lundahli do blaszki gniazda (osobno do każdy do każdego gniazda). Czy to będzie robiło jakąkolwiek różnicę jeśli podłączę gnd traf do jakiegokolwiek miejsca w obudowie ?? Czy dać połączenie do jednego punktu gdzie podłączę również masę zasilania ??



Spróbowałbym:

1. Piny 9 z traf do chassis; piny 1 xlr do blaszek (chassis); masa układu do chassis w okolicach kondensatora zasilacza.

2. Piny 9 z traf do chassis, piny 1 xlr do masy układu (czystej)



Ciężka sprawa.. nie mam doświadczenia z XLR.



Jaką masz sytuacje z uziemieniem? Który klocek jest połączony z uziemieniem i w jaki sposób?

Wrzuć może jakiś schemat tego sprzętu pod względem prowadzenia masy/uziomu



Może mądrzejsi też rzucą okiem

Share this post


Link to post
Share on other sites

Spróbowałbym:

1. Piny 9 z traf do chassis; piny 1 xlr do blaszek (chassis); masa układu do chassis w okolicach kondensatora zasilacza.

2. Piny 9 z traf do chassis, piny 1 xlr do masy układu (czystej)



Rozwiązanie nr 1 powoduje, że co prawda nie ma brumienia ale dźwięk jest strasznie dziwny : efekt zatkanych uszu jak przy gwałtownej zmianie wysokości.

Najlepiej póki co jest kiedy pin9 traf nie jest podłączony do niczego.

Jeśli tak gra najlepiej to czy jest sens walczyć o "prawidłowe" podłączenie ?



Jaką masz sytuacje z uziemieniem? Który klocek jest połączony z uziemieniem i w jaki sposób?

Wrzuć może jakiś schemat tego sprzętu pod względem prowadzenia masy/uziomu



Za tym przetwornikiem są od razu kolumny aktywne. Każda wg schematu każda łączy wejście z obudową i masą sygnałową.



Przy okazji : masę części cyfrowej też do obudowy przez opornik od kondensatora w zasilaczu??


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Rozwiązanie nr 1 powoduje, że co prawda nie ma brumienia ale dźwięk jest strasznie dziwny : efekt zatkanych uszu jak przy gwałtownej zmianie wysokości.





Jakiego rodzaju masz driver do tego transformatora, symetryczny czy niesymetryczny ? Jaki układ, konwencjonalny czy mixed feedback ? Jakiego rodzaju masz wejście do kolumn aktywnych, zbalansowane (po XLR) czy niezbalansowane (RCA) ? Kiedy słuchasz kolumn z innego źródła (w jakim połączeniu) nie ma problemów z brumieniem czy "efektem zatkanych uszów" ?


trouvère - czyt. truwer : średniowieczny artysta (poeta, muzyk, ballady, ronda, virelai, śpiewogra)

Truwerzy tak jak i lampy elektronowe to relikty przeszłości.

Share this post


Link to post
Share on other sites

Za tym przetwornikiem są od razu kolumny aktywne. Każda wg schematu każda łączy wejście z obudową i masą sygnałową.



Jest coś uziemione?



Masy analogowe i cyfrowe powinny łączyć się w jednym miejscu i z tego miejsca powinno być połączenie do obudowy (to nie prawda objawiona, ale dobry pomysł)

Share this post


Link to post
Share on other sites

Jest coś uziemione?



Technicznie obie kolumny mają podłączenie do masy na bolcu środkowym gniazda zasilającego. Natomiast jestem przekonany, że w bloku gdzie wynajmuję mieszkanie gniazda AC nie mają środkowego bolca i nie są również wyzerowane.



Jakiego rodzaju masz driver do tego transformatora, symetryczny czy niesymetryczny ? Jaki układ, konwencjonalny czy mixed feedback ? Jakiego rodzaju masz wejście do kolumn aktywnych, zbalansowane (po XLR) czy niezbalansowane (RCA) ? Kiedy słuchasz kolumn z innego źródła (w jakim połączeniu) nie ma problemów z brumieniem czy "efektem zatkanych uszów" ?

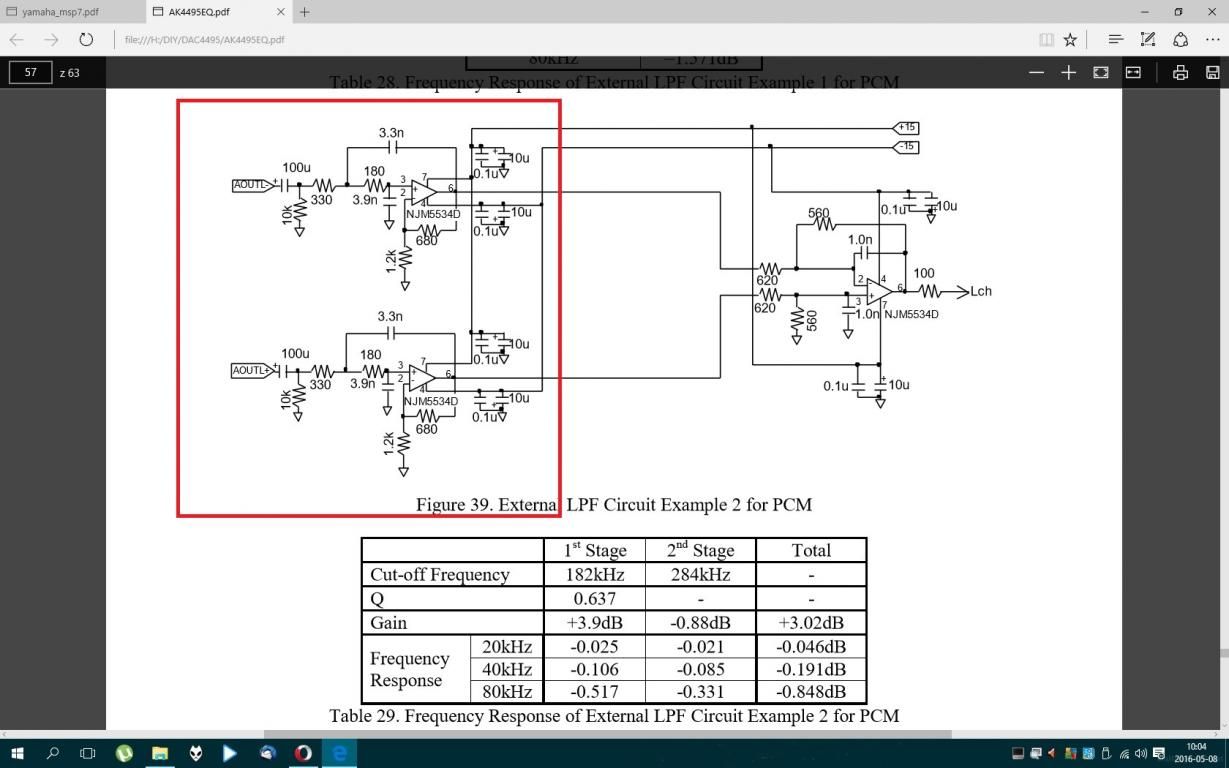

Za driver robi bufor z datasheeta do akm4495.(załącznik)

Wejście do kolumn jest po xlr.

Nie mam możliwości udzielić odpowiedzi na ostatnie ostatnie pytanie.




"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Najlepiej póki co jest kiedy pin9 traf nie jest podłączony do niczego.

Jeśli tak gra najlepiej to czy jest sens walczyć o "prawidłowe" podłączenie ?



To znaczy, że jeśli pin No.9 transformatora wisi w powietrzu nie ma "dziwnego dźwięku" ale jest brum ? I co w takim przypadku z pinem No.1 gniazda XLR w źródle też wisi w powietrzu ?


trouvère - czyt. truwer : średniowieczny artysta (poeta, muzyk, ballady, ronda, virelai, śpiewogra)

Truwerzy tak jak i lampy elektronowe to relikty przeszłości.

Share this post


Link to post
Share on other sites

pin 9 wisi, pin 1 jest podłączony do blaszki w gnieździe wejściowym. w takim układzie dźwięk jest najlepszy i nie ma brumienia.





"...pin 1 jest podłączony do blaszki w gnieździe wejściowym..." ??? Czy to oznacza, że po stronie wyjścia z Twojego DAC'a pin No.1 gniazda wyjściowego XLR wisi w powietrzu ?

To na jaki temat jest dyskusja skoro twierdzisz, że "...w takim układzie dźwięk jest najlepszy i nie ma brumienia..." ?


trouvère - czyt. truwer : średniowieczny artysta (poeta, muzyk, ballady, ronda, virelai, śpiewogra)

Truwerzy tak jak i lampy elektronowe to relikty przeszłości.

Share this post


Link to post
Share on other sites



"...pin 1 jest podłączony do blaszki w gnieździe wejściowym..." ??? Czy to oznacza, że po stronie wyjścia z Twojego DAC'a pin No.1 gniazda wyjściowego XLR wisi w powietrzu ?

To na jaki temat jest dyskusja skoro twierdzisz, że "...w takim układzie dźwięk jest najlepszy i nie ma brumienia..." ?

Wyjściowym miało być. Mój błąd.

pytałem o tzn właściwe podłączenie ponieważ miałem lekki przydźwięk.


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Dużo tego potrzebujesz?



Ahaja - jeden komplet tylko potrzebuję ale najpierw muszę jakiś przewód z wtyczką znaleźć/kupić co by wiedzieć jaki rozmiar mi jest potrzebny.

Edited by klinek

Share this post


Link to post
Share on other sites

OK. Czyli 2 sztuki.

Ja kable też biorę z tego składu. Jak jest cieńszy to po dodaniu koszulki i skurczki pasuje do PG9. Tak do około 8mm wejdzie. Wtyczki daję proste Legrandy.



Wymiary nie do końca są znormalizowane i mogą się różnic w zależności od producenta - nieznacznie np:

1. http://www.essentracomponents.pl/dlawnice-kablowe-o-wysokiej-wytrzymalosci--gwint-pg

2. http://www.elektro-plast.pl/oferta/dlawnice-kablowe/dlawnice-PG

Czyli do PG9 otwór powinien mieć w okolicach 15mm - wiertło i tak rozbije trochę, a nakrętka i kołnierz to przykryją.

  • Like 1

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Która z kostek DAC ma zimny, szczegółowy i dynamiczny chrakter brzmienia ?

Share this post


Link to post
Share on other sites

zakładam że że mamy wyjście prądowe w każdym z daców i konwersja I/U jest na Pass D1 i to koniec. Na wejściu bez oversamplingu. Oczywiście konfiguracja Pass D1 jest inna dla każdego daca.

Generalnie chodzi mi o samą kostkę DAC.



Mam już kolejne pytanie - może ktoś wie - która z kostek może przyjąć sygnał jako wejściowy SPDIF a na wyjściu ma EIAJ. W WM8804 w trybie sprzętowym to nie jest możliwe.

Share this post


Link to post
Share on other sites

Ta substancja co powoduje powolne otwieranie komory w kaseciakach, i/lub np. substancja co powoduje powolne opadanie igły w gramofonie po opuszczeniu ramienia - co to za substancja jest? Jak ona się nazywa i gdzie tego można kupić celem uzupełnienia ubytków ?



Czy profesjonalna nazwa tego to jest "kleisty glut" czy jakoś inaczej?


"... Choose a job you love, and you will never have to work a day in your life. ..." - Confucius

Share this post


Link to post
Share on other sites

Jest to smar o dużej lepkości. Zapewne wielu producentów to produkuje. Ja wydłubałem trochę z ... głowicy zepsutego statywu fotograficznego.


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Czy profesjonalna nazwa tego to jest "kleisty glut" czy jakoś inaczej?

google -> smar silikonowy dużej lepkości. Albo tu:

http://www.audiostereo.pl/smar-do-windy-ramiena-gramofonu_30989.html/page__st__30 - oczywiście 90% to bleble i bzdury za duże $, na końcu z sensem. Albo na aledrogo wpisz "smar tf" silikon + teflon np. 3,5g za grosze.


Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Share this post


Link to post
Share on other sites

Czy ktoś wie czemu wylewka masy na zdjęciu jest wzbogacona takimi nazwijmy to sobie "nacięciami" ?




Edited by pdyn

Share this post


Link to post
Share on other sites

Szukam gumowych przelotek. Taka jakby rurka z szerszym kocem i początkiem. Ktokolwiek wie.



różne rozmiary: http://el-traktor-sklep.pl/przelotki-kablowe/447-przelotka-kablowa-55-8-mm-gumowa-otwarta.html


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post
